复选框的组态

1 概述

当我们需要为现场运行的设备的多种工作模式中同时选择二种及以上工作模式时，我们需要一个复选框的元素完成这样的功能，WinCC Unified 面板中为我们提供了这样一个元素 “复选框” 可以完成这样的功能。

2 组态复选框

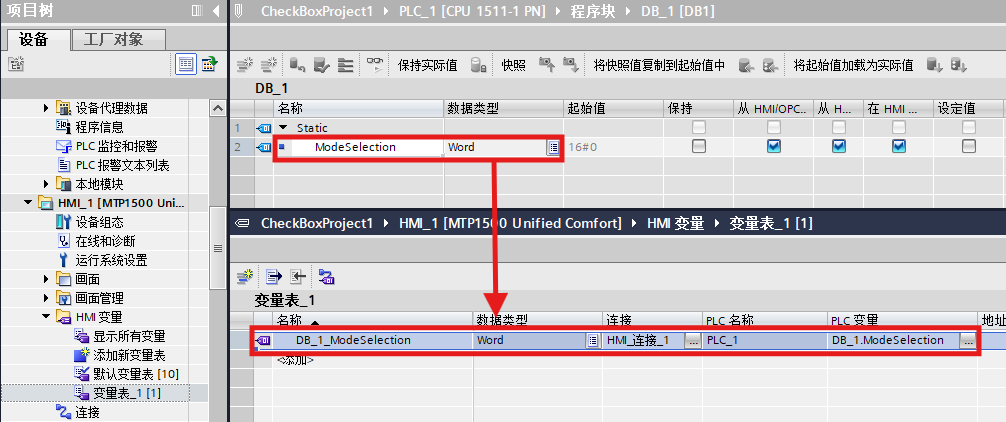

2.1 通过拖拽操作，将PLC变量 “ModeSelection” 添加至HMI变量的 “变量表_1” 中。

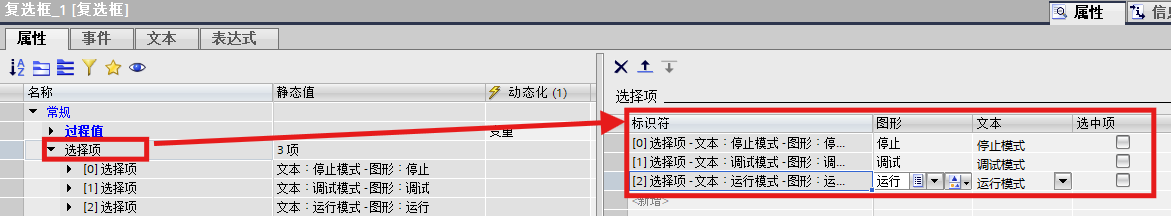

2.2 从工具箱中选中 “复选框” 元素，将其拖放至画面中。组态 “复选框” 元素的选择项。为选择项中条目组态对应的图形和文本。

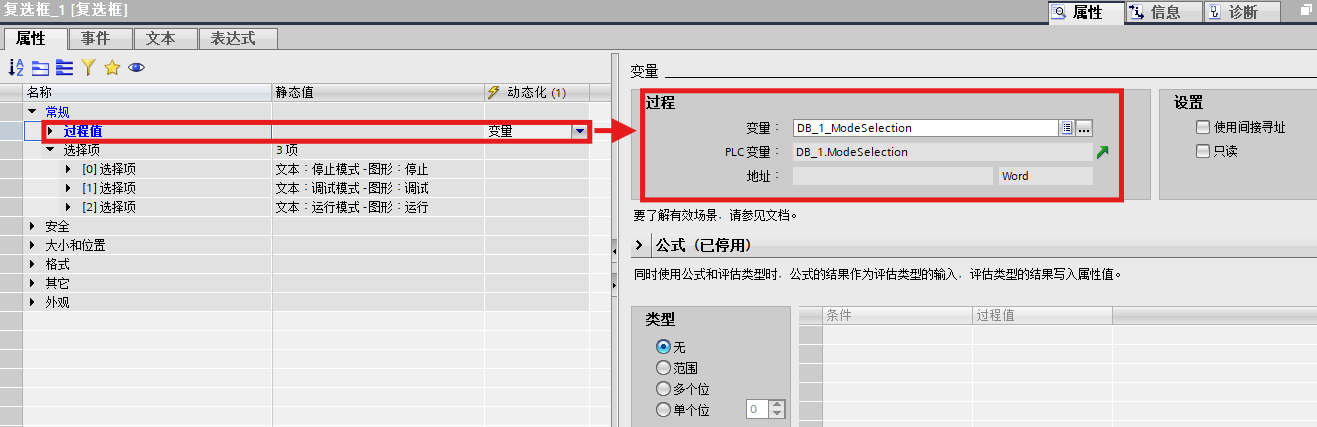

2.3 组态 “复选框” 元素的过程值，动态化选择变量，变量选择 PLC 变量“DB_1_ModeSelection”。

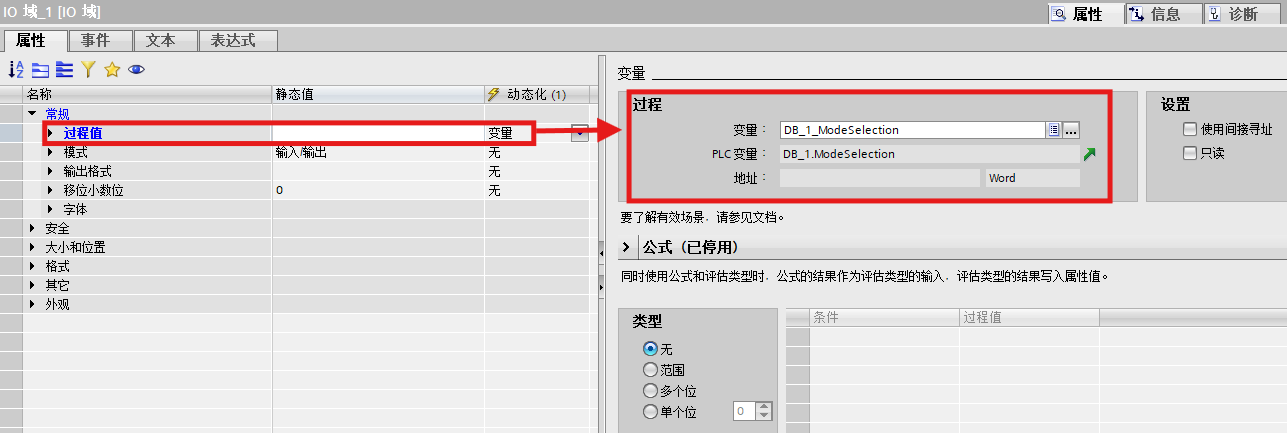

2.4 为便于监控状态，添加一个 IO 域，用于监视 “DB_1_ModeSelection“ 的状态。

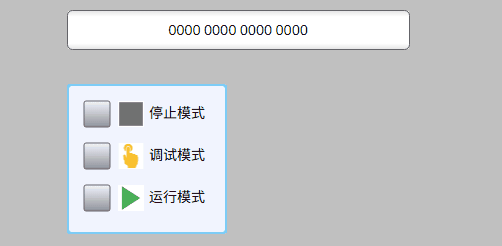

2.5 运行效果

当我们仅选择[0]选择项_停止模式条目时：

当我们同时选择[0]选择项_停止模式条目和[1]选择项_调试模式条目时：

当我们仅选择[1]选择项_调试模式条目时：

当我们同时选择[1]选择项_调试模式条目和[2]选择项_运行模式条目时：
