触摸板区域功能

1  基本介绍

Unified Panel 是新一代的电容式多点触摸屏，项目组态时增加了“触摸板区域”元素，可以实现用户在触摸板区域做出不同手势时执行不同的功能。本文以 Unified Comfort Panel 为例演示该功能，Unified Basic Panel 也可参考该文档。

2 触摸板区域的组态

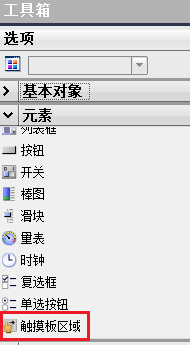

可以在“工具箱”下的“元素”中看到“触摸板区域”，直接将其拖拽到画面进行组态。

拖拽到画面后，“触摸板区域”显示为虚线区域。

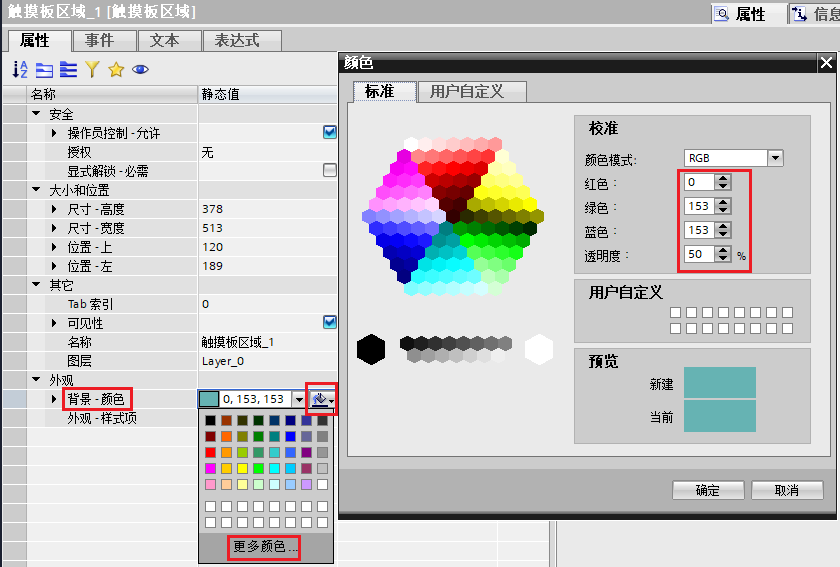

为了更好的显示“触摸板区域”效果，在其外观属性中设置“背景-颜色”为RGB(0,153,153)，透明度为50%。

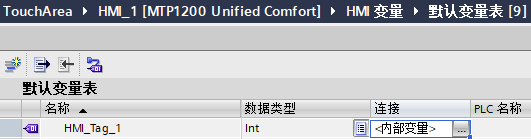

在 HMI 变量表中添加变量“HMI_Tag_1”，并在画面上增加 IO 域关联该变量以便查看执行结果。

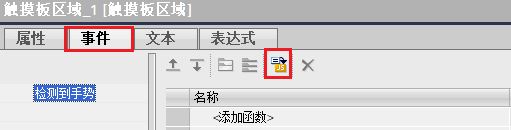

选择“触摸板区域”，在其“事件”选项卡下点击 JS 图标，编写相应的功能。

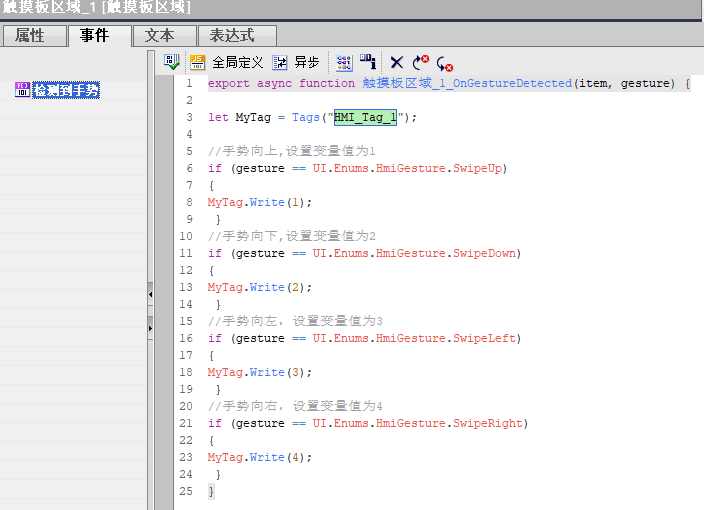

示例代码如下：

3 最终效果

除了下载到 HMI 面板验证“触摸板区域”的功能，也可以通过仿真的方式验证。

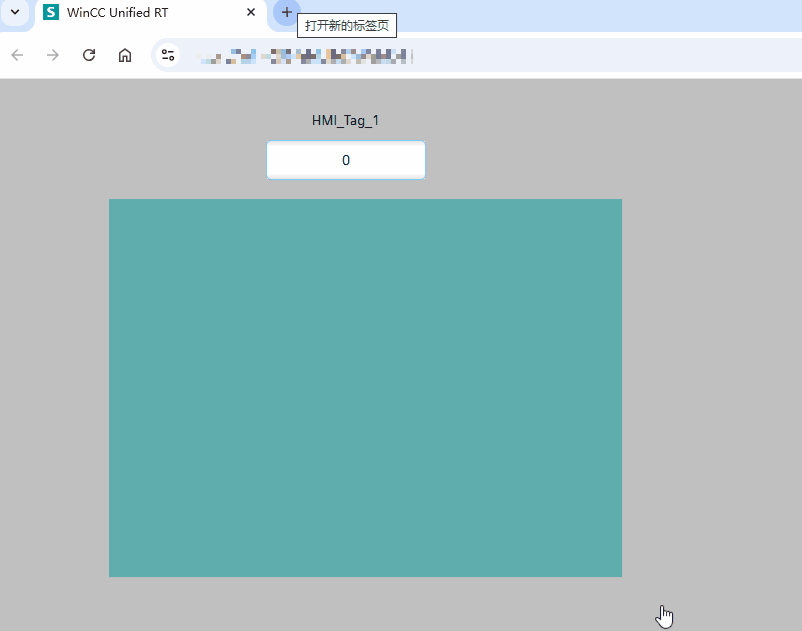

仿真启动后点击“触摸板区域”后按住鼠标左键不放，分别在不同的方向滑动就可以验证对应的功能。
