模块安装及拆卸

模块安装及拆卸

模块安装及拆卸原则

• S7-1200 G2 支持安装在标准 DIN 导轨或面板上，并且可以水平或垂直安装 S7-1200 G2。
• 采用垂直安装时，允许的最大环境温度有所降低。
• S7-1200 G2 设备的设计采用自然对流冷却。为了正常冷却，请在系统上方、下方和两侧留出至少 25 mm 的间隙。此外，模块前端与机柜内壁间至少应留出 25 mm 的深度。
• 通信模块 (CM) 和信号模块 (SM) 安装在 CPU 的右侧。

CM 模块：可连接到 CPU 或另一个 CM 的右侧

SM 模块：可连接到 CPU、CM 或另一个 SM 的右侧。

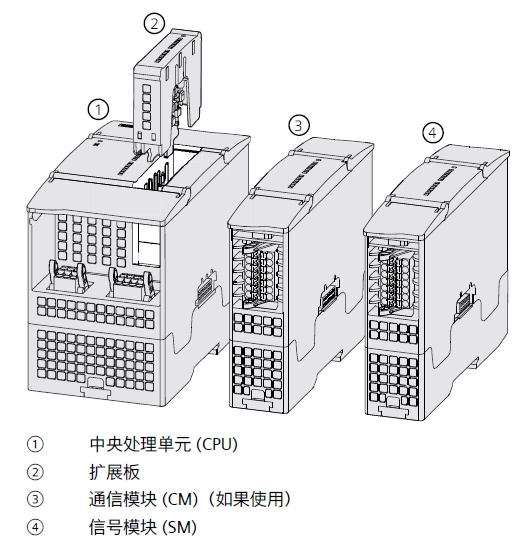

S7-1200 G2 支持的硬件如图1.所示。

图1. S7-1200 G2 硬件概览

由于S7-1200 G2 不支持热插拔，所以安装拆卸硬件模块需要在断电后进行，以防止设备停机或者损坏。

下边将以图示方式讲解 CPU 和扩展模块及信号板的安装和拆卸。

1. 安装和移除 CPU

下面将主要以图示方式，展示 CPU 安装到 DIN 导轨上的步骤：

          ①                      ②                       ③

从 DIN 导轨上拆下 CPU

       ①                                    ②(如果有 CM/SM，先将其拆下)

      ③                                     ④

2. 安装和拆卸 SM/CM

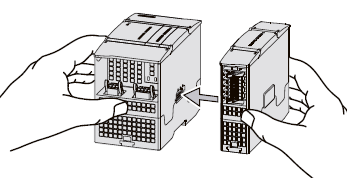

安装 SM/CM

        ①拆下总线盖板                                  ②安装 SM/CM

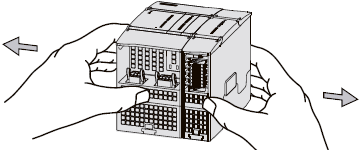

拆卸 SM/CM，两种方法二选一即可

            拆卸 SM/CM 方法一

             拆卸 SM/CM 方法二

3. 安装拆卸 SB/CB

安装 SB/CB

①拆下上盖板                                  ④安装 SB/CB

②拆下下盖板

③拆下信号板空白盖板

拆卸 SB/CB

①拆下 SB/CB                        ②盖上信号板空白盖板

③盖上上盖板

④盖上下盖板

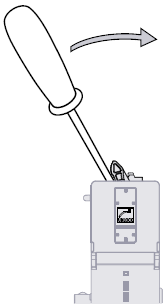

4. 拆卸和安装 CPU/SM/CM 端子块连接器

拆卸 CPU 和 SM/CM 端子块

①移除 CPU 端子块 ②移除 SM/CM 端子块连接器

安装 CPU 和 SM/CM 端子块，按下时，杠杆将旋转并锁定到位。

1. 安装 CPU 端子块                    ②安装 SM/CM 端子块连接器

5. 拆卸和安装 SB/CB 端子块

①信号板端子块                    ②拆卸 SB/CB         ③安装 SB/CB
