AI/AQ 接线

AI/AQ 接线

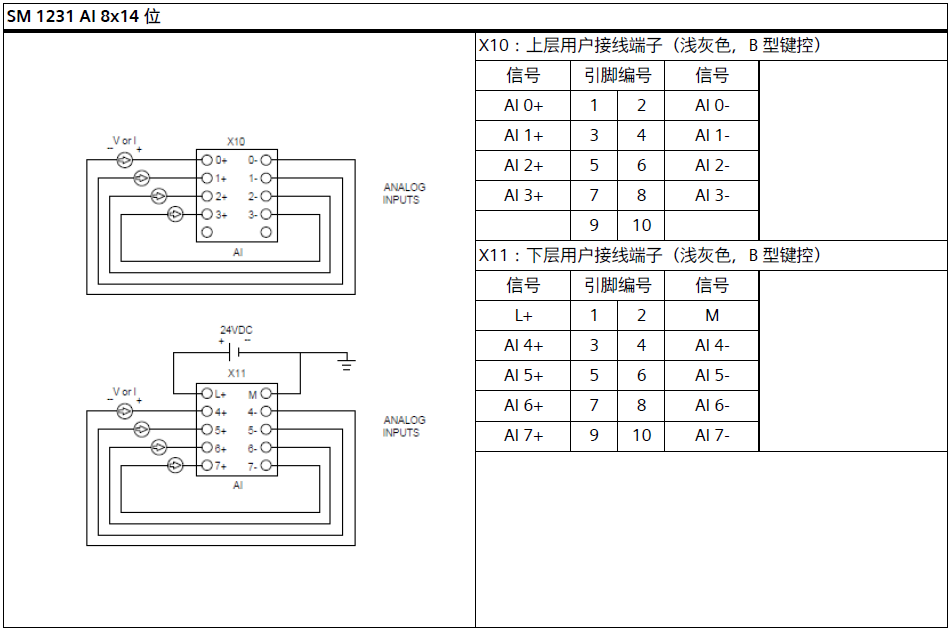

AI、AQ、AI/AQ SM 接线

AI、AQ、AI/AQ 信号板接线

电流信号接线

当 SM 或 SB 的模拟量输入通道接电流型传感器信号时，模块可以接 2/3/4 线制传感器，如下图所示

未使用通道处理方法

S7-1200 G2 的模拟量输入模块有丰富的模块类型用于采集各种模拟量信号，当AI模拟量输入通道已经激活，但外部没有接实际传感器或者端子没有接线时，我们需要对未使用的通道进行处理，不通信号类型，处理方式不同，可以参考如下方法：

• 未使用的电压通道

将正输入端子连接到负输入端子；

• 未使用的电流通道

通道设置在 0 至 20 mA 范围内，和/或禁用断路错误诊断功能；

• 未使用的热电偶通道

可以取消激活未使用的热电偶通道；

将每个未使用的 TC 输入通道上的正输入端子连接到负输入端子；

• 未使用的RTD通道

可以取消激活未使用的 RTD 通道；

可以在信号正负接一个电阻。
