WinCC V8.1 与S7-1200/1500 非安全通信

自WinCC V8.1起，WinCC项目可以手动选择是否与S7-1200/1500 PLC进行安全通信。

目前WinCC V8.1 支持与所有固件版本的S7-1200/1500 PLC进行非安全通信。不同固件版本的 PLC 在通信设置上会略有不同。以下将对WinCC V8.1 与S7-1200/1500 非安全通信组态过程做详细介绍。

1. S7-1200/1500 侧设置

1.2 PLC IP地址

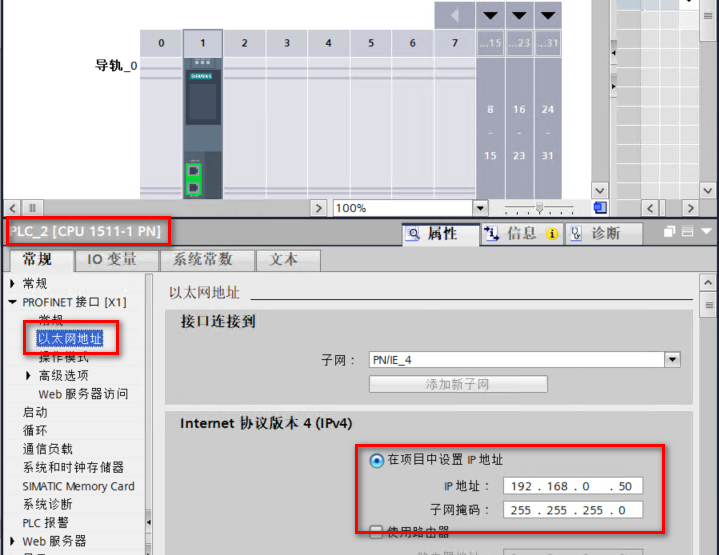

通过PLC 项目查看以太网端口的 IP地址。打开PLC设备组态，选择CPU->常规->PROFINET 接口-> 以太网地址，此处IP地址需要填写到WinCC 项目中。通常此IP地址和运行WinCC 项目的电脑网卡的IP地址在同一网段。两侧的IP地址也可以在不同网段，这种需要做路由处理。本例中 PLC 网口IP地址为：192.168.0.50，子网掩码：255.255.255.0

1.2 PLC 访问控制
打开PLC设备组态，选择CPU->常规->防护与安全-> 访问控制。
这里的设置分为二种情况

第一种：S7-1500 固件版本< =V3.0 以及 S7-1200 固件版本 <= 4.6

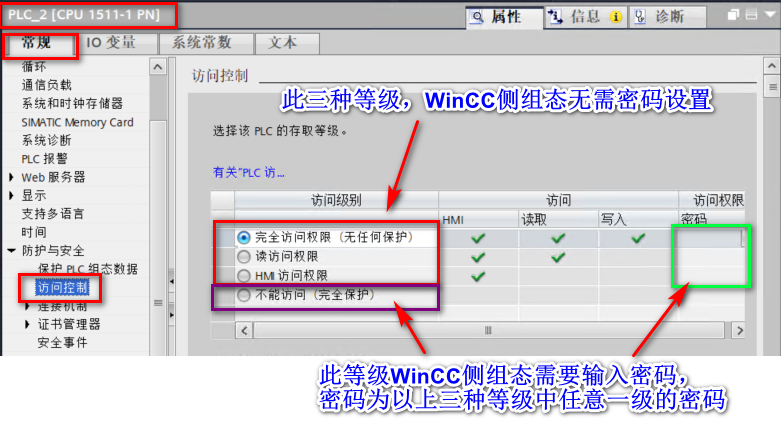

这种情况下，如果在访问控制中选择“完全访问权限/读访问权限/HMI 访问权限”中的任意一级，WinCC项目中的通信组态无需填写任何访问密码。如果选择“不能访问”，WinCC项目中的通信组态需填写“完全访问权限/读访问权限/HMI 访问权限”中的任意一级的访问密码。
此处如无进一步访问权限要求，可以选择“完全访问权限”。

第二种：S7-1500 固件版本>V3.0 以及 S7-1200 固件版本 > 4.6

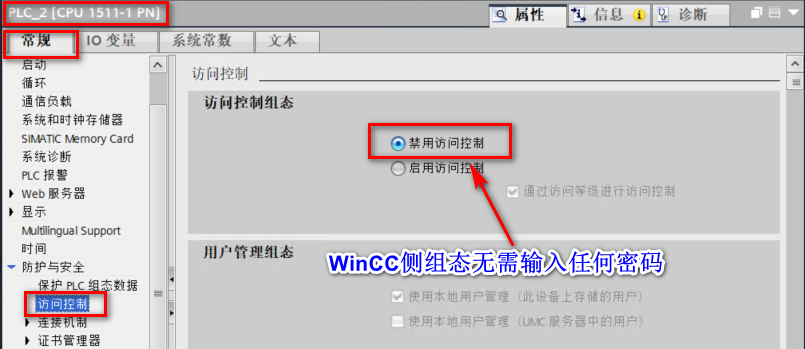

这种情况下，如果选择禁用访问控制，WinCC项目中的通信组态无需填写任何访问密码。

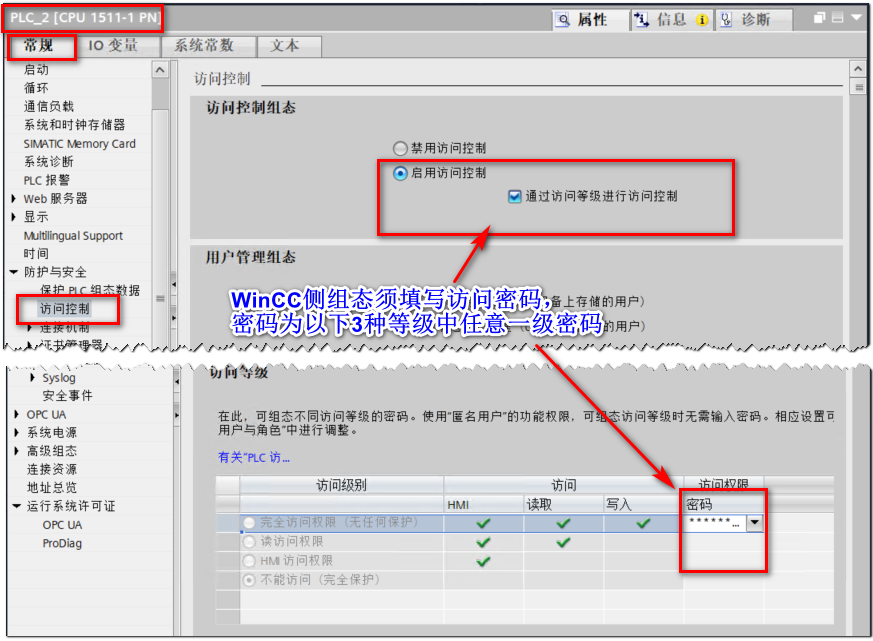

如果选择启用访问控制，需要勾选“通过访问等级进行访问控制”。WinCC项目中的通信组态需填写“完全访问权限/读访问权限/HMI 访问权限”中的任意一级的访问密码。
此处如无进一步访问权限要求，可以选择“禁用访问控制”。

1.3 HMI 安全通信

这里的设置分为二种情况

第一种：S7-1500 固件版本< =V2.8 以及 S7-1200 固件版本 <= 4.5

以上版本 PLC 不支持安全通信，请跳过此小节组态。

第二种：S7-1500 固件版本>V2.8 以及 S7-1200 固件版本 > 4.5

打开PLC设备组态，选择CPU->常规->防护与安全-> 连接机制->与 TIA Portal 和 HMI 的通信模式。取消“仅支持 PG/PC 和 HMI 安全通信”选项。
PLC 程序组态完成后，下载到PLC设备中。
2. WinCC V8.1 侧设置
2.1 电脑网卡设置

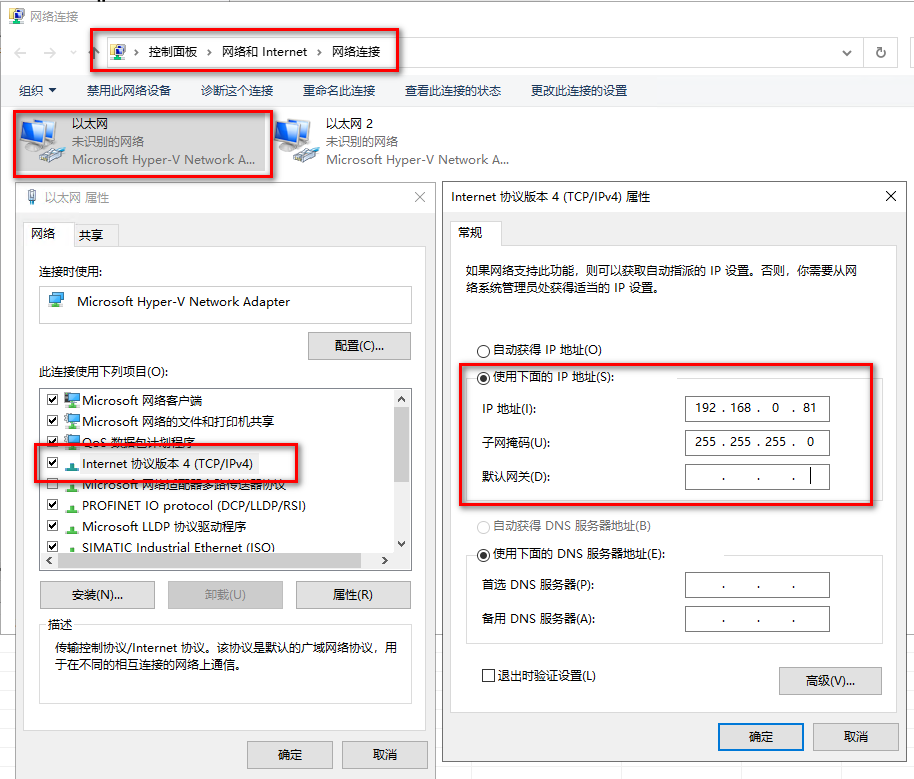

在运行WinCC V8.1项目的电脑中，打开控制面板->网络和 Internet->网络连接，设置与PLC通信网卡的IP地址和子网掩码。本例中电脑网卡IP地址：192.168.0.81，子网掩码：255.255.255.0，此IP地址和PLC网口IP地址在一个网段。

然后在操作系统右下角输入cmd打开DOS界面，ping一下PLC的IP地址，查看网络通信是否正常，如果ping命令丢包或者找不到目标设备，请检查两侧IP地址的设置，以及物理网络连接。
2.2  创建访问点

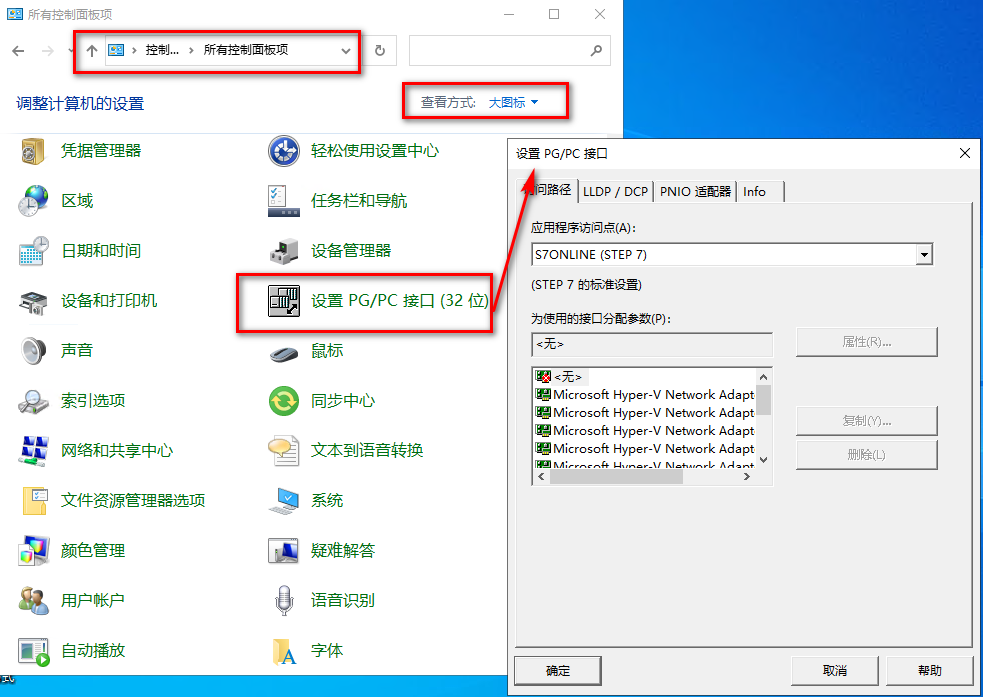

在运行WinCC 项目的电脑中，打开控制面板，查看方式选择大图标，鼠标双击“设置 PG/PC 接口”打开其配置对话框。

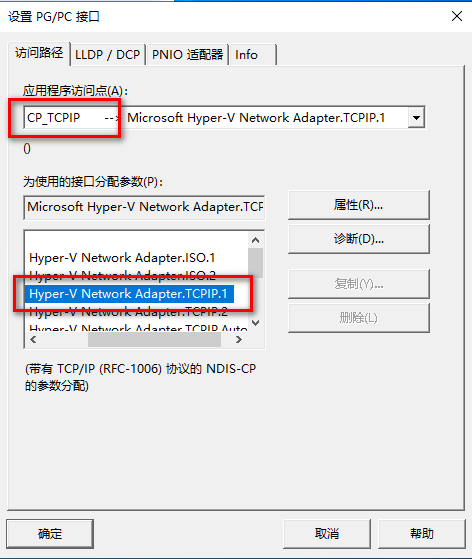

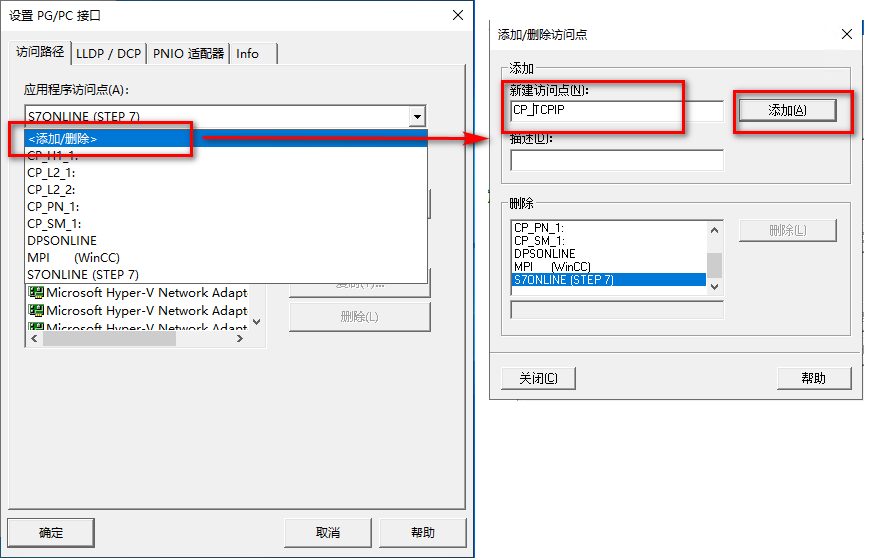

新建应用程序访问点“CP_TCPIP”.

在接口分配参数列表中，把“网卡名称.TCPIP.1”分配给此访问点。注意这里网卡名称需要选择与PLC通信的网卡；不要选择TCPIP.Auto 协议，一定要选TCPIP.1 协议。
2.3 WinCC 项目中创建通信连接

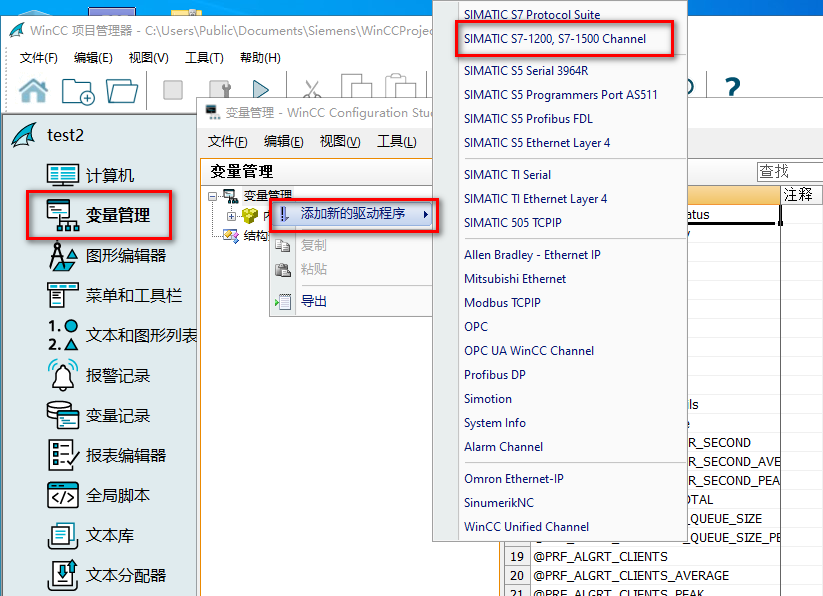

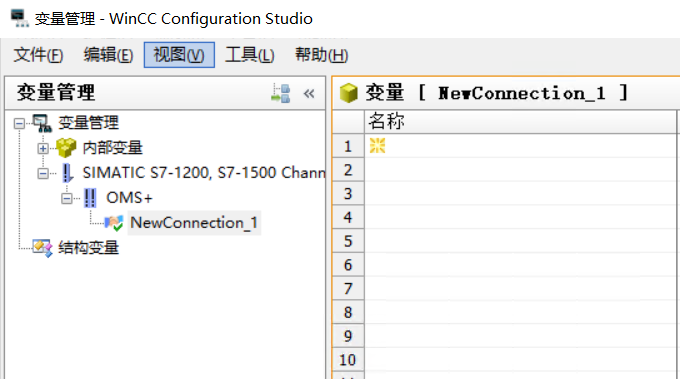

在WinCC V8.1项目中打开变量管理，添加SIMATIC S7-1200，S7-1500 Channel 驱动。

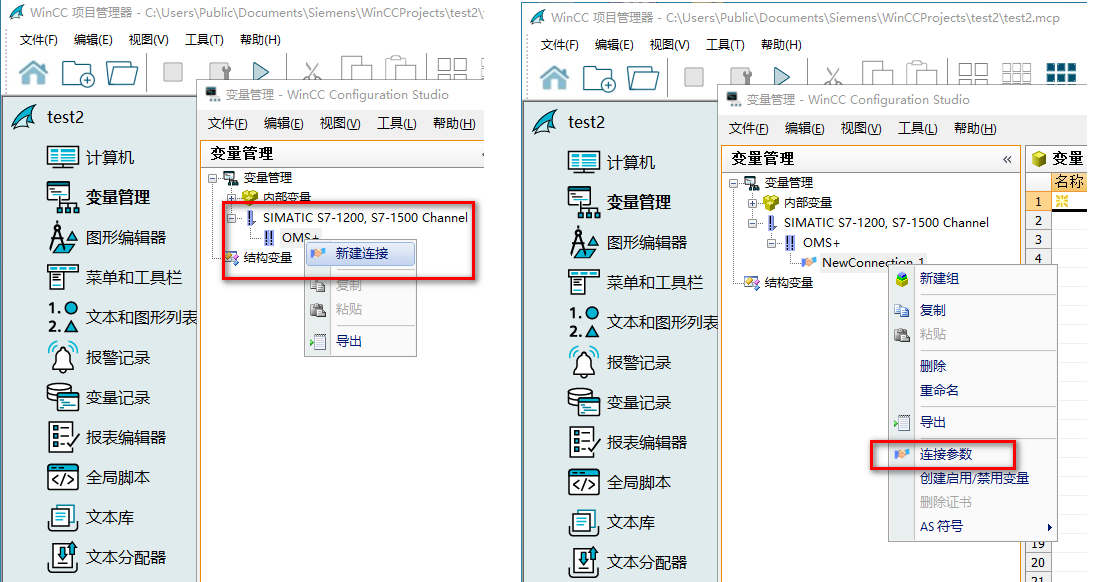

在此驱动下新建连接，并打开连接参数。

参数设置窗口中，IP地址填写 PLC 网口IP地址，如何获取PLC 网口IP地址请参考本文档1.1 小节；访问点选择CP_TCPIP，如何创建访问点，请参考本文档2.2小节；产品系列选择对应的 PLC 型号，本例中选择S71500-connection；取消“仅运行安全 PLC 链接”设置；密码是否应该设置取决于PLC侧的组态，详细信息请参考本文档1.2小节，如需设置密码，请点击更改按钮后再输入。

激活WinCC 项目，在变量管理器中能看到通信连接握手处打绿✓，表示通信已建立。

2.4 添加过程变量

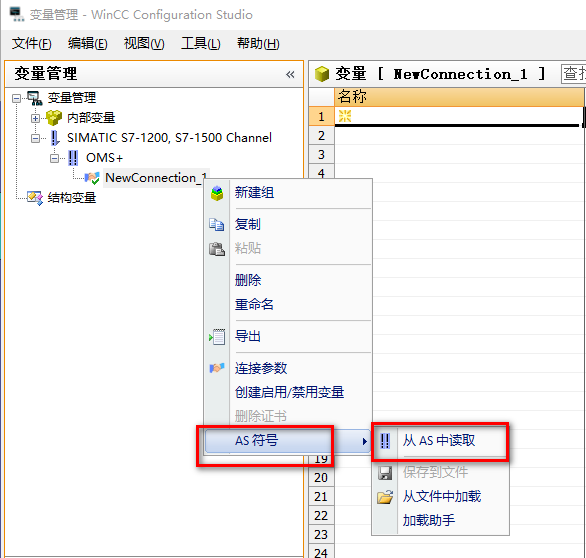

通信建立后，可以在线加载PLC中的数据。鼠标右键选择通信连接，选择“从AS中读取”。

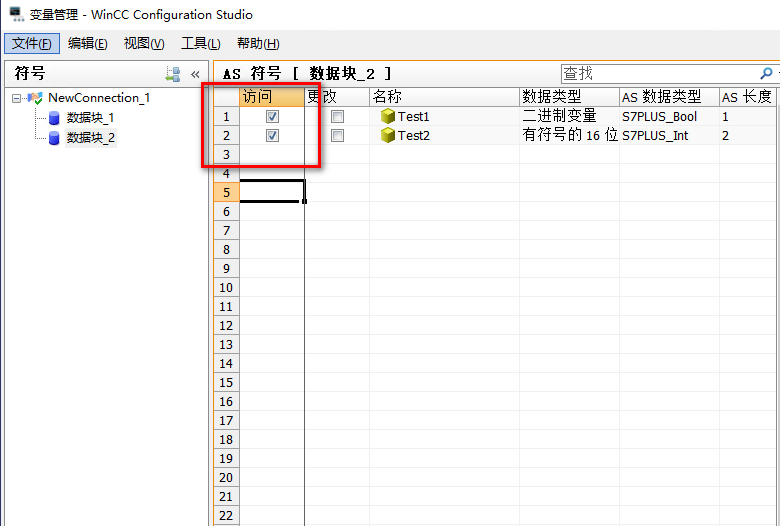

此时可以加载PLC中的变量信息，WinCC项目中需要用到哪些变量，直接勾选变量前的“访问”复选框，此变量会自动在WinCC变量管理器中被创建。
WinCC 还提供离线加载变量的方式，详细信息请参考以下文档：

WinCC从TIA Portal离线加载符号变量

https://1847.siemens.com.cn/course/detail/2/1811060/1810650
