S7-200 SMART V3.0 数据块 (DB) 编辑器介绍

数据块（DB）概述

S7-200 SMART V3.0新增了基于可编程变量的DB2用户存储区域。

• DB2 区域的大小为 1 MB。 前896KB存储为读/写，后128KB为只读
• 在状态图表和程序状态中，均可读写、强制和取消强制 DB2 区域中的变量。
• DB2 区域中所有类型的变量均可使用所有指令，其中包括布尔数组和复杂类型。
• DB2 区域最多支持 128 个用于强制的基本类型(BOOL/BYTE/WORD/INT/DWORD/DINT/REAL) 变量或变量成员。如果强制使用复杂类型变量或变量成员，则计数包括所有基本数据类型节点成员变量。

数据块（DB）使用

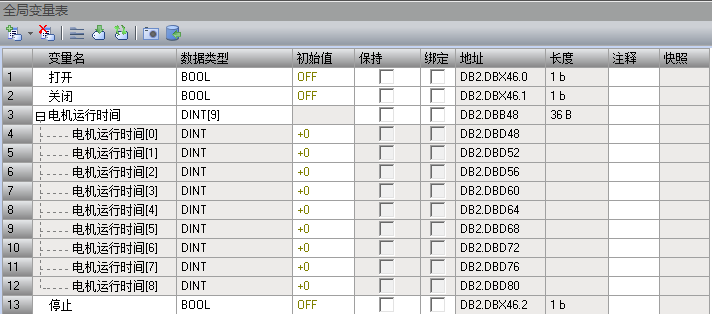

在PLC编程中，只能使用符号寻址来访问DB2。程序编译后，所有未绑定到地址的全局变量和 FB 实例的地址均在 DB2 区域中分配，如下图所示：

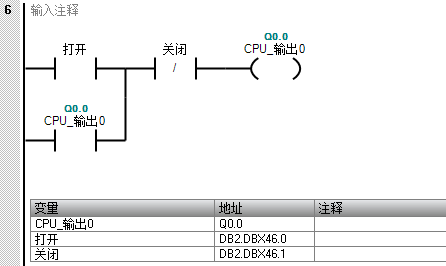

PLC编程如下图所示：

PLC与HMI通信

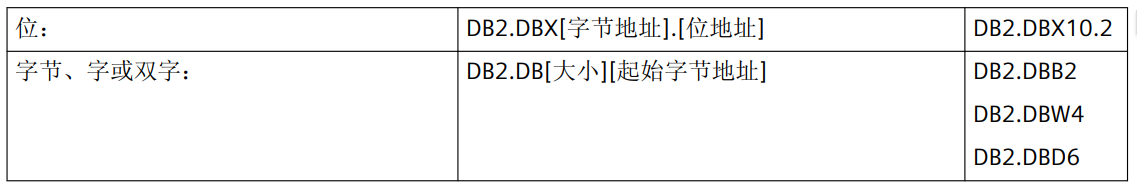

PLC与 HMI 通信时，必须使用绝对寻址来访问 DB2 区域，如下图所示：
