如何加载 PLC中的结构变量

WinCC V8.1加载 AS 符号后会导入控制系统的结构化数据类型 (UDT)，以下操作以WinCC V8.1为例介绍加载AS 符号后加载 PLC中的结构变量的相关操作。

1、前提要求：

• 可通过下列方法之一访问 PLC 的组态数据：
• 在运行系统中建立与 PLC 的连接后，通过在线加载方式访问。
• 通过导出的组态数据以压缩文件等形式，离线加载。
• 已在“SIMATIC S7-1200, S7-1500 Channel”或“SIMATIC S7 Protocol Suite”中创建了连接。

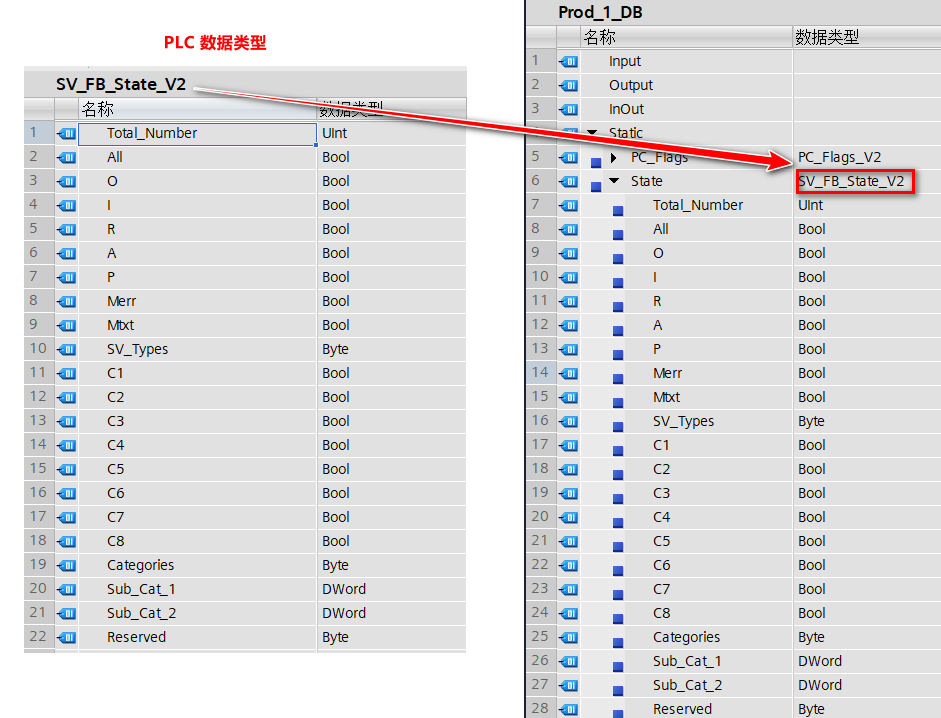

• 且在 PLC 端创建了结构类型(UDT),且创建了对应的结构变量

2、通过“从 AS 读取”（在线加载）或“从文件加载”（离线加载）加载 AS 符号后加载的结构显示在“AS 结构”选项卡上。

3、WinCC 变量管理器中创建对应的AS 结构类型：

方法一：为 AS 结构变量创建 WinCC 结构类型。

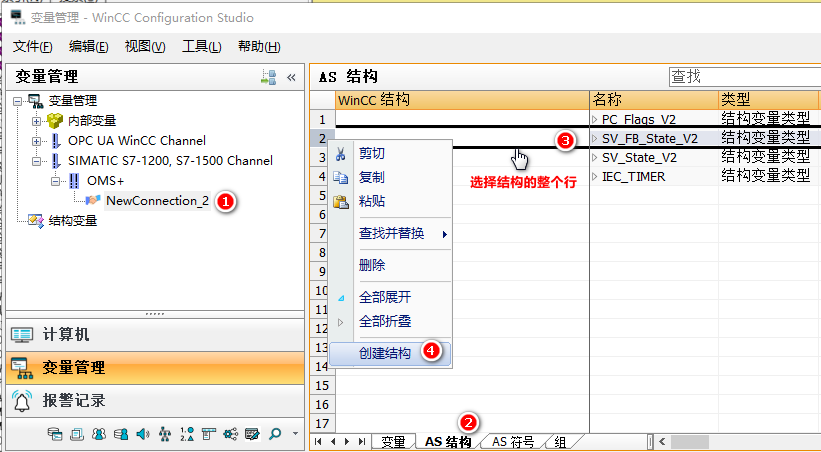

选择结构的整个行，右键在快捷菜单中选择“创建结构”。

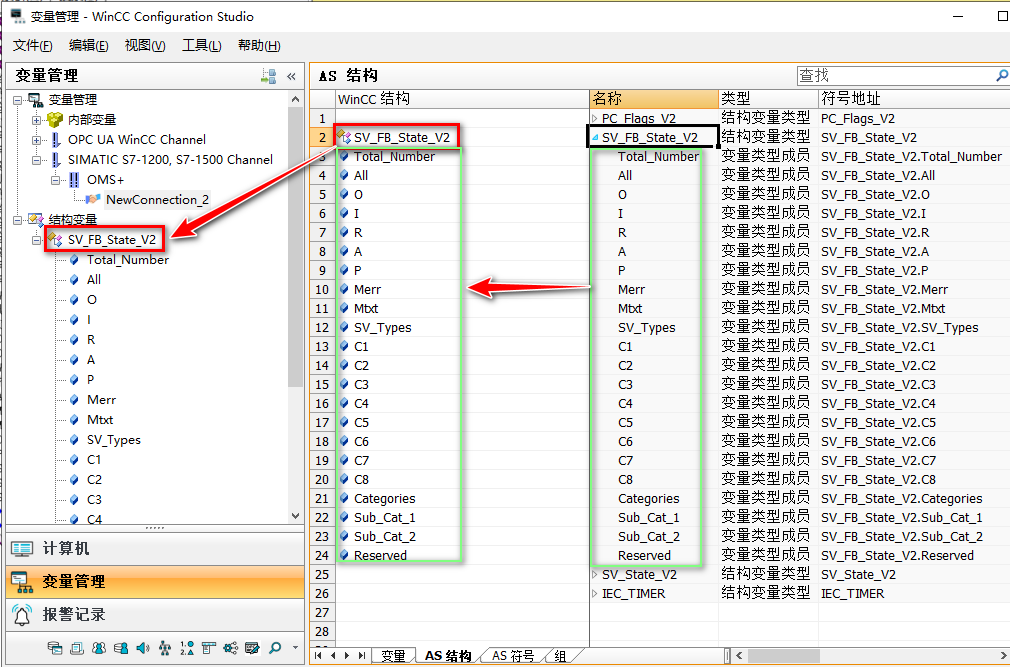

执行操作后会在 WinCC 变量管理器中为 AS 结构的每个“结构变量类型”创建结构类型，会为每个“变量类型成员”创建结构类型元素。

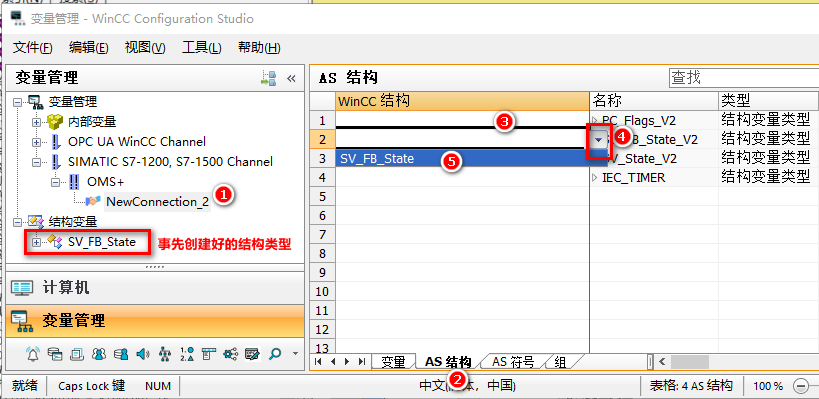

方法二：为 AS 结构变量分配 WinCC 结构类型。

选择一个事先在 WinCC 变量管理器中创建的已有的结构类型。

4、访问 WinCC 变量管理器中的 AS 结构变量：

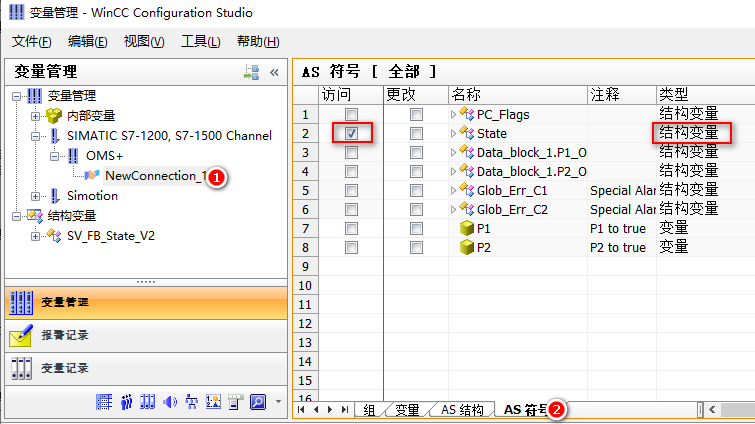

在“变量管理器”中选择“AS 符号”选项卡，勾选“访问”，包含的成员变量会自动激活。

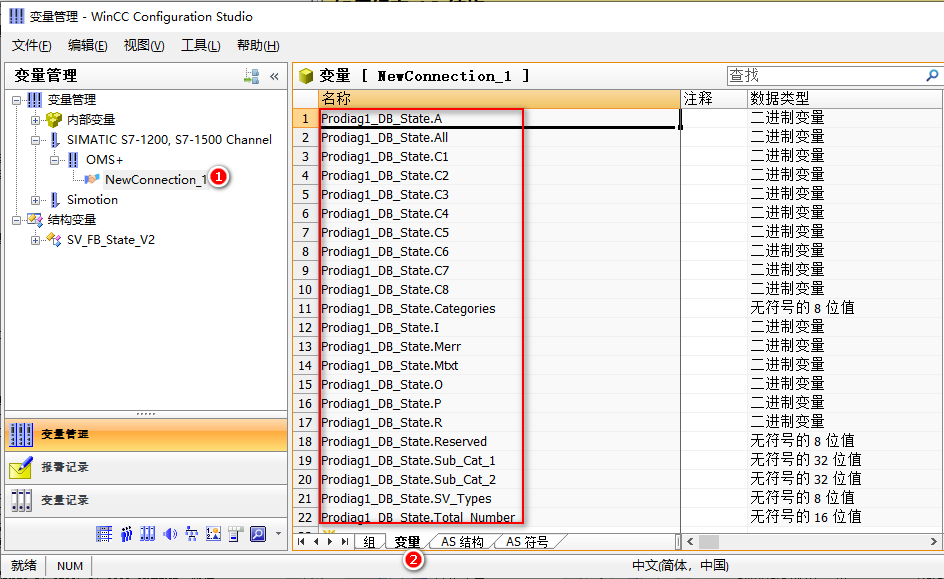

5、AS 结构变量将在 WinCC 变量管理器中创建为结构变量。
