使用 SIMATIC ProSave 软件备份恢复项目

1. 基本介绍

对 HMI 设备数据的定期备份可使停机时间降至最少。例如在更换设备时，只需将备份数据恢复到相同订货号的HMI设备即可。

本文以 Unified Comfort Panel 为例演示如何使用博途软件备份/恢复项目。Unified Basic Panel 备份/恢复项目时也可作为参考。

需要注意以下2点信息：

• 备份的项目仅能恢复到相同订货号的HMI设备。
• 备份的文件无法打开、查看和二次编辑。
• 报警日志、数据日志和审计跟踪日志不会备份到备份文件中，而是单独保存在一个外部存储媒介上。需要时手动备份归档。

2. Unified 屏上的检查

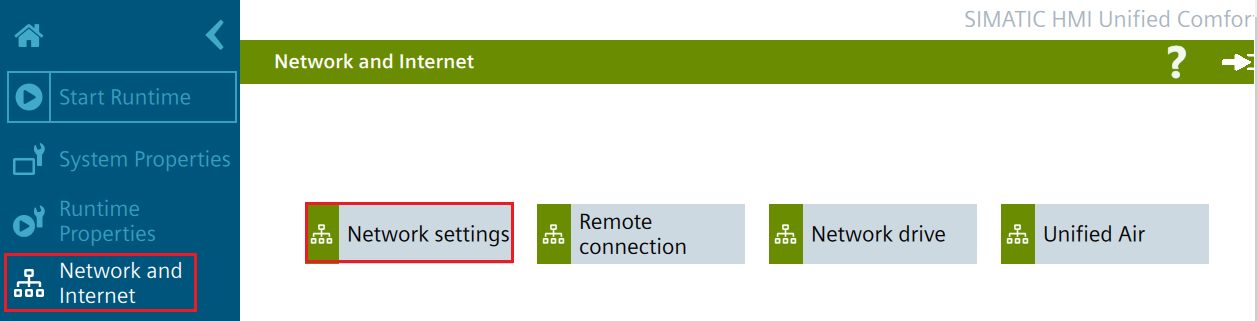

给屏上电后，点击左侧“导航区域”中的“Network and Internet”，在右侧的显示界面中点击“Network settings” 以便查看面板上的 IP 地址和子网掩码信息。

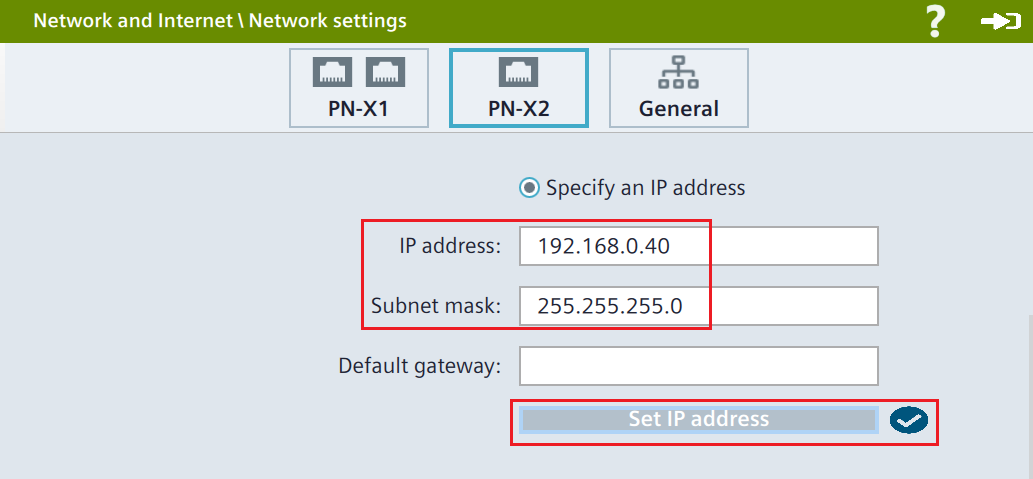

以查看 PN-X2 的 IP 地址和子网掩码为例，参见下图图示。

3. 电脑上的设置

3.1 设置本地网卡IP地址和子网掩码

使用组合键 Windows+R 调出”运行”窗口。

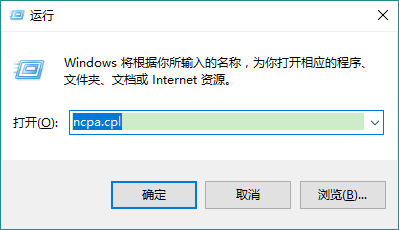

输入“ncpa.cpl”后点击确定打开“网络连接”窗口用于设置网络连接，配置IP等信息。

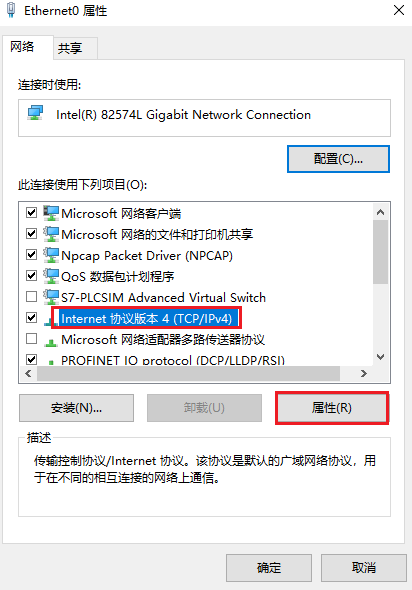

在弹出的界面下选择连接 Unified 面板的本地网卡，右键其属性，在本地网卡的属性中选择“Internet协议版本4（TCP/IPV4）”后双击或者点击右下角的属性按钮以便设置IP信息。

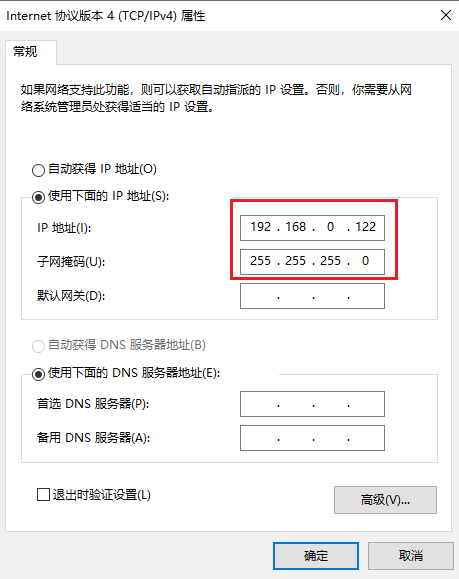

在弹出的 Internet 协议4 (TCP/IPv4) 属性对话框中指定 IP 地址和子网掩码，该IP地址必须和屏的 IP 地址在一个网段，本例中为192.168.0.122，子网掩码设为255.255.255.0，保存设置。

3.2 使用 ping 指令检查物理连接

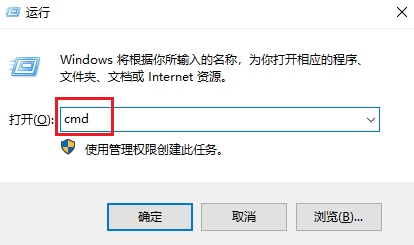

使用 DOS 的 ping 命令检查电脑与 HMI 硬件的物理连接是否正常。仍然使用组合键 Windows+R 调出“运行”窗口，输入“cmd”后点击确定。

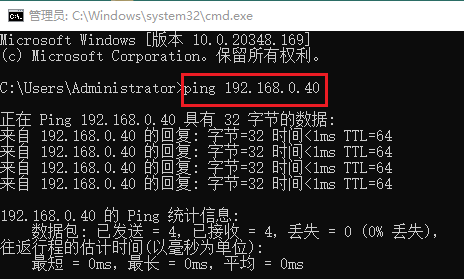

在弹出的 DOS 窗口中输入 ping +空格+屏的IP地址，看到丢失后的数字为 0 时，说明物理连接正常。如果丢失后的数字不等于0 ，那么需要重新检查两台设备的 IP 地址是否在同一网段，并且更换其他网线重新执行 ping 指令直到丢失后的数值为0时才可进行下一步。

4. 设置 PG/PC 接口

使用组合键 Windows+R 调出“运行”窗口，输入“control.exe”后点击确定。

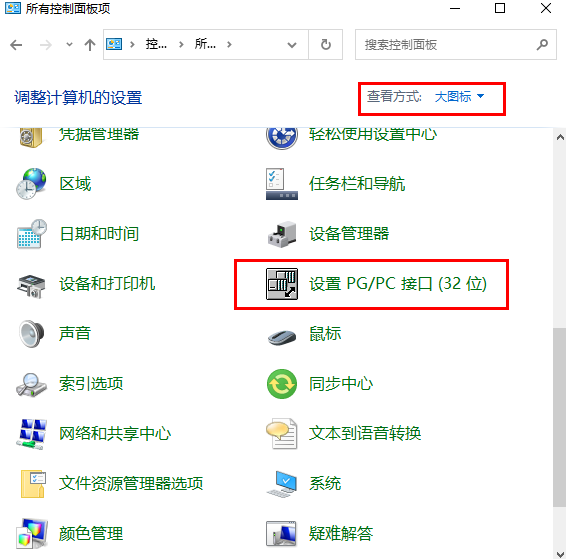

切换右上角的查看方式为“大图标”，找到“设置PG/PC接口（32位）” 或“Set PG/PC Interface(32bit) ”并双击该图标。。

在弹出的窗口中上方的应用程序访问点的下拉菜单中选择 “S7ONLINE（STEP7）”，在下方的为使用的接口分配参数中选择 “计算机本地连接网卡名字.TCP/IP.1”的选项，选择后点击确定即可。注意不要选择 “计算机本地连接网卡名字.TCP/IP.Auto.1”选项。

5. SIMATIC ProSave软件使用

5.1 打开SIMATIC ProSave软件

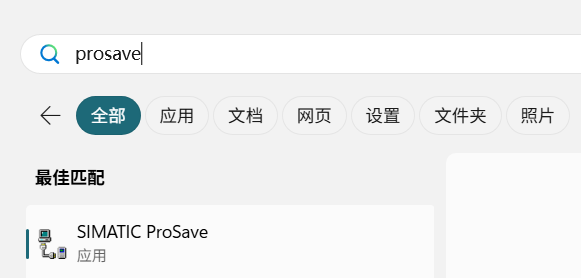

在电脑的“搜索框”中搜索关键字“prosave”，如下图所示。

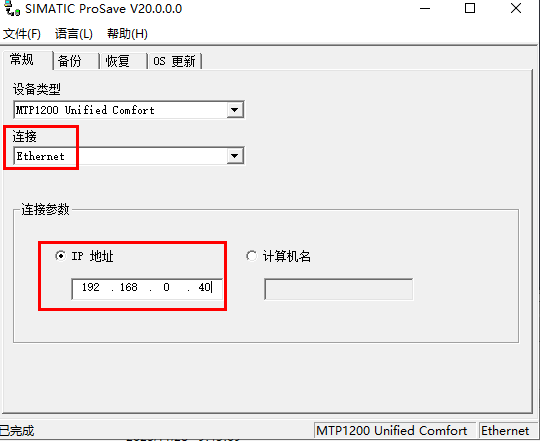

打开该应用程序，“常规“”选项卡的“设备类型”中选择 HMI 设备型号，“连接”下选择”Ethernet”，“连接参数”下的”IP地址”处输入 HMI 设备的 IP 地址。

切换到“备份”选项卡，选择存储路径，设置备份文件的名称。建议备份文件的存放路径和文件名称都使用英文。设置完成后点击“开始备份”按钮即可创建HMI的项目备份。

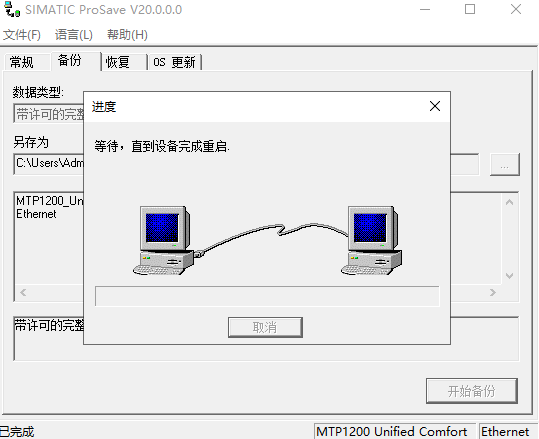

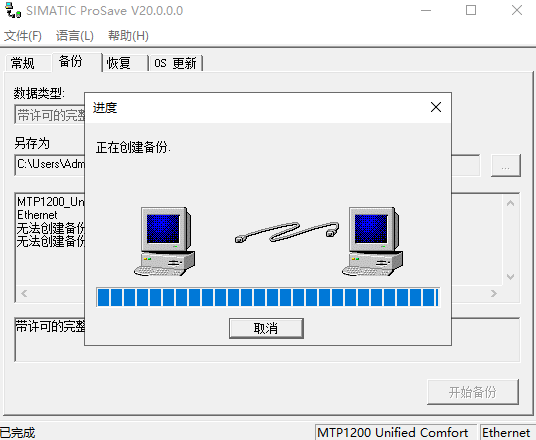

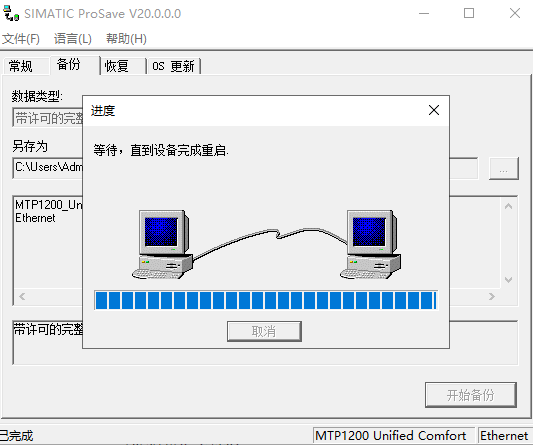

等待 HMI 重启完成后会自动创建备份文件。备份过程中请务必确保 HMI 供电和物理链路正常。

备份完成后 HMI 设备会提示 Backup successful，并会自动重启。软件也会提示“已成功创建备份！”，如下图所示。

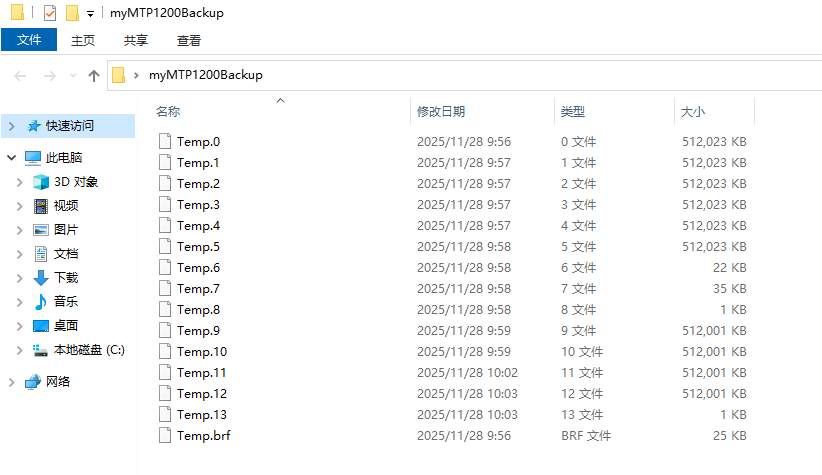

如下图所示，备份会包含多个文件，主文件的扩展为.brf，其它文件的数量是可变的，这些文件具有主文件的文件名，并以连续的数字（“.0”、“.1”、“.2”、…）作为扩展名。

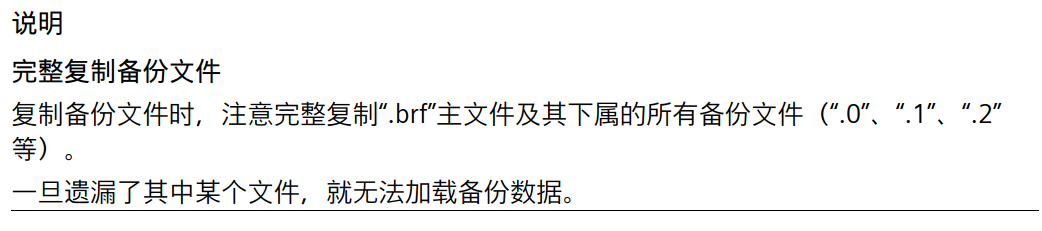

复制备份文件的注意点：

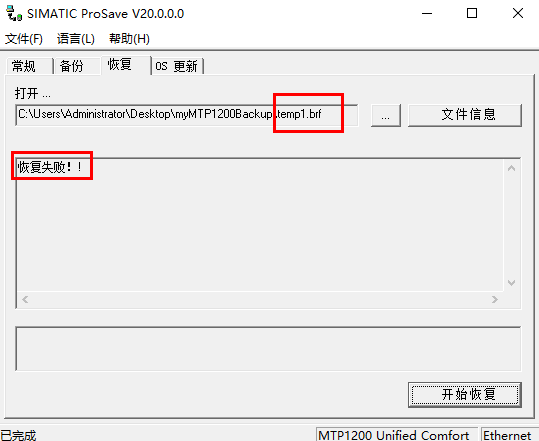

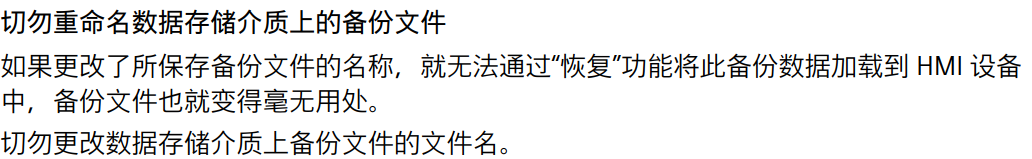

备份后的文件切勿进行重命名操作。无论是单独重命名后缀名为.brf的主文件或者是将主文件以及其他文件都重命名，均会导致恢复失败。

5.3 执行恢复操作

恢复操作是将备份文件恢复到相同型号的HMI硬件中。

打开SIMATIC ProSave 软件，“常规“”选项卡下的“设备类型”中选择HMI设备型号，连接下选择”Ethernet”，“连接参数”下的”IP地址”处输入HMI设备的IP地址。

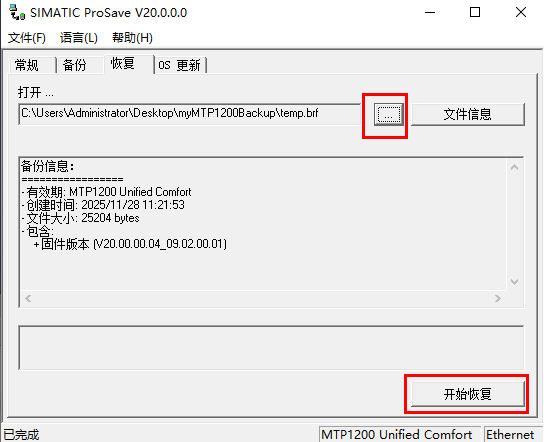

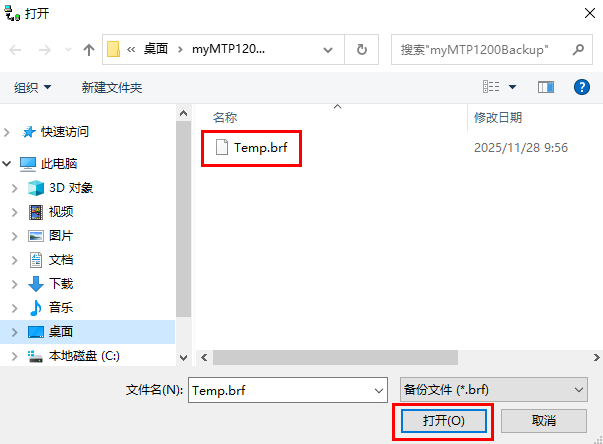

切换到“恢复”选项卡， 点击浏览按钮，选择备份的文件后点击“打开”按钮。

待备份的文件加载后点击右下角的“开始恢复”按钮执行恢复操作。

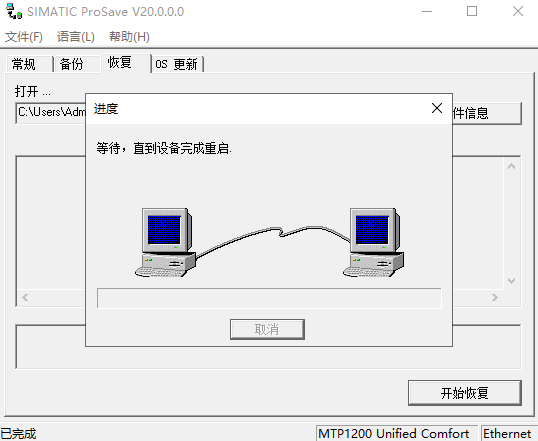

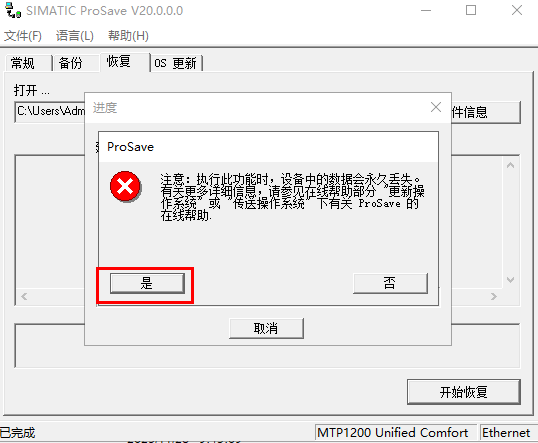

在弹出的提醒窗口中点击“是”执行恢复操作。此时 HMI 设备会自动重启，重启完成后 HMI 会显示恢复进度条。

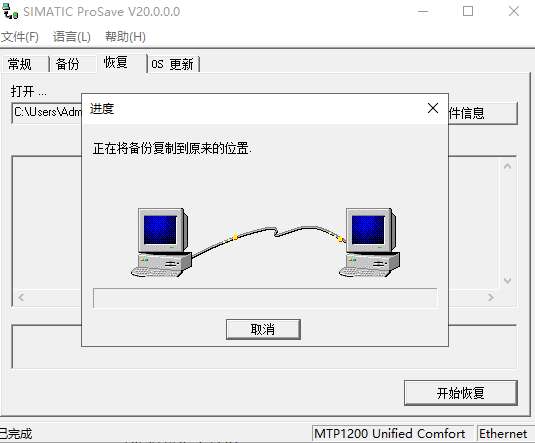

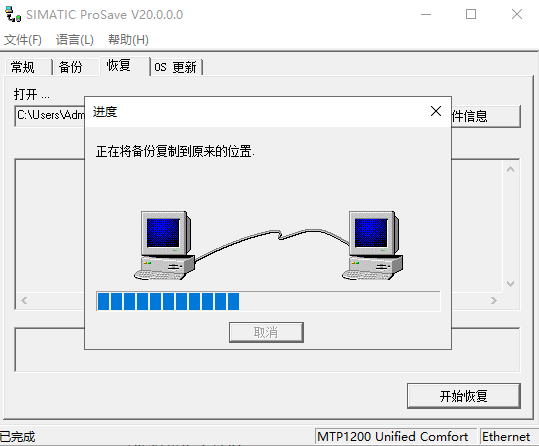

恢复过程时请务必确保供电和物理链路正常，软件和HMI设备都会有进度条显示备份进度。

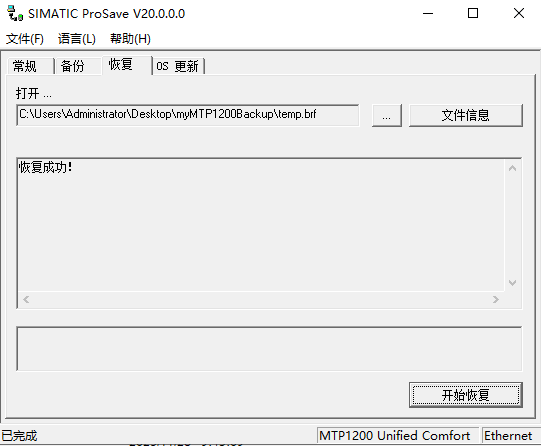

恢复完成后 HMI 设备会提示 Restore successful，并会自动重启。软件也会提示“恢复成功！”，如下图所示。
