下载时缺少面板映像

1. 基本介绍

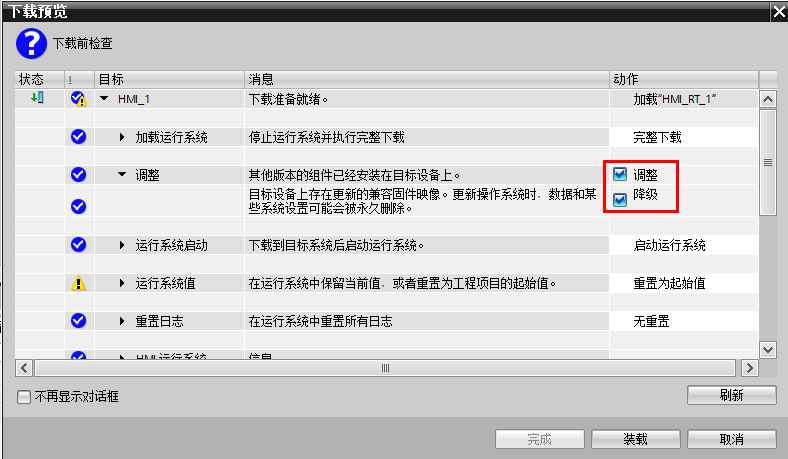

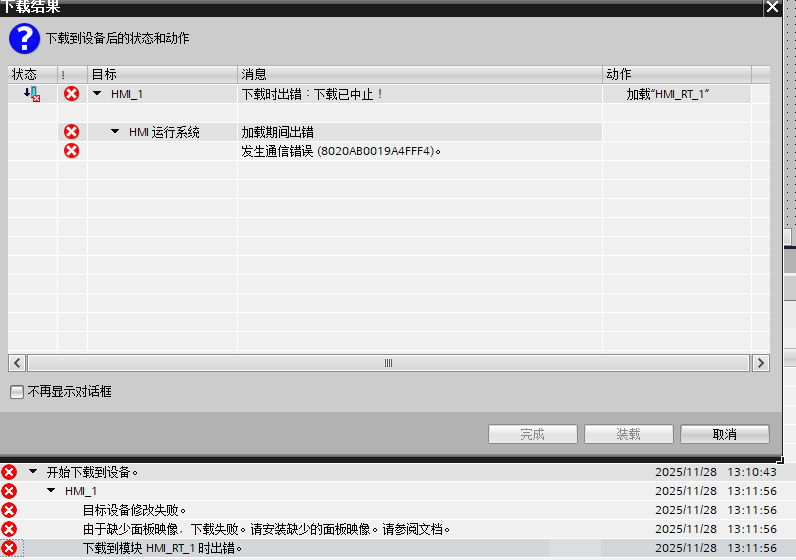

项目组态完成后需下载到 HMI 设备，基本的下载步骤设置检查完成后，如果项目中的设备版本和实际面板的版本不一致，下载预览框会出现“调整”选项，勾选后点击“装载”按钮执行项目下载时报错，如下图所示。

造成报错的主要原因是 TIA Portal WinCC Unified 软件未安装对应的面板映像。仅需要安装对应的面板映像即可解决。

• Unified Comfort Panel 映像下载链接：

Image-Downloads for SIMATIC HMI Operator Panels: Unified Comfort Panels

https://support.industry.siemens.com/cs/cn/en/view/109825605

• Unified Basic Panel 映像下载链接：

Image Downloads for SIMATIC HMI Operator Panels: Unified Basic Panels

https://support.industry.siemens.com/cs/cn/en/view/109825897

安装完成后，可以在博途软件的安装路径下检查映像是否安装成功。

本文以 TIA Portal WinCC Unified V20 Update4 软件安装了对应的映像文件为例进行说明。

• 映像安装后的位置

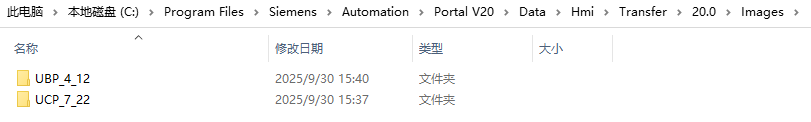

• 不同系列产品的映像文件夹

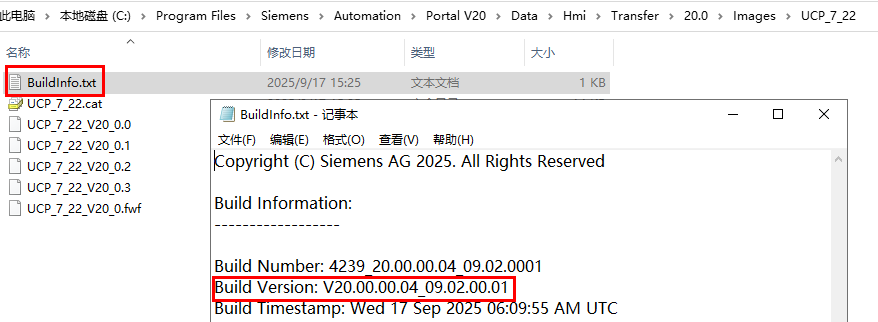

• Unified Comfort Panel 的映像信息

• Unified Basic Panel 的映像信息

备注：

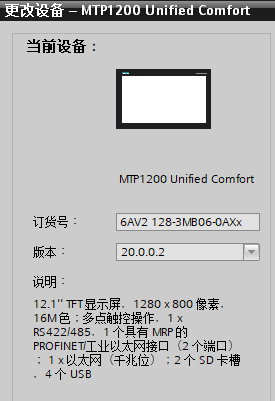

除了安装对应的镜像文件外，还需要检查项目中组态的 HMI 设备版本，保持项目组态版本和映像安装的版本保持一致。在左边项目树下选择 HMI 设备，右键“更改设备/版本”，可以看到当前设备的版本信息。

如果版本和映像安装版本不一致，下载时仍会出现报错。更改组态版本的方法为：

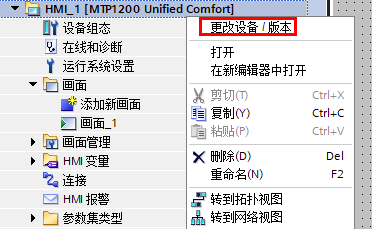

• 选择 HMI 设备，右键“更改设备/版本”，可以看到当前设备的版本信息。
• 在右侧的产品目录下选择相同订货号的设备，点击订货号后新设备处就可以选择其他设备版本呢，选择完成后点击确定即可。
• 可以在此选择HMI设备，右键“更改设备/版本”，可以看到更改后的设备版本信息。

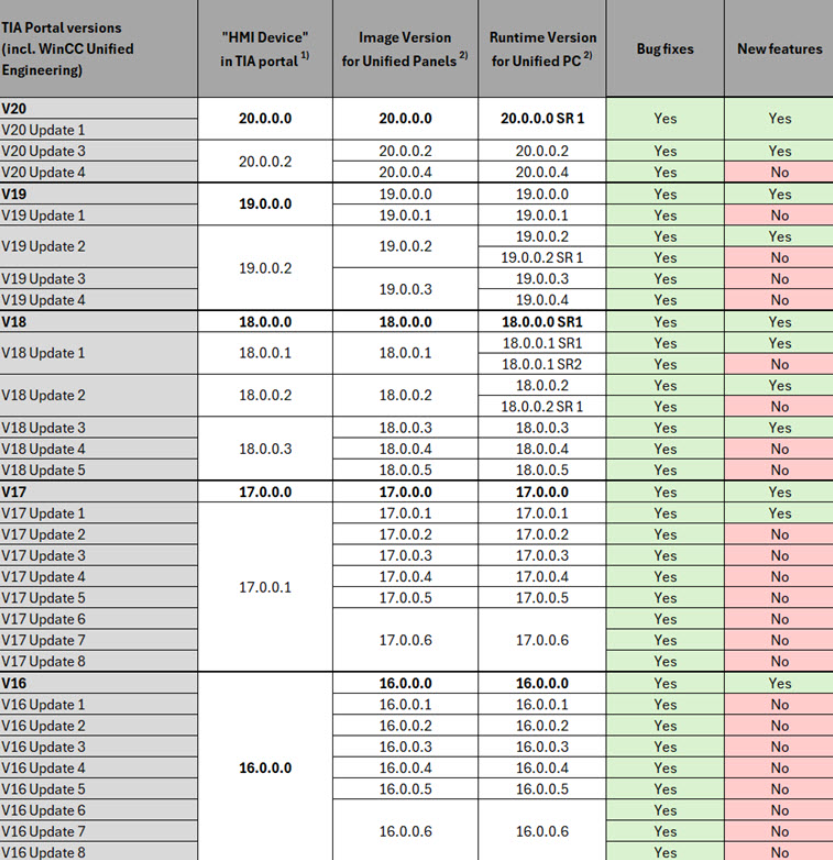

Unified 面板映像和组态版本的对应关系可以参见以下文档第2章节的图示。

Image Downloads for HMI Operator Panels

https://support.industry.siemens.com/cs/ww/en/view/109746530
