滑入画面功能

1. 基本介绍

对于 Comfort Panel 面板，可以在“画面管理”中直接组态“滑入画面”功能。

但是对于 Unified Panel 来说，无法直接组态“滑入画面”功能，需要借助“画面窗口”控件实现该功能。

本文以 Unified Comfort Panel 为例演示左右滑入画面功能，上下滑入画面的话也可参考该文档。如果希望在 Unified Basic Panel 实现该功能也可参考该文档。

2. 画面布局

2.1 在 HMI 变量表中定义变量

2.2 组态画面布局

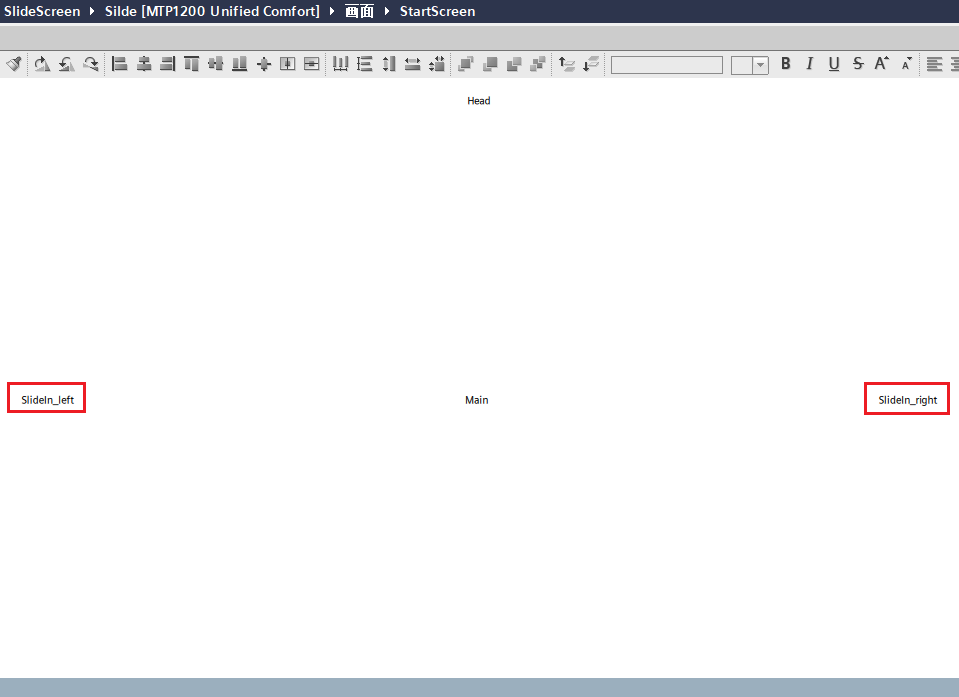

新建名称为“StartScreen”的画面，在画面左右两侧添加2个名称为“leftSW”和“rightSW”的画面窗口，分别关联名称为“SlideIn_left” 和“SlideIn_right”的画面。

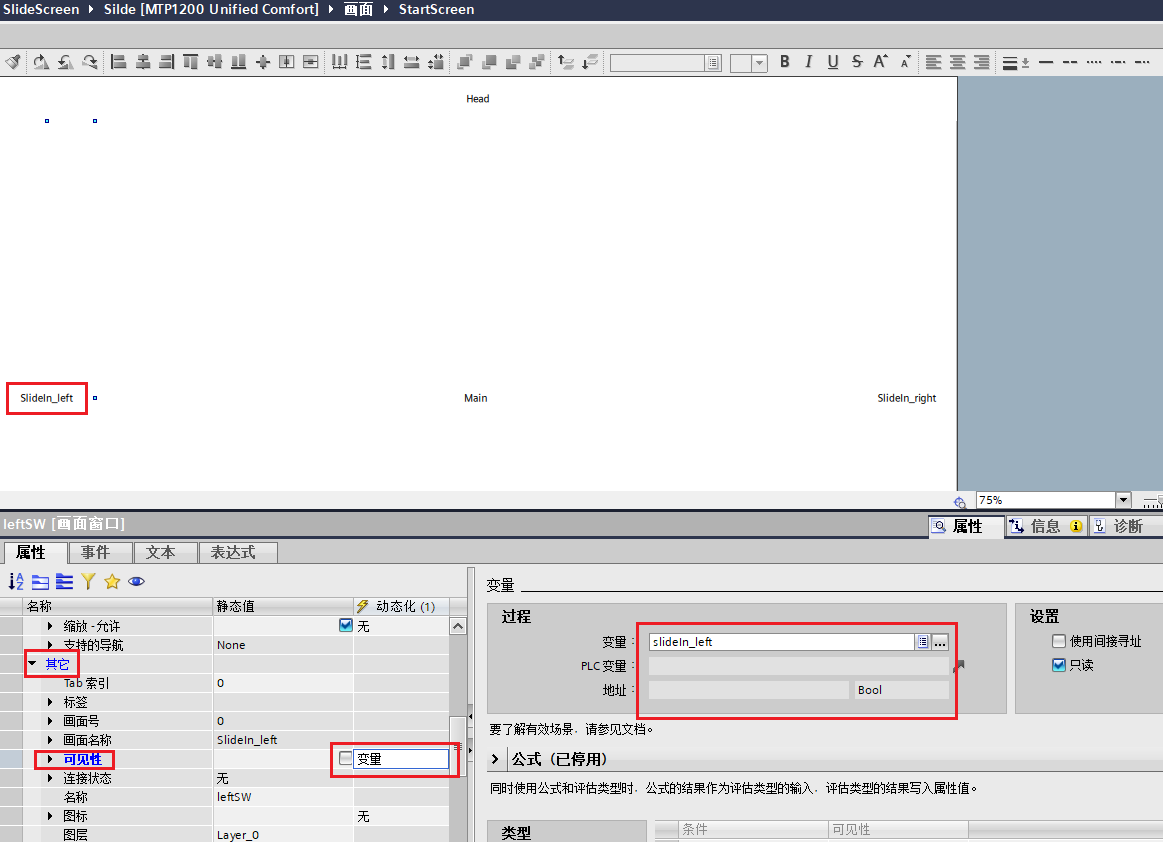

在名称为“leftSW”的画面窗口“可见性”属性中取消勾选可见性，并在“动态化”属性中关联变量“slideIn_left”。

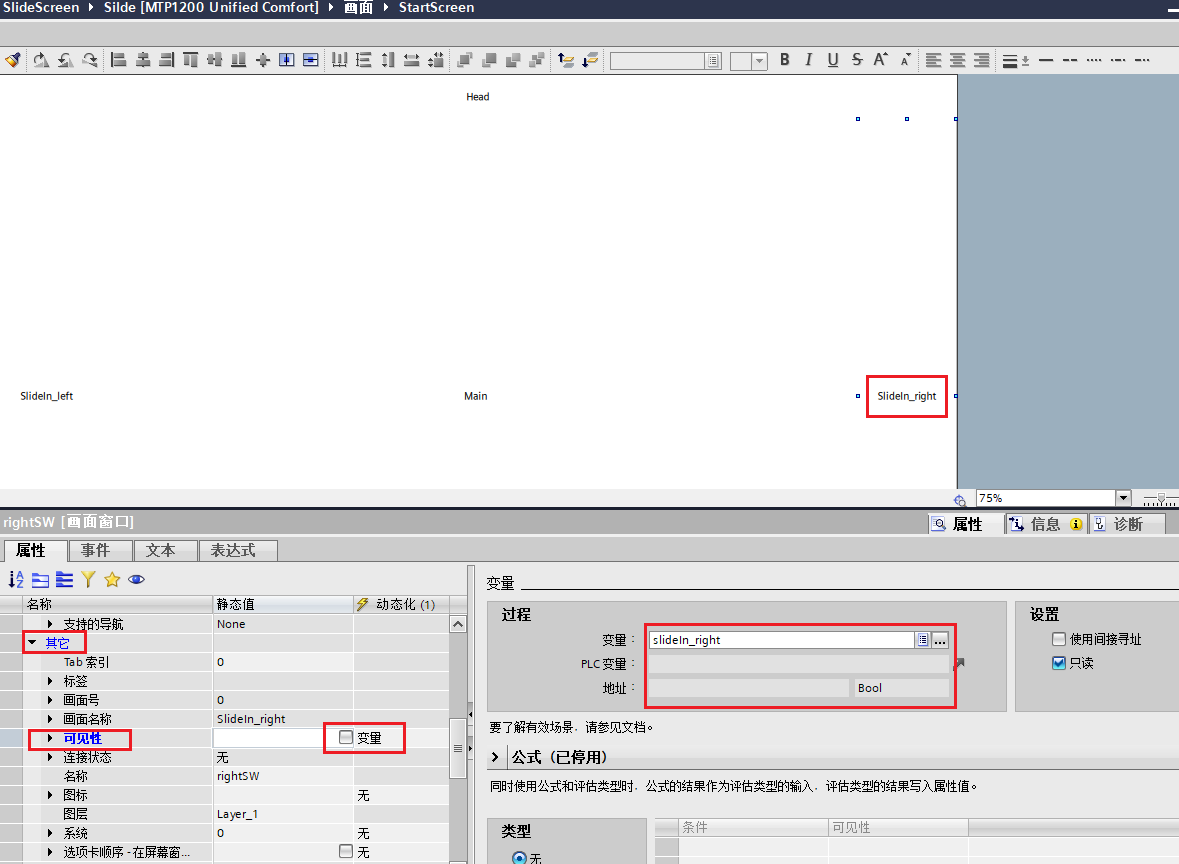

在名称为“rightSW”的画面窗口“可见性”属性中取消勾选可见性，并在“动态化”属性中关联变量“slideIn_right”。

在名称为“leftSW”的画面窗口下，添加按钮设置变量“slideIn_left”值为1，用于显示画面窗口。

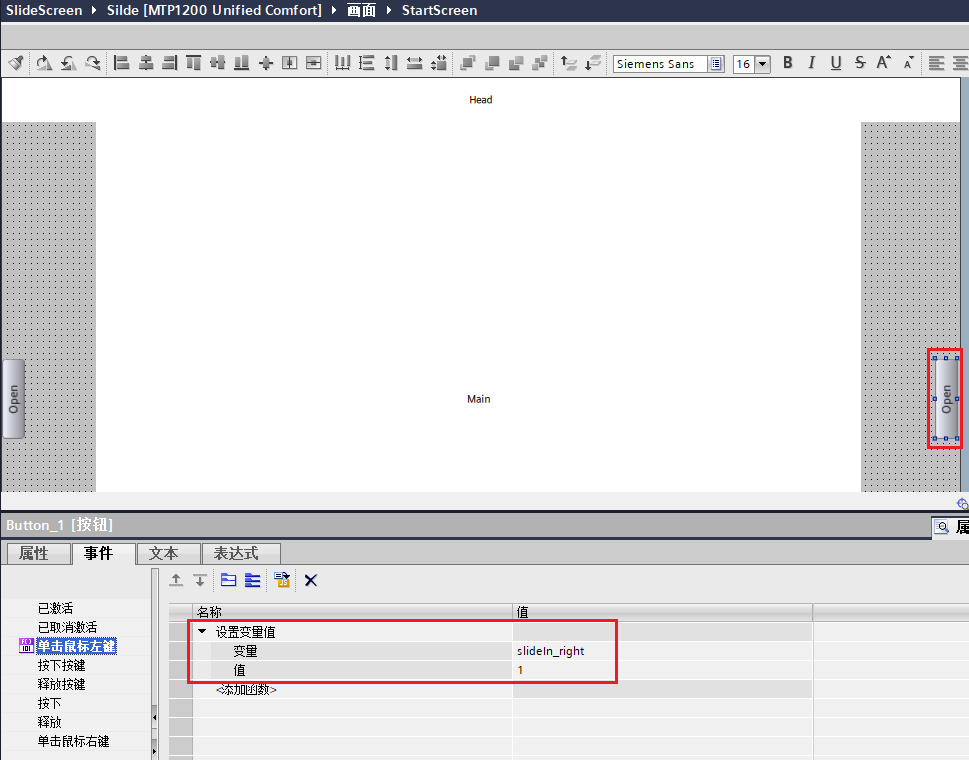

在名称为“rightSW”的画面窗口下添加按钮设置变量“slideIn_right”值为1，用于显示画面窗口。

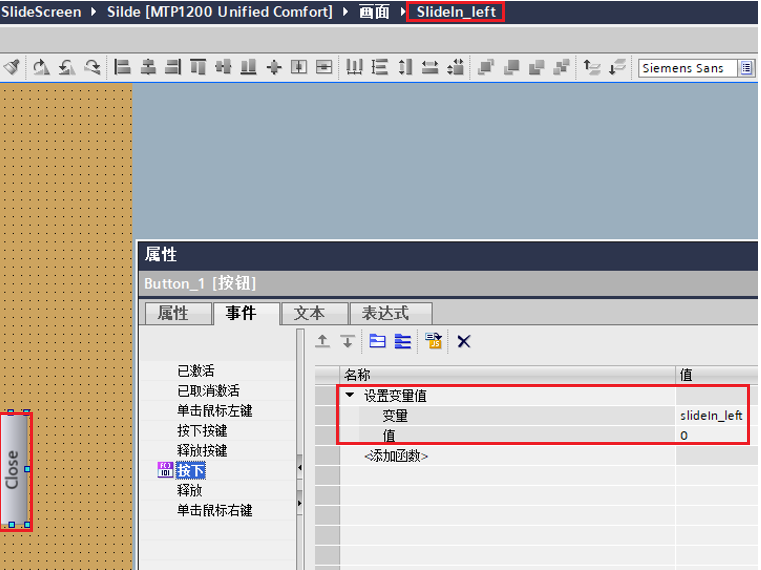

在名称为“SlideIn_left”的画面中添加按钮，设置变量“slideIn_left”值为0，以便隐藏画面窗口。

在名称为“SlideIn_right”的画面中添加按钮，设置变量“slideIn_right”值为0，以便隐藏画面窗口。

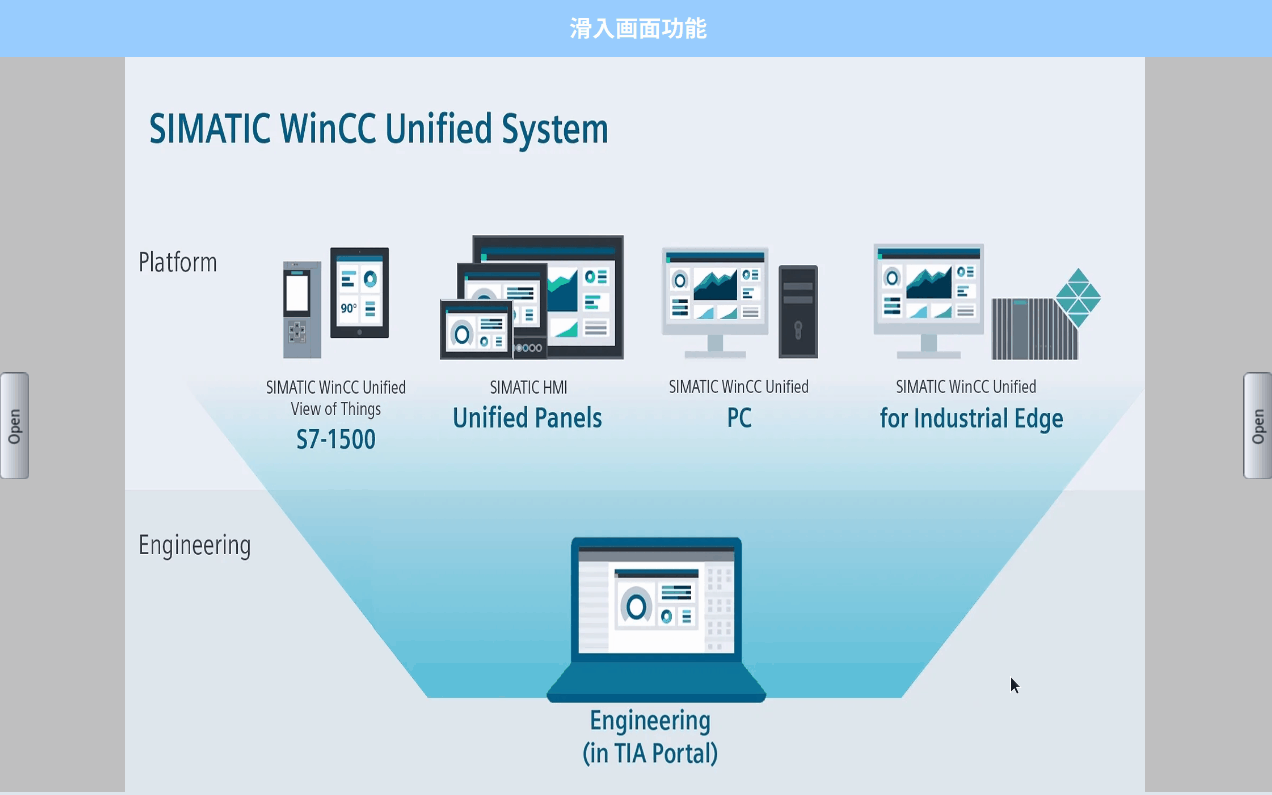

3. 最终效果

请登录后查看全文
