画面布局

1. 概述

对于 Comfort Panel 与 Basic Panel，用户均可在“画面管理”中通过创建“模板”画面来实现画面布局。下图展示了 Comfort Panel 中的模板画面。

然而，在 Unified Panel中，“画面”功能中并未提供“模板”选项，需借助“画面窗口”控件结合普通画面来实现类似功能。

本文将以 Unified Comfort Panel 为例进行介绍，Unified Basic Panel 的组态方法与此一致。

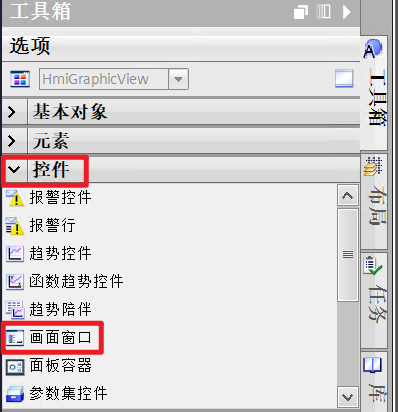

Unified Panel 工具箱中的“画面窗口”对象：

2.画面布局

2.1 画面布局概览

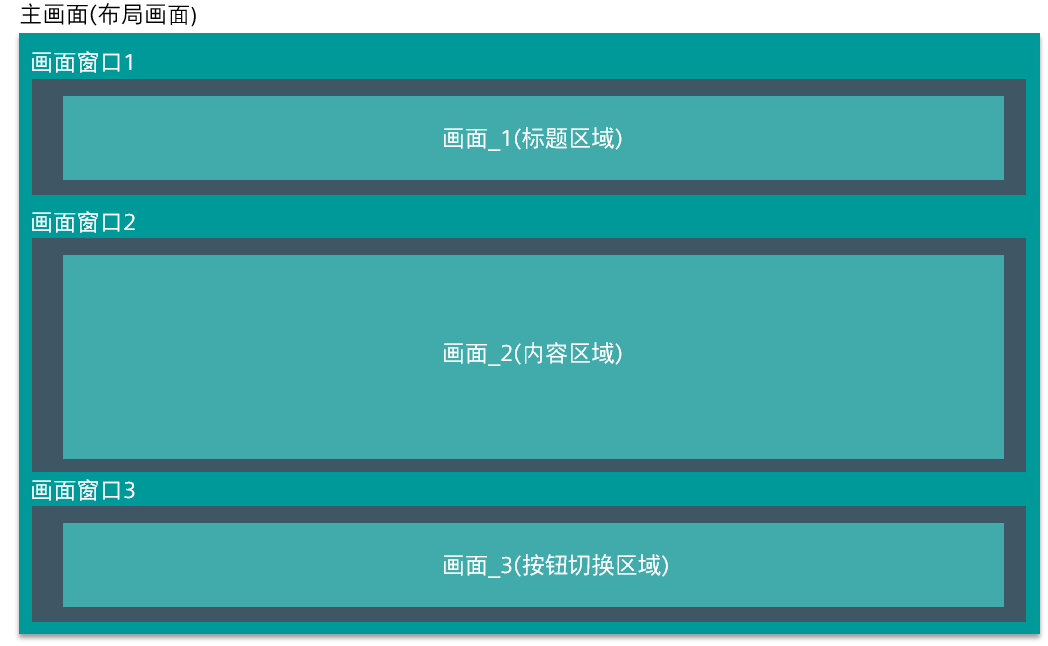

本示例利用画面窗口将整体界面划分为不同的功能区，具体划分方式如下：

最终布局如下：

下文将基于上述布局，阐述具体的实现步骤。

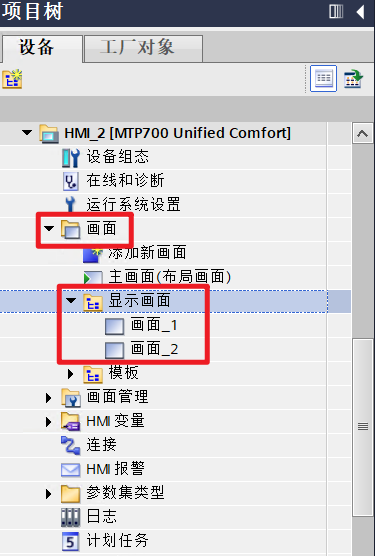

2.2 在左侧项目树中，右键单击“画面”节点，选择新建分组并将其命名为“显示画面”。随后，在该分组内依次创建“画面_1”与“画面_2”。

接下来，可根据项目实际需求，分别对“画面_1”和“画面_2”进行具体内容的组态，下文中的画面组态内容仅作为实现方法的演示示例。

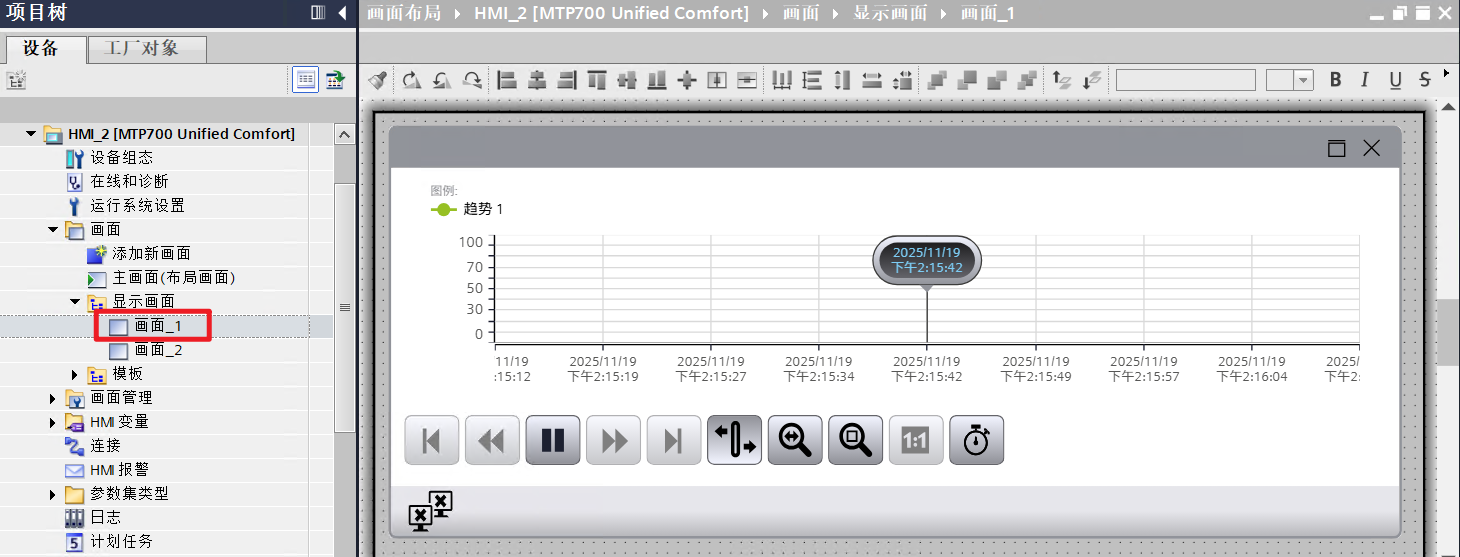

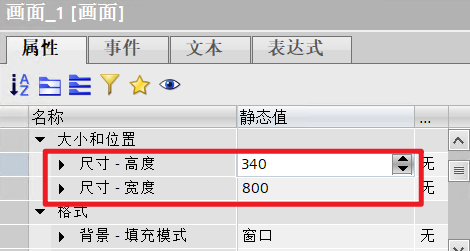

• 组态“画面_1”的尺寸及内容

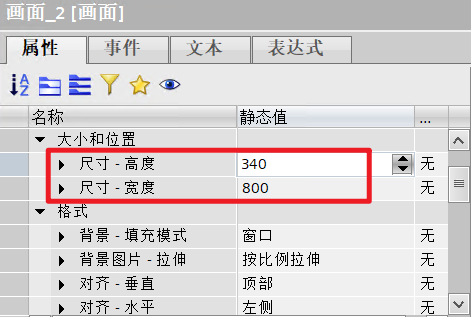

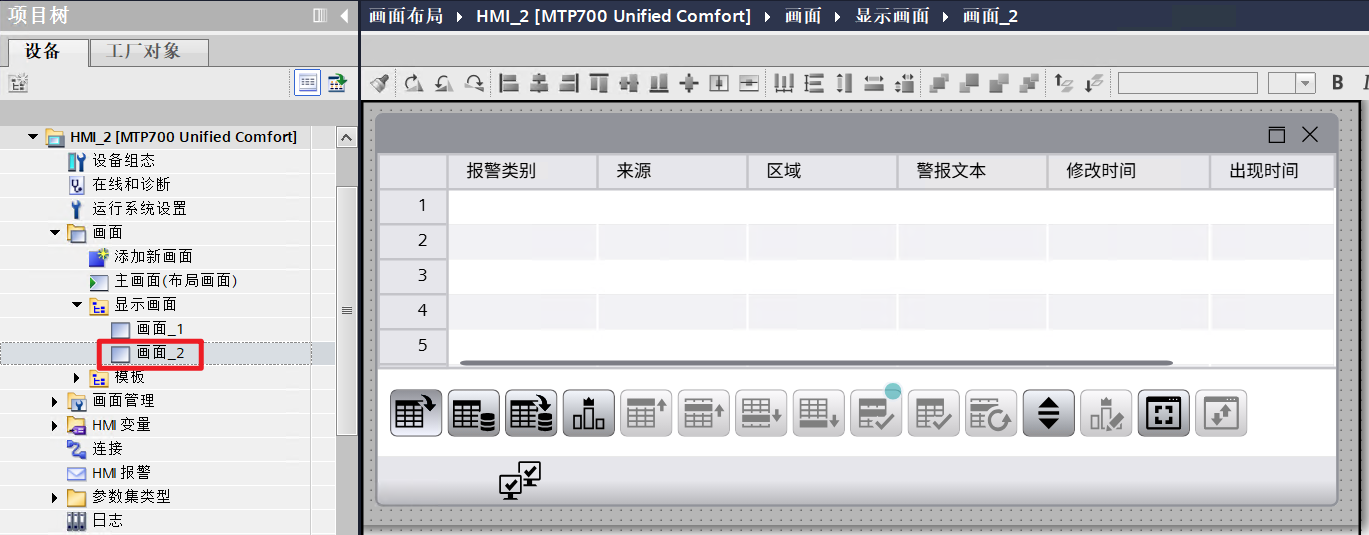

• 组态“画面_2”的尺寸及内容

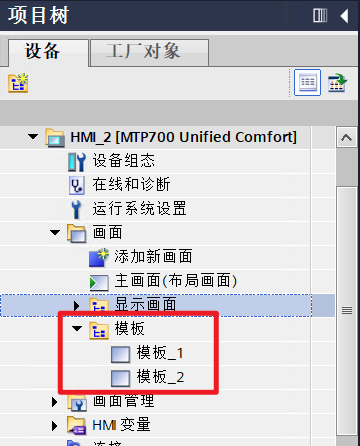

2.3 在左侧项目树中，右键单击“画面”节点，选择“新建分组”并将其命名为“模板”。随后，在该分组内创建2个画面，分别命名为“模板_1”与“模板_2”。

接下来，可根据项目需求分别为“模板_1”与“模板_2”组态内容。本示例中，“模板_1”用作按钮切换区，“模板_2”则用作标题显示区。

• 组态“模板_1”的尺寸及按钮事件

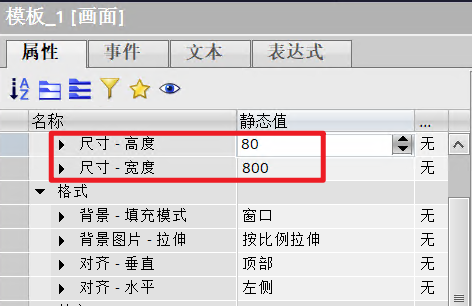

A．画面尺寸

B.按钮事件组态

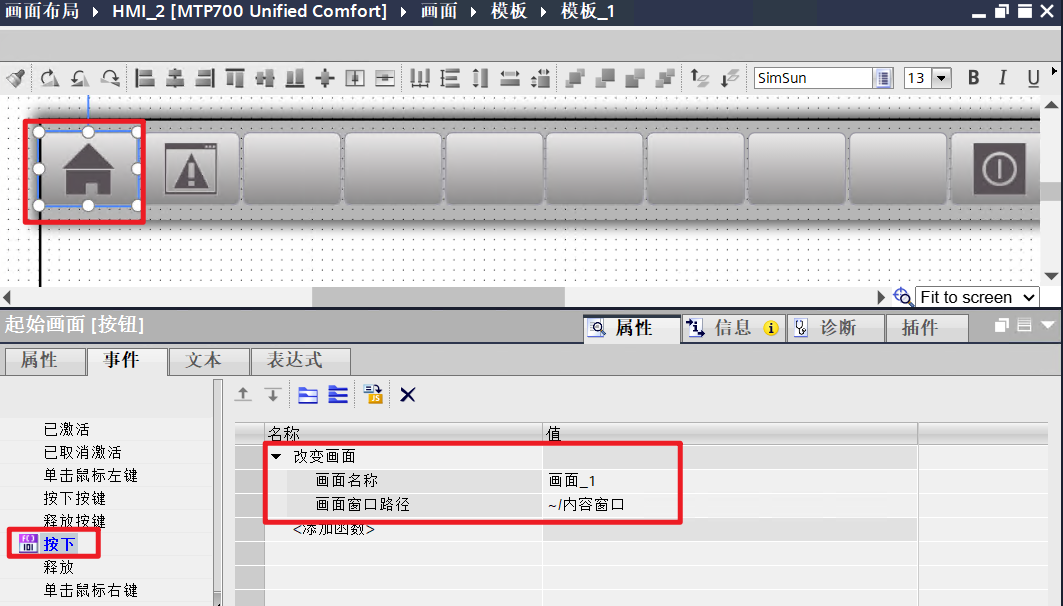

1）“起始画面”按钮的“按下事件”

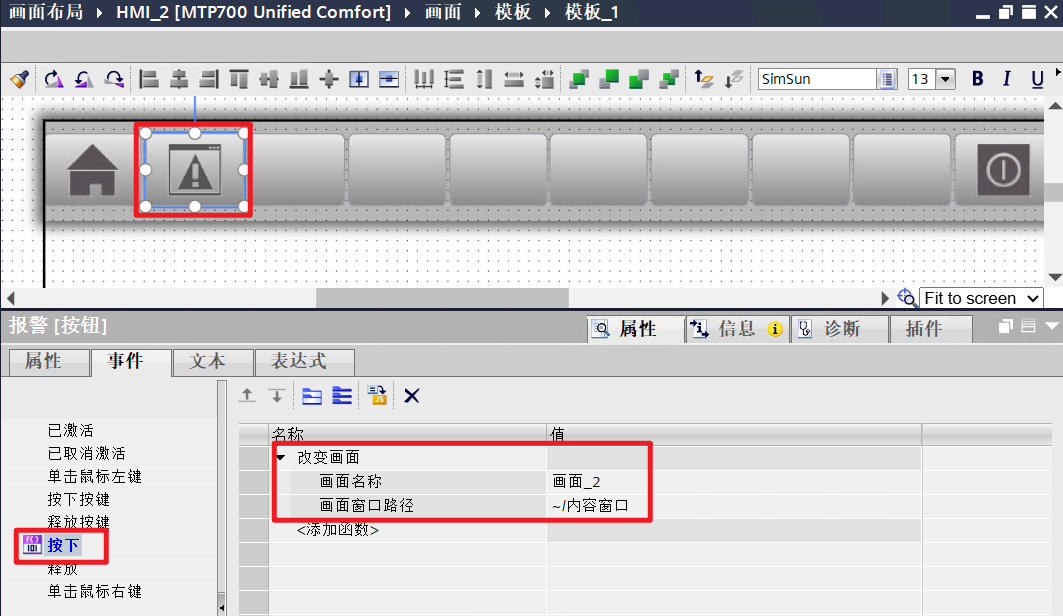

1. “报警”按钮的“按下事件”

3）“退出”按钮的“按下事件”

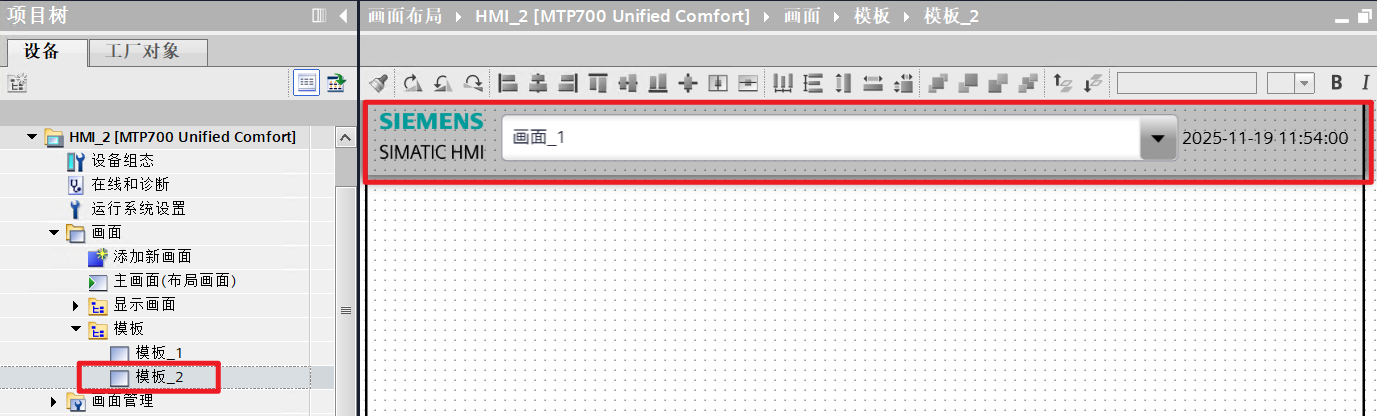

• 组态“模板_2” 的尺寸及内容

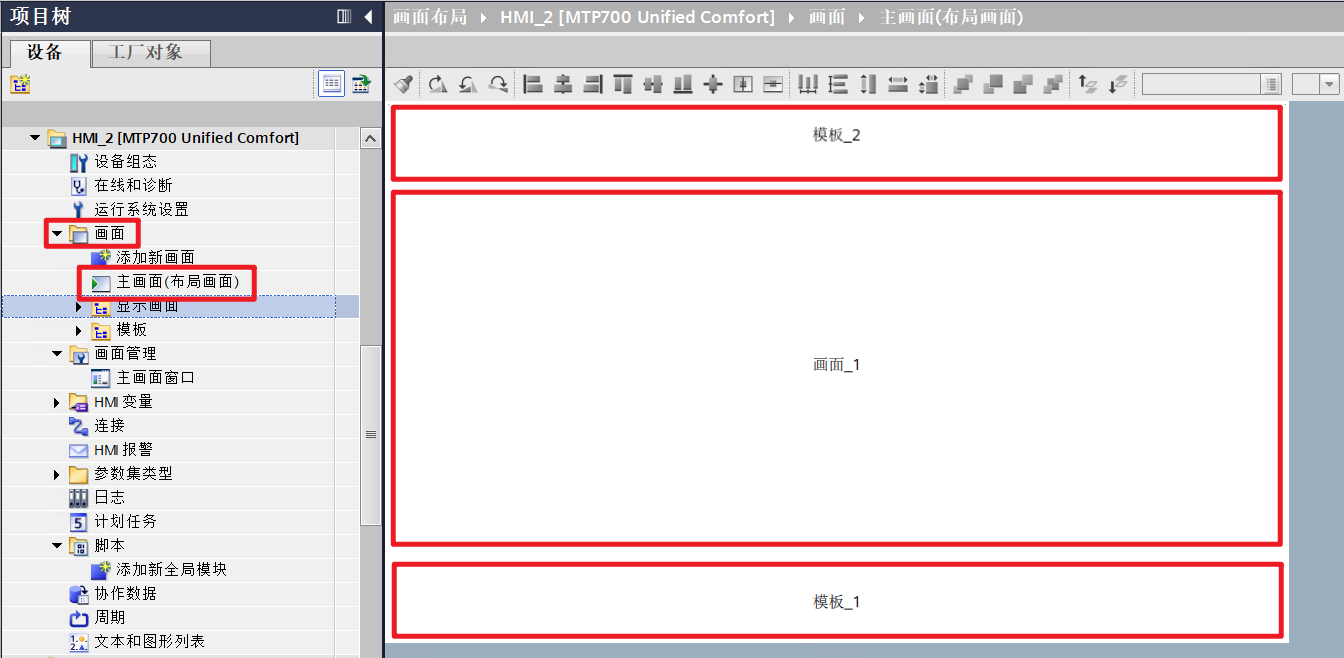

2.4 在“画面”节点下新建一个名为“主画面(布局画面）”的起始画面，随后向其添加三个画面窗口，分别命名为“标题窗口”、“内容窗口”与“按钮切换窗口”，然后设置各窗口的属性，具体如下。

• 三个画面窗口的“大小-适应”属性统一设置为“根据画面调整窗口”。

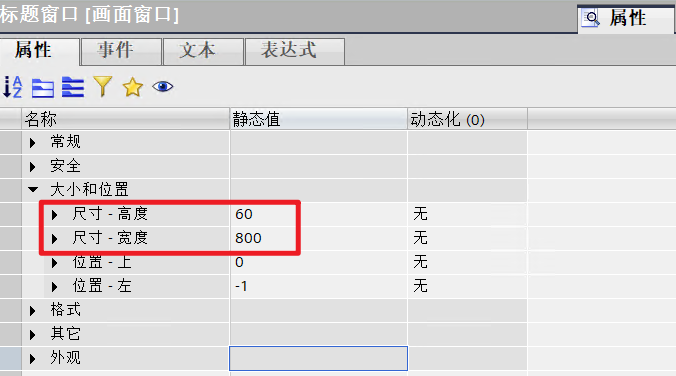

• 设置“标题窗口”的尺寸为800x60，画面对象为“模板_2”。

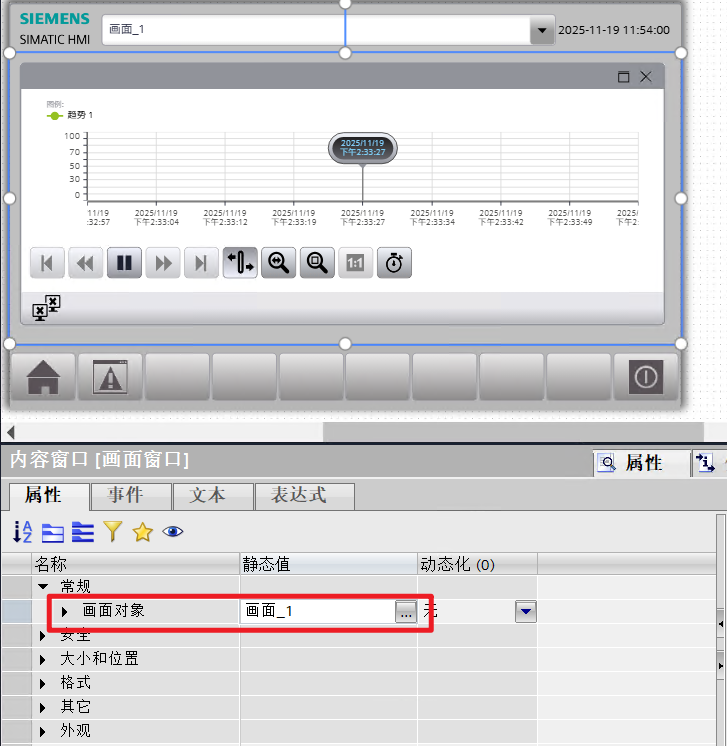

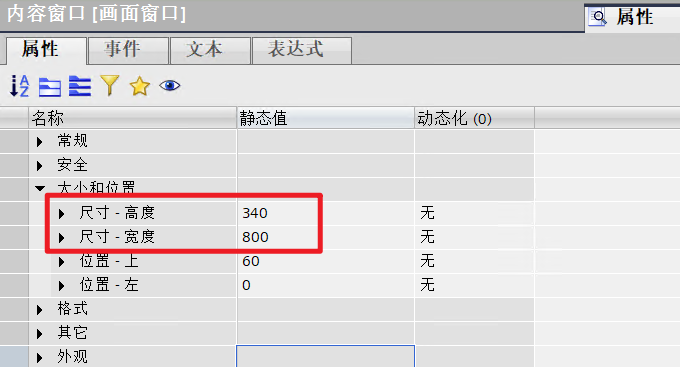

• 设置“内容窗口”的尺寸为800x340，画面对象为“画面_1”。

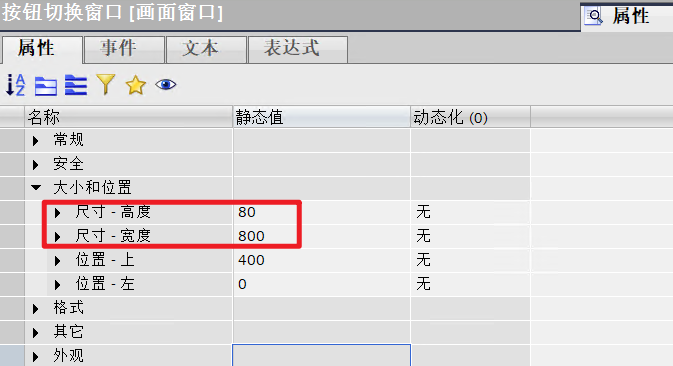

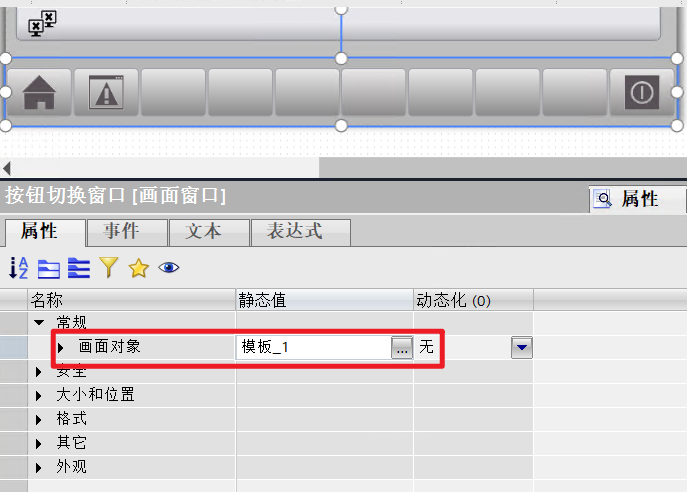

• 设置“按钮切换窗口”的尺寸为800x80，画面对象为“模板_1”。

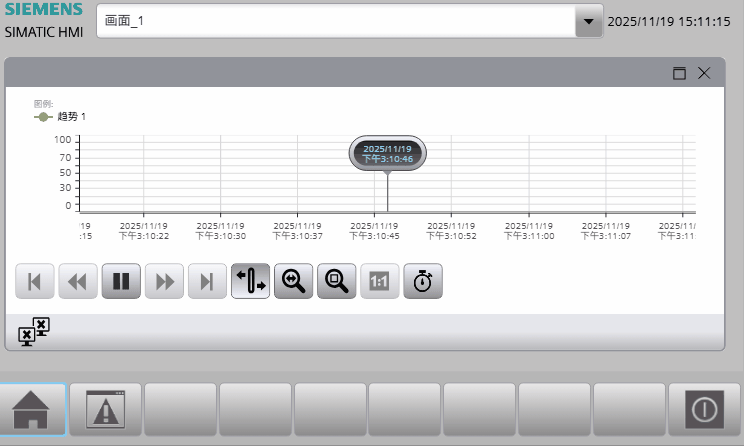

2.5 运行效果展示
