使用S7-PLCSIM V20仿真

1.系统要求

PLCSIM 是 PLC 的仿真软件，可以对 CPU 的程序进行仿真测试，该仿真测试可以完全不基于实际硬件就可以实现。要求 PLCSIM 软件版本和已安装的 TIA 博途软件版本相同才可以实现仿真功能，PLCSIM V20 与 TIA PORTAL V20 配套使用，用于仿真 S7-1200 G2。PLCSIM 软件需要单独安装，但是不需要安装授权即可以使用。PLCSIM 仿真范围参考表1。

表1 PLCSIM 仿真范围

2.启动仿真并创建实例

PLCSIM 软件安装后，可以通过以下方式启动仿真：

（1）点击桌面上的快捷方式图标，或在开始菜单中，查找“ S7-PLCSIM V20”；

（2）TIA 博途软件项目视图项目树中，选择待仿真的 S7-1200 G2，点击工具栏的“开始仿真”按钮；

（3）添加 S7-1200 G2 PLC 并点击电源开关启动 PLC，如图1所示。

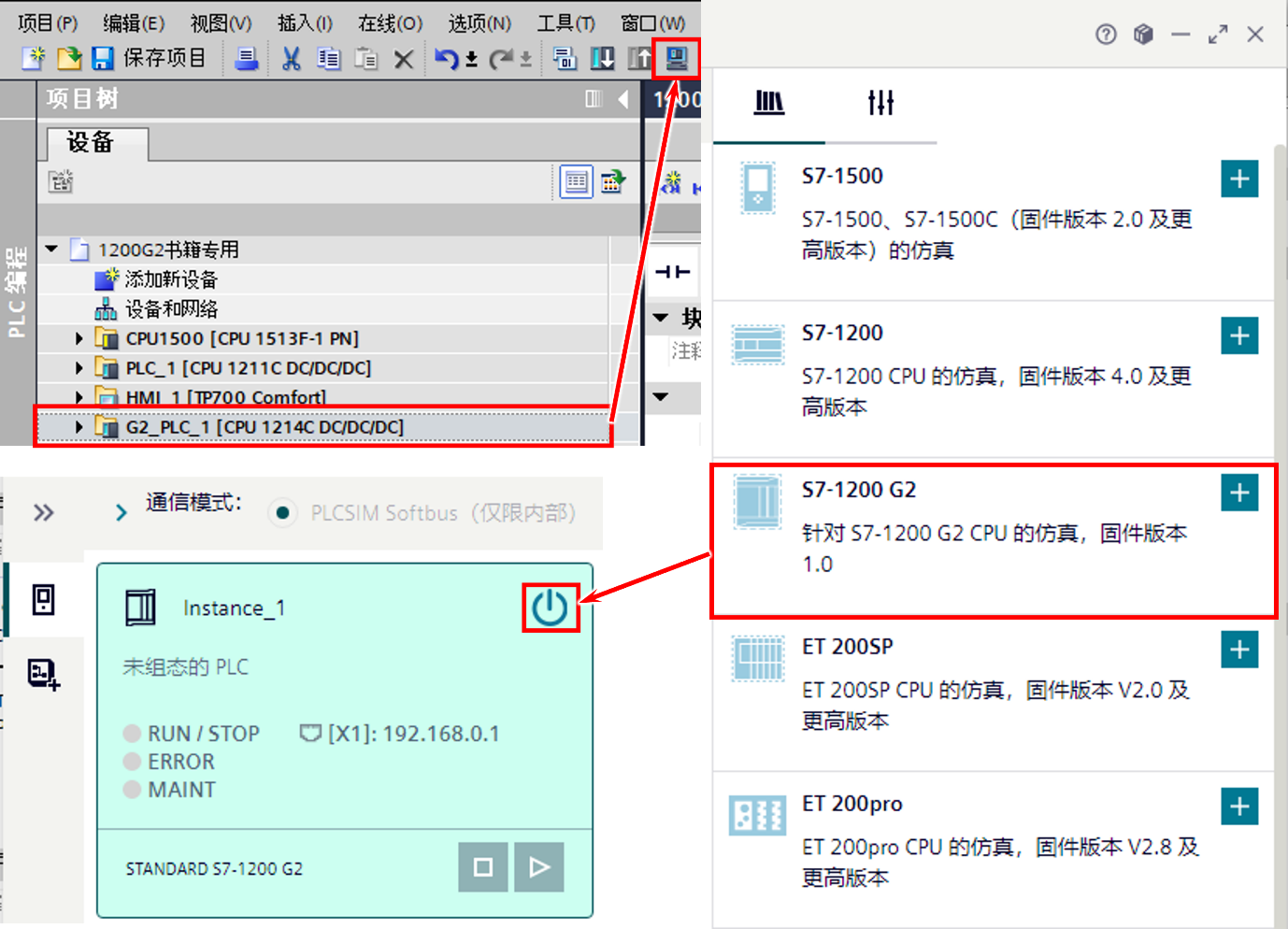

图1启动仿真

3.下载

如使用启动仿真方法（1），则需先选择 PLC 类型：S7-1200 G2，后点击 CPU 电源按钮，此时点击 TIA 博途软件菜单栏“在线>下载并复位 PLC 程序”，之后同启动仿真方法（2）和（3），如图2所示。

图2 PLCSIM 下载设置

① 选择 PG/PC 接口的类型，如启动仿真，则默认为 PLCSIM；

② 选择合适的接口/子网的连接；

③ 开始搜索目标设备；

④ 选择 CPU 后，点击“下载”按钮；

4.SIM表

   点击 SimView，打开 SIM 视图编辑器，单击元素后面的“+”图标，可以在 SIM 视图中插入“SIM 表格”如图3所示。

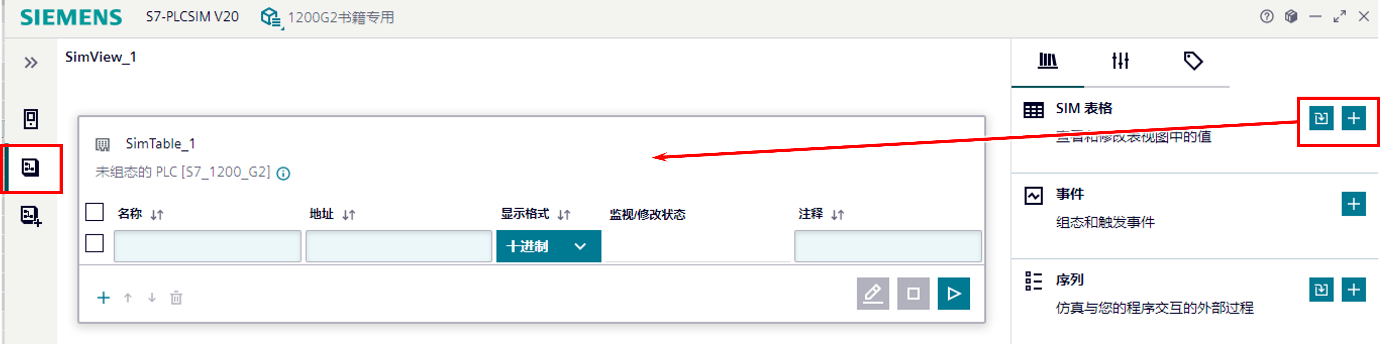

图3 SIM 表格

“SIM 表格”可用于监视和修改 I/O 点、M 数据区和数据块 DB 中的变量。“事件”可用于仿真事件并测试程序的事件中断 OB 块中的代码。工作空间可包含一个或多个 SIM 视图，每个 SIM 视图可以包含多个 SIM 表格和事件的实例，每个视图总共可包含多达 32 个对象，使用 SIM 表格如图4所示。

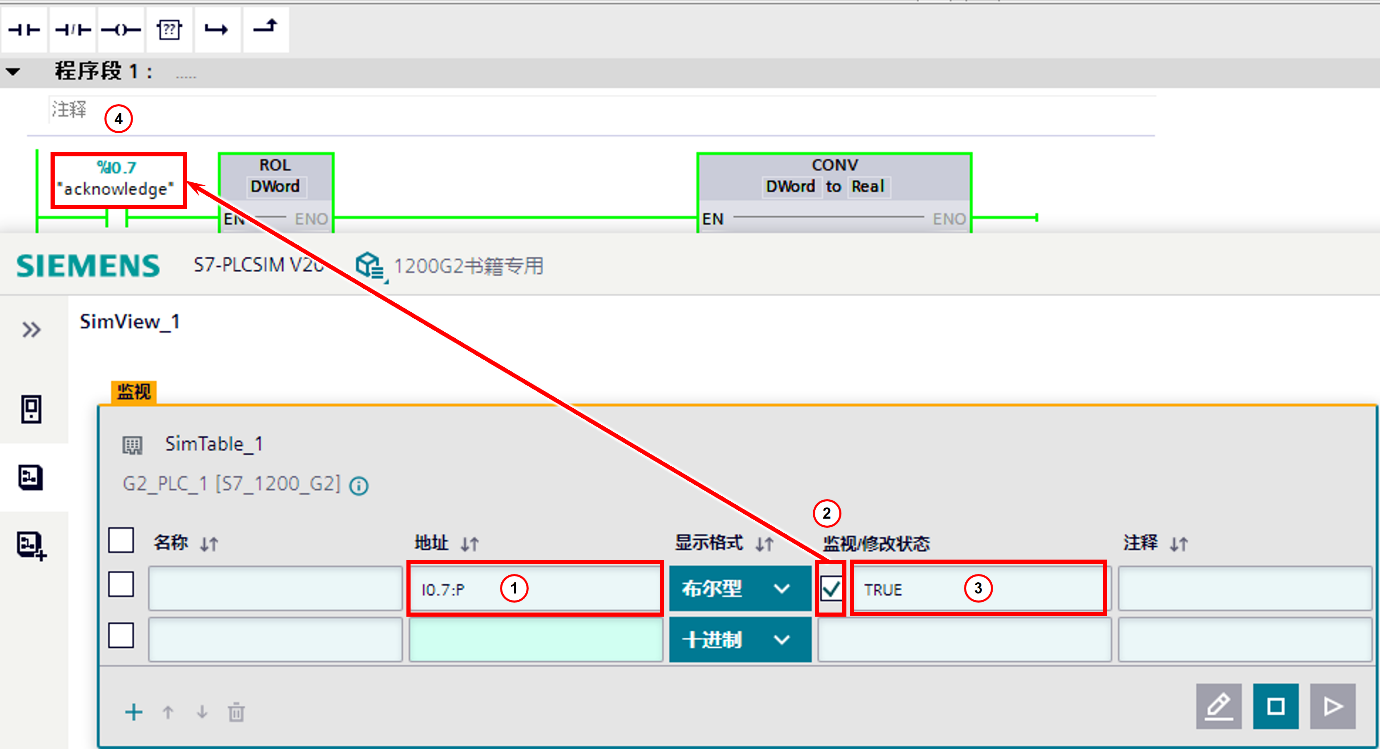

图4 SIM 表页面

① 需要仿真的变量地址；

② 是否激活仿真；

③ 监控/修改状态；

④ 实际变量状态会根据仿真修改。

5.事件

在 SIM 视图中还可以插入事件实例，用于仿真下列中断事件类别：

• 硬件中断（OB 4x）；
• 诊断错误中断（OB 82）；
• 拔出或插入模块（OB 83）；
• 机架或站故障（0B 86）。

插入事件实例后，在该事件实例的属性中需要绑定仿真实例和选择事件类别，使用模块的硬件标识符 LADDR 作为事件的触发源，模块的硬件标识符可以在模块的“属性”-“系统常数”标签中查看到，事件实例的属性如图5所示。

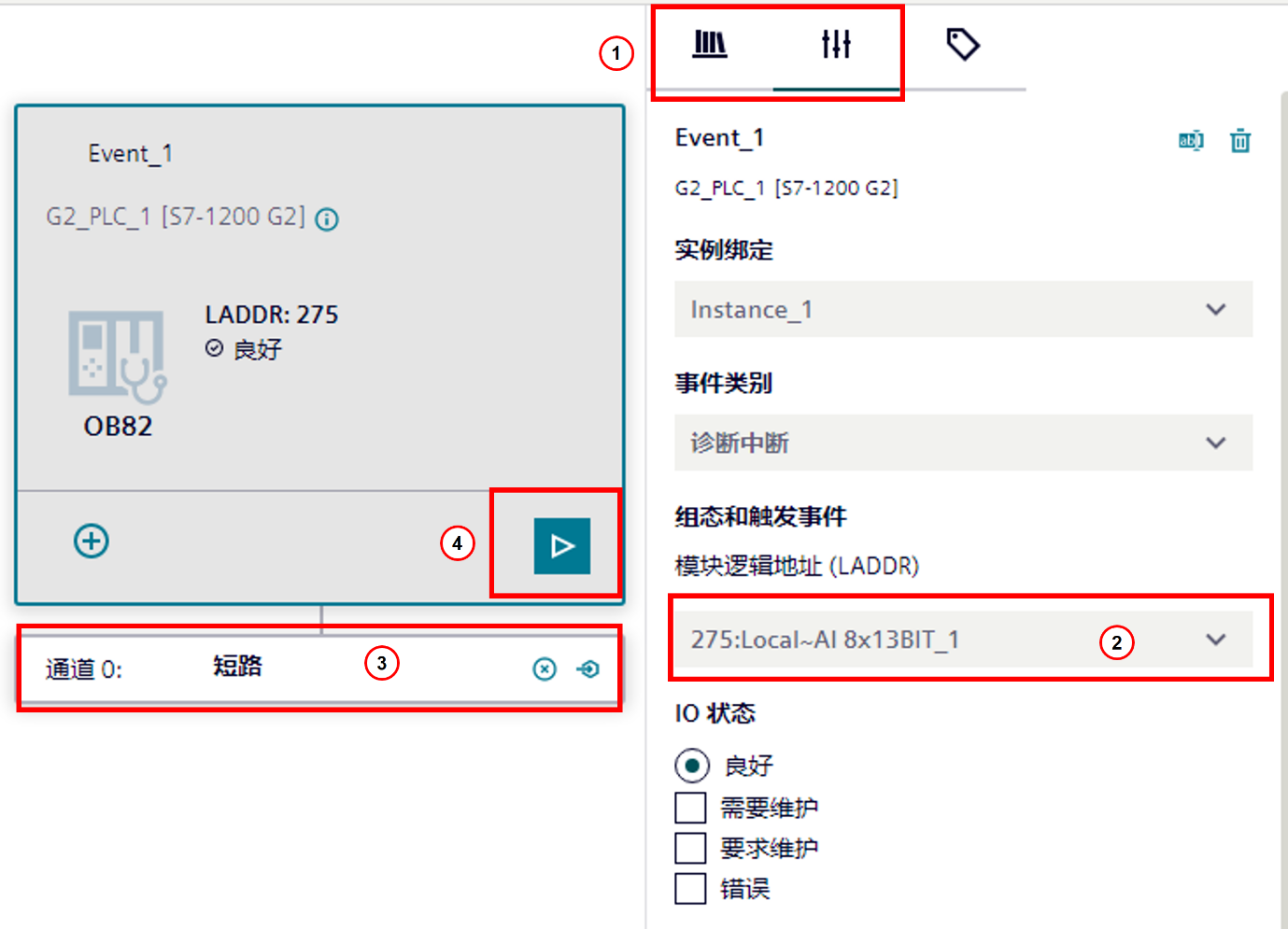

图5 SIM 表页面

① 库/属性切换，可在属性界面修改事件属性；

② 根据实际硬件选择硬件标识符如图6所示；

③ 选择触发通道及触发原因；

④ 启动中断仿真。

图6硬件标识符

6.序列

PLCSIM 项目视图中，参考图3，点击序列旁边的“+”，可以生成新的序列，该序列可以保存在 PLCSIM 项目中，用于多次的仿真。

序列通常是用来仿真具有时间序列的程序，序列中的每一行都相当于在每个时间节点上的执行步。序列窗口如图7所示。

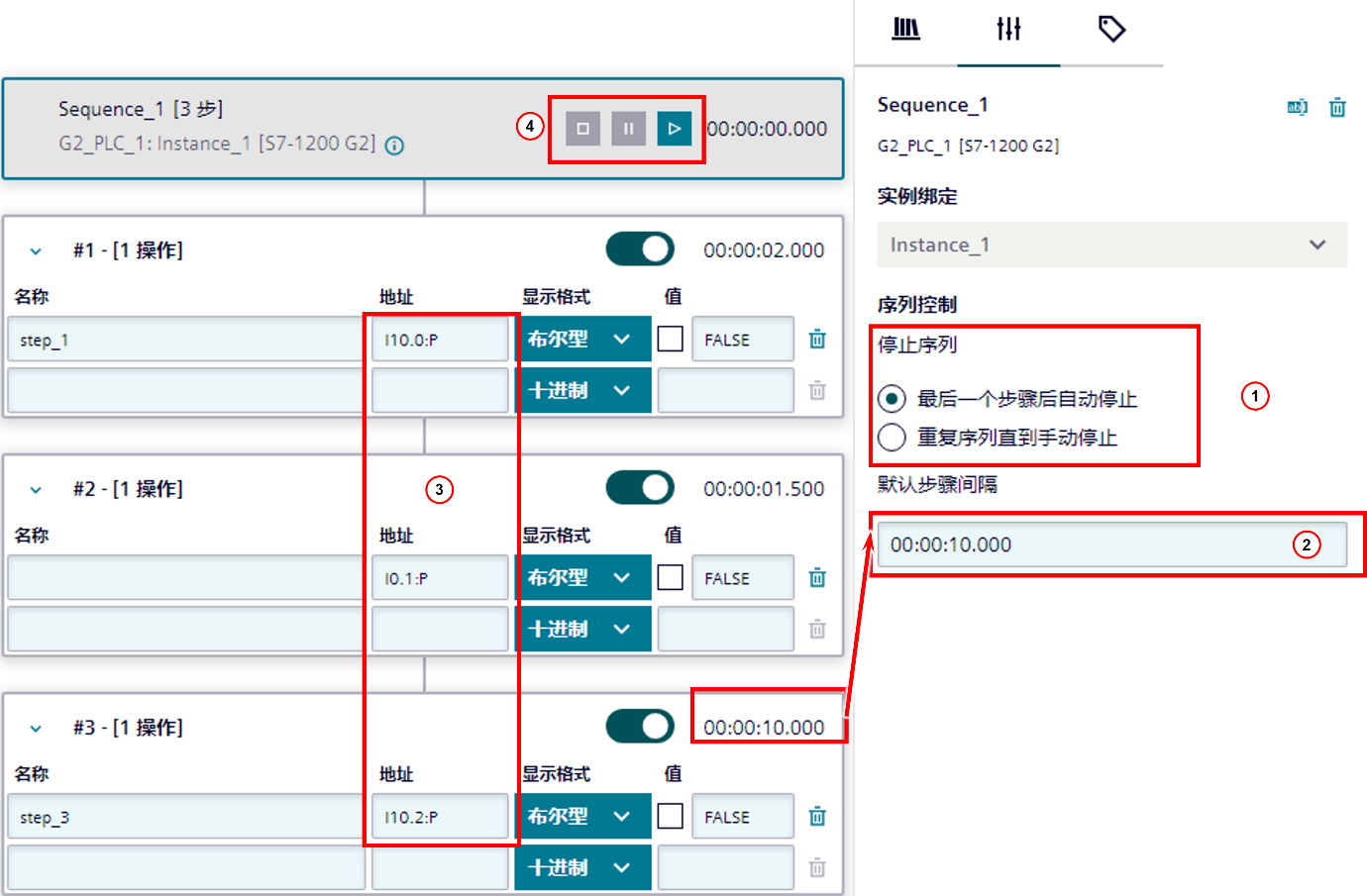

图7 序列编辑器页面

① 选择停止序列的方式；

② 设置默认步骤间隔时间；

③ 进行序列的时间；

④ 启动/停止序列。

点击“启动序列”按钮后，序列会依次根据设定时间开始依次执行，设定时间尚未到达时，不执行此变量，如图8所示。

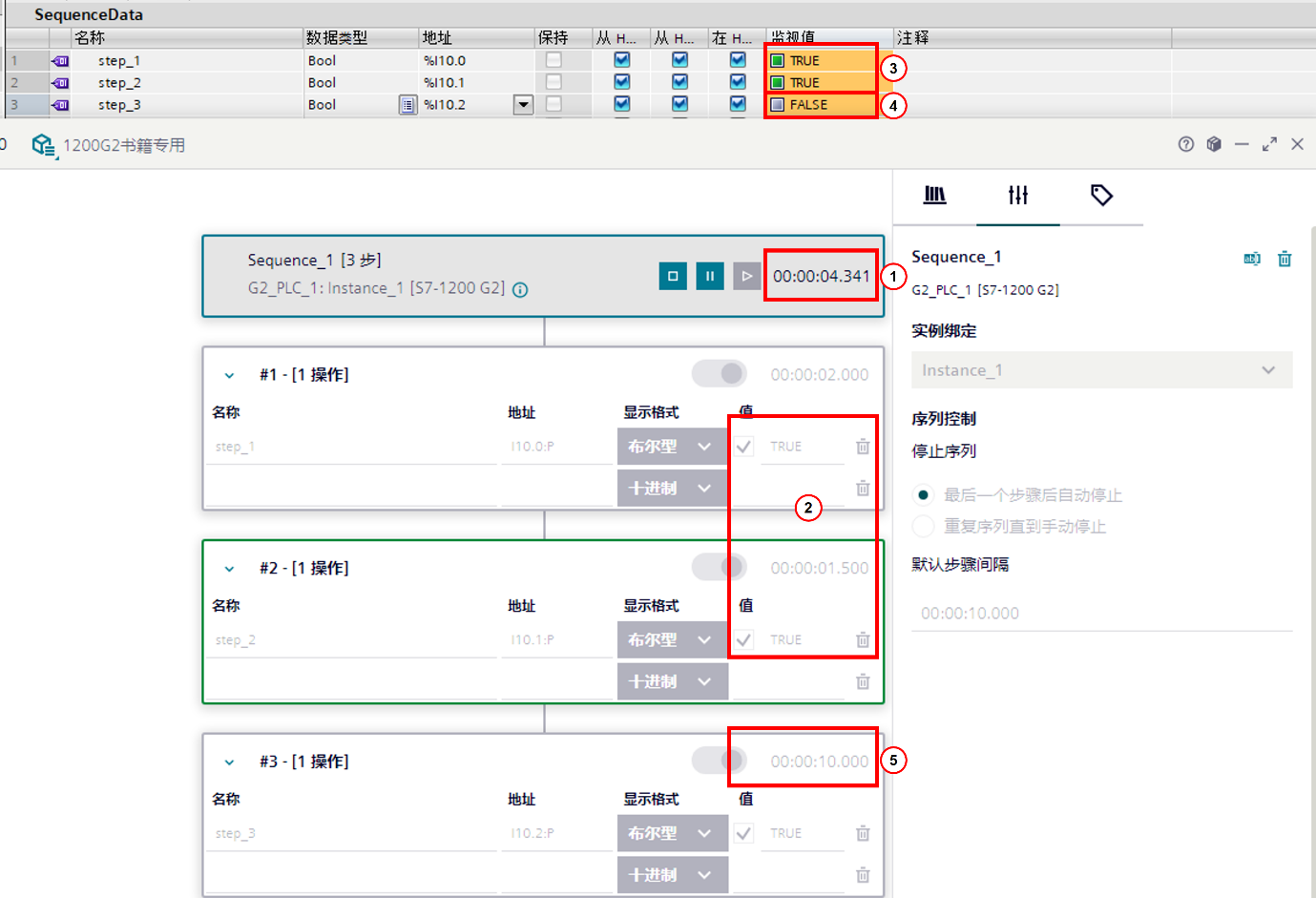

图8 启动序列

① 点击启动后，已激活序列的持续时间；

② 设定变量为“TRUE”，以达到变量激活时间；

③ 已经激活的变量；

④ 时间未到达，尚未激活的变量；

⑤ 设定第三个变量的激活时间为：10s 后。
