S7-200 SMART G2 迁移

移植前的准备工作

使用Mico/WIN SMART V3.1软件平台对源项目移植之前，需要明确移植之后是继续使用V3.0固件版本CPU（ST/SR 40、ST/SR60），还是使用V3.1固件版本CPU(ST32)。若为前者，则使用菜单“打开”源项目，若为后者，则使用菜单“迁移”源项目。

• 源工程是由Mico/WIN SMART V3.0创建，硬件为V3.0固件版本的CPU（ST/SR 40、ST/SR60），现在需要使用Mico/WIN SMART V3.1。

可点击“文件”---“打开”，源工程可以正常打开，系统配置信息及CPU型号均保持不变。

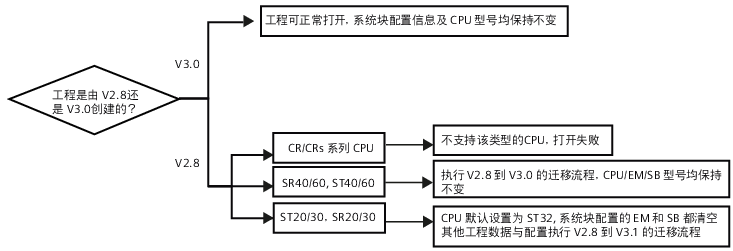

• 源工程是由Mico/WIN SMART V2.8创建，执行“打开”操作的过程，可参考下图

S7-200 SMART G2迁移

STEP 7-Micro/WIN SMART V3 （3.1 版）允许将 STEP 7-Micro/WIN SMART （2.8 版）或 STEP 7-Micro/WIN SMART V3（3.0 版）的工程及组态迁移至 S7-200 SMART G2 系列。在迁移过程中，原版本工程中所使用的 CPU、信号板（SB）、扩展模块（EM）将自动被替换为 S7-200 SMART G2 对应的 CPU、信号板（SB）、扩展模块（EM）。如果在迁移后发现 I/O 点 数不足，系统会自动添加额外的 S7-200 SMART G2 扩展模块来补足所需的 I/O 容量。

对于在 STEP 7-Micro/WIN SMART（2.8 版）之前版本中创建的项目，需要在 2.8 版 中打开并保存，然后将其迁移到 STEP 7-Micro/WIN SMART V3（3.1 版）。

1. 迁移工程

在“文件”(File) 菜单功能区的“操作”(Operations) 部分，单击“迁移”(Migrate) 按钮（见下图1），导航至包含待迁移工程的文件夹，并选择目标工程文件。

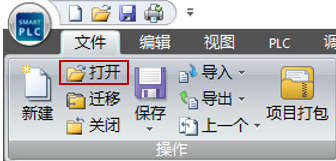

图1 迁移按钮

注意：对于V2.8版本使用ST20/30、SR20/30的工程，可以使用“打开”按钮方式完成迁移，但是不会弹出迁移窗口（见下图2）且会直接清空系统块的信号板/扩展模块配置。不建议使用这种方式！

单击“迁移”(Migrate) 按钮，选择目标工程文件后，会弹出迁移窗口：

图2 迁移窗口

迁移后模块：在下拉列表中，选择您所需的模块。系统将仅列出当前软件版本所支持的 S7-200 SMART G2 CPU 型号。

删除：删除当前选中插槽设备。

• 仅允许删除因迁移后 I/O 点数不足而添加的模块，这些模块在“迁移”列中标记为“+”。在“迁移”列中标记为“->”的模块不允许删除。

• 删除设备后，如果当前设备的 I/O 点数未达到迁移前模块的数量，系统将自动添加一个空插槽。

插入：允许在当前模块下方添加一个空插槽。新插入的空插槽不预设任何默认模块，需要手动进行选择和配置。

• 如您选择的迁移后设备的 I/O 点数少于迁移前设备时，系统将自动添加一个空插槽。

• 当迁移后设备的 I/O 点数已补足迁移时设备数量，插入按钮将禁用。

重置所有：恢复到打开迁移对话框的场景，显示系统推荐的迁移后主模块及其所需的扩展模块配置。

迁移：点击后，系统将根据当前迁移配置窗口中的配置，执行完整的工程迁移操作。

取消：清除迁移的配置。

2. 模块迁移规则

迁移CPU：在迁移过程中，系统会根据迁移前后 CPU 的 I/O 点数差异，自动调整扩展模块配置。

当迁移后的 CPU 的 I/O 点数大于或等于迁移前的 CPU 时：

• 系统将不会自动添加额外的扩展模块

当迁移后的 CPU 的 I/O 点数小于迁移前的 CPU 时：

• 系统将根据特定规则自动添加足够的扩展模块，以补足与迁移前 CPU 相同的 I/O 点数

• 扩展模块的默认插槽为第一个可用的空插槽

• 如果原工程中包含 DP01 模块（当前版本不再支持 DP01），则扩展模块将从 DP01 原所在的插槽位置开始添加

• 输入/输出（I/O）地址将根据 CPU 型号自动计算并填充，只读。

迁移信号板SB：只有在原始工程中配置了信号板的情况下，SB0/SB1 的迁移选项才会在迁移列表中显示。当前版本仅支持 CM01 模块的迁移；对于其他类型的信号板，其配置在迁移后将被清除。

迁移扩展模块EM：迁移列表中将显示原始工程中已配置的扩展模块。

• DP01 模块：仅迁移 DP01 之前的模块。DP01 及其后模块不迁移，其配置将被清除，对应的 I/O 变量也将被删除。如果工程使用了这些已删除的 I/O 变量，将导致编译错误

• 输入/输出（I/O）起始地址：值保持不变，只读

• 模块类型

– 优先选择同名的扩展模块

– 若无同名的模块，则自动选择一个点数浪费最少的模块

如果所选目标扩展模块的 I/O 点数小于原模块的点数，系统将自动利用空闲槽位进行扩展，直至满足原模块所需的全部 I/O 点数, 该补充模块的 I/O 起始地址被设置为补充I/O 点的起始地址。

3. I/O变量迁移规则

在设备迁移过程中，如果迁移设备的 I/O 点数少于原设备，系统将执行以下流程：

• 不添加扩展模块：系统将删除多余 I/O 变量

• 添加扩展模块：在扩展模块配置中，I/O 变量命名采用混合命名

– 模块点数补充区：扩展模块中用于弥补模块 I/O 点数不足的地址段，继承原模块命名规则。

– 添加模块自有区：超出弥补模块 I/O 点数范围的地址段，采用添加模块标准命名规则。

4. 系统块配置迁移规则

同步选项将根据迁移后模块的类型进行确定。值得注意的是，若迁移前的对应模块

（CPU/SB/EM）未包含某项配置，则该配置项将不会同步至迁移后的模块或因补足 I/O 点数添加的模块。

完成工程迁移后，请在新工程内检查系统块配置 。
