S7-200 SMART G2 模块安装及拆卸

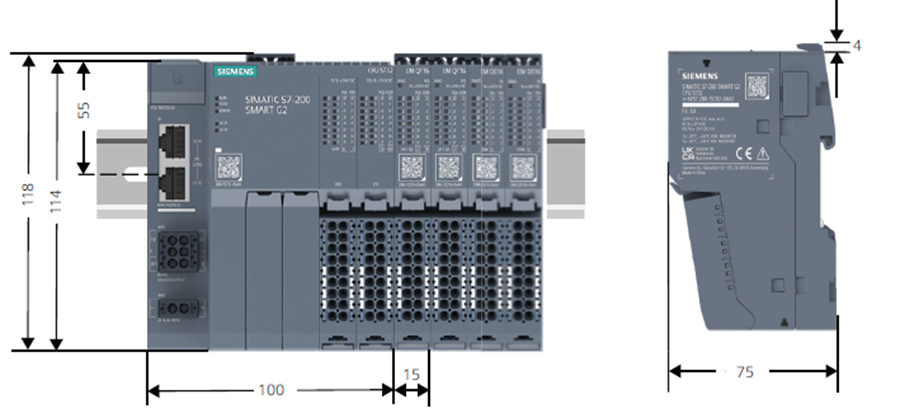

S7-200 SMART G2 设备安装尺寸

1. 安装和拆卸 CPU

CPU 可以很方便地安装到标准 DIN 导轨上。

在安装或拆卸任何电气设备之前，请确保已切断该设备的电源。 同时，还要确保已切断所有相关设备的电源。

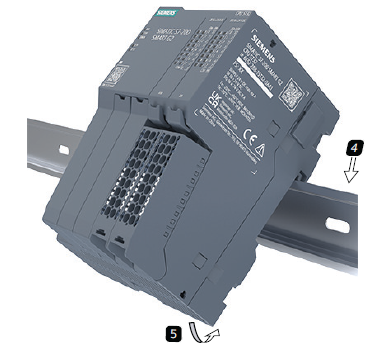

将 CPU 安装在 DIN 导轨上

按照下面的步骤在 DIN 导轨上安装 CPU。

1. 安装 DIN 导轨；每隔 75 mm 将导轨固定到安装板上。

2. 确保 CPU 和所有 S7-200 SMART G2 设备都已断电。确认 CPU 的安装导轨释放按钮未被按下。

3. 将 CPU 挂到 DIN 导轨上方。

4. 向下转动 CPU ，直至听到"咔嗒"一声，表明安装导轨释放按钮已锁定到位。

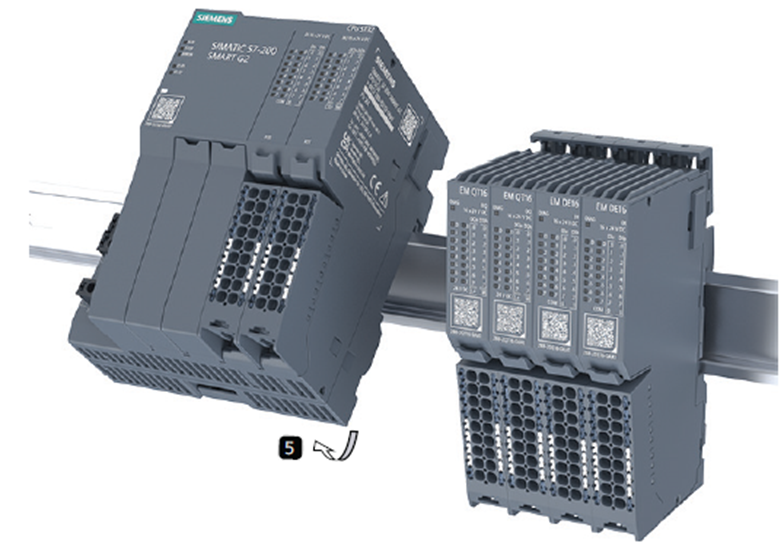

从 DIN 导轨上拆卸 CPU

按照下面的步骤从 DIN 导轨上拆卸 CPU。

1. 切断 CPU 和连接的所有扩展模块的电源。

2. 断开连接到 CPU 的所有线缆。

3. 按下 CPU 及其相邻模块的安装导轨释放按钮， 以松开他们之间的连接。

说明

安装导轨释放按钮位于 CPU 或扩展模块上方。

4. 如果连接了扩展模块，则向左滑动 CPU，将其从扩展模块连接器脱离。

5. 向上转动 CPU 使其脱离导轨，然后从系统中卸下 CPU。

二、安装和拆卸信号板

在 CPU 中安装信号板

请按以下步骤安装信号板

1. 确保 CPU 和所有 S7-200 SMART G2 设备与电源断开连接。

2. 断开连接到 CPU 的所有线缆。

3. 将 M3 螺丝刀插入信号板上方的预留槽中，然后撬开空白板盖板， 然后将其从 CPU 上拉出以将其卸下。收好板盖以备再次使用。

4. 将信号板下端挂到 CPU 扩展槽下端 ，然后向下按压直至其卡入到位。

拆下 CPU 中的信号板

请按以下步骤拆卸信号板

1. 确保 CPU 和所有 S7-200 SMART G2 设备与电源断开连接。

2. 将模块直接从 CPU 上部的安装位置中取出。请参考更换端子排 (页 109)

3. 将盖板重新装到 CPU 上。

三、安装和拆卸扩展模块

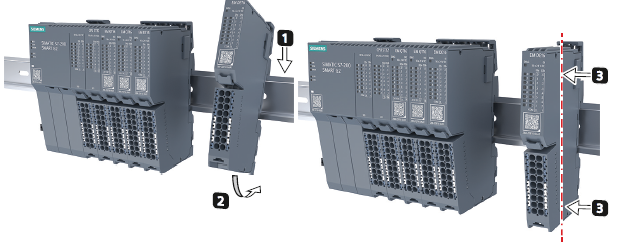

安装扩展模块

按照下面的步骤安装扩展模块：

1. 确保 CPU 和所有 S7-200 SMART G2 设备与电源断开连接。

2. 卸下 CPU 或扩展模块右侧的 I/O 总线连接器盖。将螺丝刀插入盖子上方的槽口，轻轻撬动以松开并取下盖子。收好盖以备再次使用。

将扩展模块连接至 CPU。

1. 在安装导轨上安装扩展模块。将扩展模块放置在 CPU 右侧。确认扩展模块的安装导轨释放按钮未被按下。

2. 向下转动扩展模块 ，直至听到"咔嗒"一声，表明安装导轨释放按钮已锁定到位。

3. 将模块的 I/O 总线连接器柱脚与 CPU 或模块的孔对齐，然后牢牢按压组件，直到柱脚卡入到位。

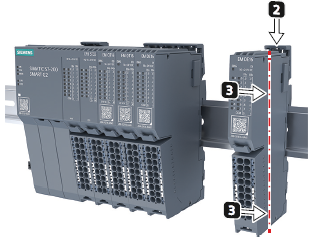

拆卸扩展模块

按照下面的步骤拆卸扩展模块：

1. 确保 CPU 和所有 S7-200 SMART G2 设备与电源断开连接。

2. 在要卸下的扩展模块上，用力按下安装导轨释放按钮。

3. 将 扩展模块向右平移。

4. 将扩展模块向上旋转，并从导轨上取下扩展模块。
