SMART G2 CPU 模块接线介绍

CPU ST32 DC/DC/DC(6ES7288-1ST32-0AA0)接线图

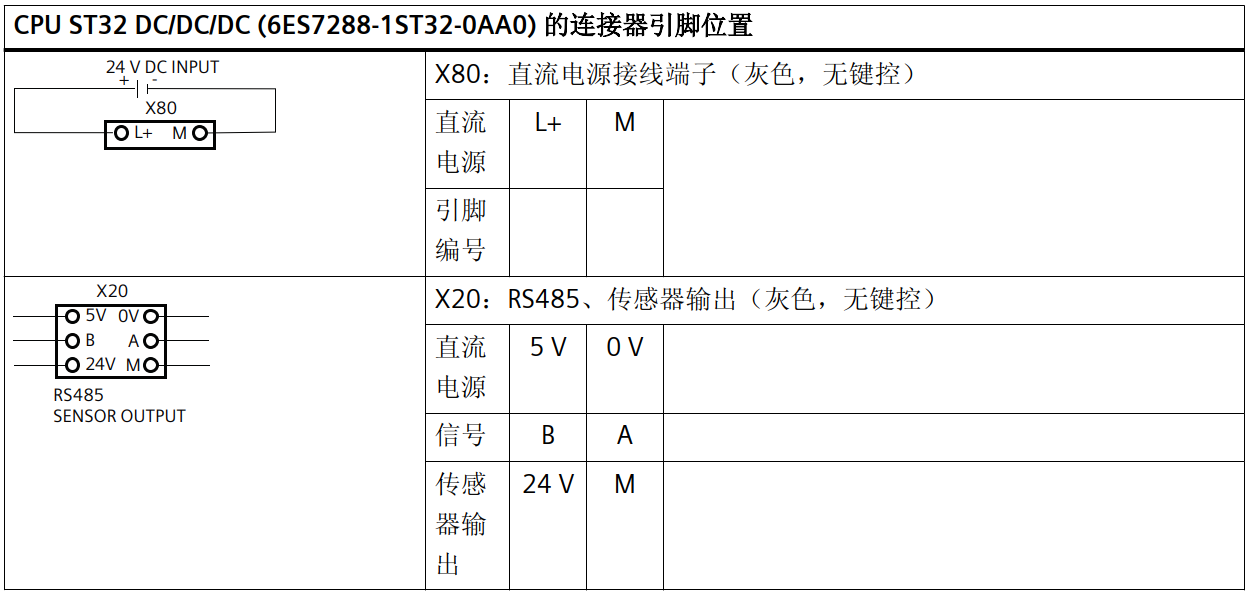

1. CPU模块上的连接器引脚位置见下图1所示：

图形用户界面, 表格 AI 生成的内容可能不正确。

图1. CPU模块上连接器引脚位置

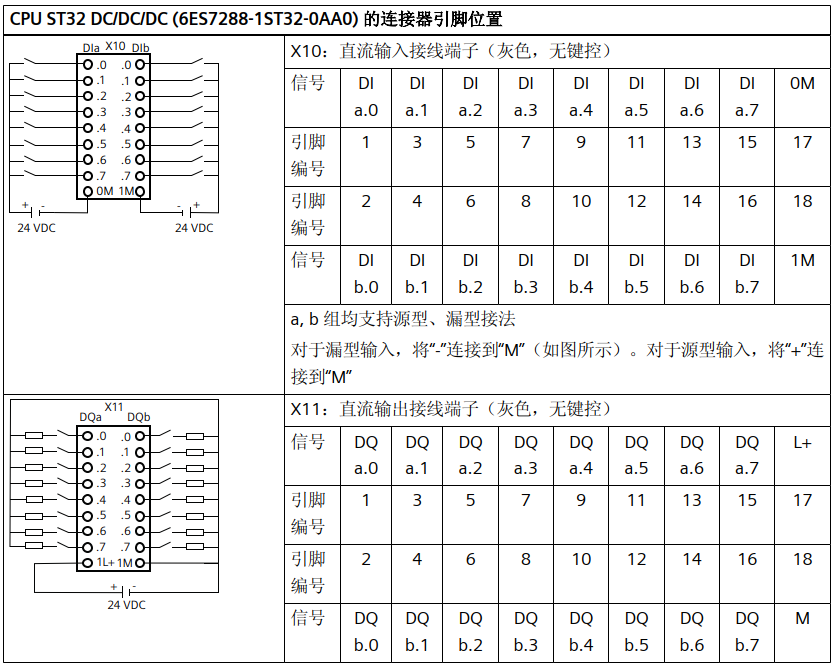

2. CPU模块上的DI/DQ接线引脚位置及接线图见下所示：

图片包含 图示 AI 生成的内容可能不正确。

图2. DI/DQ接线引脚位置

图示 AI 生成的内容可能不正确。

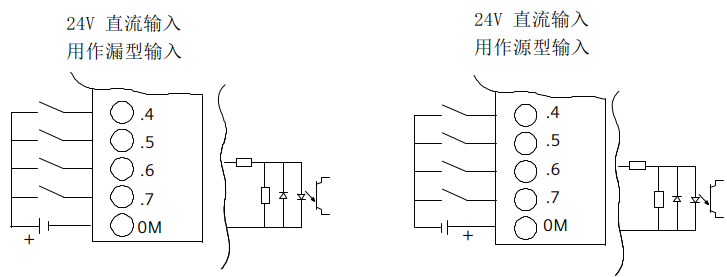

图3. 漏型、源性接线示意

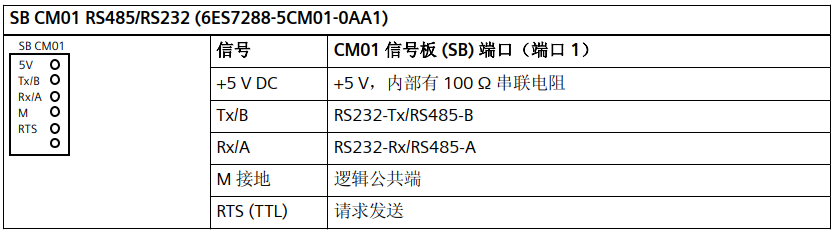

3. CPU模块上的信号板SB CM01接线引脚说明见下图4所示：

表格 AI 生成的内容可能不正确。

图4. SB CM01接线引脚说明
