PLC访问保护-本地用户管理

用户与角色

S7-1200 /S7-1200 G2/ S7-1500 等 CPU 中的用户、角色和 CPU 功能权限的管理方式（用户管理和访问控制，UMAC）已改进。可在 TIA Portal 的项目用户和角色编辑器中，管理所有项目用户及其对项目中所有 CPU 的权限（例如访问权限）。

软件和硬件需要满足如下要求：

TIA Portal ，≥ V19

S7-1500， ≥ V3.1

S7-1200，≥  V4.7

S7-1200 G2 (TIA Portal V20) ，≥ V1.0

软件控制器 ，≥ V30.1

下文说明的功能，仅适用于这些固件版本的CPU。文中软件使用的是 TIA 博途 STEP 7 专业版 V20.0 update 4。对于 HMI 设备，无法通过本地或集中用户 (TIA Portal V19/V20) 进行身份验证。此功能在下文中也称为“本地用户管理和访问控制”。

用户与角色的配置

在项目视图>项目树>“安全设置 > 用户和角色”(Security Settings > Users and roles) 区域管理用户及其权限，从而控制访问权限。

• 在“用户”里添加各种用户，给用户分配相应的角色，以获取相应的运行系统权限，如图1所示；
• 在“角色”中添加、命名新角色，给此角色分配相应的访问权限（运行系统权限），如图2所示，可以根据需要添加多个用户自定义角色。

TIA Portal 保存用户自定义角色中的 CPU 功能权限分配，以及每个 CPU 中分配了这些角色的用户。没有预定义 CPU 功能权限的系统定义角色。在下载组态后，用户管理功能在相应的 CPU 中生效。下载后，每个 CPU 都“了解”用户可以访问的服务以及可以执行的具体功能。

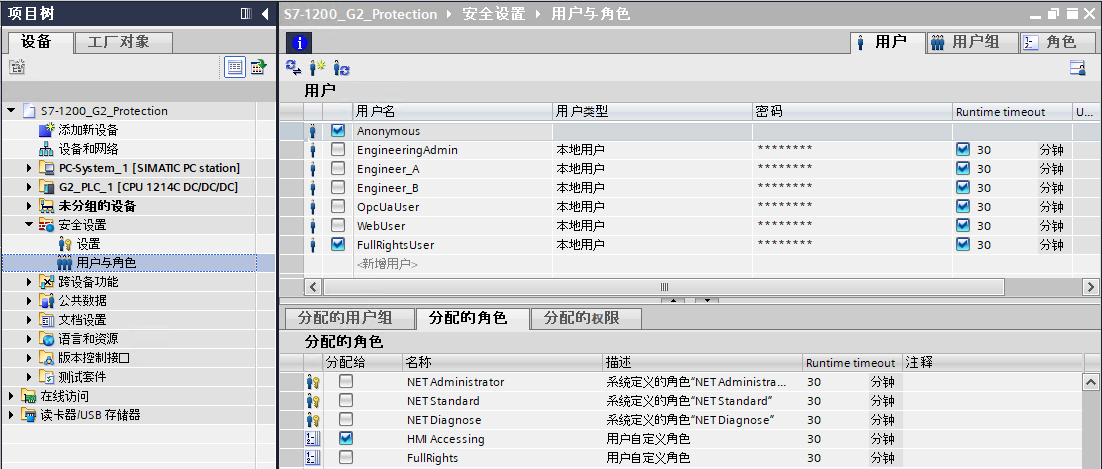

图1.  用户与角色

用户、角色和功能权限

定义用户和角色的目的是设置项目和设备的访问权限，访问权限包括：工程组态权限和运行系统权限。

• 工程组态权限需要在设置“项目保护”后才能分配工程组态权限，为用户分配登录项目后的项目的编辑和访问权限。
• 运行系统权限在不设置“项目保护”的情况下也可以进行设置，用于分配对 PLC 的通过博途、HMI 以及 Web 浏览器的访问权限。

工程组态权限（如需要，可进行设置）

包括项目的访问权限和：

• 以只读权限打开项目
• 打开并编辑项目
• 升级TIA Portal 通过用户与角色编辑器管理所有 CPU 功能权限。
• 导入项目文本
• 查看用户和角色
• 管理用户和角色
• 编辑库类型

包括项目中 S7-1200 G2 的访问权限有：

• 编辑硬件配置
• 编辑PLC程序
• 下载PLC
• Edit Safety-related project data
• 监视PLC程序
• 在线修改PLC程序
• 创建并编辑轨迹Trace

运行系统权限

通过博途、HMI、Web 浏览器可设置对 S7-1200 G2 访问的权限，如图2所示：

• 读访问权限
• HMI 访问权限
• 完全访问权限
• Web 服务器-更改操作模式
• Web 服务器-更改Web服务器的默认页面
• Web 服务器-读取诊断
• Web 服务器-确认报警
• Web 服务器-读取CPU的Syslog缓冲区
• Web 服务器-更改时间设置
• Web 服务器-下载服务数据
• Web 服务器-读取过程数据
• Web 服务器-写入过程数据
• Web 服务器-打开用户自定义Web页面
• Web 服务器-管理用户自定义Web页面
• Web 服务器-读取文件
• Web 服务器-写入/删除文件
• OPC UA 相关功能，在 S7-1200 G2 V4.1 及以上版本开始支持，支持 OPC UA 相关功能后，此处可见。

图2. 为自定义角色分配 PLC 的运行系统权限

功能权限的访问级别

若要进行访问控制，需要创建具有必要功能权限（运行系统权限）的相应用户和角色。

访问级别和相关功能权限之间的分配基于已知的访问级别：

• 完全访问权限：用户必须具有功能权限“完全访问”的角色，对于 F-CPU，必须具有功能权限“完全访问（包括故障安全）”的角色。只有当至少一个用户具有“完全访问”或“完全访问（故障安全）”功能权限时，才能下载 CPU 组态。
• 只读访问权限：用户必须具有功能权限“只读访问”的角色。只读访问权限可以上传 PLC 站点。
• HMI 访问权限：用户必须具有功能权限“HMI 访问”的角色。

如果用户不具备这些指定的功能权限，则该用户也没有 CPU 的访问权限。

访问级别的层级结构以及相应的功能权限保持不变：

• 具有完全访问权限的用户还具有“只读访问”和“HMI 访问”功能权限。
• 具有只读访问权限的用户也具有“HMI 访问”功能权限。

本地用户管理访问控制的激活/禁用

S7-1200 G2 V1.0 CPU 仅支持本地用户管理的访问控制，可在 CPU 属性的“保护和安全 > 访问控制 ”(Protection & Security > Access control) 选项卡中进行组态，如图3所示。

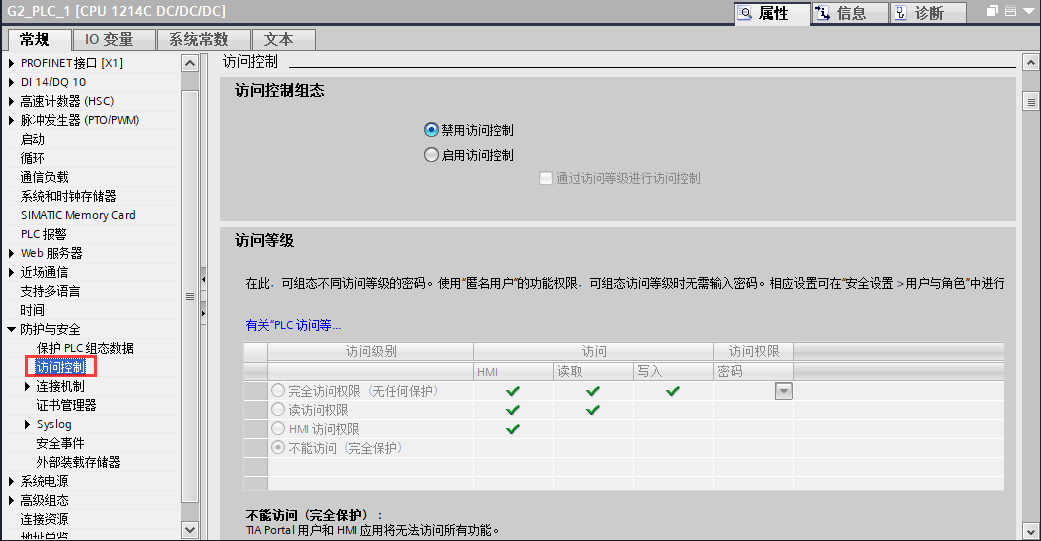

图3. 访问控制

• 禁用访问控制：除了用于在线传送证书的 GDS 推送功能外（S7-1200 G2 V1.0 不支持该功能），每个用户都可以完全访问所有功能。

禁用访问控制后，分配了角色和功能权限的用户不会下载到 CPU 中，即，用户与角色里面的配置不会生效。因而，在线访问不需要输入用户名及密码，且几乎可以对 CPU 所有的功能进行在线访问。

• 启用访问控制：已组态的用户及其分配的角色和附带的关联功能权限在下载后生效。

启用访问控制有两种设置方式：

• 启用访问控制，不启用“通过访问等级进行访问控制”
• 启用访问控制，启用“通过访问等级进行访问控制”

启用访问控制方式一：启用访问控制，不启用“通过访问等级进行访问控制”

CPU 属性>防护与安全>访问控制中勾选启用访问控制，但不选择”通过访问等级进行访问控制“，如图4所示。

访问权限在“访问等级”表格中无法直接进行配置，所有访问控制通过“用户与角色”编辑器进行配置。图中显示的选中的权限“HMI 访问权限”指示的是，匿名(Anonymous)用户当前所分配的访问权限。这里不显示其他用户所分配的访问权限。

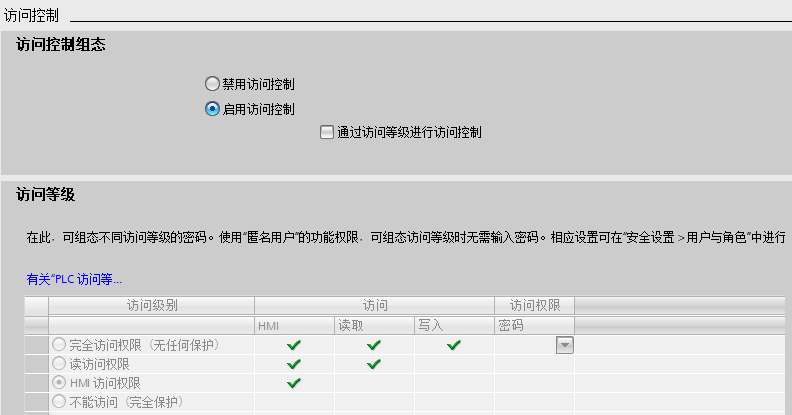

图4. 启用访问控制

示例：

匿名用户具有 HMI 访问权限

添加”Admin”用户，具有完全访问权限（编程、上传、下载和调试程序），配置过程如下：

创建 HMI_Accessing 角色并且为其分配运行系统权限为 HMI 访问权限，如图5所示。

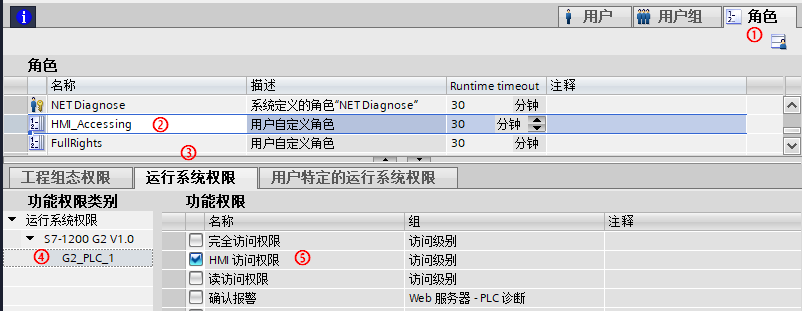

图5. 为角色分配 HMI 访问权限

① 打开用户与角色，切换到角色编辑器

② 新增仅支持 HMI 访问的角色

③ 选择运行系统权限

④ 选择需要访问的 PLC

⑤ 选择相应的访问权限，这里是 HMI 访问权限

创建 FullRights 角色并且为其分配完全访问权限，如图6所示。

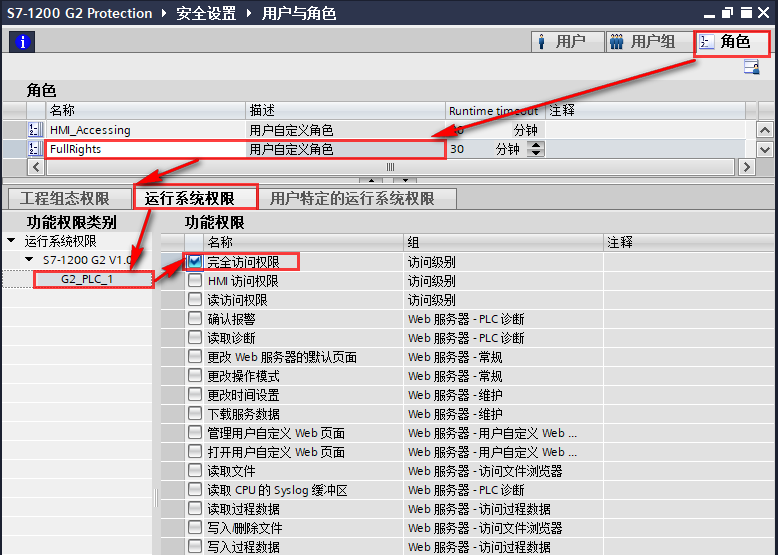

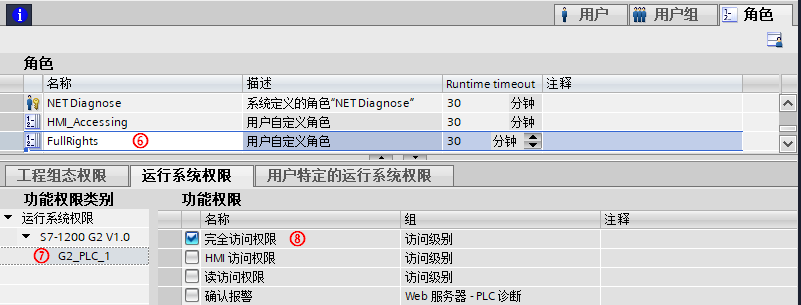

图6. 为角色分配完全访问权限

⑥ 新增支持完全访问权限的角色

⑦ 选择需要访问的 PLC

⑧ 选择权限：完全访问权限

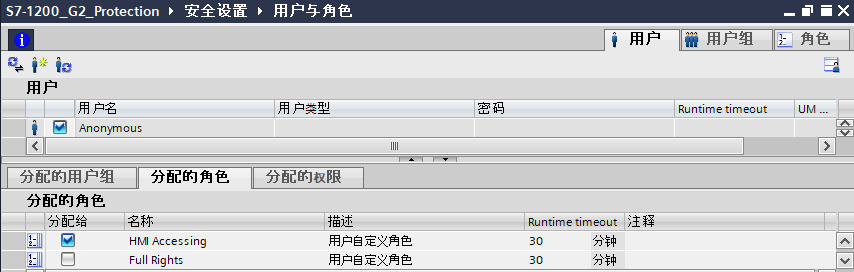

为匿名用户指定角色，如图7所示。

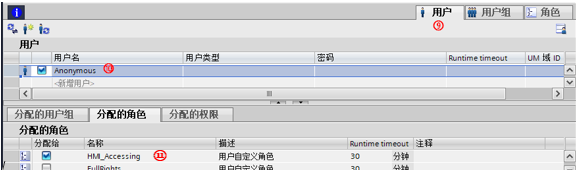

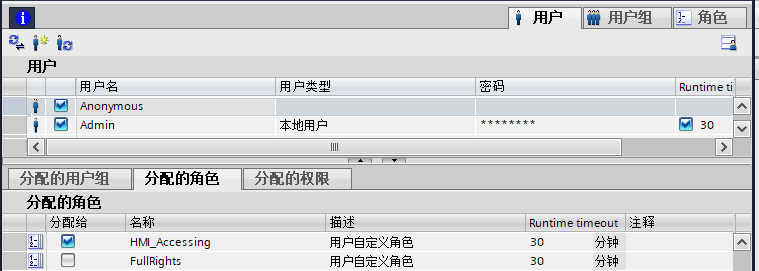

图7. 为匿名(Anonymous)用户指定角色

⑨ 切换到用户编辑器

⑩ 激活匿名账号

⑪ 匿名账号分配访问权限： HMI 访问

新增 Admin 用户，设置密码，如图8所示。

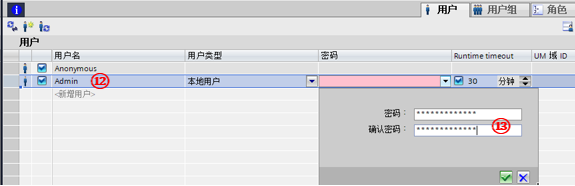

图8. 具有完全访问的用户 Admin 配置：新增用户并设置保护密码

⑫ 新增用户：Admin

⑬ 设置保护密码

为 Admin 用户分配角色，如图9所示。

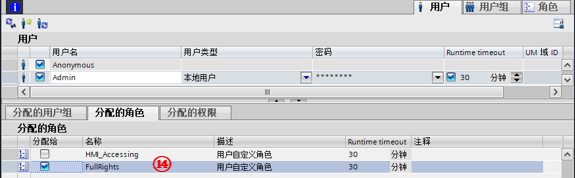

图9. 分配完全访问权限

⑭ 为 Admin 用户分配具有完全访问权限的角色

通过上述配置步骤，实现 HMI 连接不需要输入密码（与是否进行 TLS 加密安全通信无关）；而 PLC 编程调试、上下载程序等需要输入账号: Admin，及正确的密码。

启用访问控制方式二：启用访问控制，通过访问等级进行访问控制

使用“通过访问等级进行访问控制 ...”(Access control via access levels ...) 选项时，不能直接在访问等级设置表中选择访问等级。只能通过以下一种方式为新的本地用户管理设置此选项：通过“匿名”(Anonymous) 用户的访问保护功能权限。

系统默认在项目中创建本地用户“匿名”(Anonymous)。借助此用户，可以在没有用户名和密码的情况下进行登录时，确定项目中 CPU 的访问等级。基于安全原因考虑，匿名用户已取消激活，使用前需激活。

示例：

• 如果“匿名”(Anonymous) 用户被禁用或者“匿名”(Anonymous) 用户虽然激活但没有分配任何功能权限，则没有用户名和密码任何人都不能登录（对应于访问级别“不能访问（完全保护）”(No access (complete protection))）。

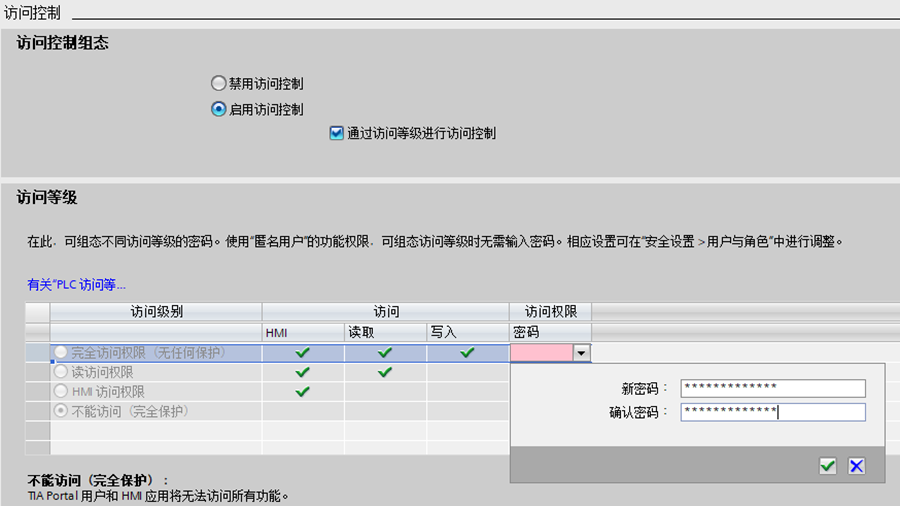

图10. 设置访问密码

• 如果“匿名” (Anonymous) 用户被激活并且 CPU 的“完全访问”(Full access) 功能权限通过相应的角色分配给该用户，则此设置的结果为“无保护”(No protection)。通过在 CPU 属性的“保护和安全”(Protection & Security) 区域中设置“无访问保护”(No access protection)，也可以到达此目的。

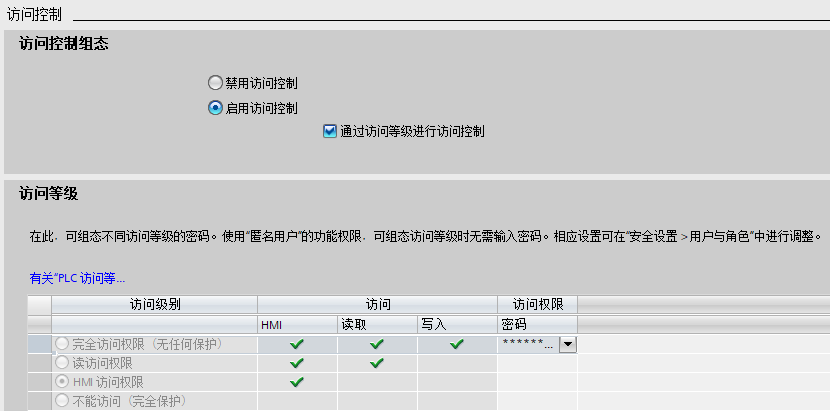

图11.  匿名用户 HMI 访问权限

对于完全访问或完全访问（故障安全），必须在表中组态完全访问密码，以实现访问保护。对于在运行期间需要获取 CPU 完全访问的用户（例如，将项目下载到 CPU 上），必须使用此密码登录后才能执行此操作。

密码保护的 HMI 访问

对于 S7-1200 G2，HMI 连接必须使用安全通信（TLS 加密），此特性与访问控制无关，如图12所示。

图12. 仅支持 PG/PC 和 HMI 安全通信

对于 HMI 连接，另外可以使用密码进行另一种层次的访问保护，但当前的西门子各版本经典 WinCC、博途 WinCC 和操作员面板连接仅支持密码输入，不支持用户名输入，因此配置密码保护 HMI 通信，需要注意：

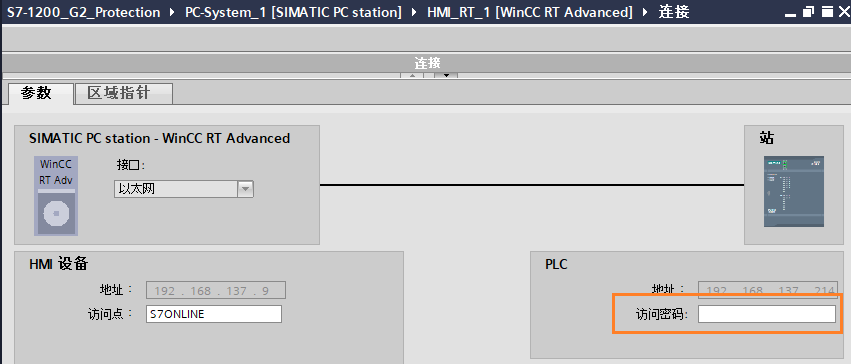

图13.  HMI 连接访问密码

HMI 是否需要输入密码进行连接通信，访问控制配置有以下三种情况：

情况一：禁用访问控制

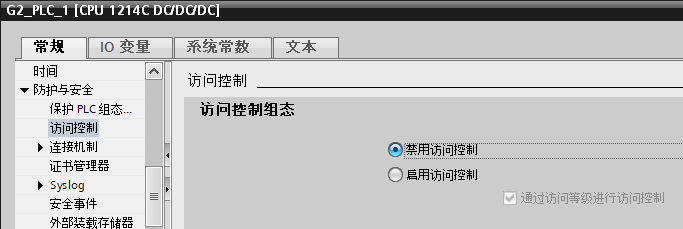

图14. 禁用访问控制

情况二：启用访问控制（无论是否启用通过访问等级进行访问控制），需要启用匿名( Anonymous )账号，且匿名账号至少分配 HMI 访问权限：

图15. 启用访问控制

图16. 激活匿名用户具有 HMI 访问权限

情况三：启用访问控制，且启用通过访问等级进行访问控制, HMI 连接保护密码输入的是 PLC 访问等级里所输入的密码:

通17. 通过访问登记进行访问控制

如何激活“允许来自远程对象的 PUT/GET 通信访问”？

如果需要启用启用允许来自远程对象的 PUT/GET 通信访问，如图18所示，两种配置方法：

• 禁用访问控制；
• 启用访问控制，匿名用户至少具有 HMI 访问权限。

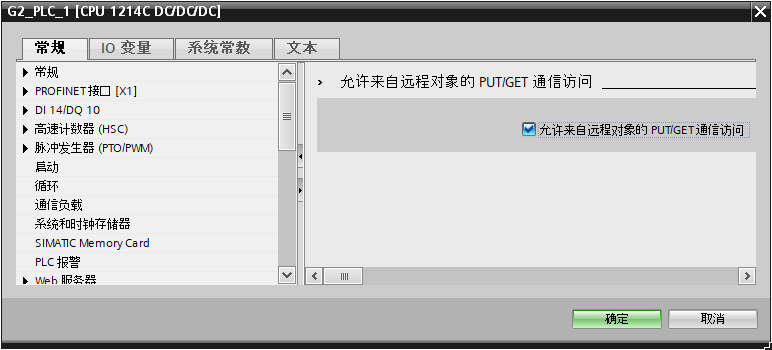

图18. 激活允许来自远程对象的 PUT/GET 通信访问
