BOP-2面板快速调试以及静态识别的步骤

Bop-2面板快速调试步骤

快速调试主要是输入电机相关的铭牌参数以及一些基本驱动控制的参数，使变频器可以良好的驱动电机运转，一般在恢复出厂设置或者更换电机后需要进行此操作，按照一下快速调试的流程设置参数，即可完成快速调试。

BOP-2面板快速调试的步骤：

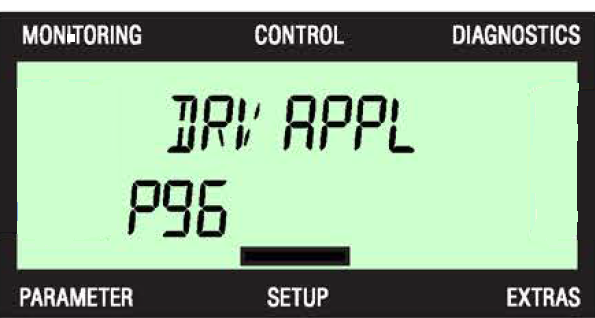

注：由于应用等级参数P96选择不同的值会对后续需要调整的参数产生一点很小的变化，但调整的思路以及大部分的参数都不会有所变化，所以本文档仅针对应用等级为Expert的应用等级（P96=0）

1）使用和键将光标移动到“SET UP”,按键进入“SET UP”菜单
2）使用和键找到“RESET”,按键激活复位出厂设置，自动进入快速调试的步骤
3）使用和键，可选择应用等级或“Expert”设置，本文档选择“Expert”，按键
4）电机铭牌参数开始输入，P100选择电机标准,按 键
5）使用和键，选择KW和50HZ，按键

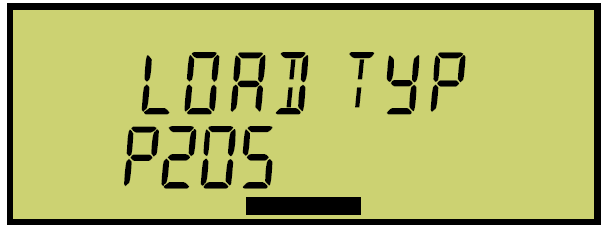

6）使用和和键，设置变频器的过载能力

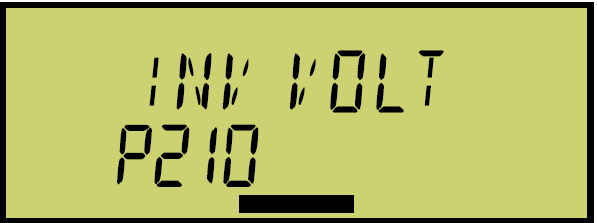

7）使用和和键，设置变频器的电源电压

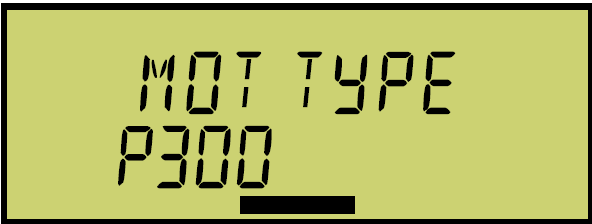

8）使用和和键，设置电机类型

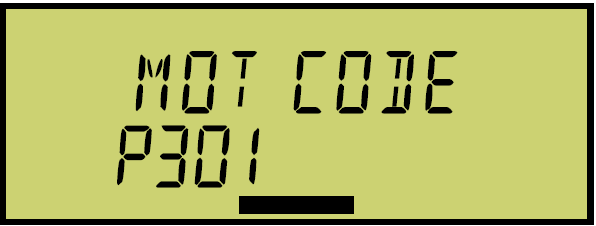

9）若选择了带电机代码的电机，需要使用和和键，在P301中填写电机代码

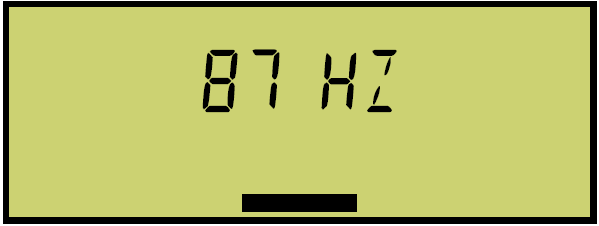

10）电机 87 Hz 运行。只有选择了 IEC 作为电机标准（P100 =KW 50HZ ），BOP-2 才会显示该 步骤。
11）输入P304电机的额定电压，按键, 使用和键，输入电压值，按键
12）输入P305电机的额定电流，按键, 使用和键，输入电流值，按键
13）输入P307电机的额定功率，按键, 使用和键，输入功率，按键

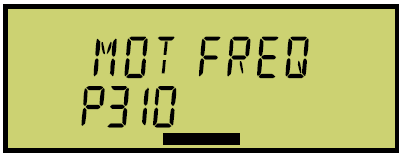

14）输入P310电机的额定频率，按键, 使用和键，输入频率，按键
15）输入P311电机的额定转速，按键, 使用和键，输入额定转速，按键

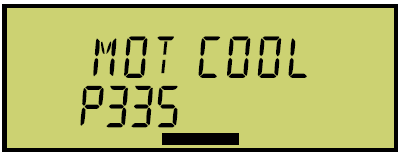

16）使用和键，选择电机的冷却方式，按键 P335=0   自冷却 P335=1   外部冷却 P335=2   水冷 P335=128无风扇

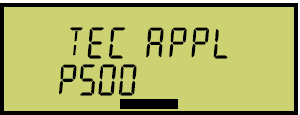

17) 使用和键，选择合适的应用，按键

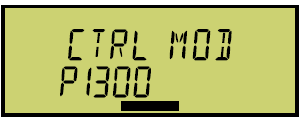

18) 使用和键，选择控制模式，按键

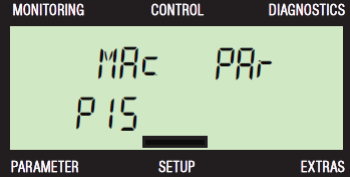

19)为满足不同接口定义，变频器提供了多种预定义接口宏，利用定义接口宏可以方便的设置命令源和设定值源，通过修改参数P15的值来实现，宏的具体参考相关手册。 默认P15=41,为DI0作为ON/OFF2，AI0 模拟量电压-10v-+10v调速。
20）用同样方法设置P1080最小运行速度和P1082最大运行速度
21）用同样的方法输入模拟量输入0的比例系数
22）用同样方法设置P1120斜坡上升时间和P1121斜坡下降时间

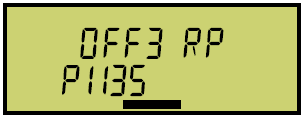

23）用同样方法设置OFF3的斜坡下降时间
24）P1900是设置电机识别和速度控制器的优化。 P1900=0：不做优化 P1900=1：静态电机数据识别+旋转电机数据检测 P1900=2:执行静态电机数据识别
25）使用和和键选择P1900的值，选择P1900=1
26）结束以上步骤
27）使用和和键选择“YES”
28) “BUSY”表示变频器处于参数修改的进程中
29）“DONE”表示调试完成。若有故障，则显示“FAULT”，排除故障，再重新调试

如果在基本调试中选择了MOT ID（P1900=1/2），在基本调试结束后会显示报警A07991，此时您必须启动电机，通过端子排、现场总线或操作面板接通电机均可以，接通后变频器会检测相连的电机数据，在检测结束后，变频器会自动停止电机，且A07991消失，表示基本调试结束。
