宏54 USS 控制功能介绍

预设置（宏）54：USS 控制

功能描述：

DI0吸合时启动，断开时OFF2停车

选择宏54，默认为端子启动，通讯调速，波特率为38400（P2020），2个PZD（P2022），4个PKW（P2023），站地址（P2021）为1。

AO0表示转速实际值，模拟量输出类型为0~20mA

AO1表示电流实际值，模拟量输出类型为0~20mA。

AO0表示转速实际值。AO1表示电流实际值

DI5为应答故障

DO0 表示故障；DO1表示运行；DO2表示运行就绪；DO3表示报警

需要注意在设置宏54之后，需要断电重新上电，这样更改的通讯协议（P2030）才会生效，并且该参数不受恢复出厂设置的影响。

如果需要通过USS来进行变频器的启停控制，在宏的基础上修改P840[00]=2090.0 p844[01]=2090.1

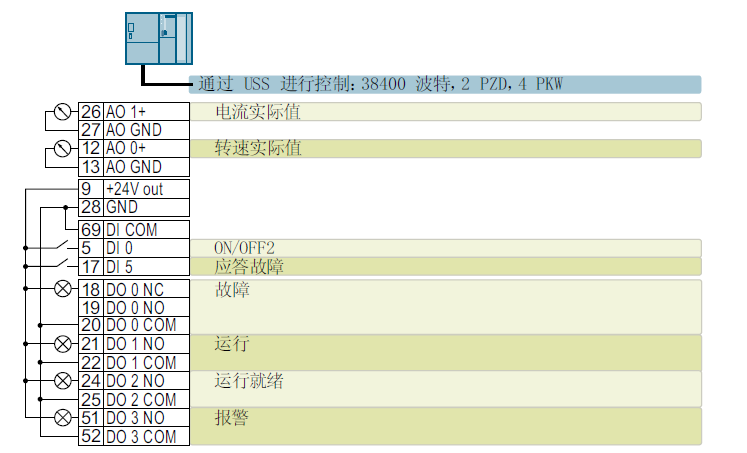

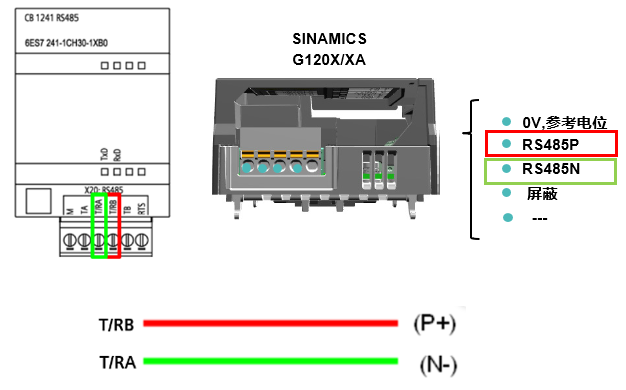

通讯接线示意图（以1200PLC为例）：

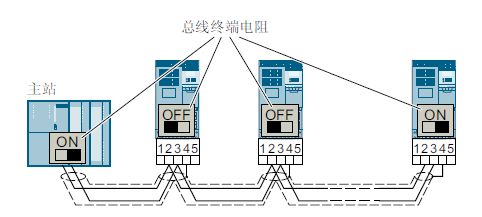

G120X/XA端口X128是用于进行RS485通讯的，根据单个变频器的话，按照上图进行连接，如果是多个变频器的话，按照下图手拉手进行连接即可。并且变频器的 RS485 连接器是具有短路保护和电位隔离的连接器。为了保证第一个节点和最后一个节点的通讯，必须连接总线终端电阻。总线终端电阻位于变频器正面盖板下的端子排旁边。

接线示意图：

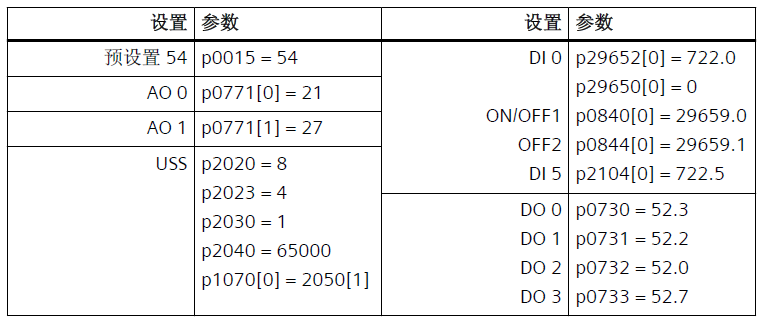

参数设置：

请登录后查看全文
