宏45固定设定值控制默认配置

宏45固定设定值控制默认配置

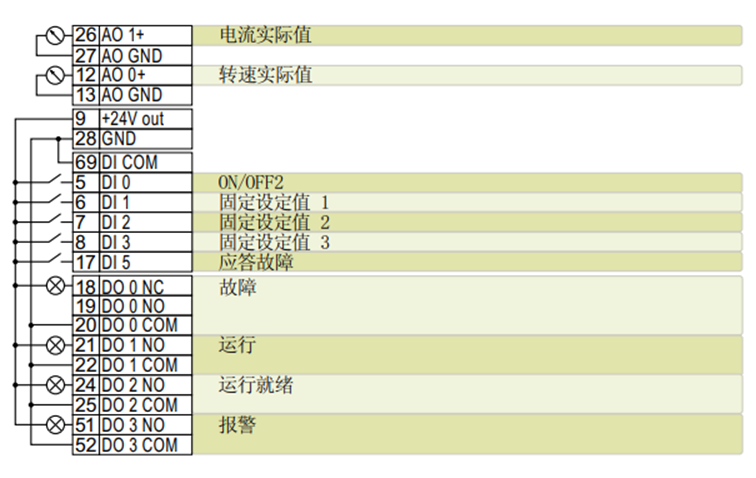

宏45出厂接线示意图

在宏45中默认以DI0为启动/停止信号；DI1/DI2/DI3分别为固定设定值位1/2/3信号；DI5为应答故障信号；DO0为故障信号；DO1为运行信号；DO2为运行就绪信号；DO3为报警信号。

需要注意：

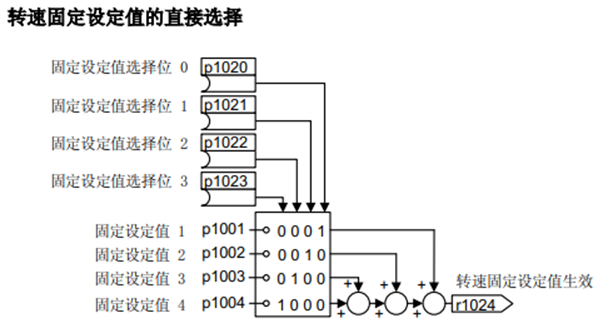

1、变频器提供了两种选择转速固定设定，通过参数P1016设置，当P1016=1时为直接选择模式，此时通道选择方式如下图：

在宏设置中已默认将DI1/DI2/DI3关联到P1020/P1021/P1022。当只闭合DI1时选择P1001中的设定速度；只闭合DI2时选择P1002的速度，若同时闭合DI1和DI2则此时生效的速度设定值为P1001+P1002。

2、当P1016=2时为二进制选择方式，此时通道选择方式如下图：

在此方式下采用二进制的方式切换速度选择通道，最多可设置15段不同的速度。当只闭合DI1时选择P1001中的设定速度；只闭合DI2时选择P1002的速度，若同时闭合DI1和DI2则此时生效的速度设定值为P1003。

3、宏45“固定设定值控制”默认DI0是单独启动信号，若不需要单独启动信号，通过选择转速通道开关实现即启动又选定转速的方式可以将参数P29652设置为r1025.0。

宏45相关参数配置
