存储区

1.存储区分类和功能

S7-1200 G2 CPU 提供了用于存储用户程序、数据和组态的存储器。存储器的类型和特性，参考表1，各个 S7-1200 G2 的存储区参数见表2。

表1 存储器类型及功能

表2. S7-1200 G2 存储区参数

2.程序信息查询存储区使用情况

可以在 TIA Portal 软件“程序信息”->“资源”窗口查看目前用户程序需要使用的存储区大小。在项目树中展开 PLC 程序，打开“程序信息”，如图1所示。

图1. 程序信息

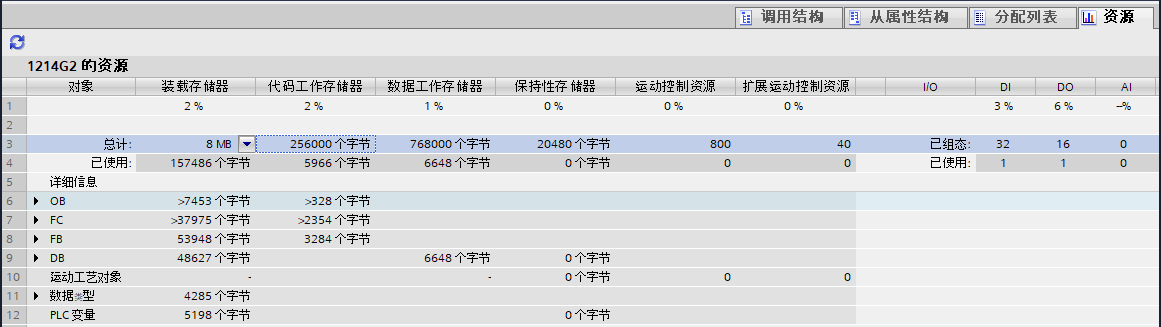

在“资源”选项卡中显示了 CPU 硬件资源的使用信息，如图2所示。这些信息包括如下内容：

• CPU 中所用的编程对象（如 OB、FC、FB、DB、运动工艺对象、数据类型和PLC变量）
• CPU 中所用的存储器（装载存储器、工作存储器、保持性存储器），存储器的最大存储空间以及编程对象使用的情况。装载存储器总计大小根据使用的 CPU 或者 SIMATIC 存储卡的容量选择。
• CPU 组态和程序中使用的模块通道数（数字量输入模块、数字量输出模块、模拟量输入模块和模拟量输出模块）。PROFINET IO 智能设备作为通信的 I、Q 区也会统计。

图2. 程序资源

注意：

由于装载存储器显示仅统计用户程序空间，对于硬件组态、连接组态等数据占用的空间并未统计，因此不能仅凭装载存储器栏显示的数值来选择 SIMATIC 存储卡。

3.在线和诊断查看实际使用情况

S7-1200 G2 项目在线时在“在线和诊断”窗口，选择“诊断->存储器”，可查看“装载存储器”、“编码工作存储器”、 “数据工作存储器”以及“保持存储器”的使用情况，如图3所示。

图3. 存储器使用大小

4. 数据的保持

需要被断电保持的数据必须被保持到保持性寄存器中。保持性寄存器中不需要超级电容供电维持，其中的数据可以永久保持。总共可以有20K (1212C 和 1214 C) / 50K (1216 和 1217) 的数据具有保持特性。CPU 暖启动或者断电再上电后，保持性存储区中的数据会保持为暖启动或者断电之前的数值，保持性存储区之外的数据会丢失，即恢复初始值。

CPU 的 M 存储区、FB 的背景数据块和全局数据块中的数据可以使用保持性存储区存储。

（1）M 区保持性设置

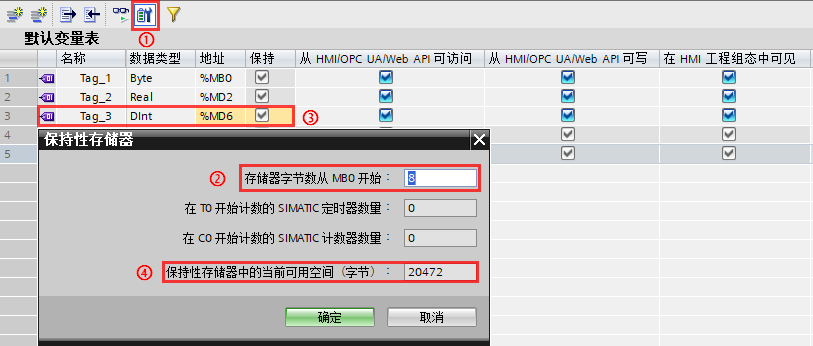

用户可以在“ PLC  变量” 标签页中，对保持性进行设置，如图4所示。

图4. M 区保持性设置

①“保持”按钮来打开 M 存储区的保持范围

② 从 MB0 开始的连续字节数，例如设置 8，则保持范围为 MB0-MB7 共 8 个字节，无法设置多个保持区

③ MD6 地址范围 MB6~MB9，其中 MB6 和 MB7 在设置的数据保持范围内，MB8 和 MB9 不在保持范围内，所以会有橙色警告提示

④ 可以查看保持性存储区剩余可用的字节数，当前 CPU 保持性存储区为 20 KB=20480 字节

  20472 字节（剩余可用） = 20480 字节（总字节数） - 8 字节（已设置为保持）

（2）FB 块背景数据块

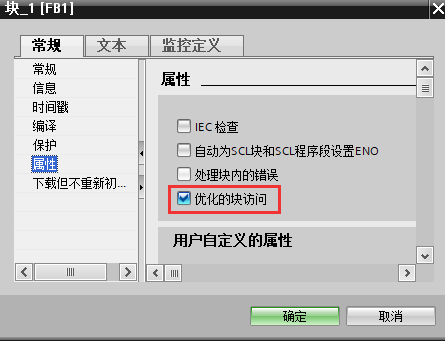

FB 块可以是优化的块或者非优化的块，新建的 FB 默认优化 FB，可以在 FB 右键属性中修改，如图5所示。而系统 FB，例如 PID、运动控制、通讯等通常都是优化 FB，无法修改优化属性。

图5. FB 块属性

优化 FB 的背景数据块是优化 DB，非优化 FB 的背景数据块是非优化 DB。

1）优化 FB 块的保持性设置

背景数据块中的每个变量都可以单独指定断电保持特性。打开 FB，在上方的接口区，用户可以在“保持”列中修改每个变量的保持特性，如下图6所示。可以将每个变量单独设置保持或者不保持。如果选择在 IDB 中设置，则该变量的保持性可以在背景数据块中设置，也就是说同一个变量可能在不同的背景数据块中设置不同的保持性。

图6. 优化 FB 块接口设置保持性

2）非优化 FB 块的保持性设置

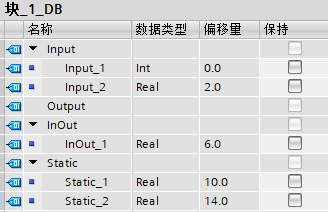

只能整体地指定其背景数据块的保持特性，不能每个变量单独指定。打开 FB 的一个背景数据块，用户可以在“保持”列中修改每个变量的保持特性，如图7所示。

图7.  非优化背景数据块保持性设置

如果多次调用经过上述设置的 FB, 每次调用分配不同的背景数据块，用户可以分别指定每个背景数据块的保持特性。

（3）全局数据块

与 FB 的背景数据块相同，全局数据块的也分为优化和非优化两种。新建的 DB 默认优化 DB。

使用优化 DB 块能够最优化地利用 CPU 内部的数据存储区。全局数据块的断电保持特性也与 FB 的背景数据块相同：

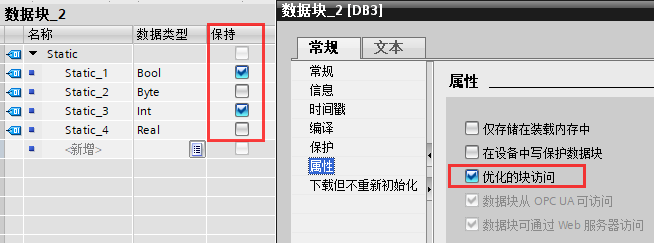

• 使用优化的全局数据块可以分别指定其内部每个变量的保存特性，如图8所示。
• 使用非优化的全局数据块，只能对其整体指定一种保持特性，如图9所示。

图8. 优化数据块保持性设置

图9. 非优化数据块保持性设置

注意：FB、DB 中的 UDT、STRUCT 内部的变量无法设置独立的保持性，也就是说 UDT、STRUCT 内部的变量的保持性是一致的。
