WinCC 脚本输出调试技巧

一 概述

在WinCC中使用C或VBS脚本编程时，经常需要查看脚本中间运行的效果，此时就需要输出一些中间结果，例如变量的值，来判断脚本是否正常执行。

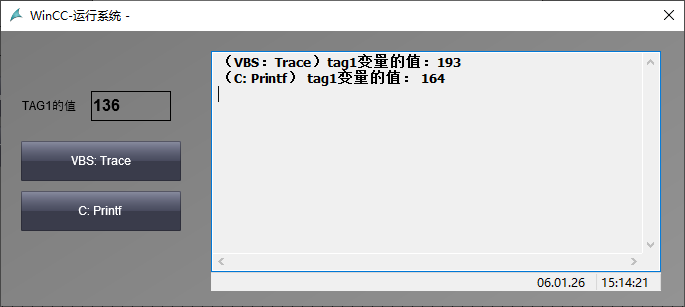

本文基于WinCC V8.1 update5介绍，C和VBS脚本的诊断及信息输出功能。最终的运行效果如下图所示：

图1

二 脚本执行结果信息输出

VBS脚本中可以使用下列格式： HMIRuntime.Trace “输出内容”，来在WinCC应用窗口控件中输出信息。

例如，下面的例子中可以在VBS脚本中输出WinCC变量“tag1”的值到WinCC应用窗口。（脚本中的vbCrLf代表换行）

图2

C脚本中可以使用Printf (“输出内容”)，来在WinCC应用窗口控件中输出信息。

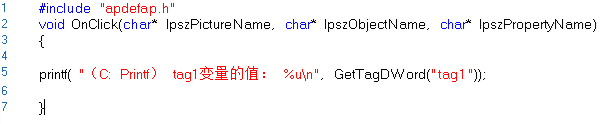

例如，下面的例子中可以在C脚本中输出WinCC变量“tag1”的值到WinCC应用窗口。

图3

上图中，Printf (“(C: Printf) tag1变量的值：%u\n”, GetTagDword(“tag1”))中，“%u”代表以无符号整数的方式来显示tag1的值（GetTagDword(“tag1”)），“\n”起换行作用。

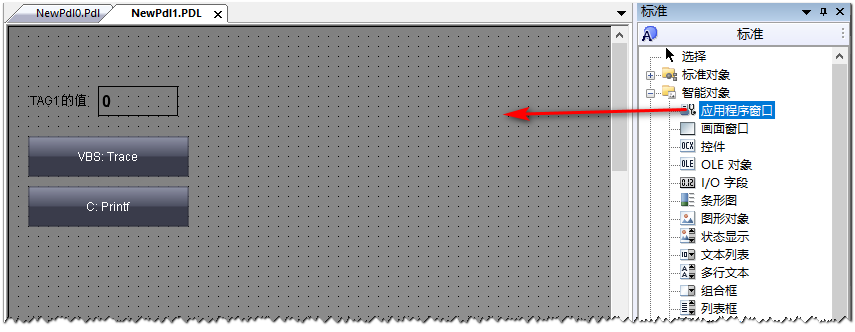

输出信息是显示在画面中的应用程序窗口控件中的，因此需要首先添加此控件到画面中，如图4所示：

图4

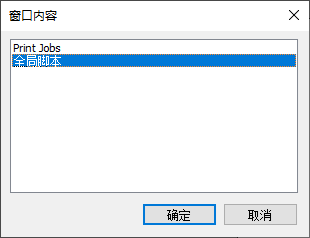

在弹出的“窗口内容”对话框中，选择“全局脚本”，如图5所示：

图5

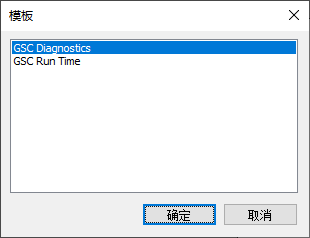

在接着弹出的“模板”对话框中，选择“GSC Diagnostics”，如图6所示：

图6

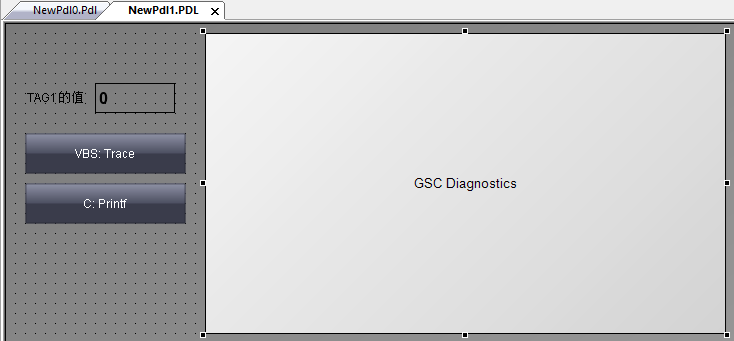

添加控件后的效果如图7所示。运行效果请参考图1.

图7

三 脚本的错误信息诊断

应用程序窗口控件也可以显示VBS和C脚本中的错误信息，例如变量不存在的错误信息。

图8的VBS脚本中，tag111变量没有在脚本中定义：

图8

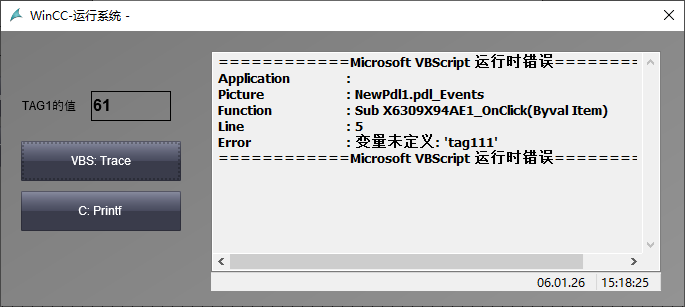

执行此脚本时，会在提示“变量未定义”的错误消息，如图9所示。

图9

从图中可以看出，错误消息包括出错的位置和具体的错误内容。

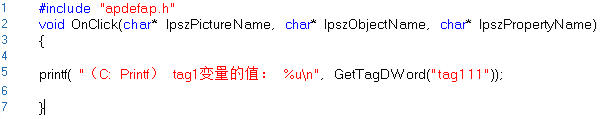

图10的C脚本中，WinCC的tag111变量不存在：

图10

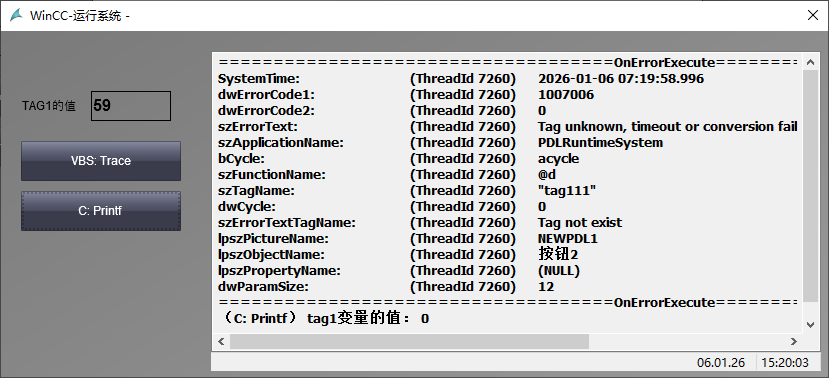

执行此脚本时，会在提示“tag not exist”的错误消息，如图11所示。

图11
