WinCC 过程变量线性转换

一 概述

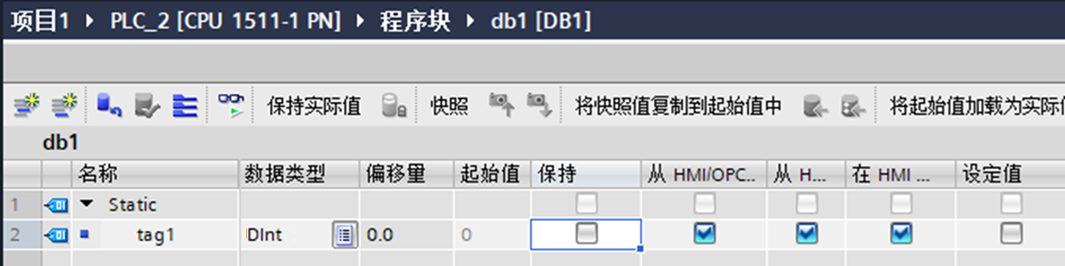

本文将介绍如何在WinCC V8.1中对S7-1500 PLC的变量进行两次转换。例如，在PLC中存在一个双整形变量（地址：DB1.DBD0），如图1所示：

图1

现在需要对此变量缩小100倍显示在WinCC画面中，要求保留2位小数。

下面将会介绍两种实现方法：WinCC变量的线性转换、画面中IO域小数点移位。

方法一：WinCC变量的线性转换

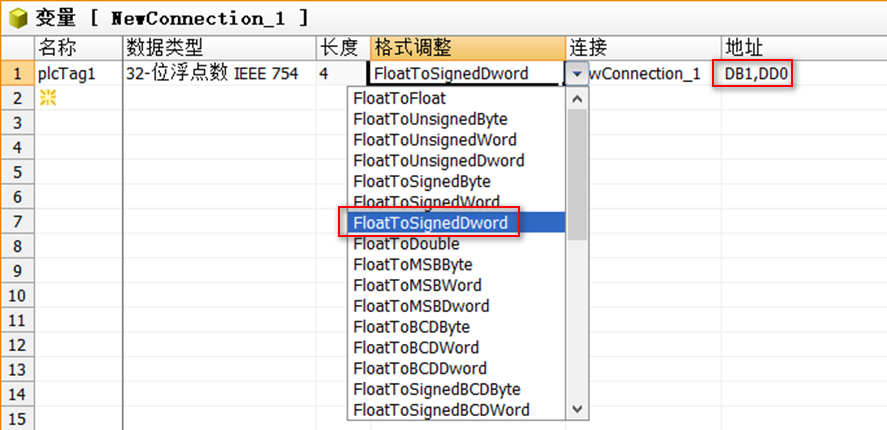

在WinCC中创建和S7-1500 PLC的通信连接，并在通信连接下创建32位浮点数变量，如图2所示：

图2

由于对应的PLC地址DB1.DBD0是双整形数据类型，因此需要设置WinCC变量的“调整格式”属性为“FlotToSignedDword”，变量地址对应为DB1.DBD0。

接着，设置WinCC变量的线性标定属性，如图3所示：

图3

由于需要把PLC的数值缩小100倍，因此AS（PLC）值范围为0-100，对应的OS（WinCC）值范围设置0-1，缩小100倍。

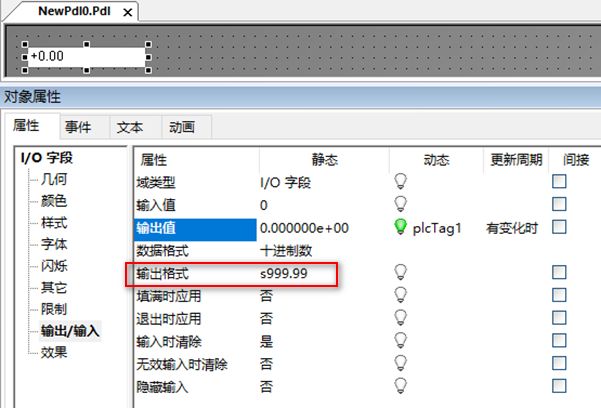

然后，在WinCC画面中插入IO域，直接关联WinCC变量，为了保留2位小数，本例设置IO域对象的输出格式为“s999.99”，s代表有符号，999.99代表显示三位整数和两位小数，如图4所示：

图4

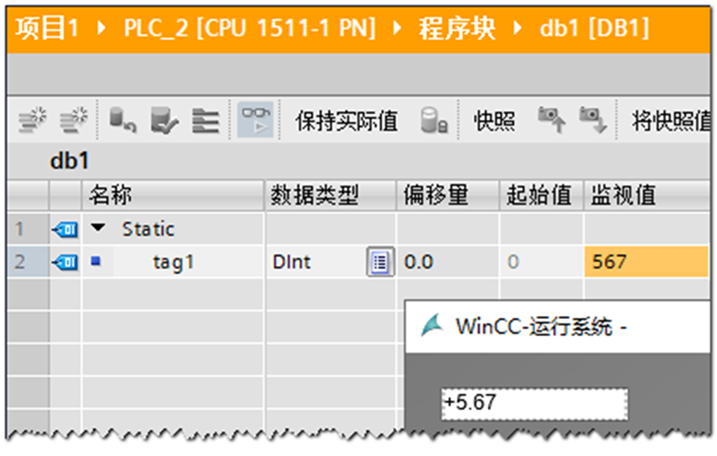

运行WinCC项目，可以看到WinCC变量的数值是PLC中数值缩小100倍的结果，如图5和图6所示。同样，在IO域中设定的数值也会放大100倍写入到PLC中。

图5

图6

方法二：IO域小数点移位

这种方法是直接处理IO域的输出和输入数值，而不需要对变量进行线性标定。

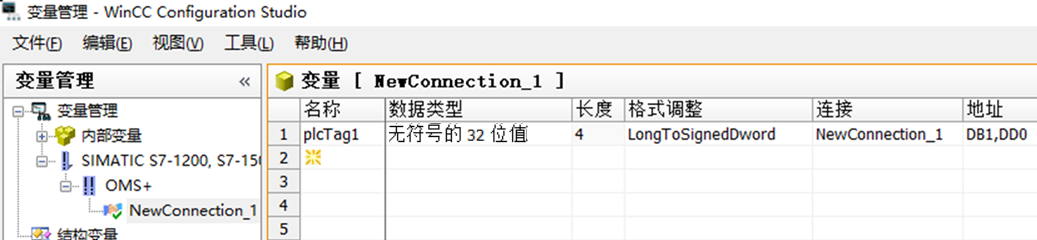

创建WinCC变量，数据类型为无符号的32位值，地址为DB1.DBD0，如图7所示：

图7

此变量不需要设置“线性标定”属性，如图8所示：

图8

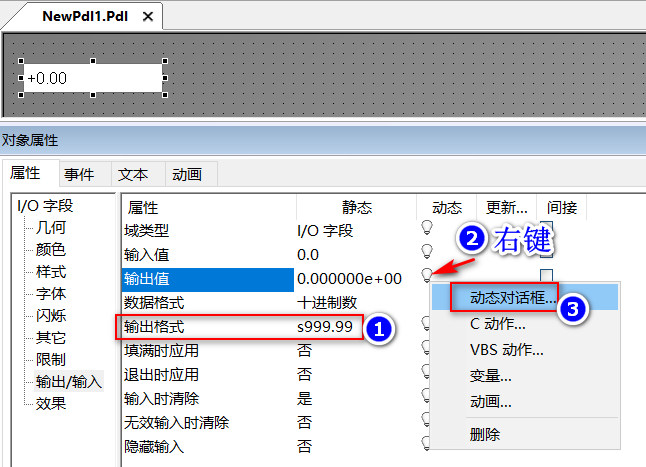

在WinCC画面中添加IO域，设置IO域的“输出格式”属性为s999.99，然后在“输出值”属性中动态列上点击右键，在弹出菜单中选择“动态对话框”，如图9所示：

图9

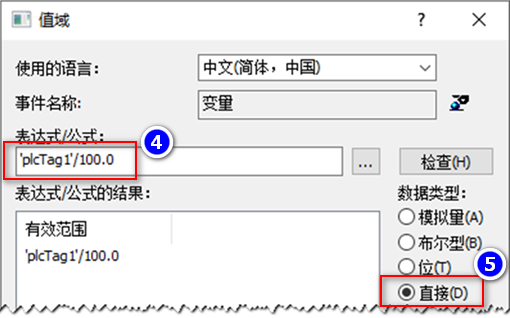

在“表达式/公式”中输入：’变量名’/100.0，“数据类型”选择“直接”，如图10所示：

图10

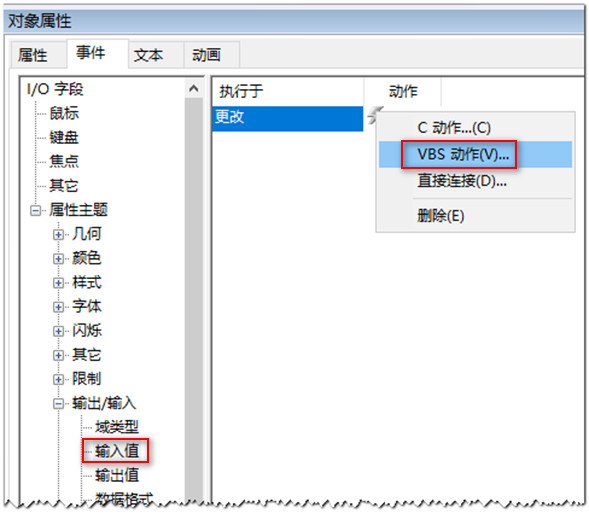

上面的步骤可以实现对PLC数值缩小100倍来显示。那么如何实现，输入的数值扩大100倍来写到PLC中呢？这就要在IO域的“输入值”事件中来使用脚本来实现，如图11所示：

图11

使用如下脚本：

在脚本中，把IO域的输入值乘以100后写入到PLC变量中。

运行WinCC项目，同样可以看到WinCC显示的数值是PLC中数值缩小100倍的结果，如图12和图13所示。

图12

图13

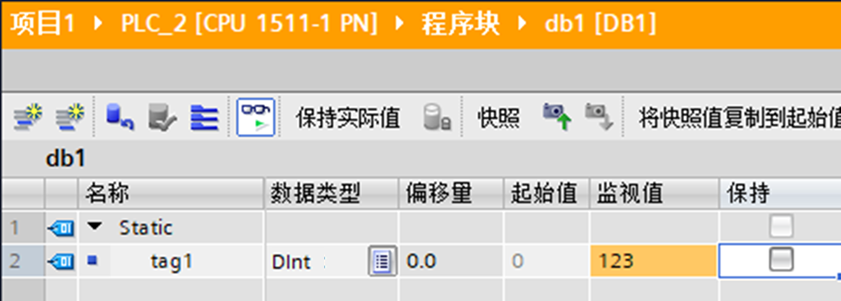

同样，在IO域中设定的数值也会放大100倍写入到PLC中。如图14所示。

图14
