WinCC Flexible SMART V4 项目迁移至V5 时图形视图显示模糊时如何处理

WinCC Flexible SMART V4 项目迁移至V5 时图形视图显示模糊时如何处理？

1 如果设备中图形视图尺寸比较小，使用了矢量图（如 WMF、EMF、SVG 等格式）并启用透明度功能时，当迁移至V5及以上版本后，可能出现图片模糊的情况。 这是在迁移过程中图片缩放导致的，可以通过重新设置图片来解决。

例如：

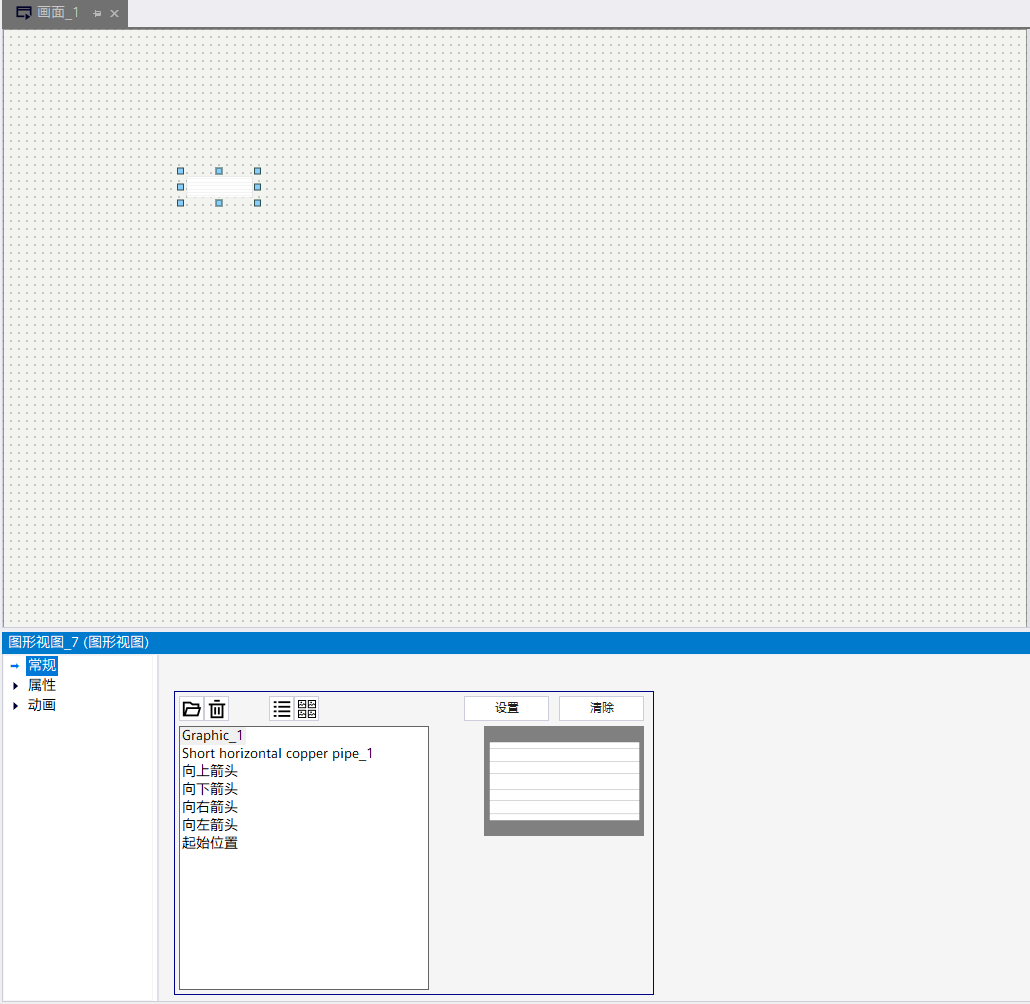

V4 项目中的图形视图：

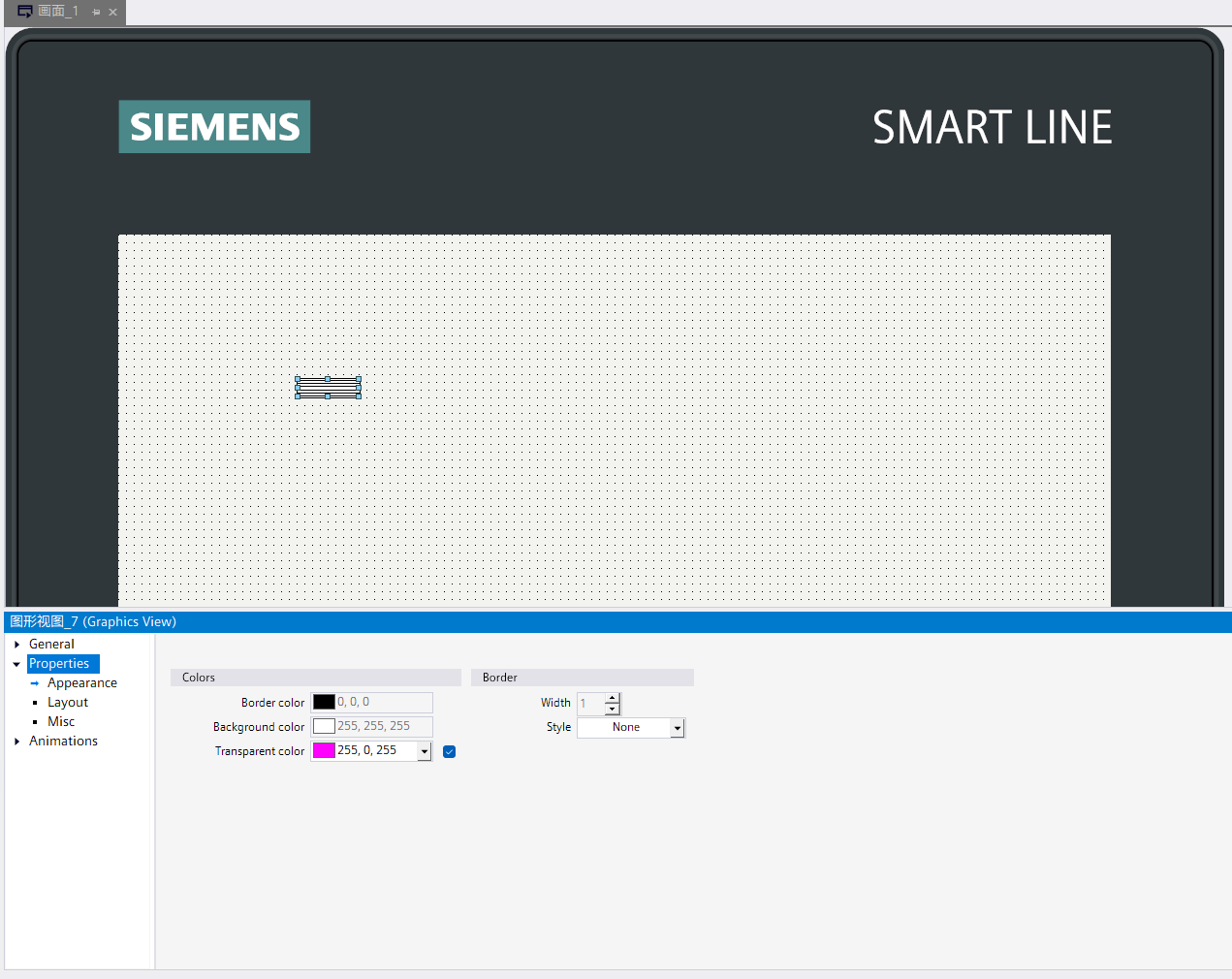

转换成V5 后外观出现变化（黑色条纹丢失）：

2 在项目迁移后，原图片会保留，请通过以下步骤重新绑定图片，即可恢复清晰显示：

2.1 进入图形视图的属性设置,选择 “常规”。

2.2 在“图片选择”区域重新选择原V4项目中使用的图像文件，并点击“设置”按钮即可。

2.3 操作完成后，图像即可恢复清晰状态。

3 备注：该问题只会影响图形视图的渲染效果，不会影响图形视图的其他功能。
