本章节讲解 S7-1200G2 PROFINET 通信诊断方法，通过指令进行诊断

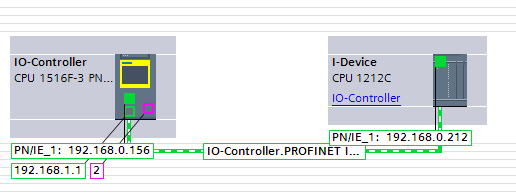

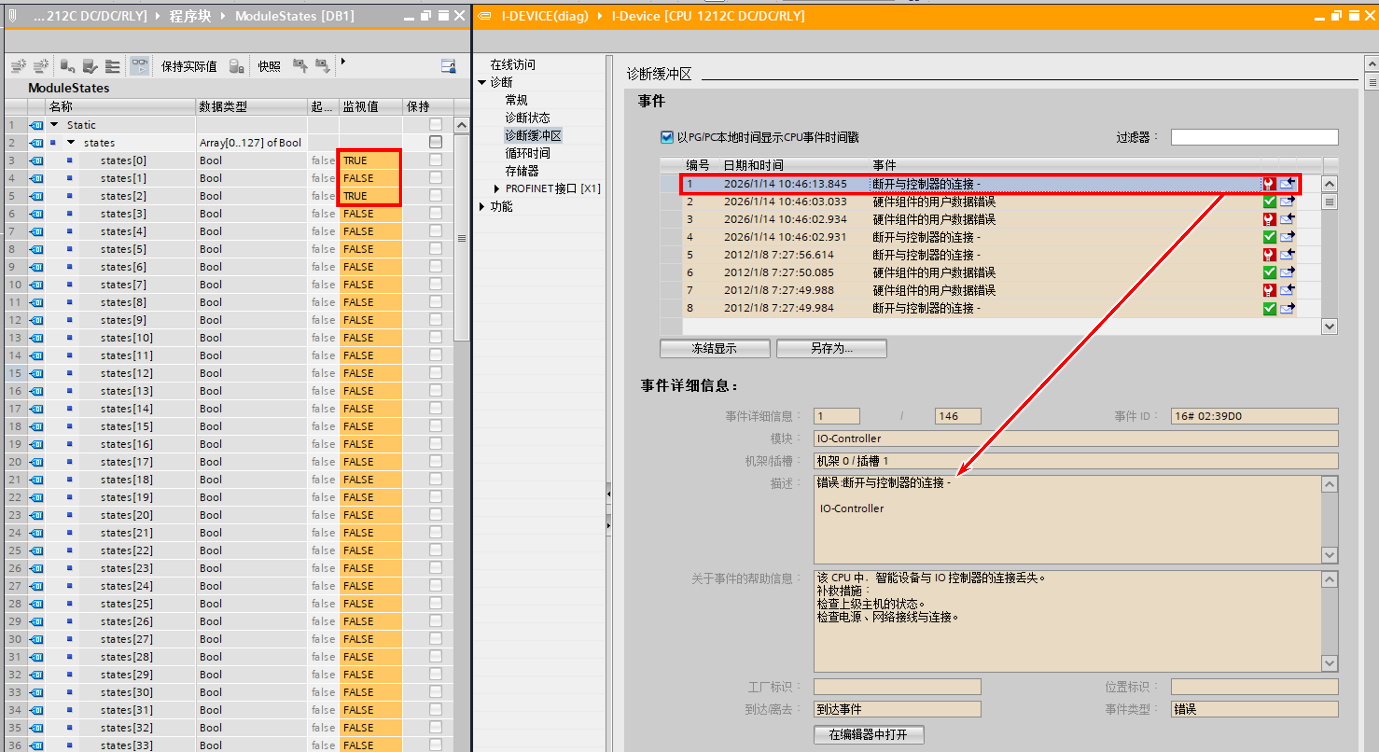

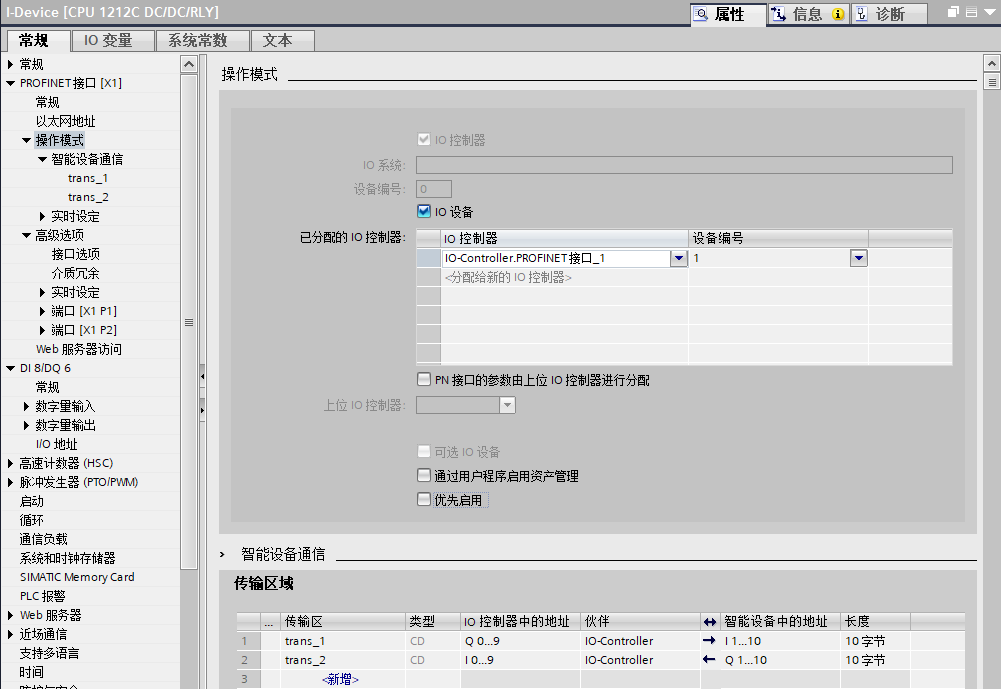

S7-1200 G2 CPU可使用 DeviceStates 和 ModuleStates 指令对分布式 IO 设备的站状态和子模块进行诊断。当S7-1200 G2 CPU做为智能设备与其它控制器通信，可使用 ModuleStates 指令诊断智能设备的通信状态。

本部分使用 CPU 1212C V1.0 和 ET200SP 的 PN 通信为例进行说明。

硬件：

① S7-1200 G2 CPU V1.0 或更高版本（文档中使用V1.0版本S7-1212C DC/DC/RLY）

② PC （带以太网卡），TP电缆(以太网电缆）

③ 分布式IO（文档中使用两个 ET200SP 站点，分别为 IM 155-6 PN HF V4.2和 IM 155-6 PN HS V4.0）

软件：

TIA Portal STEP7 V20 或更高版本（文档中使用V21）

1.1使用 TIA Portal 创建项目

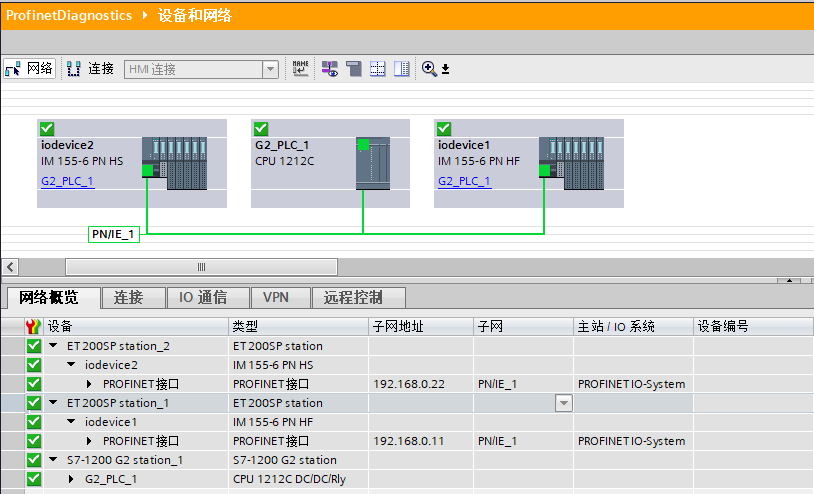

1. 使用 TIA Portal 创建一个新项目，正确配置，下载后，进入网络视图，所有站点状态正常。如图 1 所示。

图形用户界面, 应用程序, 表格

AI 生成的内容可能不正确。

图1. 网络视图

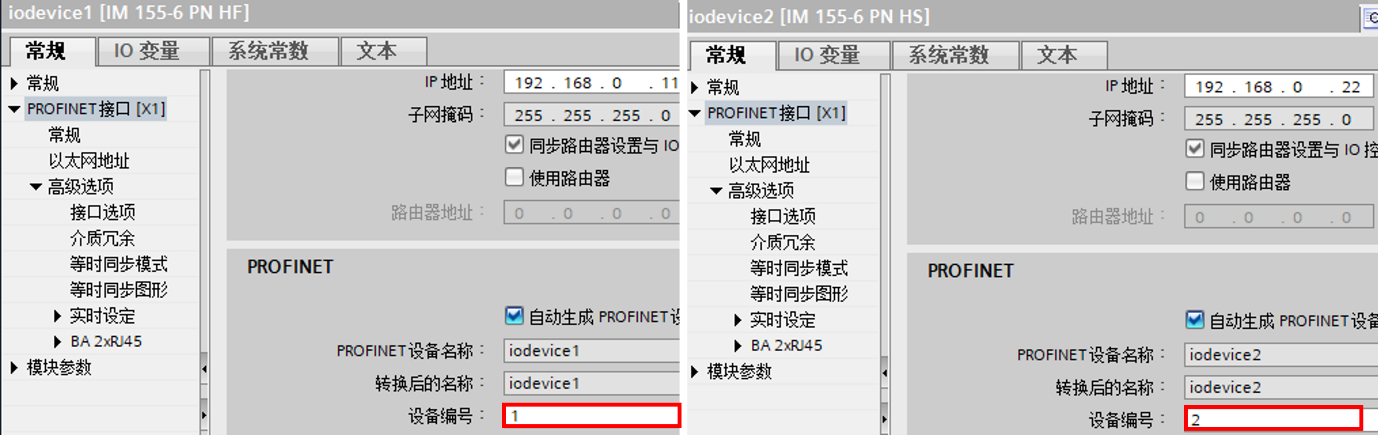

2. 通过设备视图查看 ET200SP 从站的设备编号，如图2所示。图形用户界面, 应用程序

AI 生成的内容可能不正确。

图2. 查看PROFINET 设备编号

1.2 使用 DeviceStates 指令对分布式 IO 子站进行诊断

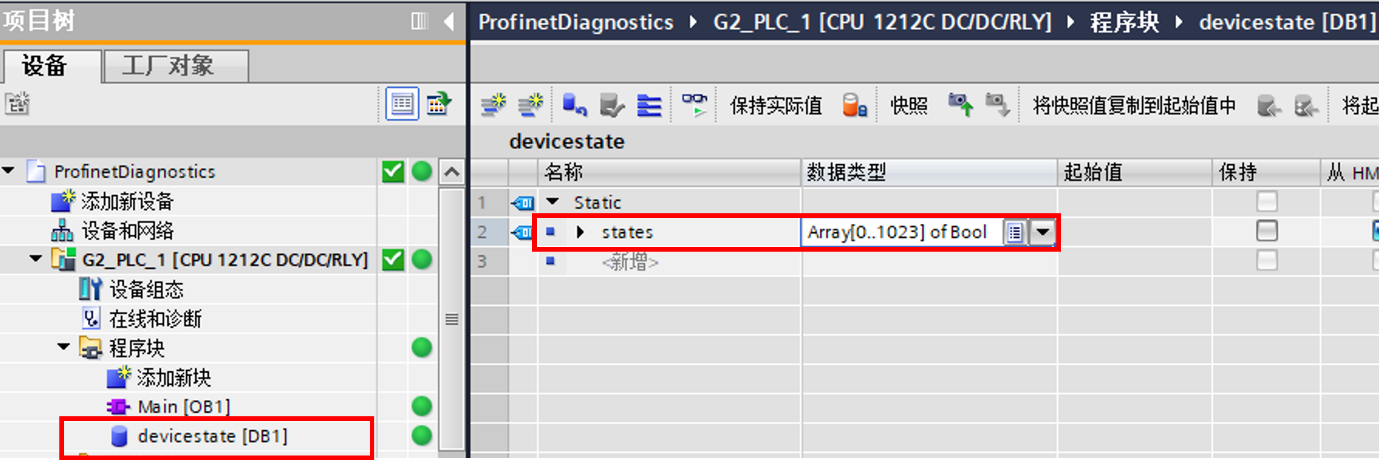

创建全局数据块，用于存储状态数据。在全局数据块中创建数据类型为 Array of BOOL 数组，共计1024个元素，如图 3 所示。图形用户界面, 应用程序

AI 生成的内容可能不正确。

图 3 创建全局数据块

1. 编程

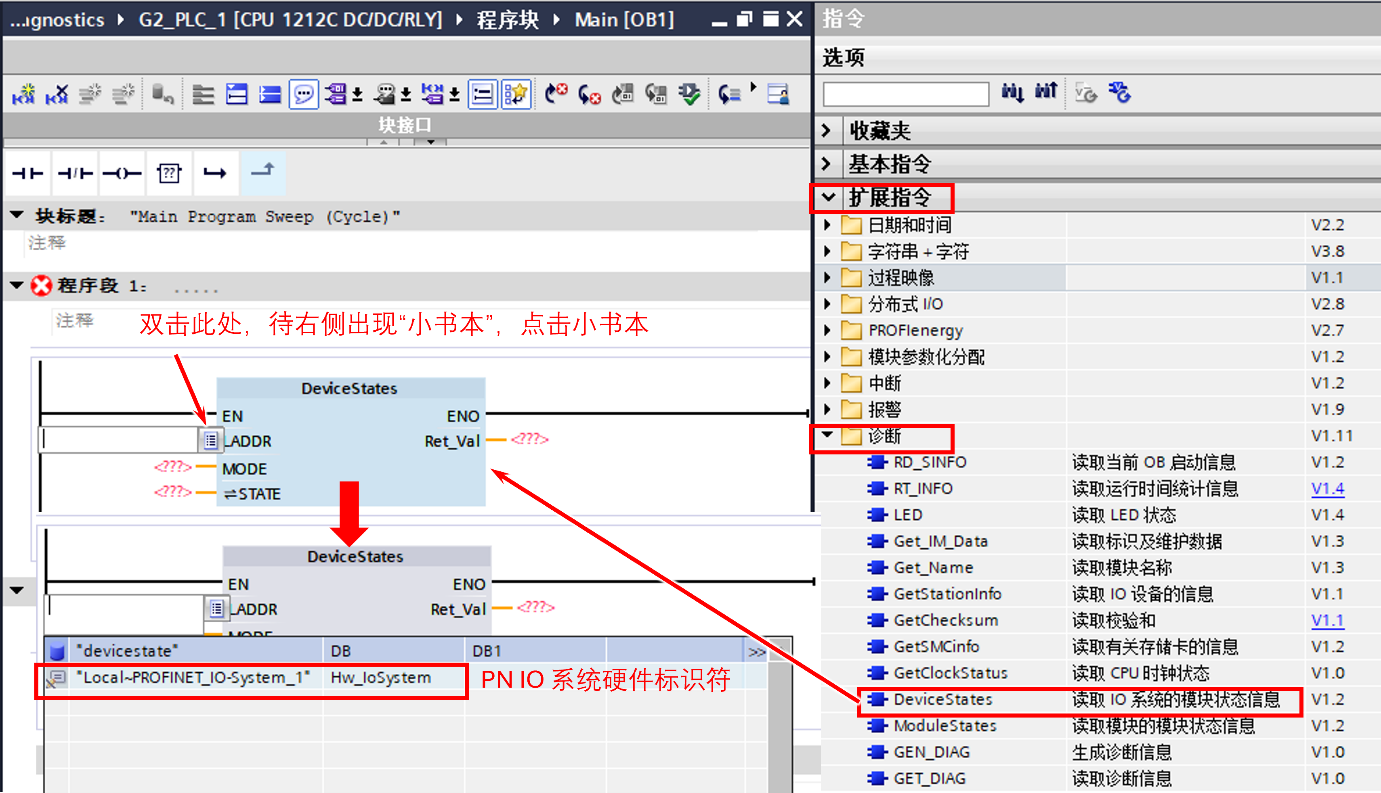

在 OB1 中调用 DeviceStates 指令，双击 LADDR 引脚，选择需要诊断的 IO 系统，如图 4 所示。图形用户界面, 应用程序

AI 生成的内容可能不正确。

图 4 调用 DeviceStates 指令

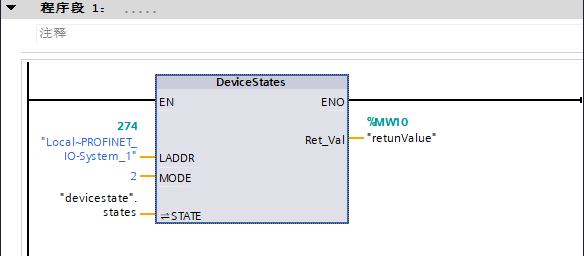

本例中选择PN IO系统硬件标识符，并将 MODE 设置为2，STATE 填写上述定义的全局数据块数组。如图 5 所示。

图形用户界面

AI 生成的内容可能不正确。

图 5 填写相应的引脚

DeviceStates 指令引脚说明如表1所示。

参数 LADDR	使用 LADDR 参数通过硬件标识符选择 PROFINET IO 或 DP 主站系统。硬件标识符位于： • PROFINET IO 或 DP 主站系统属性的网络视图中。 • 或数据类型为 HW_IOSYSTEM 的所列系统常量的 PLC 变量表中。
参数 MODE	使用 MODE 参数可读取状态信息。可读取整个 PROFINET IO 或 DP 主站系统的下列一条状态信息： • 1: IO 设备/DP 从站已组态 • 2: IO 设备/DP 从站故障 • 3: IO 设备/DP 从站已禁用 • 4: IO 设备/DP 从站存在 • 5: 出现问题的 IO 设备/DP 从站。
参数 STATE	通过 STATE 参数，输出由 MODE 参数选择的 IO 设备/DP 从站的状态。如果使用 MODE 选择的状态适用于 IO 设备/DP 从站，则在 STATE 参数中将下列位设置为“1”： • 位 0 = 1：组显示。至少有一个 IO 设备/DP 从站的第 n 位设置为“1”。 • 位 n = 1：通过 MODE 选择的状态将应用到 IO 设备/DP 从站。 • 对于 PROFINET IO 系统，第 n 位对应于相应 IO 设备的设备编号（请参见设备视图和网络视图中的 PROFINET 接口属性）。 • 对于 PROFINET DP 系统，第 n 位对应于 DP 从站的 PROFIBUS 地址（请参见设备视图和网络视图中的 DP 从站属性）。使用“BOOL”或“Array of BOOL”作为数据类型： • 要仅输出状态信息的组显示位，可在 STATE 参数中使用 BOOL 数据类型。 • 要输出所有 IO 设备/DP 从站的状态信息，请使用下列长度的 Array of BOOL： • 对于 PROFINET IO 系统：1024 位 • 对于 DP 主站系统：128 位

表 1 DeviceStates 指令引脚说明

2.功能测试

（1）将程序下载到 PLC 中。

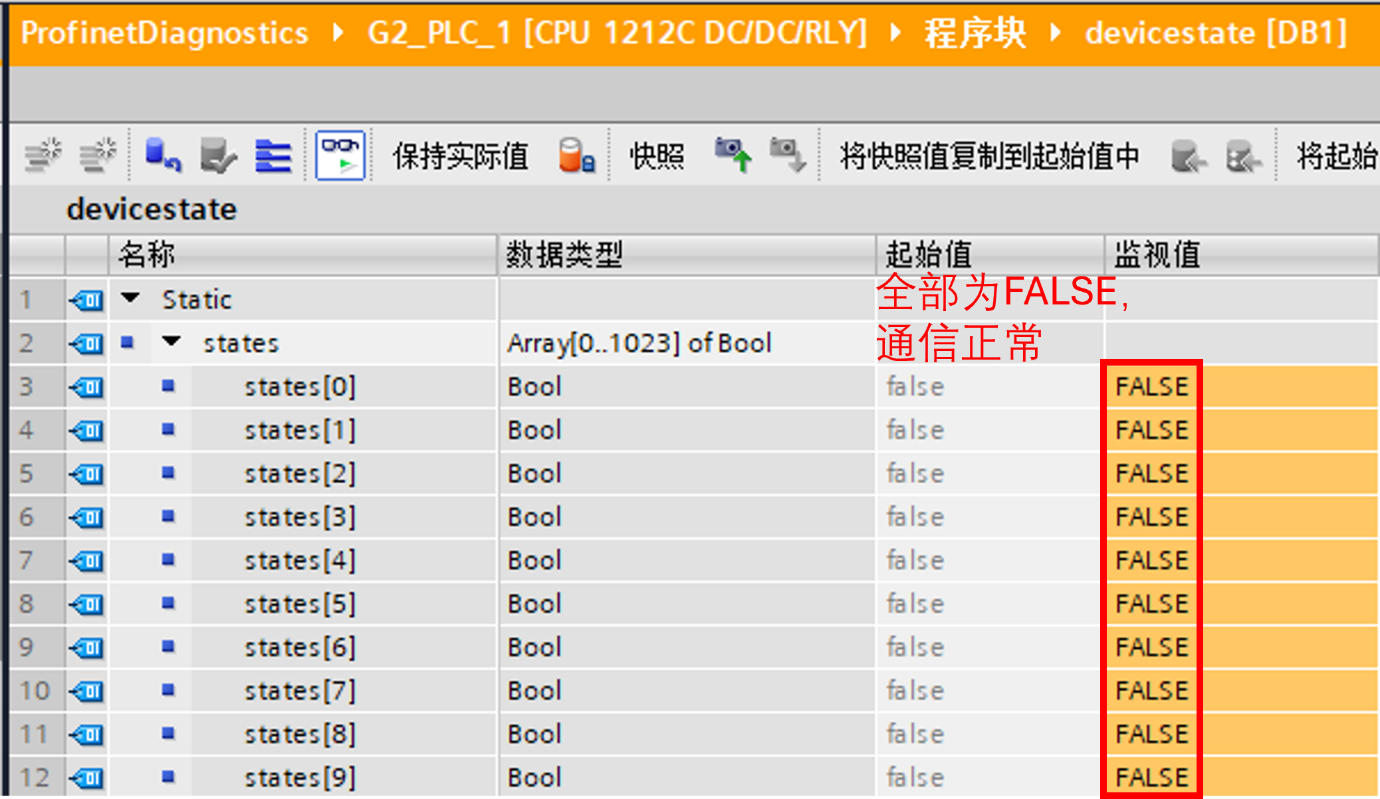

监控全局数据块 devicestate。如图 6 所示。表格

AI 生成的内容可能不正确。

图 6 IO 系统正常

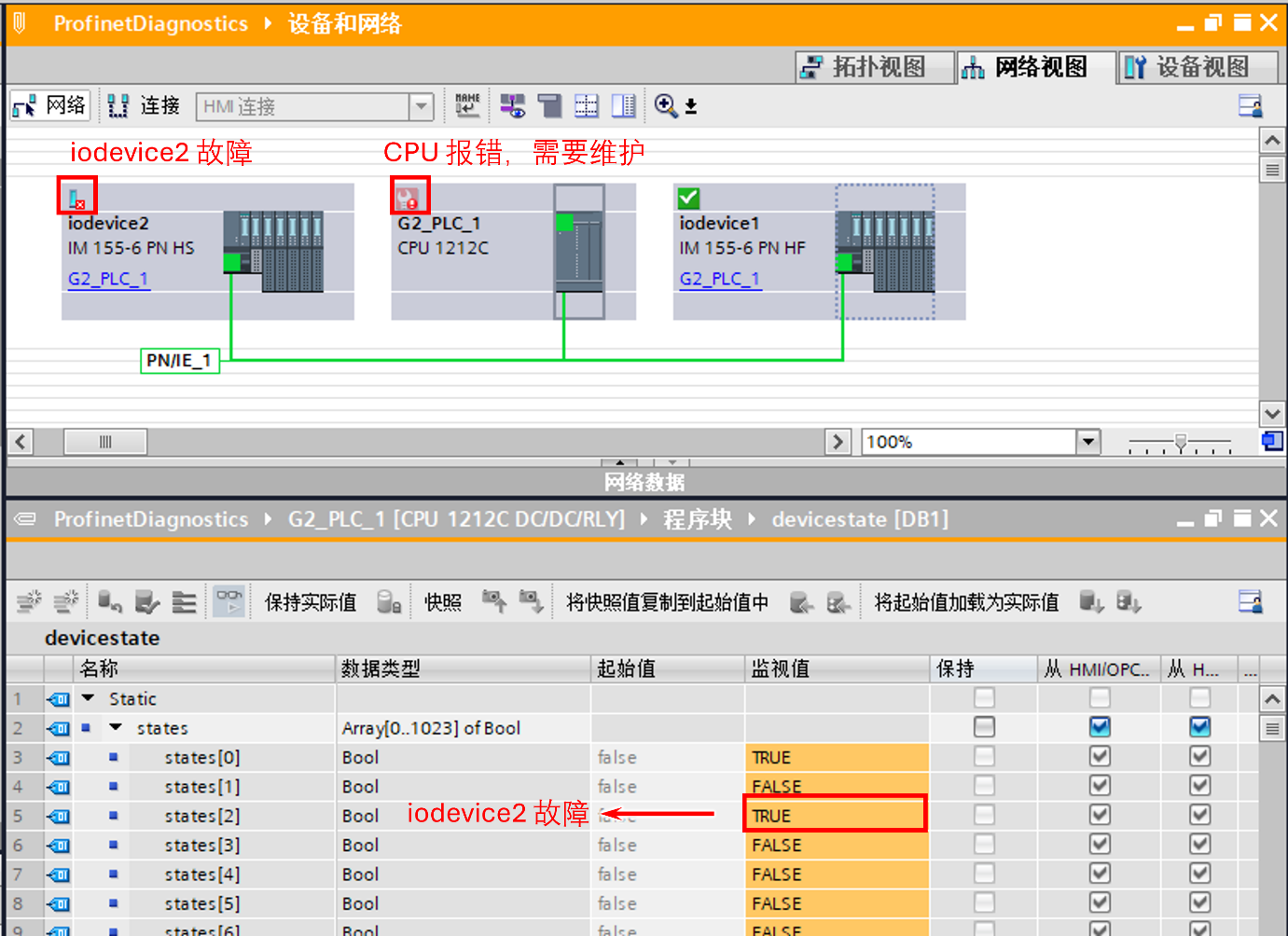

（2）当 iodevice2 故障时（掉电或网线拔除导致丢站），states[2]=1。如图 7 所示。图形用户界面, 表格

AI 生成的内容可能不正确。

图7 iodevice2故障

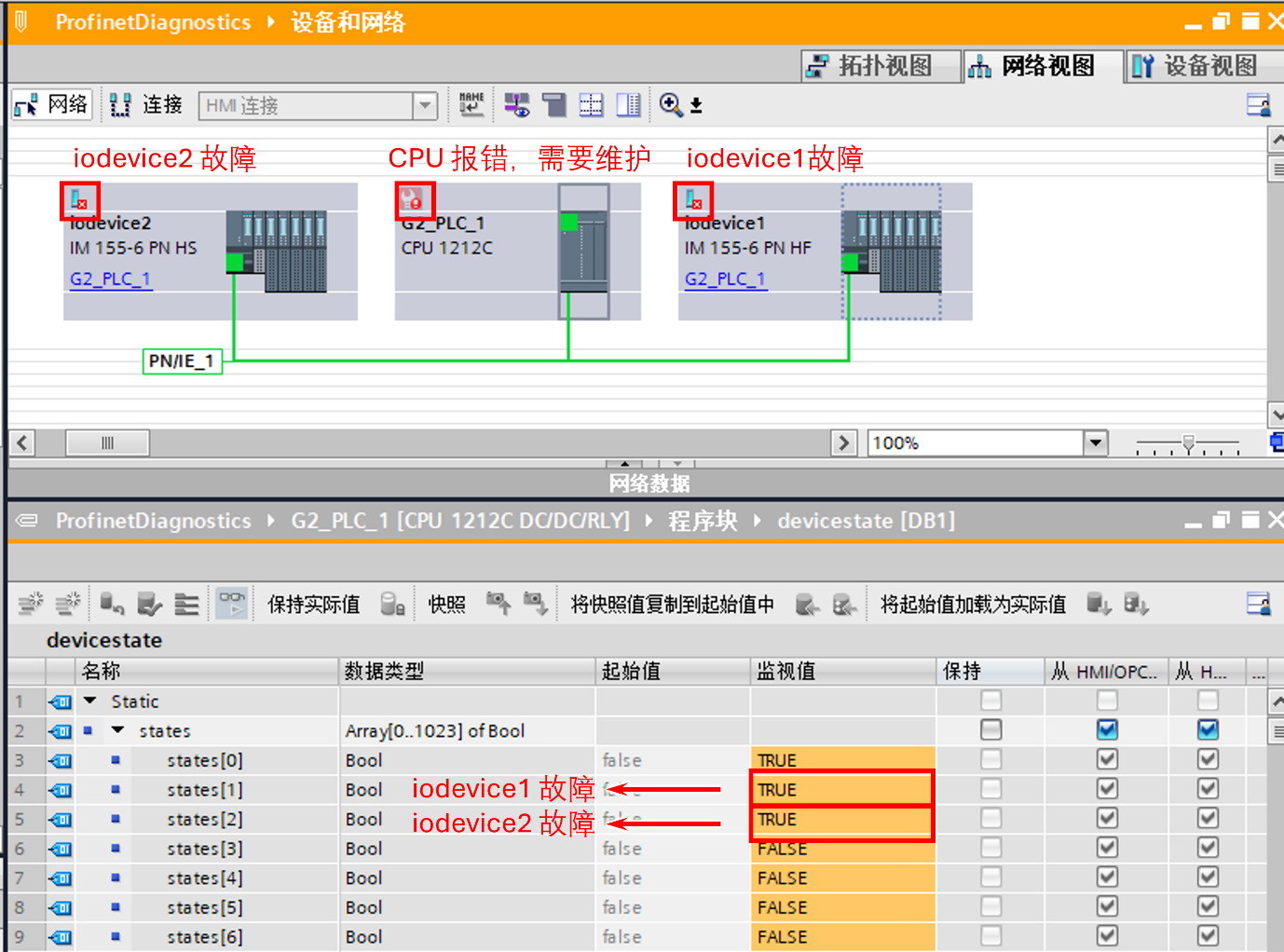

（3）当 iodevice1和 iodevice2 故障时（掉电或网线拔除导致丢站），states[1]=1 和 states[2]=1。如图 8 所示。图形用户界面, 应用程序, 表格

AI 生成的内容可能不正确。

图 8 iodevice1和 iodevice2 故障

1.3 使用 ModuleStates 指令对分布式 IO 子模块进行诊断

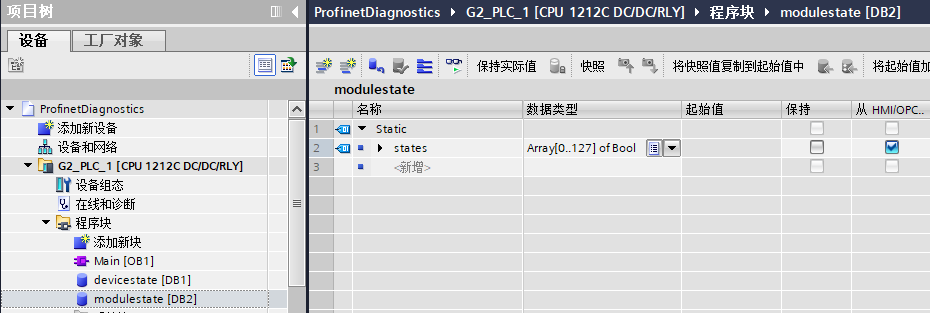

创建全局数据块，用于存储状态数据。在全局数据块中创建数据类型为 Array of BOOL 数组，共计128个元素。如图 9 所示。图形用户界面, 文本

AI 生成的内容可能不正确。

图 9 创建全局数据块

1. 编程

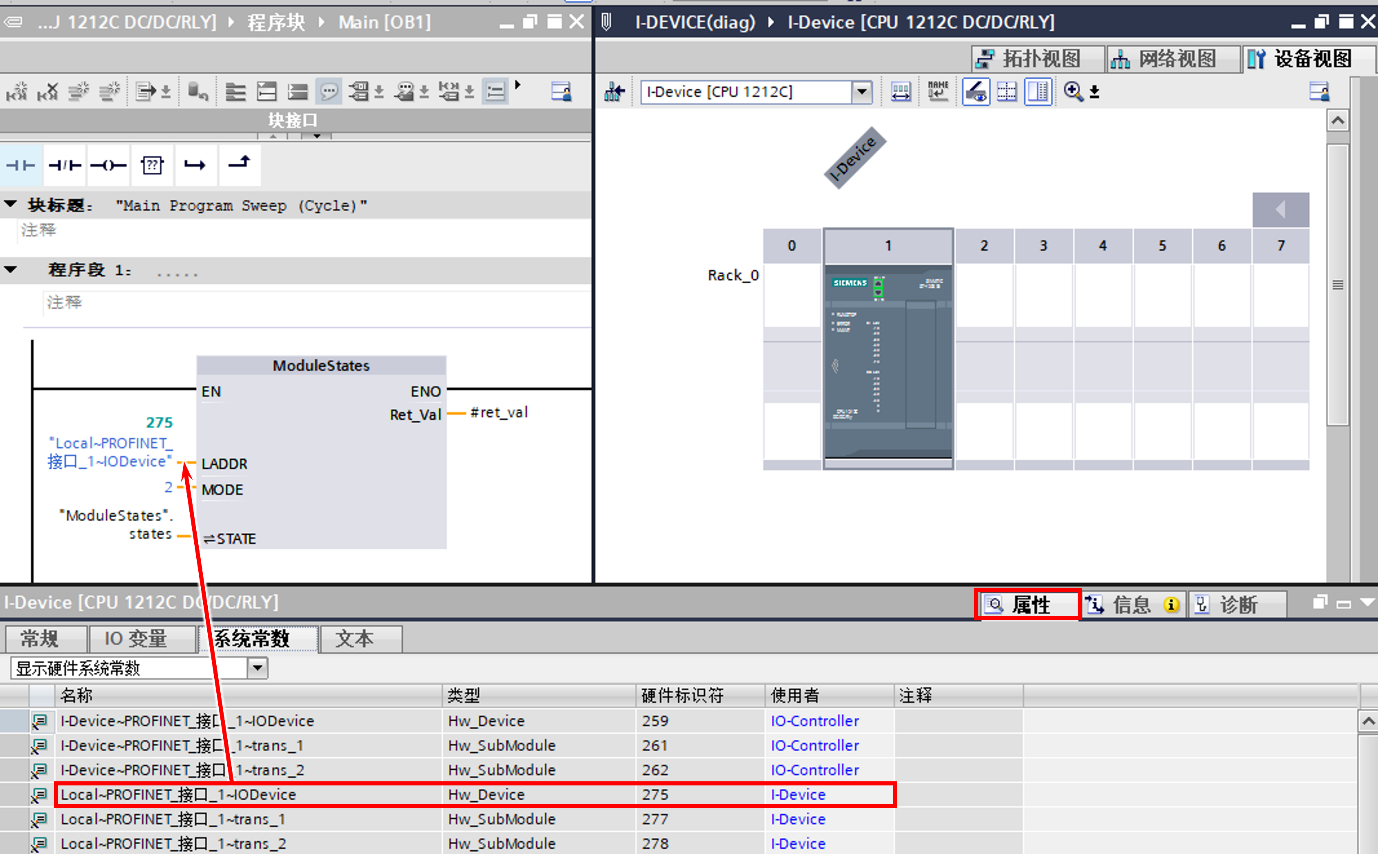

（1）在 OB1 中调用 ModuleStates 指令，双击 LADDR 引脚，选择需要诊断的分布式 IO 站。如图 10 所示。

图形用户界面图 10 调用 ModuleStates 指令

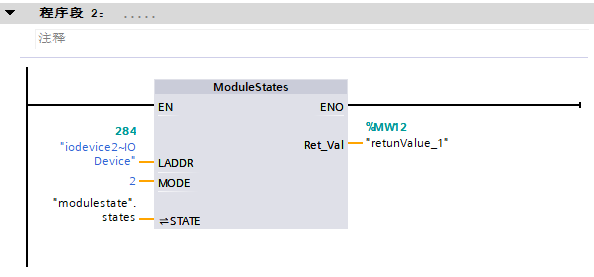

（2）本例中选择PN IO设备硬件标识符，并将 MODE 设置为2，STATE 填写上述定义的全局数据块数组。如图 11 所示。图形用户界面, 文本, 应用程序

AI 生成的内容可能不正确。

图 11 填写相应的引脚

ModuleStates 指令引脚说明如表2所示。

参数 LADDR	使用 LADDR 参数通过站硬件标识符选择 IO 设备或 DP 从站。硬件标识符位于： • IO 设备站或 DP 从站属性的网络视图中。 • 或数据类型为 HW_DEVICE（对于 IO 设备）或 HW_DPSLAVE（对于 DP 从站）的所列系统常量的 PLC 变量表中。
参数 MODE	使用 MODE 参数可读取状态信息。可读取模块的下列一条状态信息： • 1: 模块已组态 • 2: 模块故障 • 3: 模块禁用 • 4: 模块存在 • 5: 模块中存在故障。
参数 STATE	STATE 参数输出使用 MODE 参数选择的模块状态。如果使用 MODE 选择的状态适用于某个模块，那么下列位将设置为“1”： • 位 0 = 1：组显示。至少一个模块的第 n 位设置为“1”。 • 位 n = 1：使用 MODE 选择的状态将应用到插槽 n-1（例如：位 3 对应插槽 2）中的模块。使用“BOOL”或“Array of BOOL”作为数据类型： • 要仅输出状态信息的组显示位，可在 STATE 参数中使用 BOOL 数据类型。 • 要输出所有模块的状态信息，请使用长度为 128 位的 Array of BOOL。
