S7-1200 G2 和 S7-200 SMART V3.0 S7通信——SMART V3.0 客户端

硬件：

CPU 1214C G2，V1.0

CPU 200SMART SR40，V3.0

软件：

TIA Portal V20

STEP7-MicroWIN SMART V3

1. 通信任务

CPU 1 为 CPU SR40，其 IP 地址为 192.168.0.200 ；

CPU 2 为 CPU 1214C ，其IP 地址为 192.168.0.214。

通信任务：

① S7-200 SMART 将 VB0 开始的连续 20 个字节中的数据发送到 S7-1214C 通信数据区 DB8 中的 20 个字节中。

② S7-200 SMART 读取 S7-1214C DB9 中的 20 个字节数据并存储在 VB100 开始的连续 20 个字节中。

2. S7-200 SMART V3.0 编程组态编程

（1）系统块

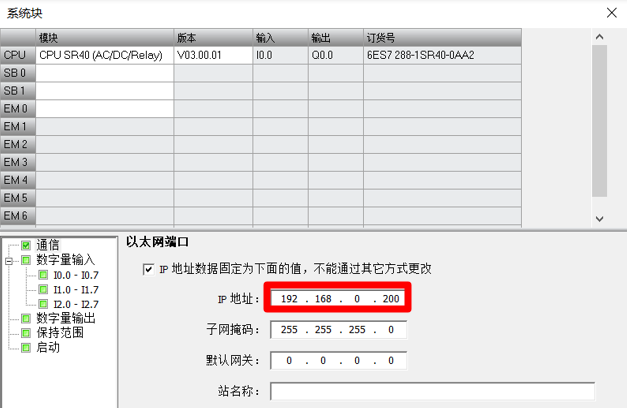

双击“系统块”，设置 S7-200 SMART CPU 的 IP 地址,如图 1-1所示。

图1- 1 设置IP地

（2）向导

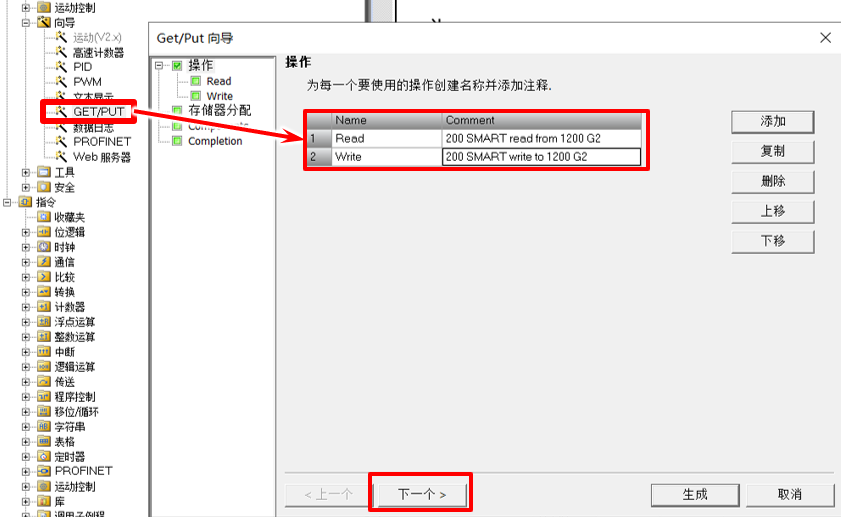

使用向导功能进行 GET/PUT 通信编程，并添加两个操作，分别命名为 Read 、Write，完成后点击“下一个”，如图 1-2 所示。

图1- 2 向导

1）配置Read数据

   通过选择操作类型 GET、设置远程 CPU 的 IP 地址、设置本地 CPU 数据区、设置远程 CPU 数据区配置 Read 数据，操作完成后，点击“下一个”，其含义为：S7-200 SMART 读取 S7-1200 DB1 中以 DB1.DBB0 为起始地址的连续20 个字节数据并存储在以 VB100 开始的连续 20 个字节中，如图 1-3 所示。

图1- 3 配置 Read 数据

①选择操作类型；

②选择传送数据的长度；

③设置远程CPU 1200 G2的IP；

④设置本地CPU数据区；

⑤设置远程CPU 1200 G2 的数据区，VB0对应1200 G2 的DB1.DBB0。

2）配置Write数据

通过选择操作类型 PUT、设置远程 CPU 的 IP 地址、设置本地 CPU 数据区、设置远程 CPU 数据区配置 Wrtie 数据，操作完成后，点击“下一个”，其含义为： S7-200 SMART 将 VB0 开始的连续 20 个字节中的数据发送到 S7-1200 通信数据区 DB1 中以 DB1.DBB20 开始的连续 20 个字节中，如图 1-4 所示。

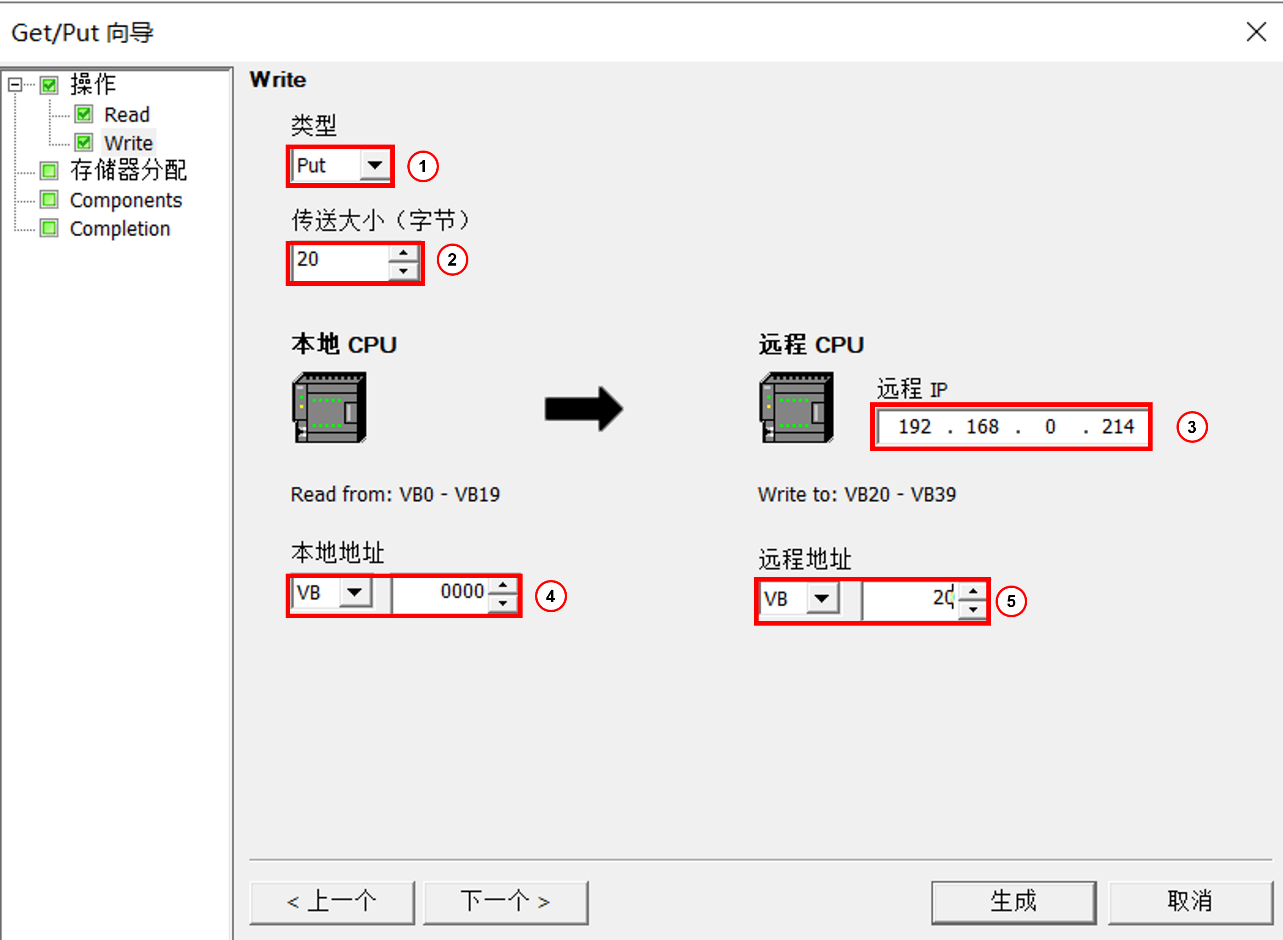

图1- 4 配置Write数据

①选择操作类型；

②选择传送数据的长度；

③设置远程CPU 1200 G2的IP；

④设置本地CPU数据区；

⑤设置远程CPU 1200 G2 的数据区，VB20对应1200 G2 的DB1.DBB20。

3）存储区分配

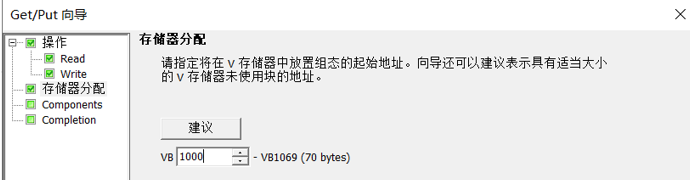

在这里指定 V 存储区中放置组态的起始地址，建议使用较大数值，以免和其他数据冲突，操作完成后，点击“下一个”，如图 1-5 所示。

图1- 5 存储区分配

4）组件

点击“生成”，完成GET/PUT向导配置，如图 1-6 所示。

图1- 6 组件

（3）编程

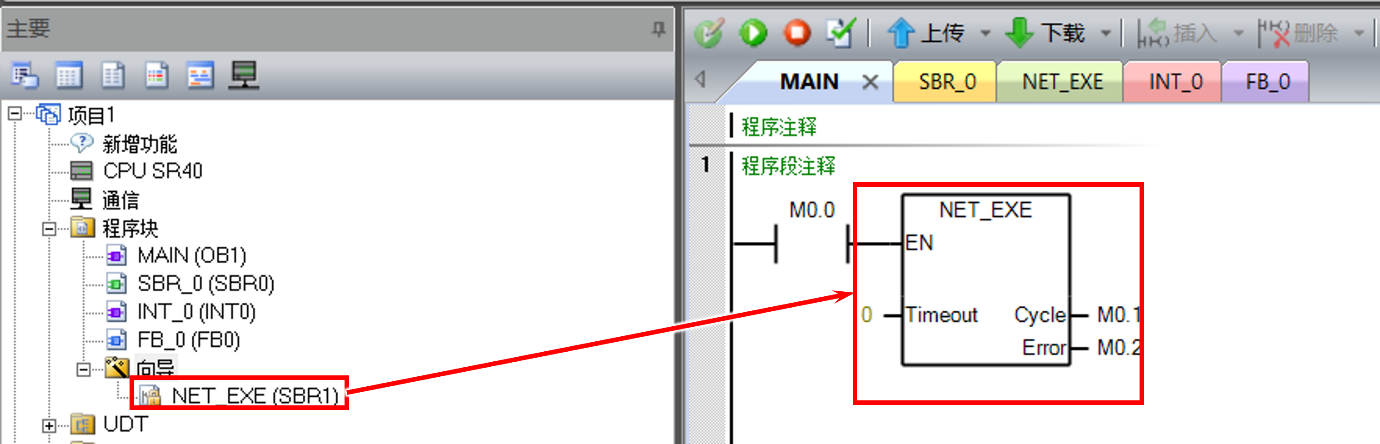

在 Main 函数中调用 NET_EXE 子程序，并分配相关引脚参数，如图 1-7 所示 。

图1-7 编程

至此，S7-200 SMART 作客户端的组态和编程就完成了。

（4）下载组态和程序

CPU 1 的组态配置与编程已经完成，下载组态和程序即可。

3.  S7-1200 G2编程组态

(1) 设备组态

重新打开TIA 博途软件创建新项目，并将 CPU 1214C作为新设备添加到项目中。在设备视图的巡视窗口中，将 CPU 属性作如下修改：

• “PROFINET 接口”属性中为 CPU “添加新子网”，并设置IP 地址（192.168.0.214）和子网掩码（255.255.255.0）。
• “防护与安全”属性中“连接机制”中激活“允许来自远程对象的 PUT/GET 通信访问”。

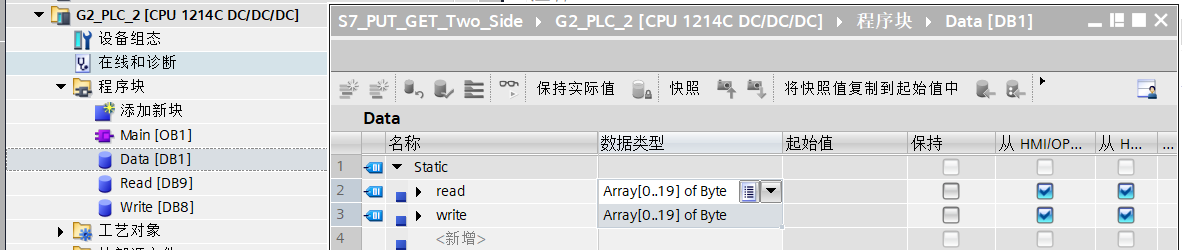

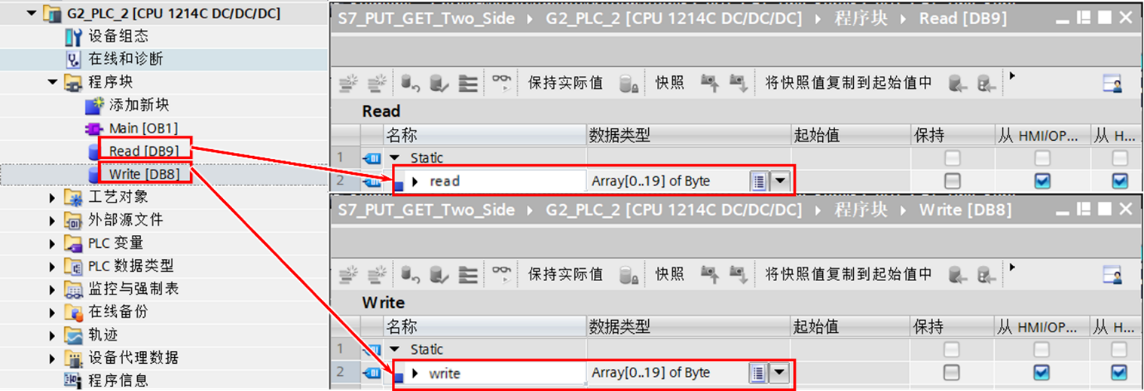

• 创建 DB 数据区，并建立相应数组，分别命名为 Write、Read，如图1-9所示。

图1-9 创建DB

S7-200 SMART 作为 S7 客户端只能访问服务器的V区，而S7-1200没有V区， V 区对应 S7-1200 中 DB1，且只能对应 DB1 ，所以需要把 DB9 中数据传送到 DB1，而将DB1的数据传送到DB8，进而间接实现 S7-200 SMART 对 S7-1200 DB8、 DB9 写和读的操作；创建 DB1 并建立相关变量, 如图1-10所示。

图1-10创建DB1

数据块的属性中，需要选择非优化的块访问（把默认的勾取消掉），DB1 需要此操作，DB8、DB9 无需此操作, 如图1-11所示。

图1-11取消优化的块访问

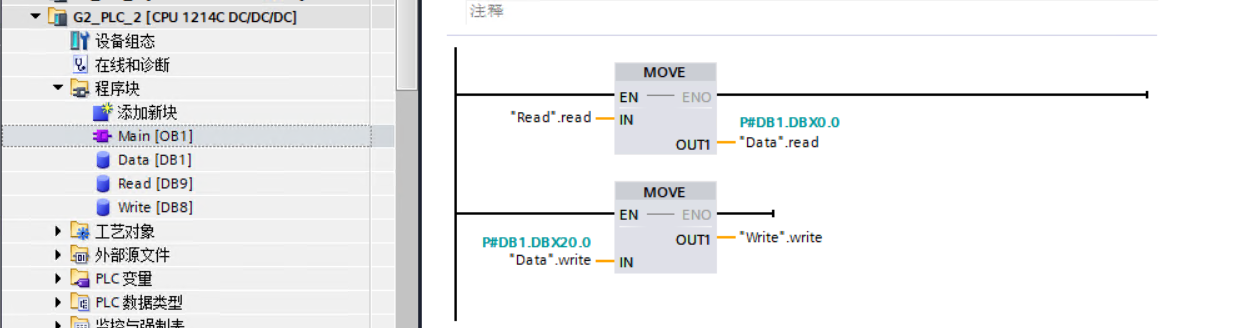

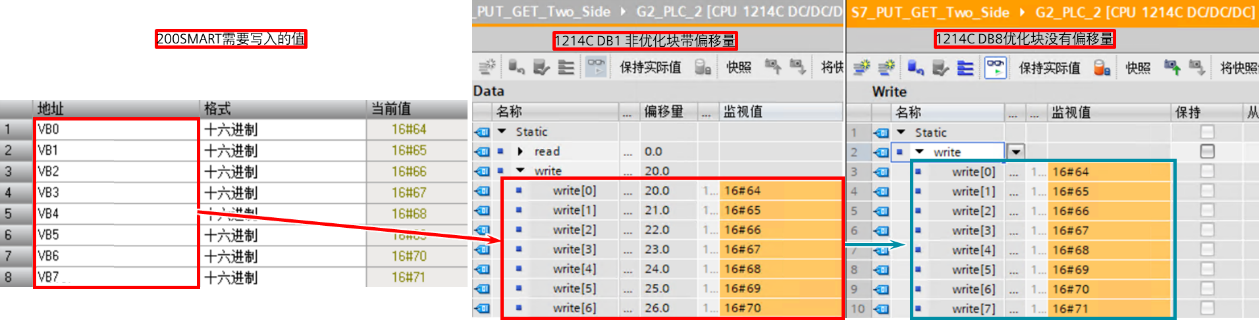

将 DB8、DB9 中需要写和读的变量与 DB1 中的数据进行关联,如图1-12所示。

图1-12关联变量

4. 通信状态测试

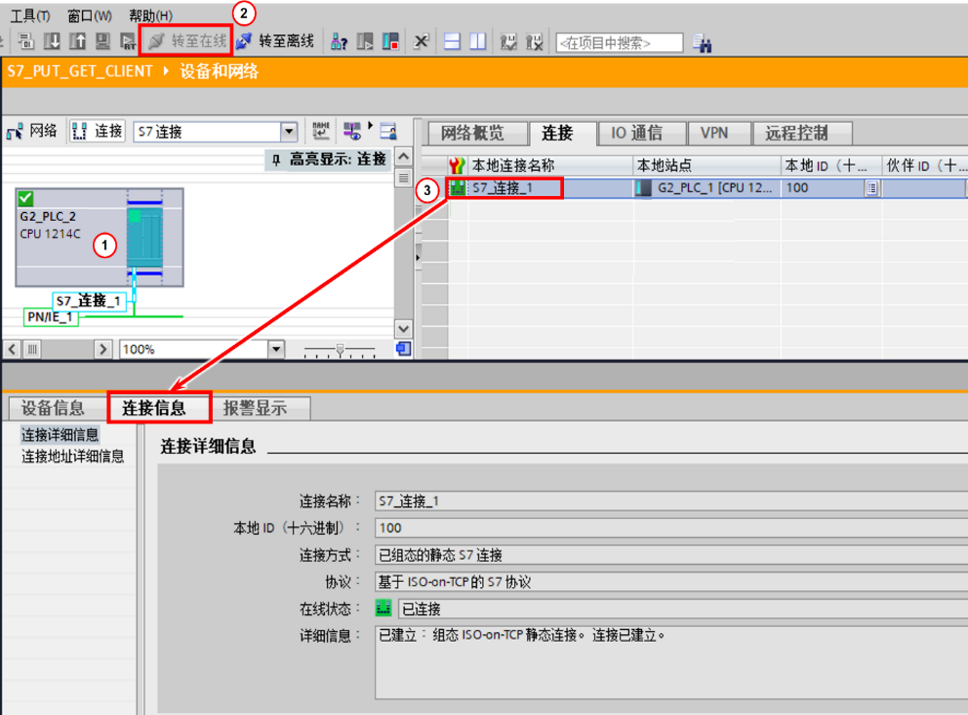

   打开博途，在网络视图中，选择 CPU,并“转至在线”模式，在“连接”选项卡中可以对 S7 通信连接进行诊断，如图 1-13 所示。

图1-13监控 S7 连接状态

①选择 CPU ；

②点击“转至在线”按钮，切换到在线模式；

③“连接”选项卡中选择本地连接，“连接信息”中即可查询到连接的详细信息。

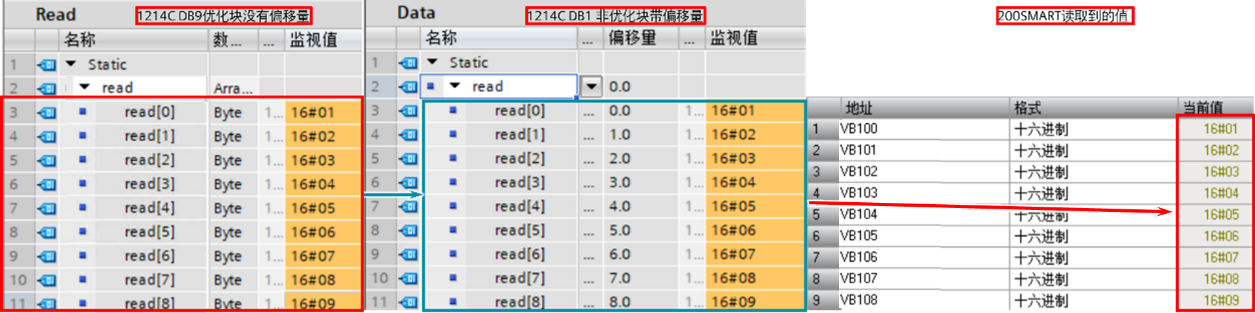

成功建立的 S7 连接，是PUT/GET 指令数据访问成功的先决条件。连接建立后， 200 SMART 就可以获取伙伴 CPU1214C的数据，如图1-14所示。

图1-14 读取传输

200 SMART 发送数据到伙伴 CPU 1214C，如图1-15所示。

图1-15写入数据
