WinCC Professional RFID刷卡登录

本文主要介绍用HMI Option+ 与 WinCC Professional 实现RFID刷卡登录步骤，采用的读卡器为SIMATIC RF1070R，软件版本为WinCC Professional V20。

1、HMI Option + 软件安装

软件下载及安装：

下载以下链接中对应版本软件：位于SIMATIC HMI Option+ IPC V1.1.13中的SIMATIC HMI Option+ V1.1.13 Setup

https://support.industry.siemens.com/cs/ww/en/view/109754400

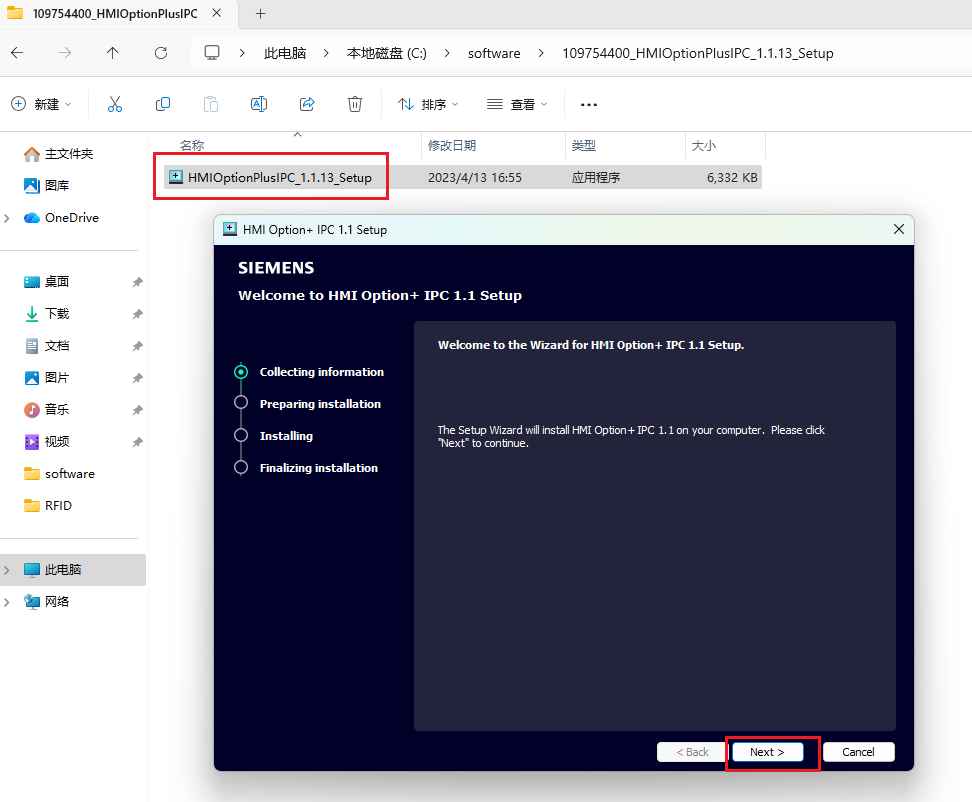

下载完成后，解压缩文件，直接运行其中的exe文件执行安装，安装时选择 “Next” 直到完成即可：

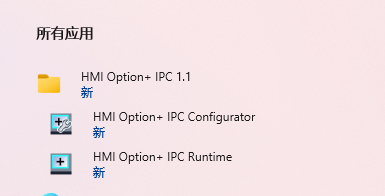

安装完成后，可看到计算机应用中有 HMIOption+ IPC Configurator和 HMIOption+ IPC Runtime，

2、读取卡的UID信息

(1) 组态HMIOption+ IPC Configurator：

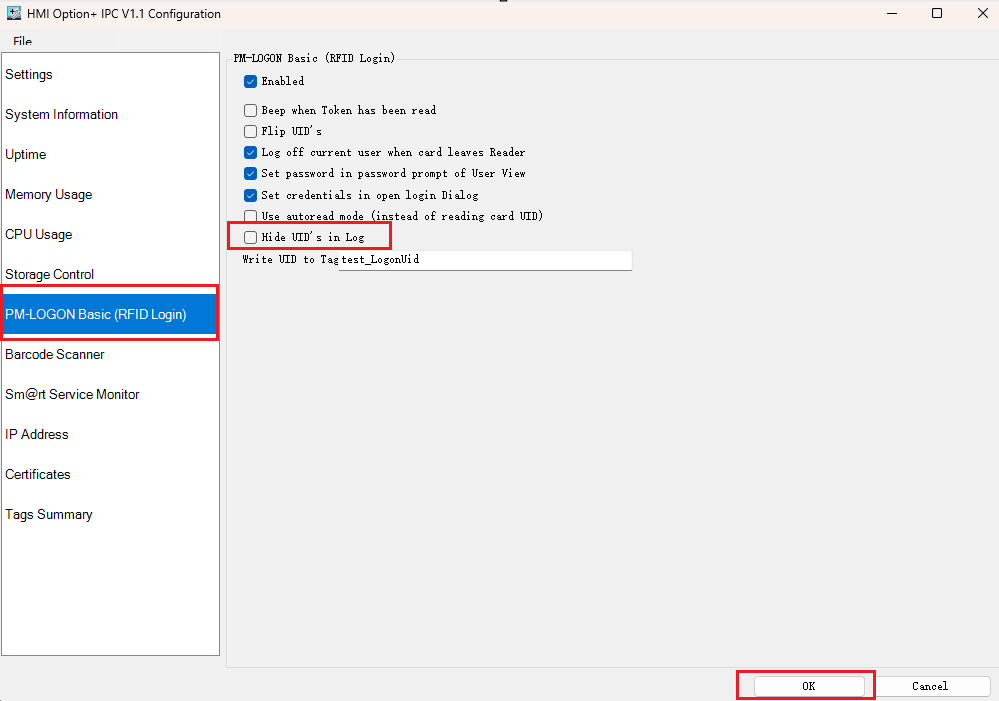

打开HMIOption+ IPC Configurator，在“PM-LOGON Basic(RFID Login)”中取消勾选“Hide UID’s in Log”，点击“OK”以保存设置。

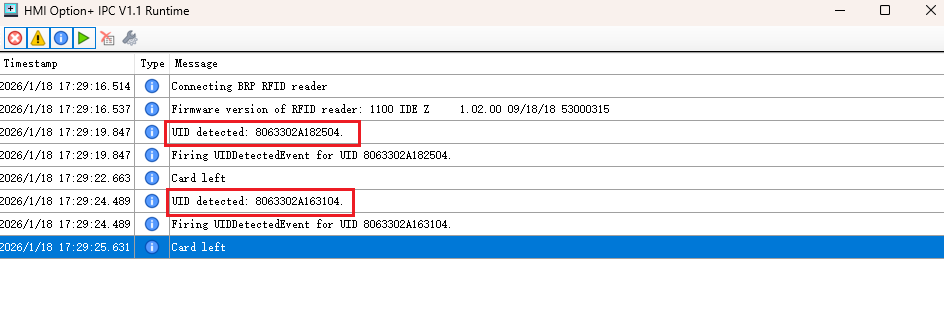

(2) 运行HMIOption+ IPC Runtime，刷卡读取UID：读卡器SIMATIC RF1070R 连接到计算机中，打开HMIOption+ IPC Runtime，刷卡后即可看到对应的UID信息，本例中使用了两张卡，UID分别为：8063302A182504、8063302A163104

3、WinCC Professional 项目组态：

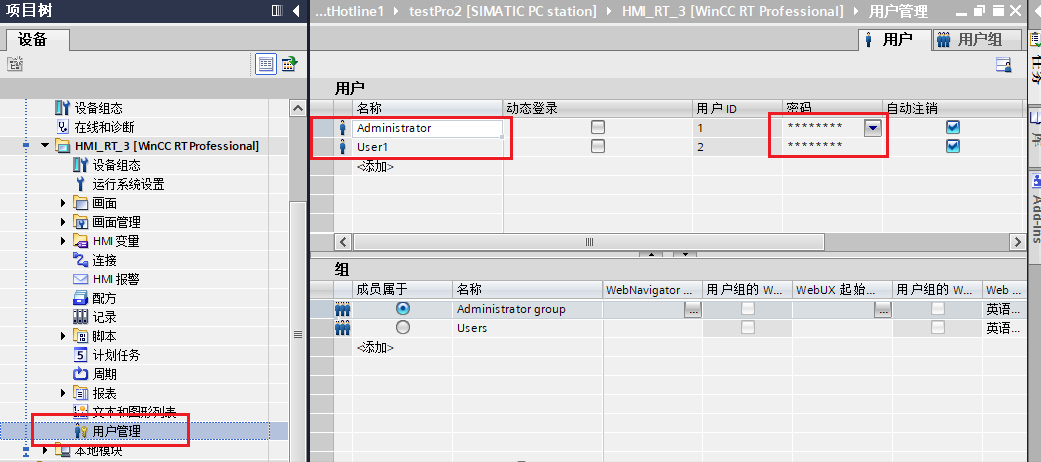

(1)组态用户：在项目树中，打开用户管理，添加用户并设置密码，密码需要与 UID 一致。用户名及密码如下：

(2)创建变量，用于读取UID ：

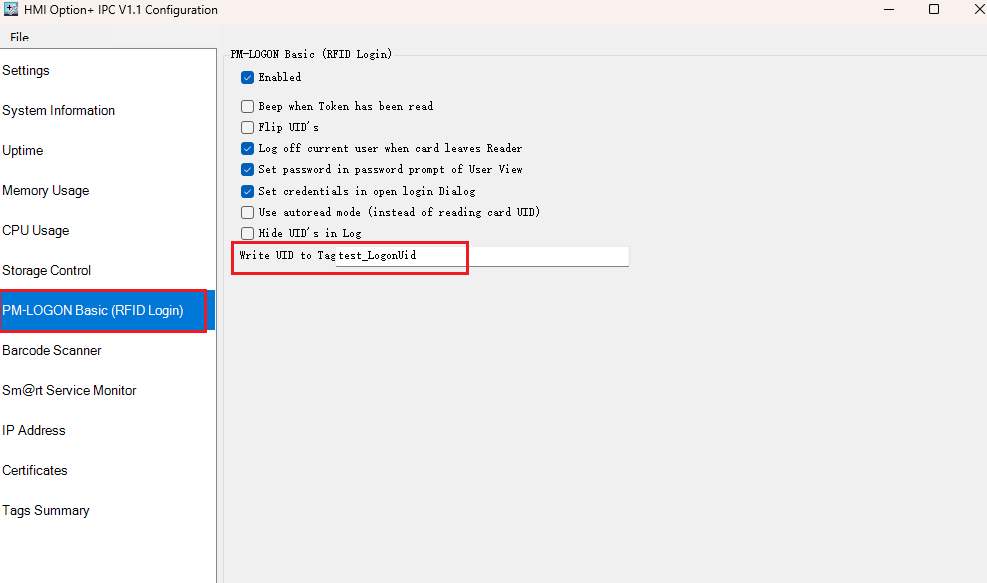

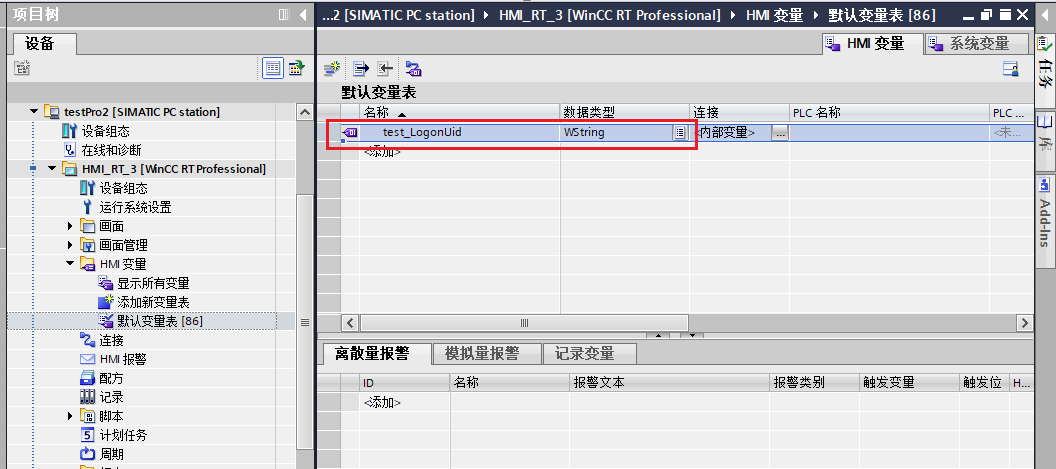

添加内部变量 “test_LogonUid” ，类型为 “WString” 。注意变量名称与HMIOption+ IPC Configurator中 “PM-LOGON Basic (RFID Login)” 的 “Write UID to tag” 一致：

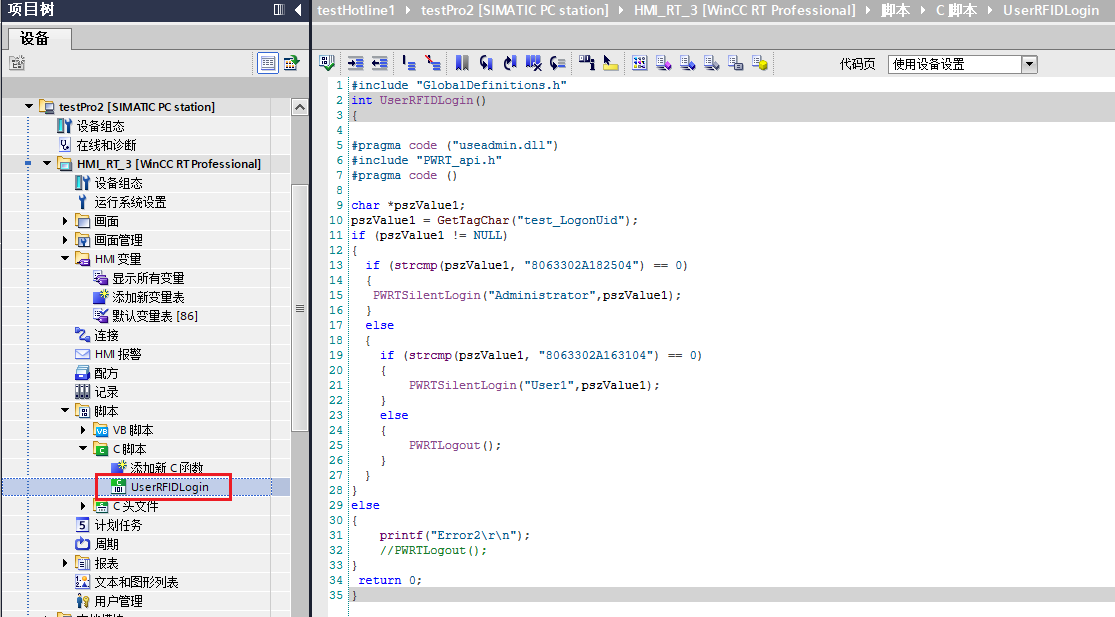

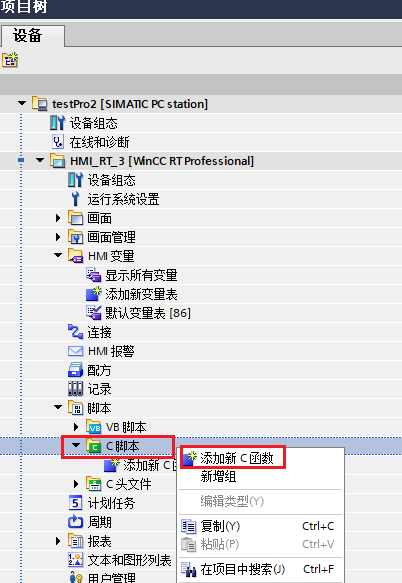

(3)编写 C脚本：在项目树——脚本中，右键 “C脚本”，添加下图脚本：

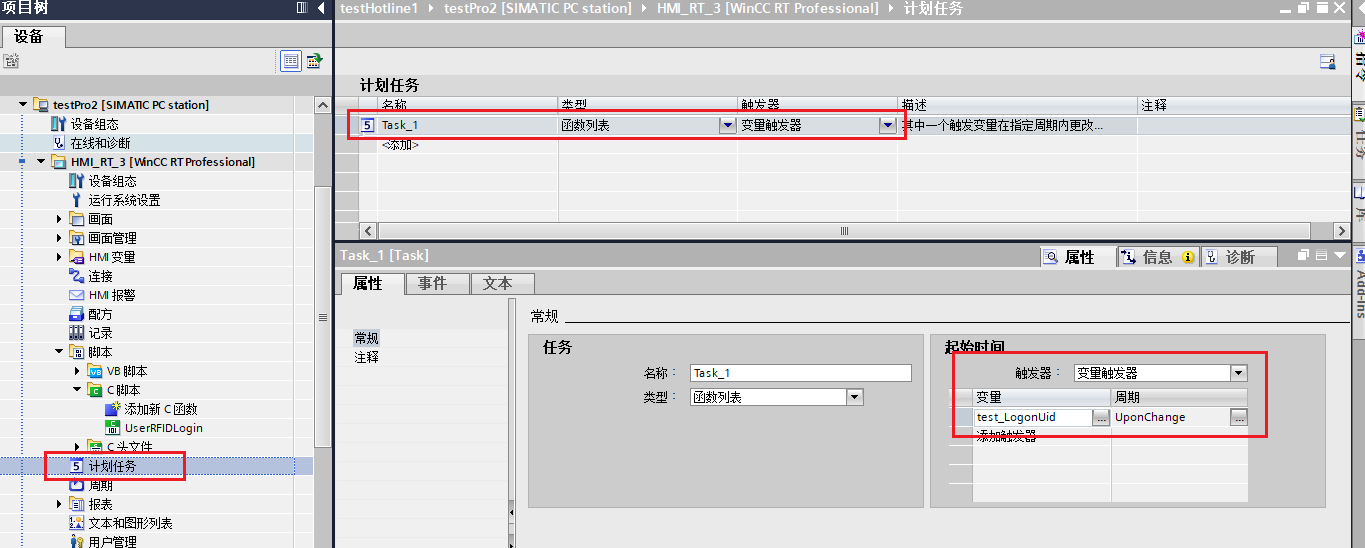

(4)组态计划任务：在项目树——计划任务中，添加计划任务

触发器可选择内部变量“test_LogonUid”，周期为“UponChange”：

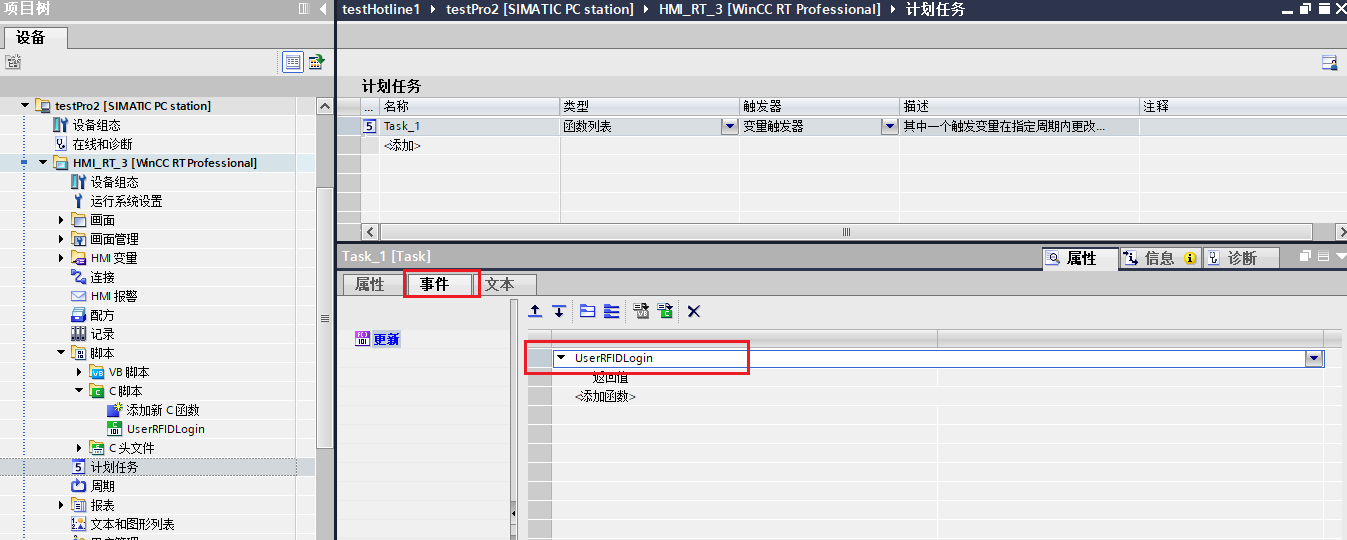

事件选择上述(3)中的C脚本：

(4)组态画面：

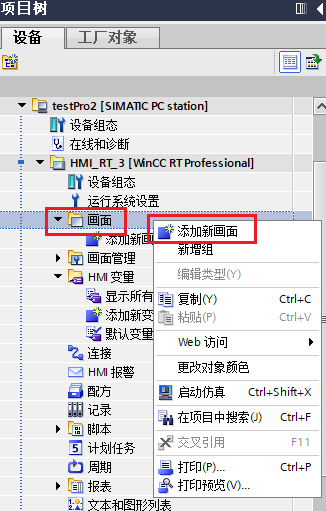

右键项目树中的 “画面“，选择 ”添加新画面“ ，自定义画面名称：

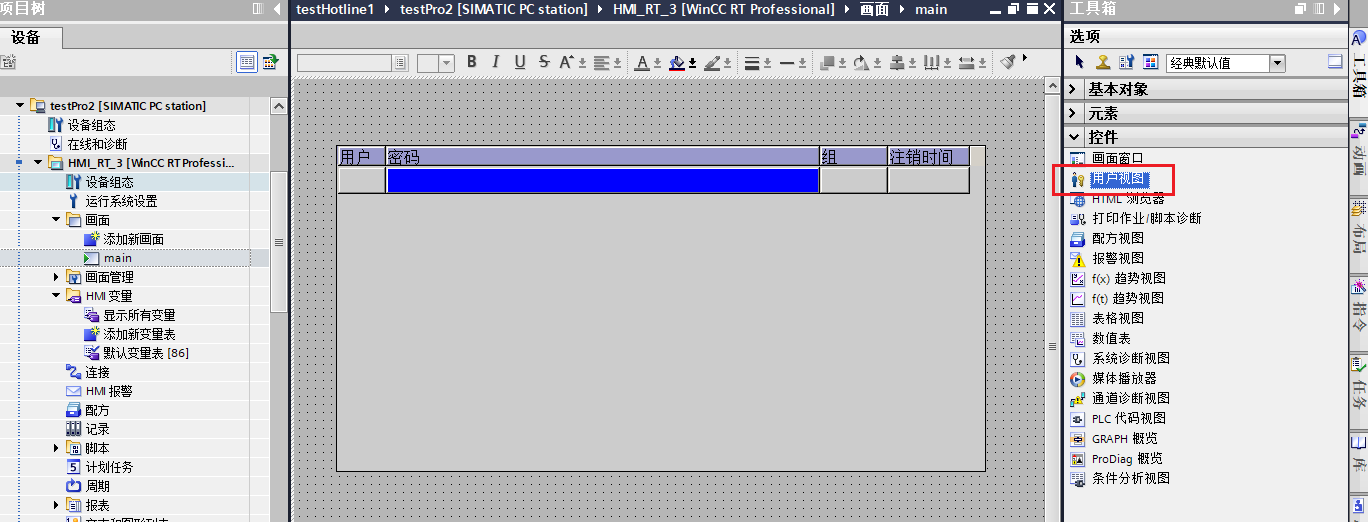

添加 “用户视图“ 控件：

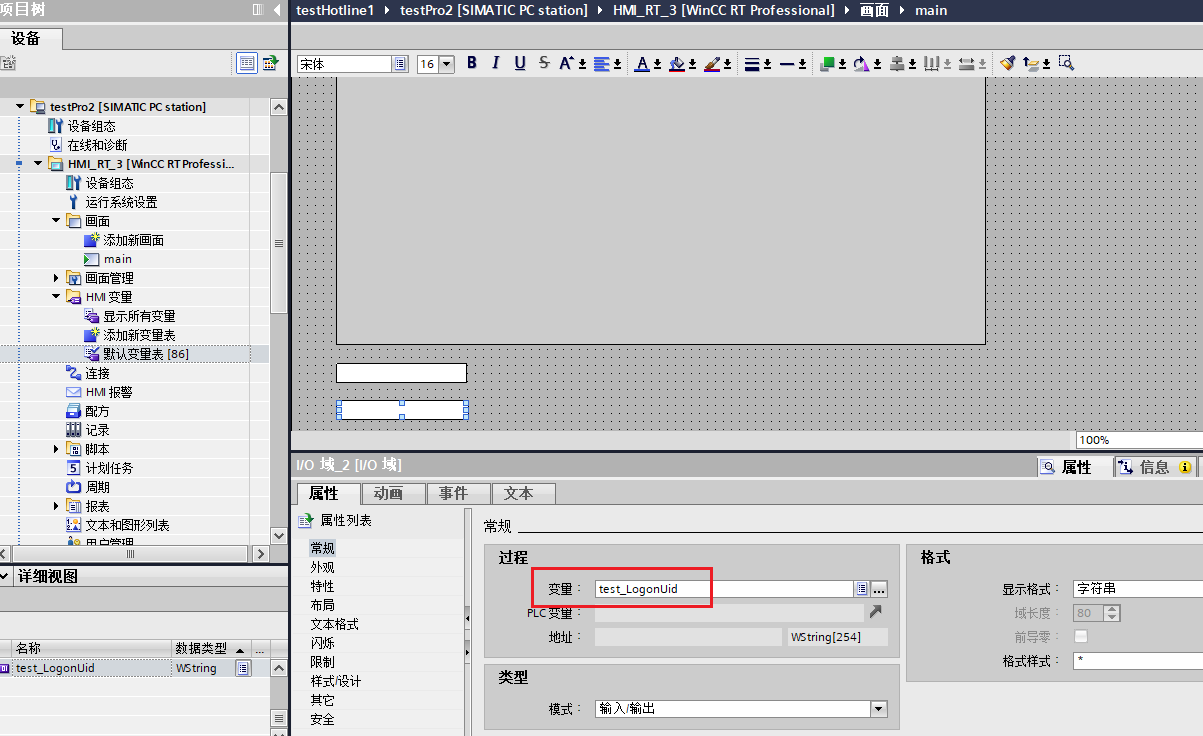

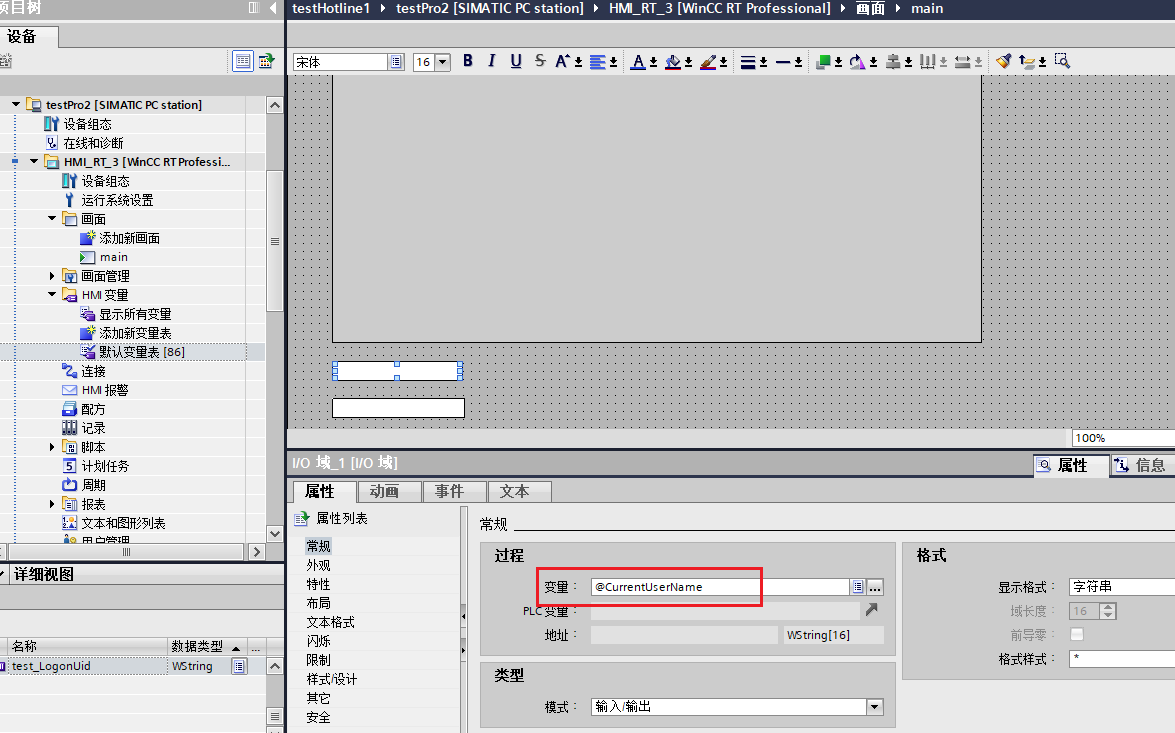

添加两个I/O域，分别与变量 “@CurrentUserName“ 以及 “test_LogonUid” 绑定：

(5)运行系统设置：

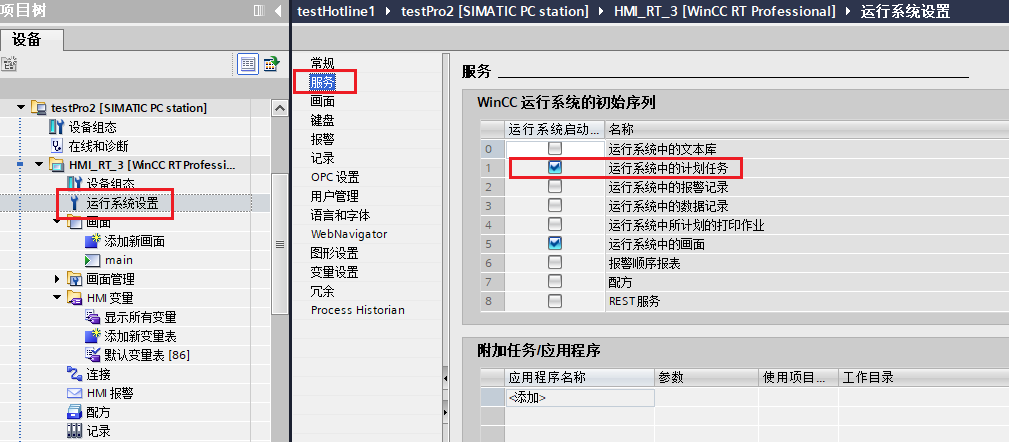

在运行系统设置——服务中：选择 “运行系统中的计划任务“：

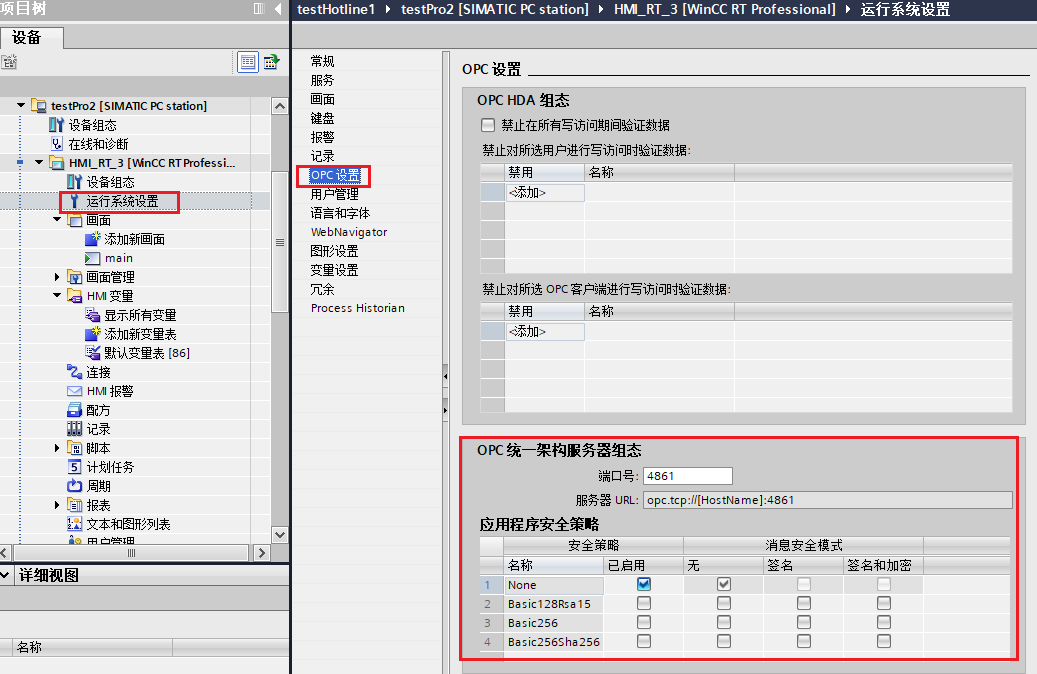

在运行系统设置—— OPC 设置中，设置 “OPC 统一架构服务器组态“，可按照下图设置：

以上设置完成后，保存项目，下载运行即可。

4、HMIOption+ IPC Configurator 通信配置

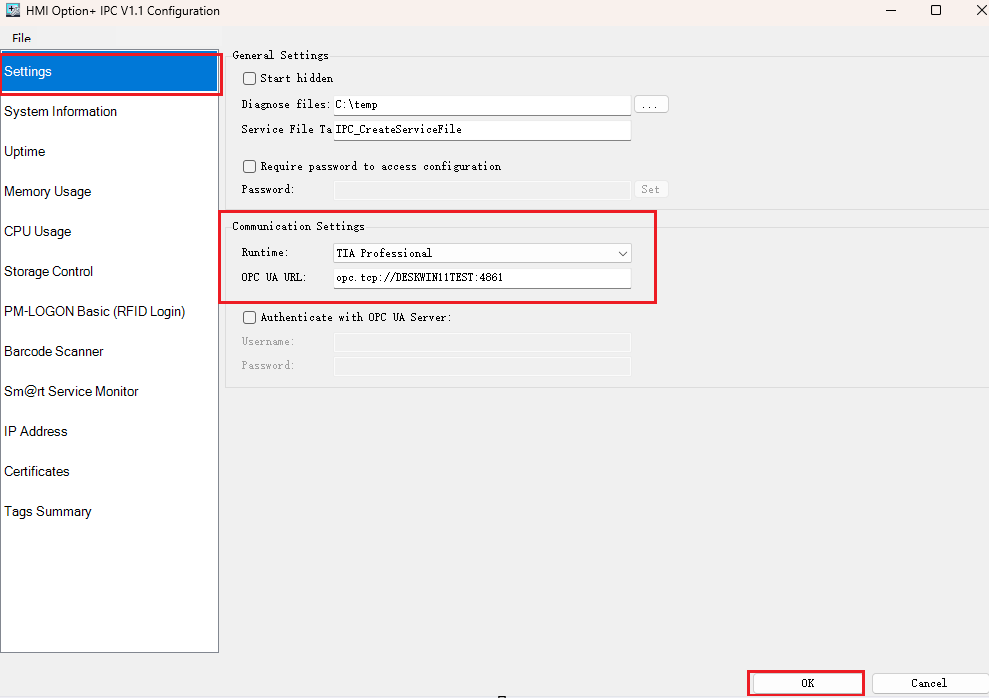

打开HMIOption+ IPC Configurator，在 “Settings“ —— ”Communication Settings“ 中，进行如下设置:

Runtime选择 “TIA Professional“。

OPC UA URL 输入上述 第3章 (5) 小节中的 OPC UA 地址。

如下图所示：

设置完成后点击 “OK“ 即可。打开HMIOption+ IPC Runtime运行。

5、运行效果

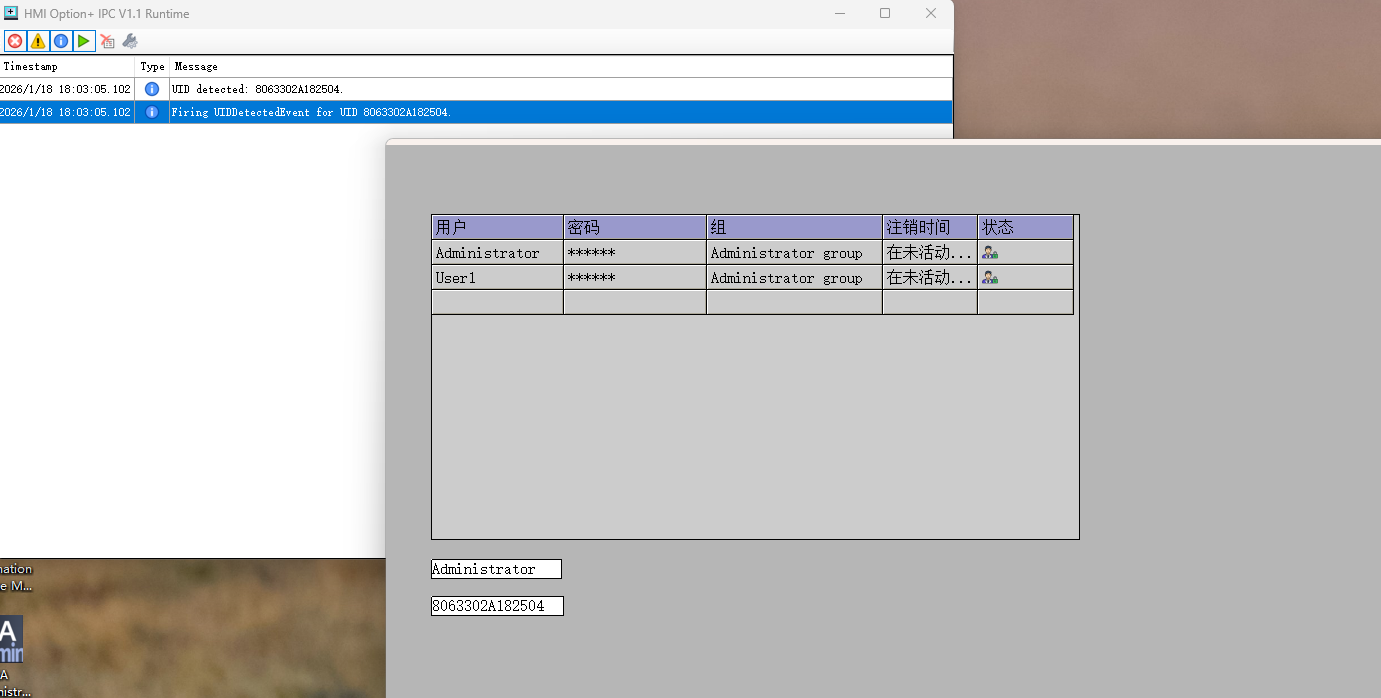

按照以上步骤设置完成后，分别运行 WinCC RT Professional 和HMIOption+ IPC Runtime，刷卡后效果如下：

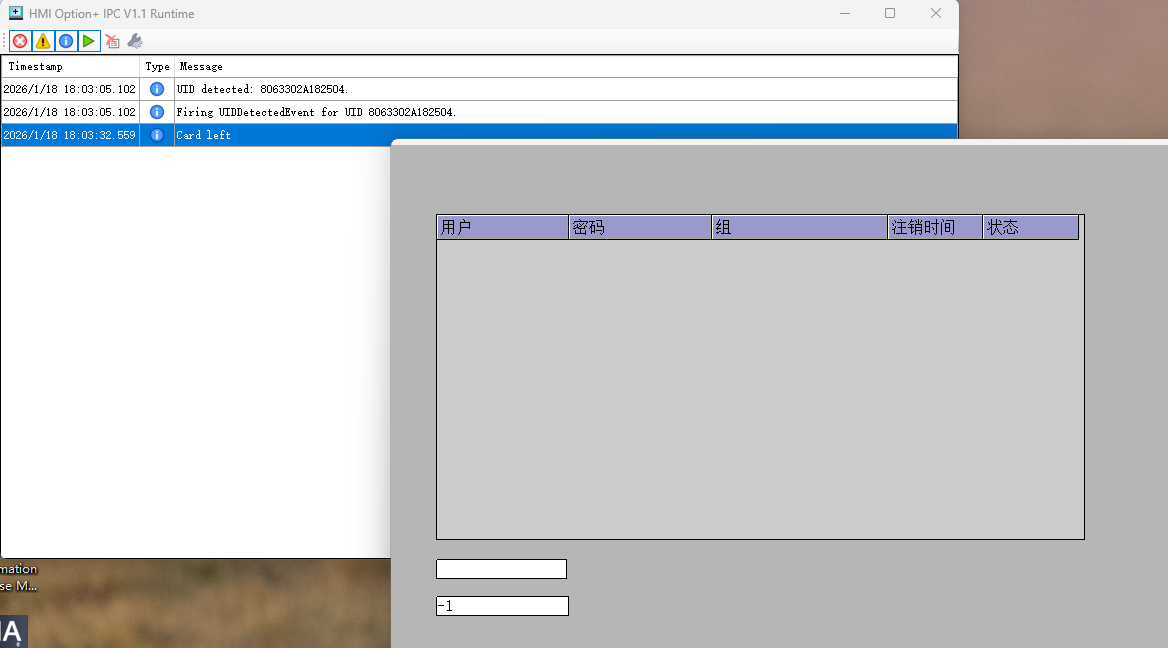

将卡移走后，自动注销：

更多信息，可参考以下链接中WinCC RFID刷卡登录实现的三种方式，WinCC Professional 同样适用：

https://support.industry.siemens.com/cs/cn/zh/view/109765010
