I/O域（输入输出域）拖拽至趋势控件

一 概述

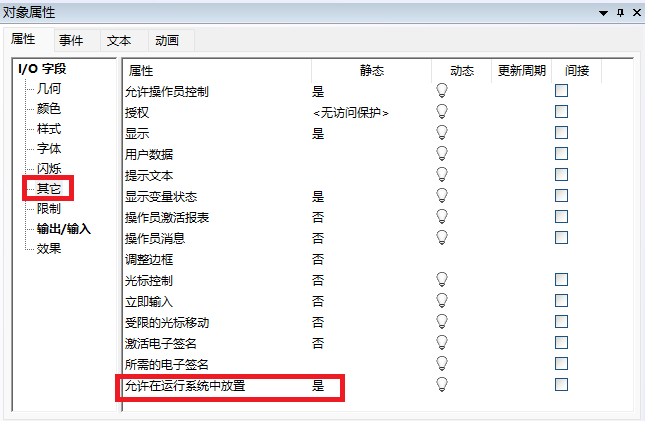

从WinCC V8.0开始，I/O字段（输入/输出域）开始支持“允许在运行系统中放置”属性，如图1所示。

图1

激活该属性后，可以在WinCC运行时，通过拖放操作将 I/O 字段所关联的变量拖动到WinCC 在线趋势控件或 WinCC 变量模拟器中。

本文基于WinCC V8.1 update5来介绍I/O字段（输入/输出域）的“允许在运行系统中放置”属性的使用。

二 拖拽IO字段变量到变量模拟器

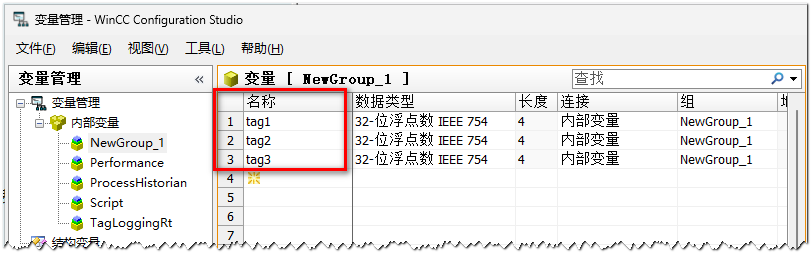

在WinCC 项目中创建相应变量，本例中创建三个内部变量：“tag1”、“tag2”和“tag3”，如图2所示。

图2

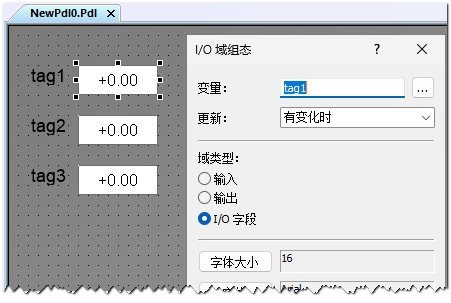

在WinCC画面中添加三个“IO字段”（输入/输出域）对象，分别关联变量“tag1”、“tag2”和“tag3”，如图3所示。

图3

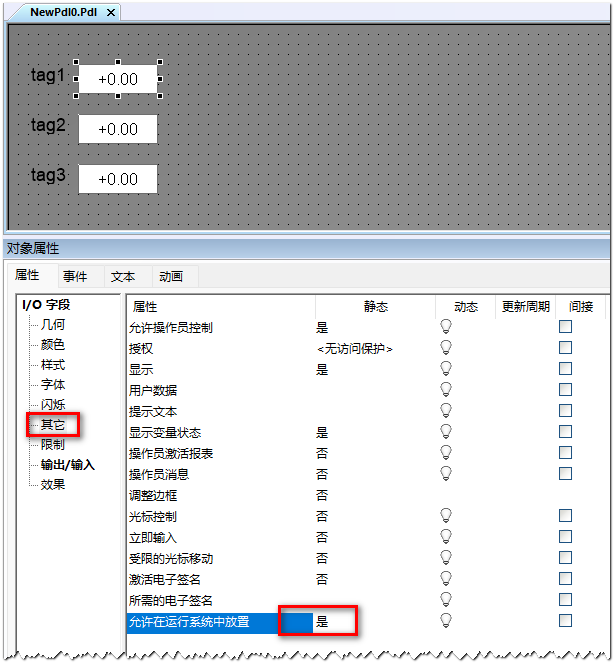

设置“tag1”和“tag2”对应的IO字段的“允许在运行系统中放置”属性为“是”，如图4所示。

图4

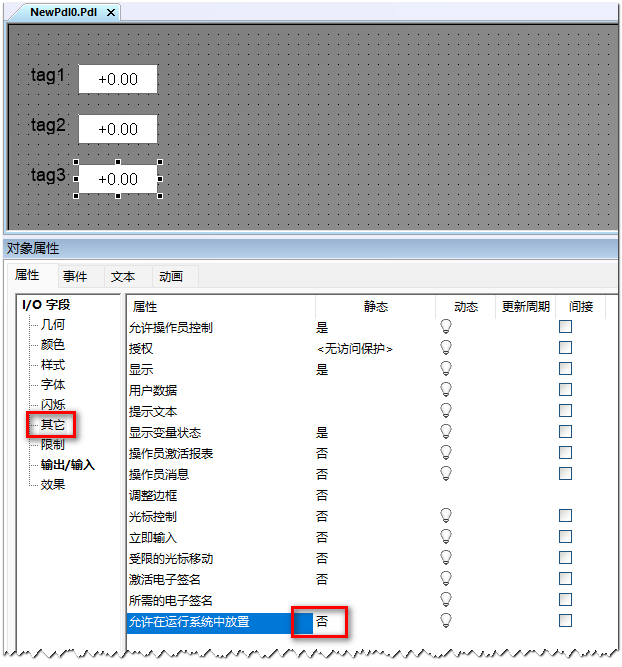

设置“tag3”对应的IO字段的“允许在运行系统中放置”属性为“否”，如图5所示。

图5

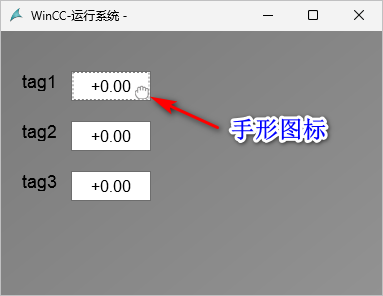

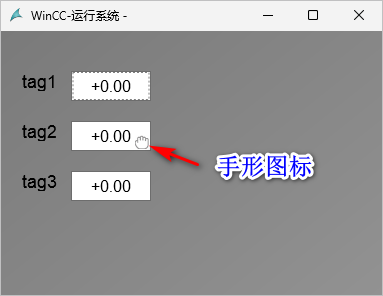

激活WinCC运行系统，运行效果如图6和图7所示。对于 “允许在运行系统中放置”属性设置为“是”的IO字段，鼠标放到对象上时，会显示手形图标。

图6

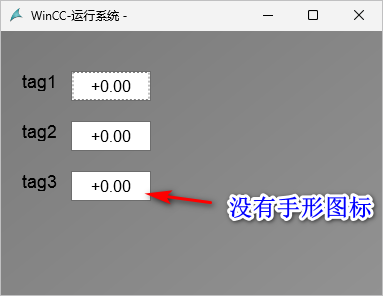

对于 “允许在运行系统中放置”属性设置为“否”的IO字段，鼠标放到对象上时，不会显示手形图标。

图7

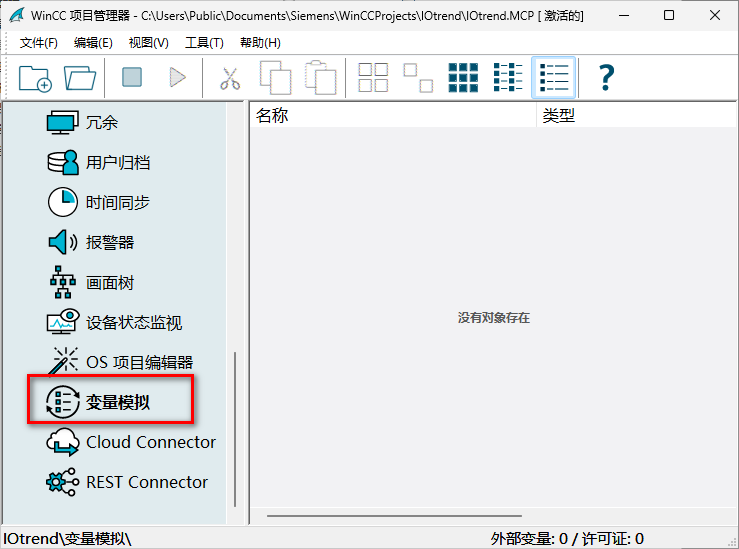

在WinCC项目管理器中双击“变量模拟”，打开WinCC变量模拟器，后续会直接把IO字段对应的变量拖拽到WinCC变量模拟器中。

图8

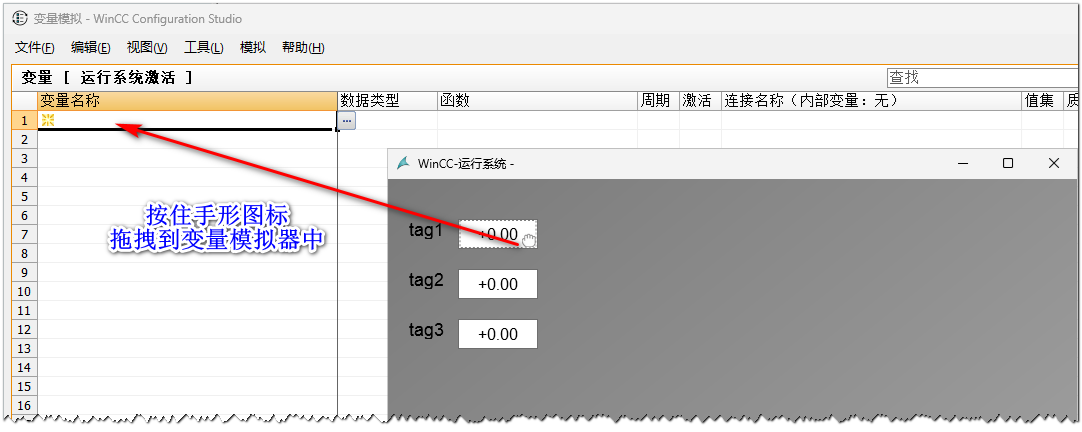

鼠标放到IO字段上，如果显示手形图标，就可以把此IO域对应的变量拖拽到变量模拟器。如图9所示。

图9

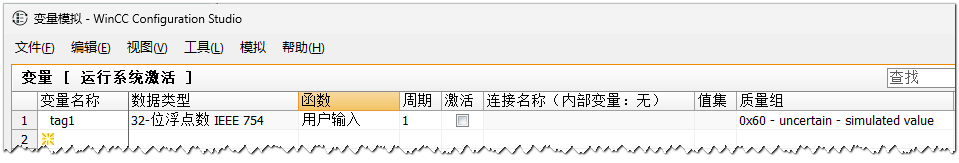

拖拽之后的效果如图10所示。默认情况下，变量对应的“函数”为“用户输入”、“周期”为1，“质量组”为“0x60”。

图10

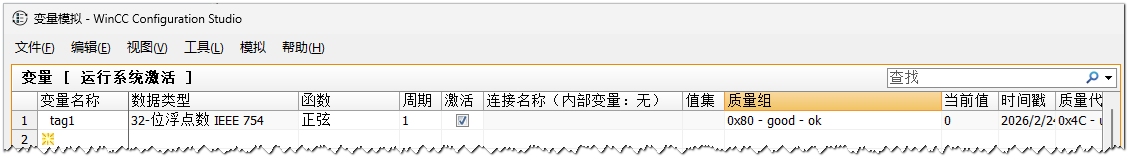

根据实际需要来调整变量对应的“函数”、“周期”和“质量组”，本例中调整后的结果如图11所示。

图11

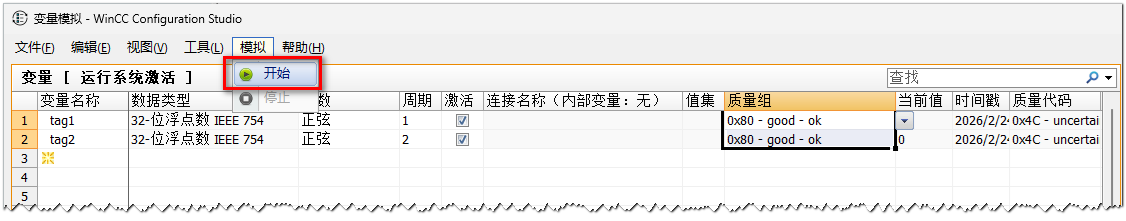

同样方法，从WinCC画面中拖拽tag2到变量模拟器。然后启动Win CC变量模拟器，如图12所示。

图12

三 拖拽IO字段变量到在线趋势控件

也可以通过拖放操作将 I/O 字段所关联的变量拖动到WinCC 在线趋势控件中。

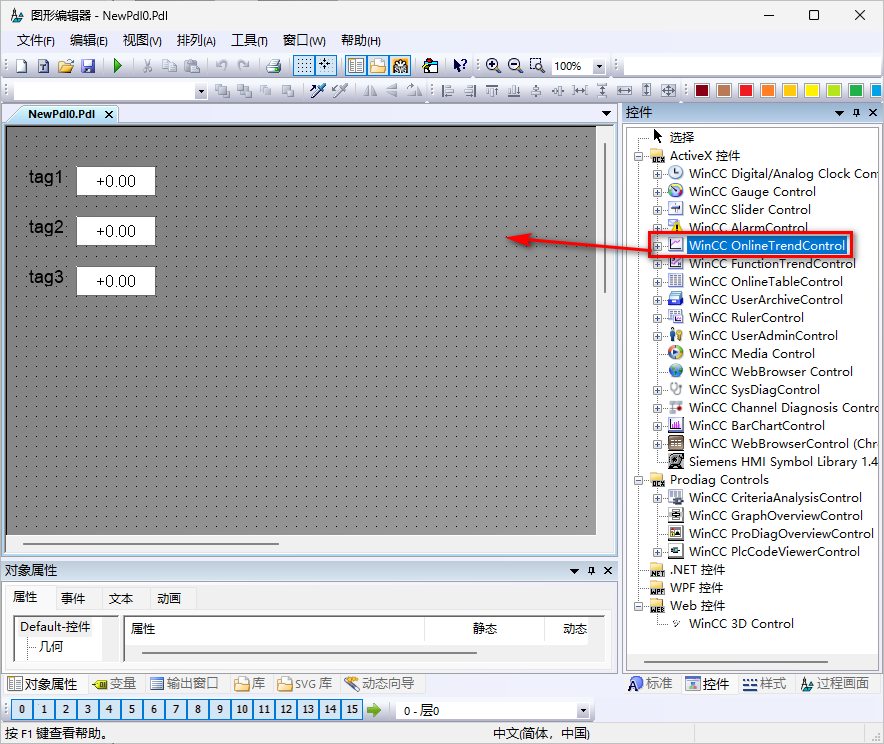

在WinCC画面中添加“WinCC OnlineTrendControl”控件，如图13所示。

图13

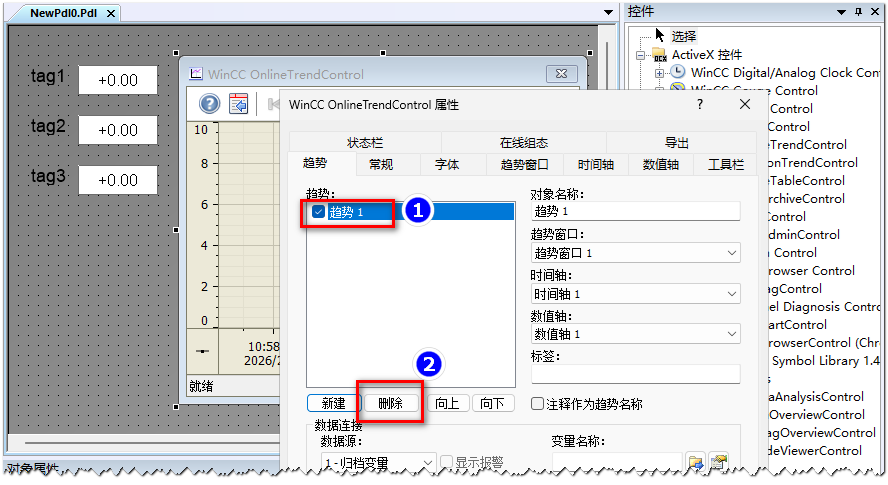

然后把“WinCC OnlineTrendControl”控件中组态的趋势删除，如图14所示。

图14

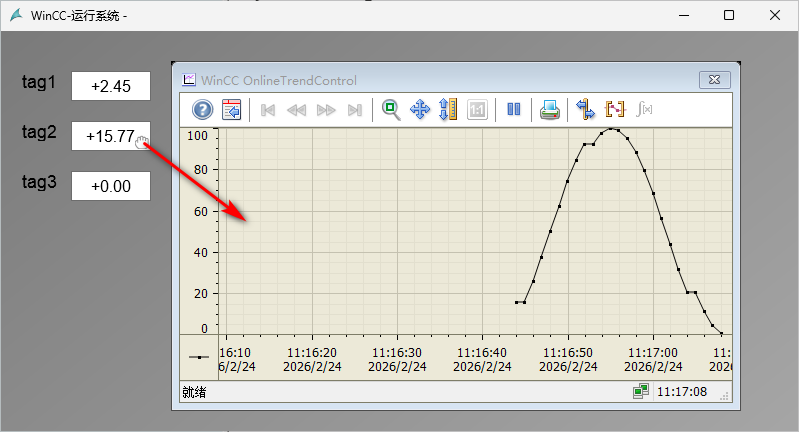

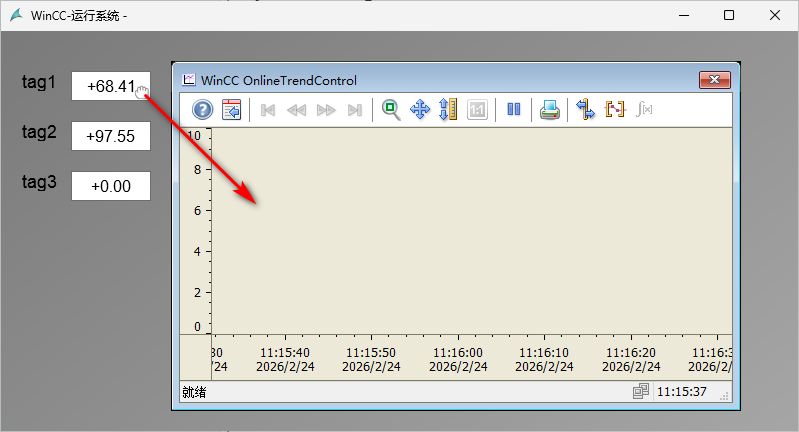

重新运行WinCC项目。鼠标放到IO字段上，如果显示手形图标，就可以把此IO域对应的变量拖拽到画面中的在线趋势控件中。如图15所示。

图15

之后WinCC在线趋势控件就可以显示此变量的实时曲线。同样方式也可以拖拽其它变量到在线趋势控件，如图16所示。

图16

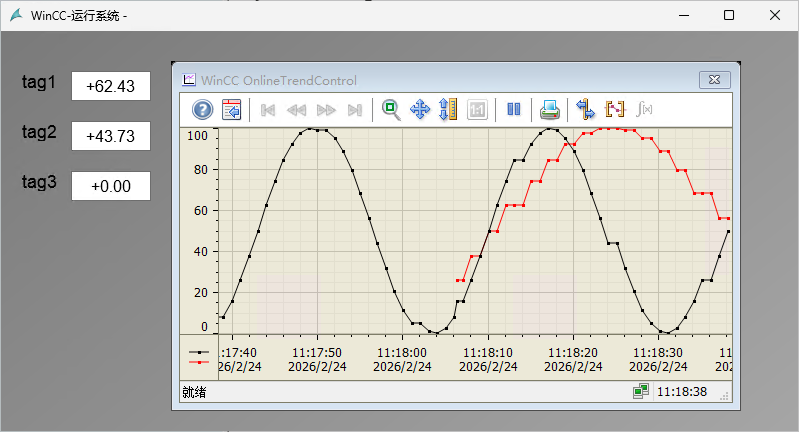

多个变量对应的实时曲线的显示效果如图17所示。

图17

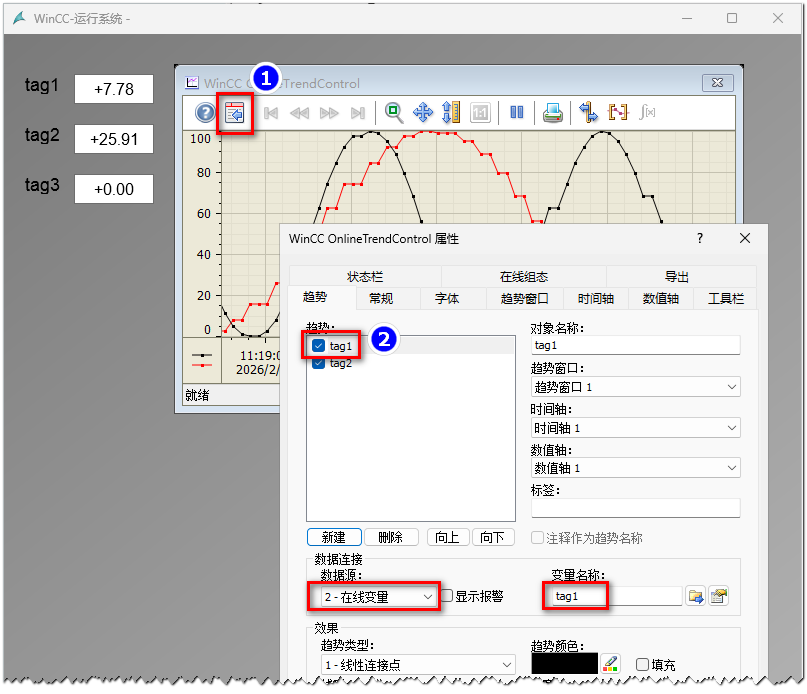

点击在线趋势控件的“组态对话框”工具按钮，在弹出的对话框中，切换到“趋势”栏，可以看到通过手形图标拖拽过来的变量都是以在线变量（也就是实时曲线）的方式显示在趋势控件中的，如图18所示。

图18
