列表框的组态

1. 概述

列表框用于集中展示可选项，供用户进行单项或多项选择。如果列表内容过多，无法一次性完全显示，控件右侧会自动出现滚动条，方便您浏览和选取所有条目。

工具箱中的“列表框”对象：

2. 组态“列表框”功能

2.1 在 HMI 默认变量表中，新建2个数据类型为 INT 的变量：ListBoxValue01 和 ListBoxValue02，用于监视2种模式下列表框的过程值，如下图所示。

2.2 从工具箱中选中“列表框”控件，拖放至HMI画面中。随后，对该列表框的选择项进行组态，为其添加所需的文本和图形，并将选择模式设置为“非唯一”，如下图所示。

2.3 对“列表框”元素进行过程值组态，在动态化设置中将其关联到变量 ListBoxValue01。

2.4 添加一个 IO 域并设置输出格式为2进制，用于监控变量 ListBoxValue01 的变化，以便实时观察列表框的过程值状态。

2.6 复制第2.2节中组态的列表框，将其过程变量修改为 ListBoxValue02，并将选择模式设置为“唯一”。

2.7 复制第2.4节中的 IO 域，并将其过程值变量修改为 ListBoxValue02。

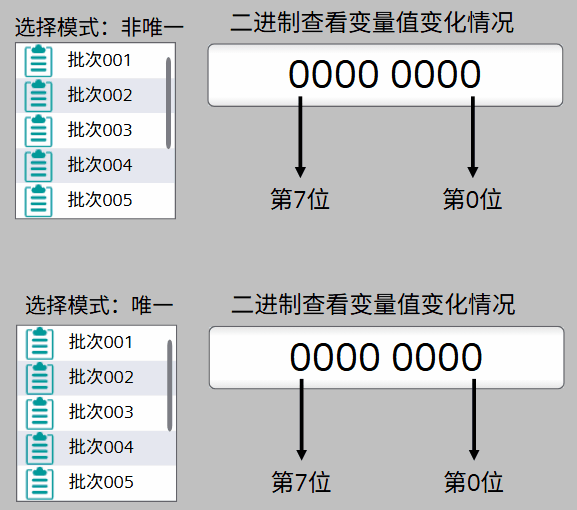

2.8 运行效果展示
