RTD 模拟量输入

组态 RTD 模拟量输入

单击“系统块”(System Block)对话框的 RTD 模拟量输入节点为在顶部选择的RTD 模拟量输入模块组态选项。

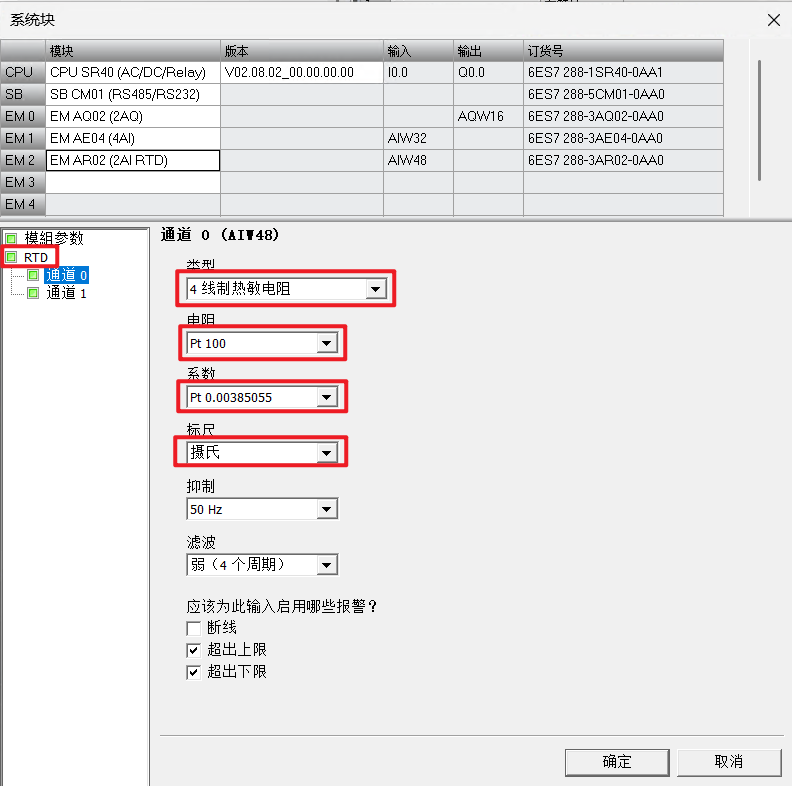

图1.组态RTD设置窗口

热电阻（RTD）模拟量输入模块会在 I+ 和 I- 端子输出恒定电流，用于电阻值测量。该电流通入被测电阻后，模块通过检测电阻两端的电压差计算阻值。电流线缆必须直接连接至热电阻传感器 / 电阻元件。

相较于两线制接线方式，采用四线制或三线制接线的测量方案可补偿线路电阻的影响，测量精度显著更高。

RTD 类型组态

选择以下选项之一，为每条 RTD 输入通道组态类型：
● 电阻，4 线制
● 电阻，3 线制
● 电阻，2 线制
● 热敏电阻，4 线制
● 热敏电阻，3 线制
● 热敏电阻，2 线制

RTD类型和可用电阻、RTD温度系数详情参见S7-200 SMART 系统手册

标定

选择以下选项之一为通道组态温度标定：
● 摄氏度
● 华氏

对于“ 电阻，4 线制”，“ 电阻，3 线制”和“ 电阻，2 线制” RTD 类型和相关电阻，无法组态温度系数和温度标定。

“抑制”(Rejection)

传感器的响应时间或传送 RTD 模拟量信号至模块的信号线的长度和状况，也会引起 RTD 模拟量输入值的波动。 在这种情况下，波动值可能变化太快，导致程序逻辑无法有效响 应。 可组态模块对信号进行抑制，以在下列频率点消除或最小化噪声：
● 10 Hz
● 50 Hz
● 60 Hz
● 400 Hz

平滑”(Smoothing)

可组态模块在组态的周期数内平滑 RTD 模拟量输入信号，从而将一个平均值传送给程序逻辑。 有四种平滑算法可供选择：
● 无
● 弱
● 中
● 强

报警组态

可为所选 RTD 模块的所选通道选择是启用还是禁用以下报警：

● 断路
● 超出上限
● 超出下限

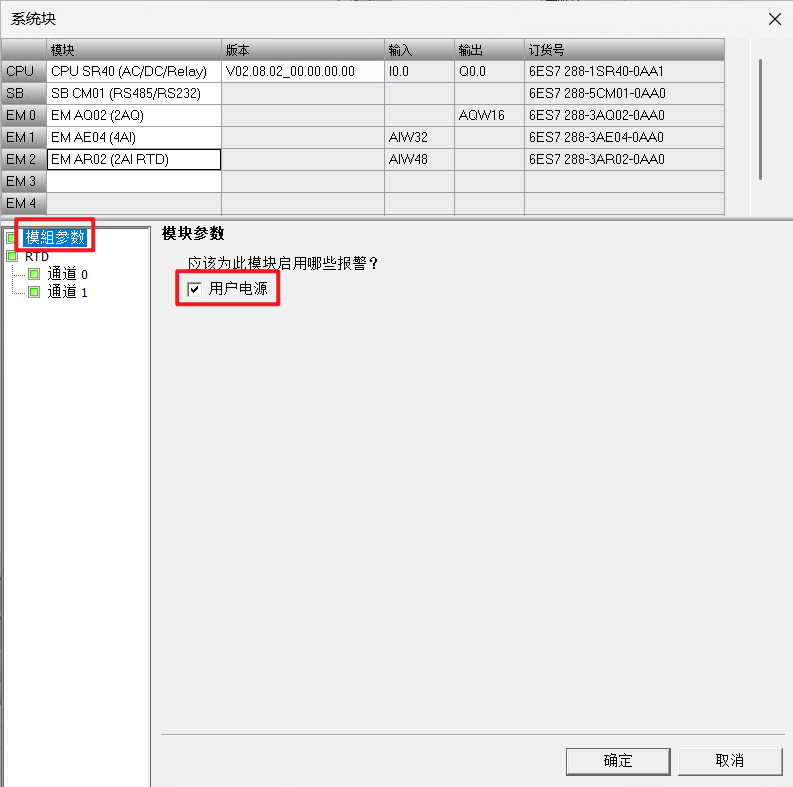

● 用户电源：在系统块“模组参数”(Module Parameters) 节点组态，参见下图。

图2. 报警设置窗口
