S7-200 SMART G2 V3.2 PROFINET通信-网络拓扑

硬件网络拓扑

• 硬件网络拓扑的功能

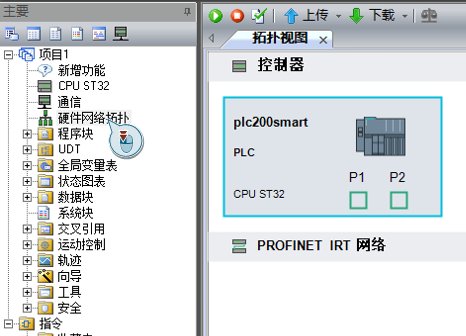

硬件网络拓扑用于 PROFINET RT+IRT 网络的组态。双击项目树中的“硬件网络拓扑”，打开硬件网络拓扑。 硬件网络拓扑用于对设备和模块进行组态和参数分配。

拓扑视图

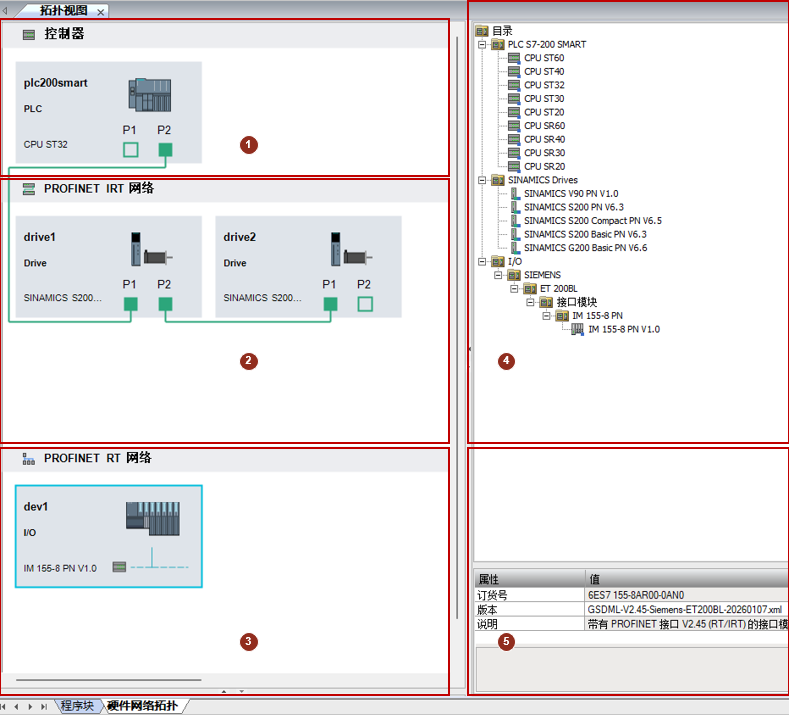

拓扑视图中，整个页面分为三层：控制器层、PROFINET IRT 网络层、 PROFINET RT 网络层。

1. 控制器层

系统将根据系统块中选定的 CPU 自动创建一个设备。

• 当 CPU 从支持 IRT 切换到不支持 IRT 时，现有的拓扑组态所有信息将保持不变。若存在不兼容情况，系统将在编译时报错。

1. PROFINET IRT 层

PROFINET IRT 网络层用来添加 IRT 设备。

• 在该层中，最多可配置 8 个 IRT 设备。同时，所有 IRT 和 RT 设备的数量总和不得超过 10 个。
• 在 IRT 层的设备通过“手拉手”的方式连接。
• 该层被划分为两行，每行最多支持放置 4 个设备。
• 如果当前 CPU 的类型和版本不支持 IRT 功能，则 IRT 网络层将禁用设备拖入操作。

注意：IRT层仅能组态支持西门子5号和105号报文的伺服设备，对于第三方伺服，若其支持西门子5/105报文，可通过添加GSD的方式，组态到IRT层。

1. PROFINET RT 网络层

PROFINET RT 网络层用来添加 RT 设备，具体模块的组态可以双击RT设备，或者右键选择“设备视图”。

• 在该层中，最多可配置 10 个 RT 设备。同时，所有 IRT 和 RT 设备的数量总和不得超过 10 个。
• 该层被划分为两行，每行最多支持放置 5 个设备。

1. 设备目录

当您打开硬件网络拓扑时，设备目录树将自动加载以下设备：

• CPU 内嵌的 PROFINET 设备
• 导入 GSD 文件支持的 PROFINET 设备

1. 设备属性

• 当您在设备目录中选择一个设备时，设备属性窗口将显示该设备的基本属性。

设备视图

设备视图用于进一步展示和管理 RT 类型设备的详细信息。您可以通过以下任一方式进入 RT 设备的设备视图：

• 在拓扑视图中双击 RT 设备。
• 右键单击 RT 设备，从弹出的上下文菜单中选择 “转到设备视图” 选项。

注意：仅 RT 设备可进入设备视图，IRT 没有设备视图。

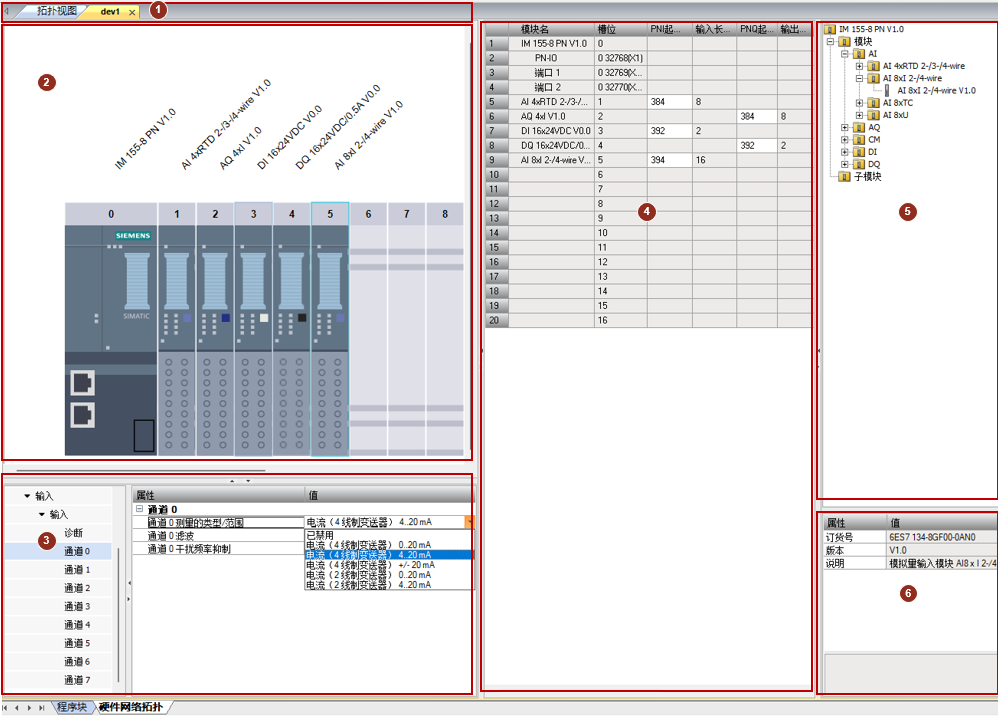

1. 切换开关：设备视图/拓扑视图
2. 设备视图的图形区域
3. 模块组态：组态模块参数
4. 设备视图的表格区域，可查看PNIO的地址
5. 模块树
6. 模块属性

常见问题

1. IRT网络是否支持星型拓扑?

S7-200SMART G2 从V3.2开始支持IRT轴，需要配置网络拓扑，拓扑仅支持“手拉手”的总线式拓扑连接。

2. IRT网络是否支持连接交换机?

不支持连接交换机，IRT网络的连接必须和组态的网络拓扑完全一致，组态IRT拓扑时，支持硬件目录里的IRT轴以及第三方支持西门子5/105报文的轴。

3. 如何快速诊断IRT的网络拓扑?

如图所示，可打开拓扑比较界面，扫描实际拓扑，可以快速对CPU配置的拓扑与实际拓扑进行比较。
