通过显示屏格式化存储卡和CPU恢复出厂设置

1.1 S7-1500通过显示屏进行存储卡格式化操作和CPU恢复出厂设置

下面介绍S7-1500如何通过显示屏格式化存储卡和恢复出厂设置。

1.通过显示屏格式化存储卡

1）S7-1500的显示屏如图1所示，默认显示总览界面。

图1 显示屏总览界面

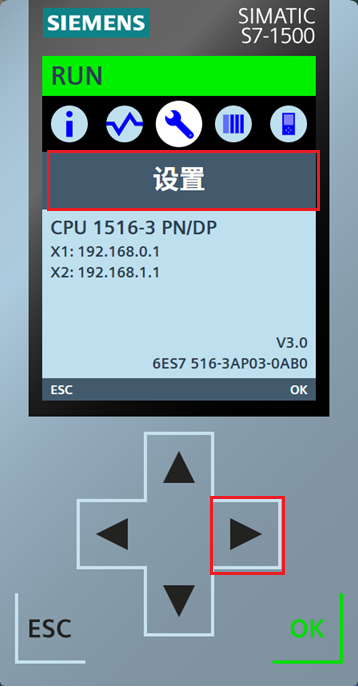

 2）按下“向右”按键，切换至设置界面，如图2所示。

图2 切换到设置界面

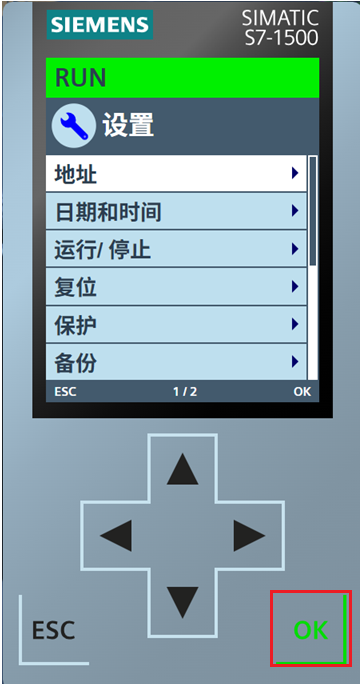

3）点击“OK”按键，进入设置界面，如图3所示。

图3 进入设置界面

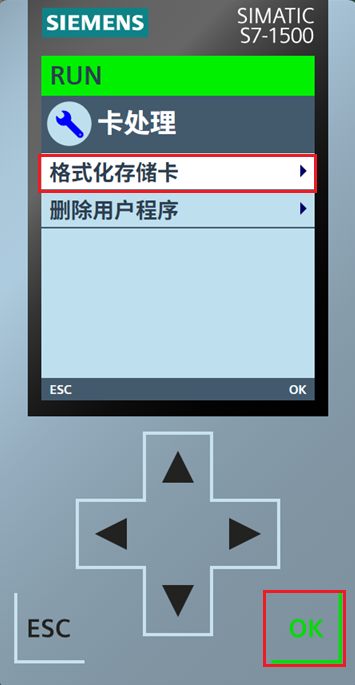

4）按下“向下”按键，切换到“卡处理”选项，如图4所示。

图4 “卡处理”选项

5）点击“OK”按键，进入“格式化存储卡”选项，如图5所示。

图5 “格式化存储卡”选项

6）点击“OK”按键，进入“格式化存储卡”确认选项，如图6所示。

图6 “格式化存储卡”确认选项

7）点击“OK”按键，实现格式化存储卡功能。

2.通过显示屏恢复出厂设置

步骤1）到步骤3），同“通过显示屏格式化存储卡”。

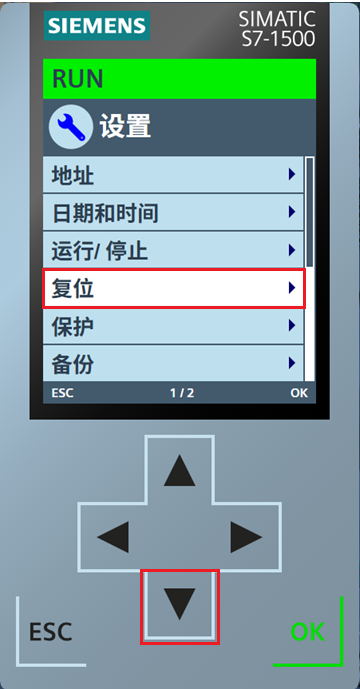

4）按下“向下”按键，切换到“复位”选项，如图7所示。

图7“复位”选项

5）点击“OK”按键，按“向下”按键，进入“出厂设置”选项，如图8所示。

图8“出厂设置”选项

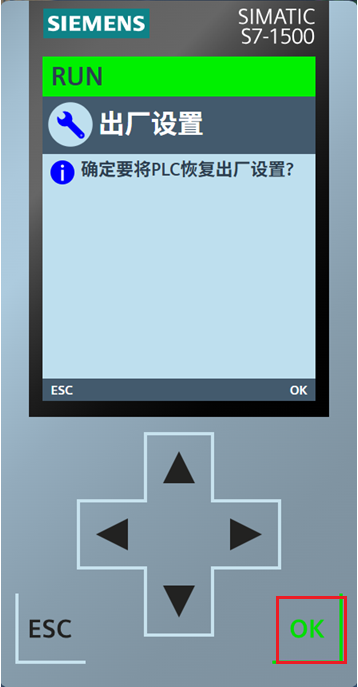

6）点击“OK”按键，进入“出厂设置”确认选项，如图9所示。

图9 “出厂设置”确认选项

7）点击“OK”按键，实现恢复出厂设置功能。

1.2 S7-1500存储卡格式化和CPU恢复出厂设置的说明

（1）格式化存储卡

使用S7-1500的显示屏格式化存储卡，会清除存储卡中的项目数据。

（2）恢复出厂设置

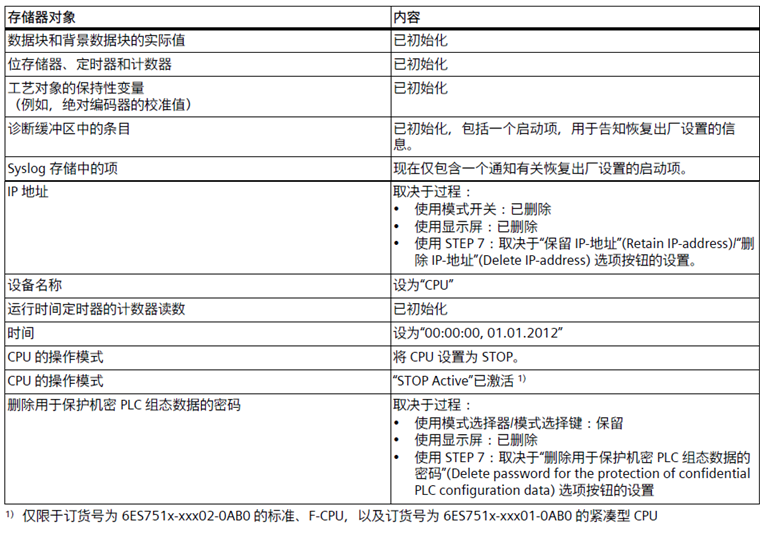

使用S7-1500的显示屏恢复出厂设置，结果如图10所示。

图10 恢复出厂设置后的结果

注意：

1.如果对S7-1500 CPU没有格式化存储卡，只是对CPU使用显示屏进行恢复出厂设置时，则存储卡中的项目会再次下载到CPU中。

2.如果对已下载程序的S7-1500 CPU，使用显示屏先格式化存储卡，再执行恢复出厂设置，此时结果如图10所示。
