PLC如何读取HMI系统时间

1. 概述

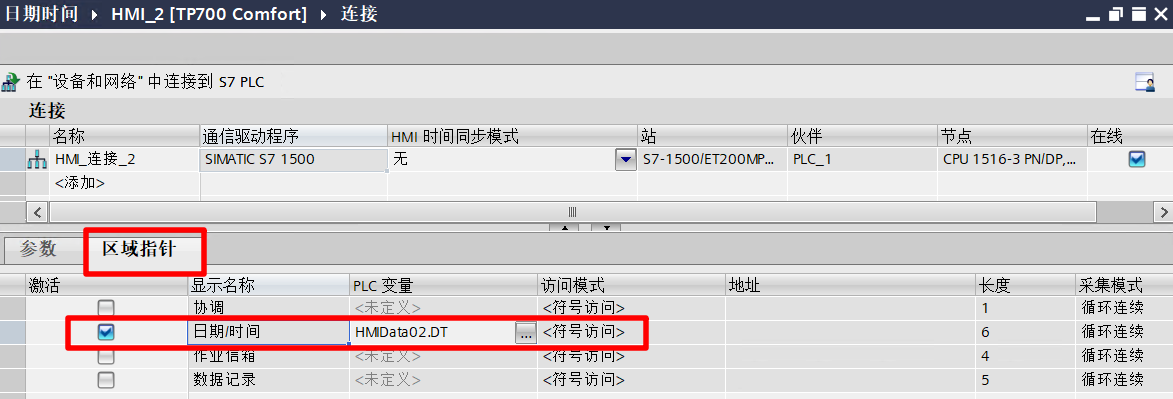

在 Comfort Panel 和 Basic Panel 中，用户可通过 HMI 连接的“区域指针”下的“日期/时间”功能，实现 PLC 对 HMI 系统时间的读取。下图展示了Comfort Panel中的“日期/时间”功能。

然而，在U nified Panel 中，“HMI连接”中并未提供“区域指针”功能，需借助 JavaScript 脚本来实现类似功能。本文将以 Unified Comfort Panel 为例进行介绍，Unified Basic Panel 的组态方法与此一致。

2. PLC 读取 HMI 系统时间

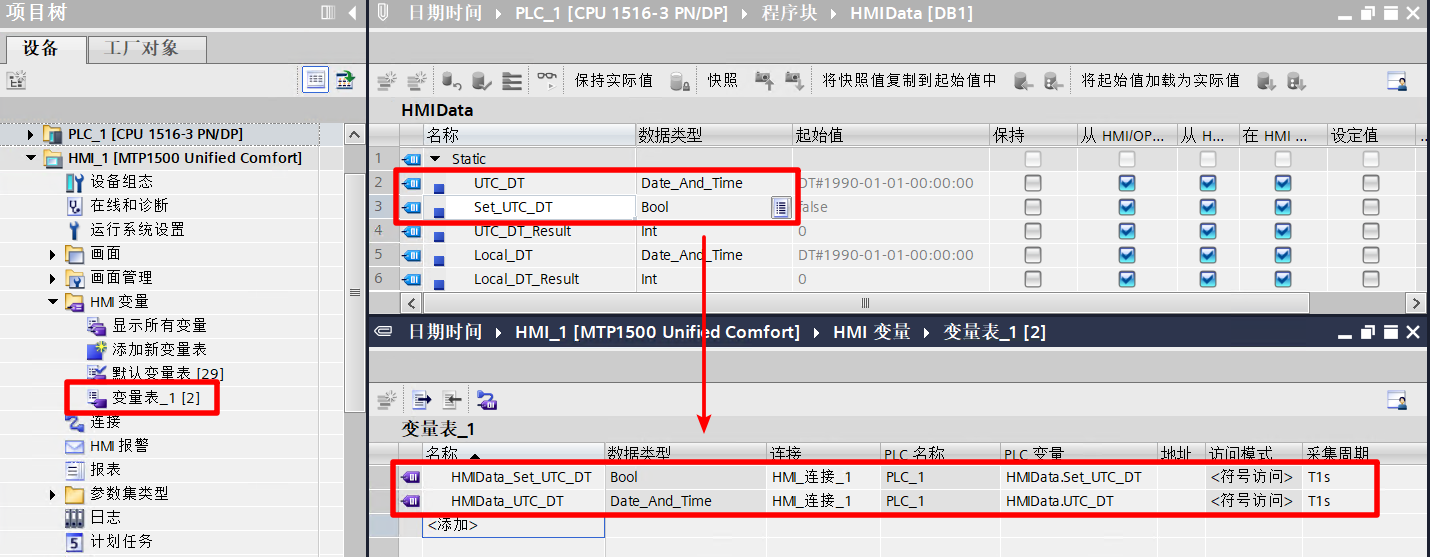

2.1 在 PLC 数据块 DB1 中分别创建以下变量："UTC_DT"，数据类型为 Date_And_Time；"Set_UTC_DT"，数据类型为 BOOL。然后通过拖拽操作，将 PLC DB 块中的变量添加至 “HMI 变量表_1”。

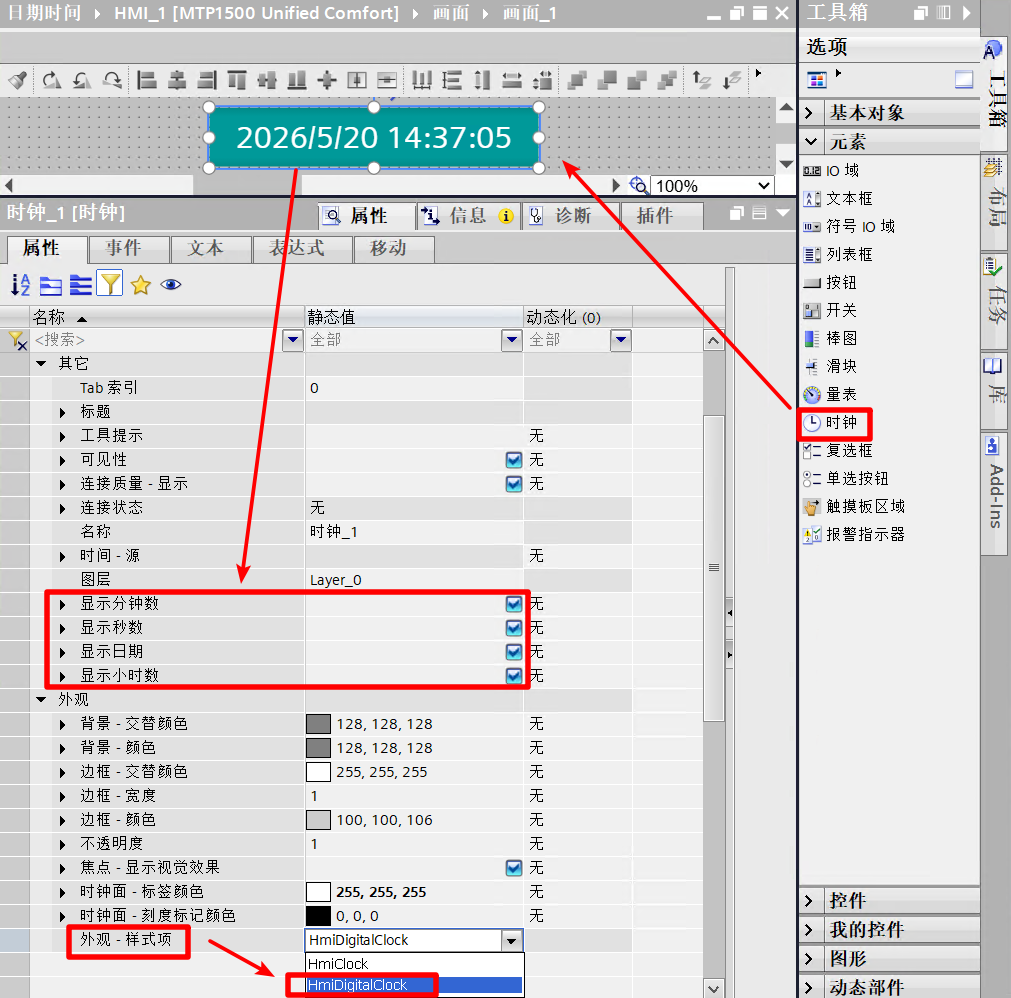

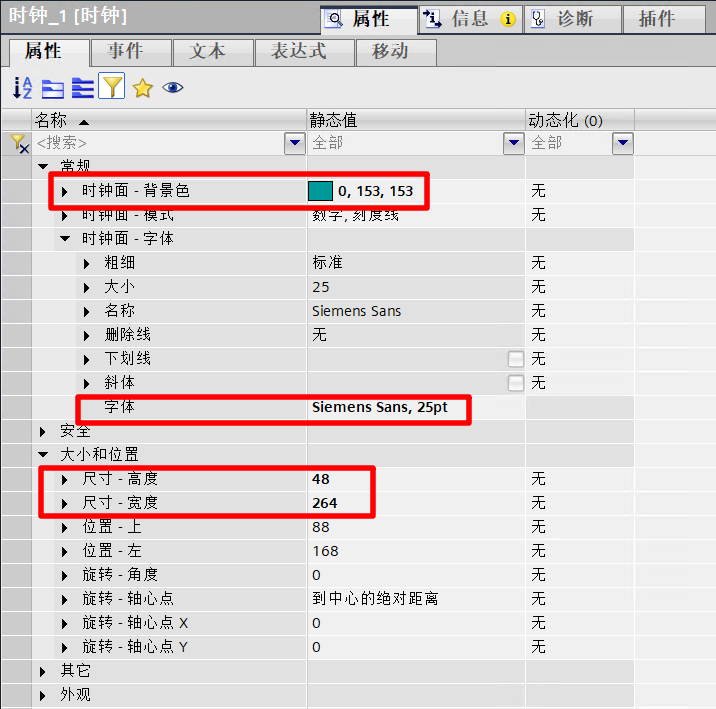

2.2 在左侧项目树中，选中 MTP1500 Comfort 设备，新建画面并命名为“画面_1”。将“时钟”对象拖入画面中用于显示 HMI 系统时间，在其属性窗口中勾选显示小时、分钟、秒及日期，并在“外观->外观-样式项”属性中设置为“HmiDigitalClock”，最后根据实际需要调整时钟对象的外观与尺寸。

注意：1、Comfort Panel 和 Basic Panel 面板OS版本在V21.0.0.0或更高版本中，时钟对象才支持“显示日期”属性，否则不支持该属性。

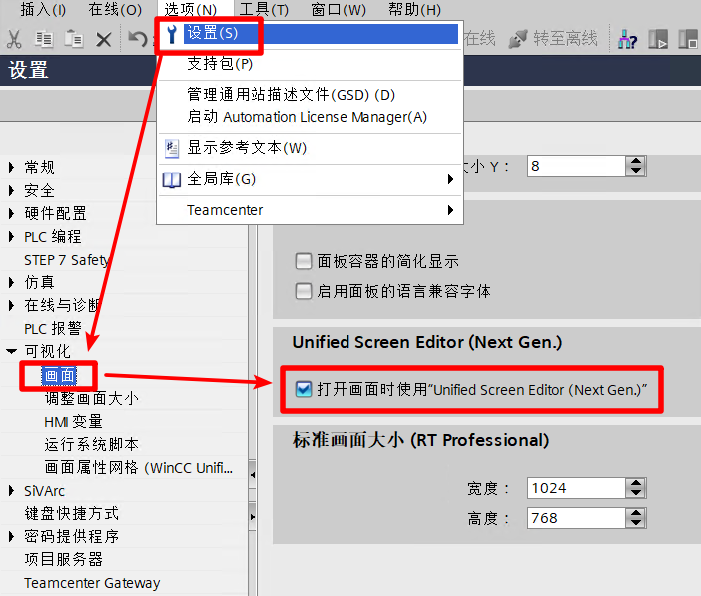

2、仅 WinCC Unified V20 或更高版本才支持“Unified Screen Editor（Next Gen.）”，此时时钟对象方可显示上图所示的时间格式样式，具体如下。

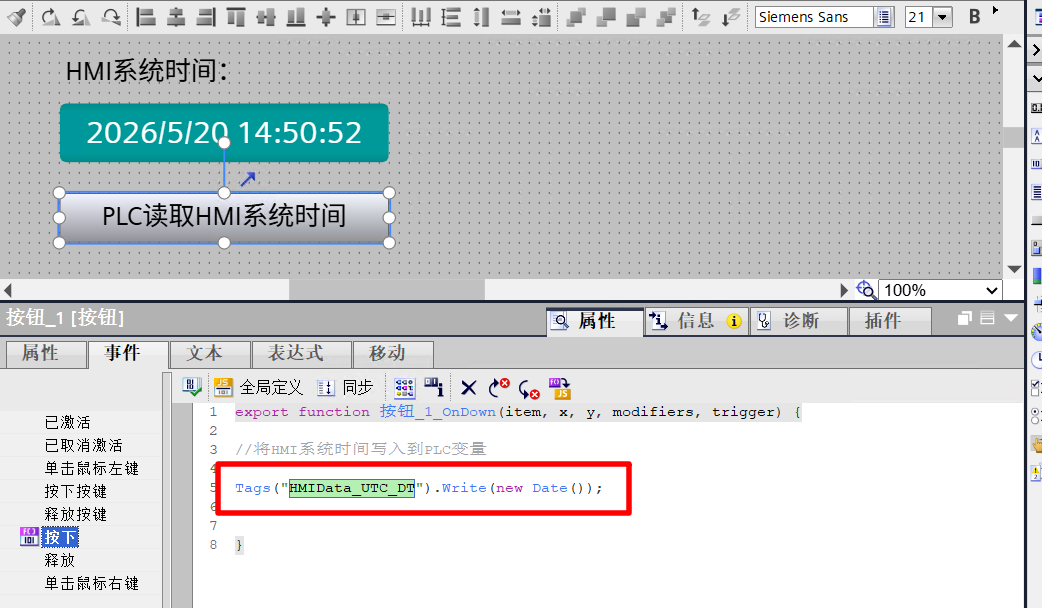

2.3 在“画面_1”中拖拽1个按钮，并在其“按下”事件中编写 JavaScript 脚本，将 HMI 系统时间写入 PLC 变量 "HMIData_UTC_DT"。具体脚本如下：

注意：此时写入 PLC 变量 "HMIData_UTC_DT" 的时间为 UTC 时间，而非 HMI 本地时间（即 HMI 设备时间减去时区偏移值）。

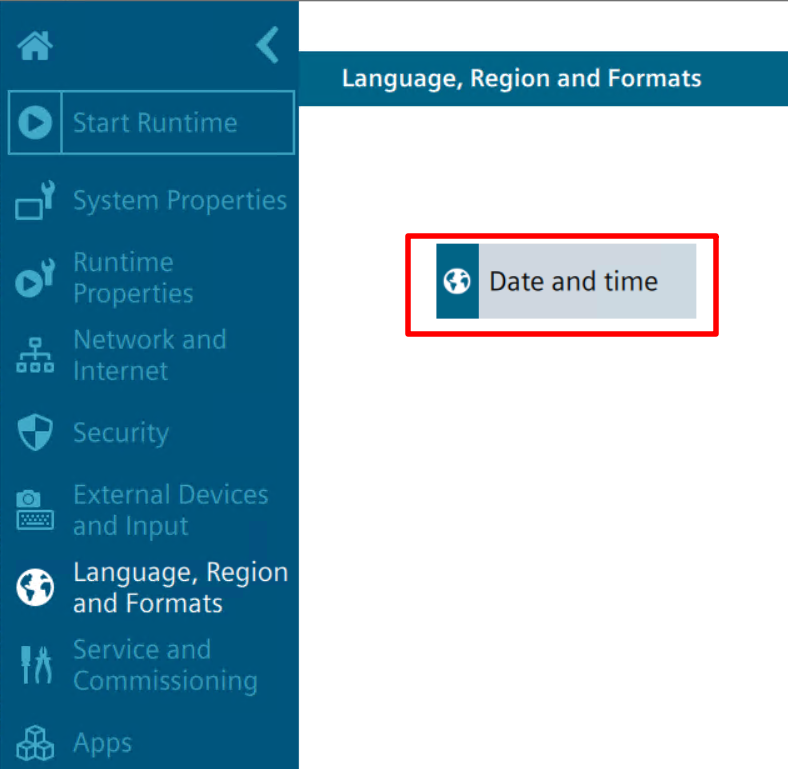

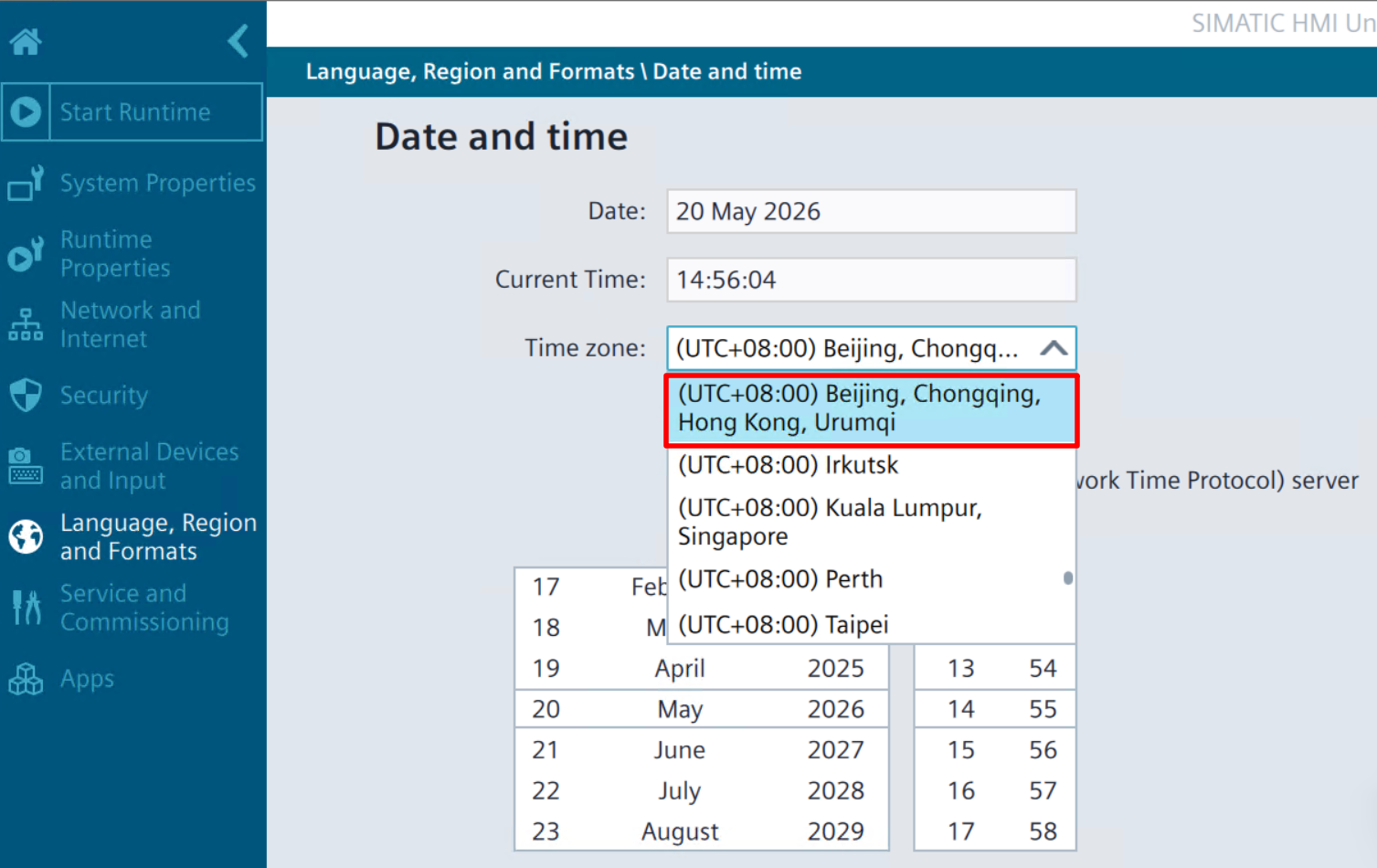

HMI 时区设置：

2.4 若要将获取的HMI系统时间同步至 PLC 系统时间，请按以下步骤操作：在“画面_1”的按钮常规属性中，找到“已按下状态变量”并关联 PLC 变量 “HMIData_Set_UTC_DT” 以产生点动信号，通过该信号触发 PLC 中的“WR_SYS_T”功能块，即可将变量“HMIData_UTC_DT” 写入 PLC 系统时间。

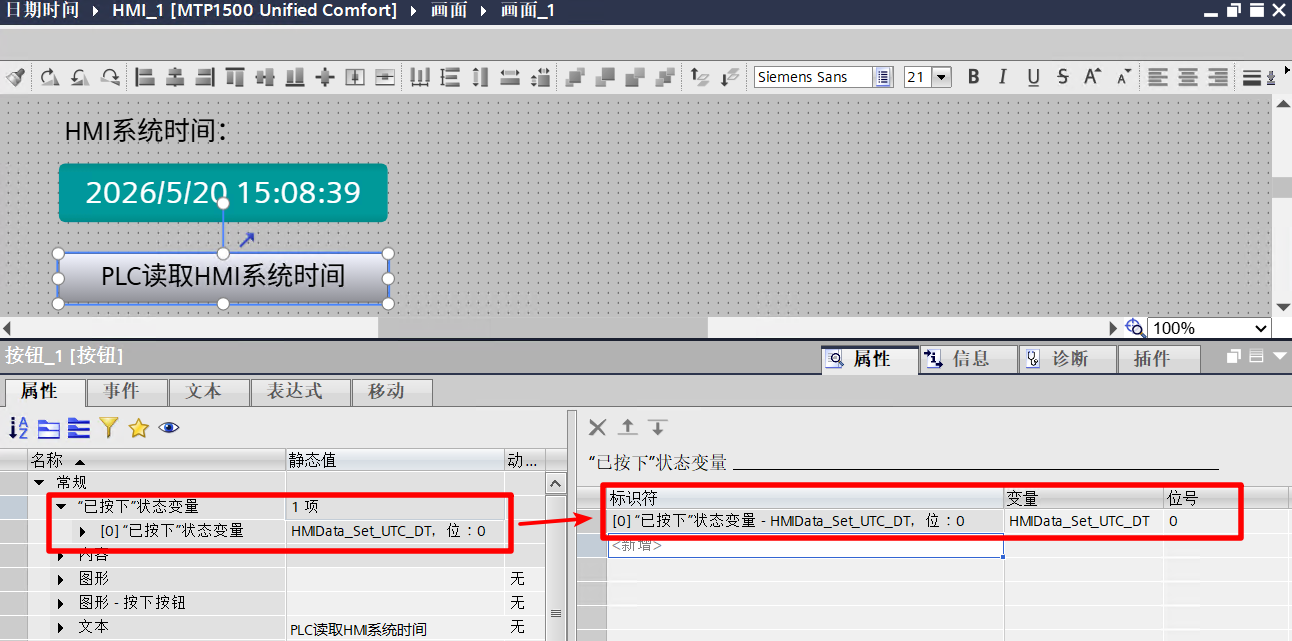

• 已按下状态变量设置

注意：仅当 Comfort Panel 和 Basic Panel 的 OS 版本为 V21.0.0.0 或更高版本时，按钮对象才支持通过“按下状态变量”属性实现点动信号功能；低版本则不支持该属性。

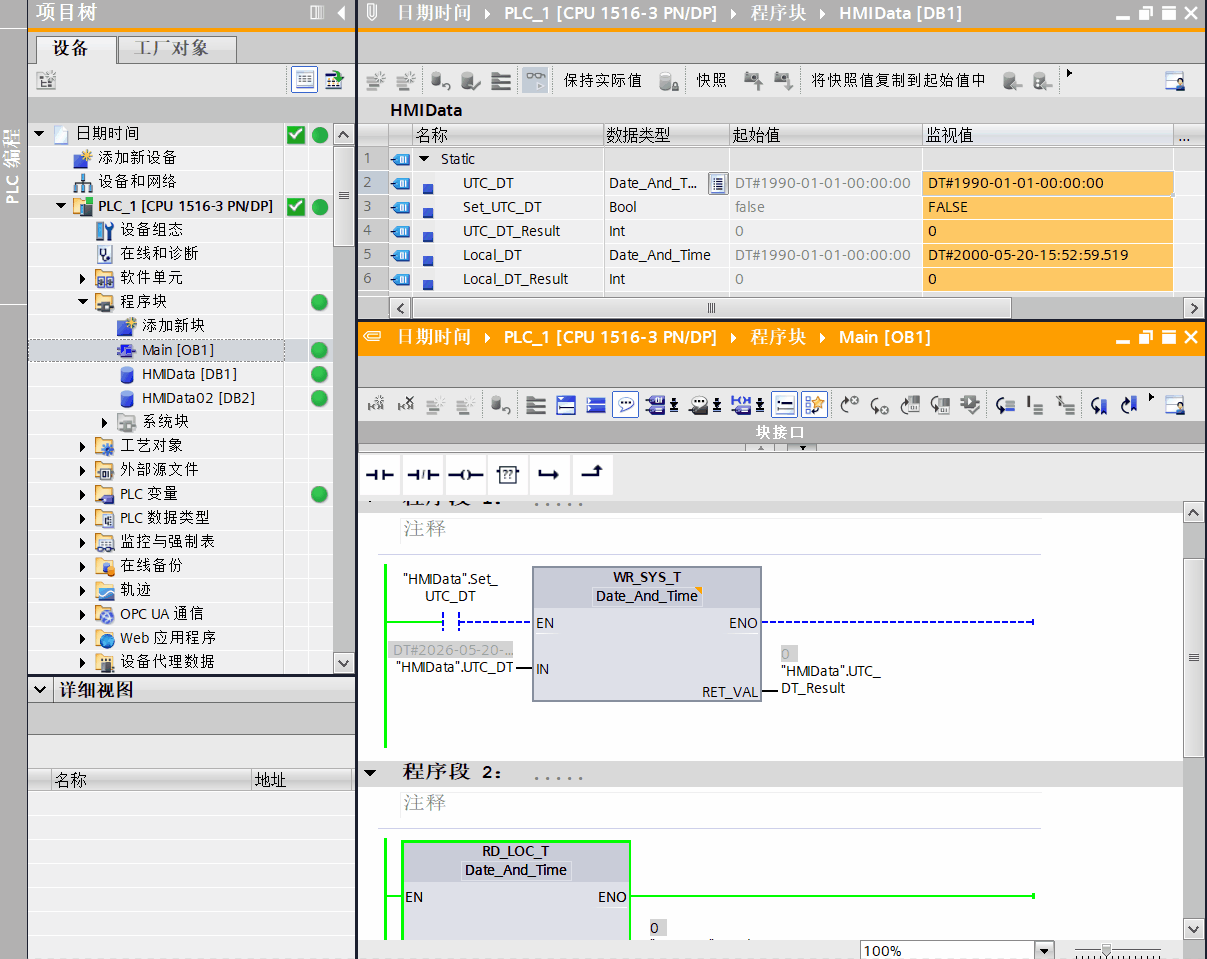

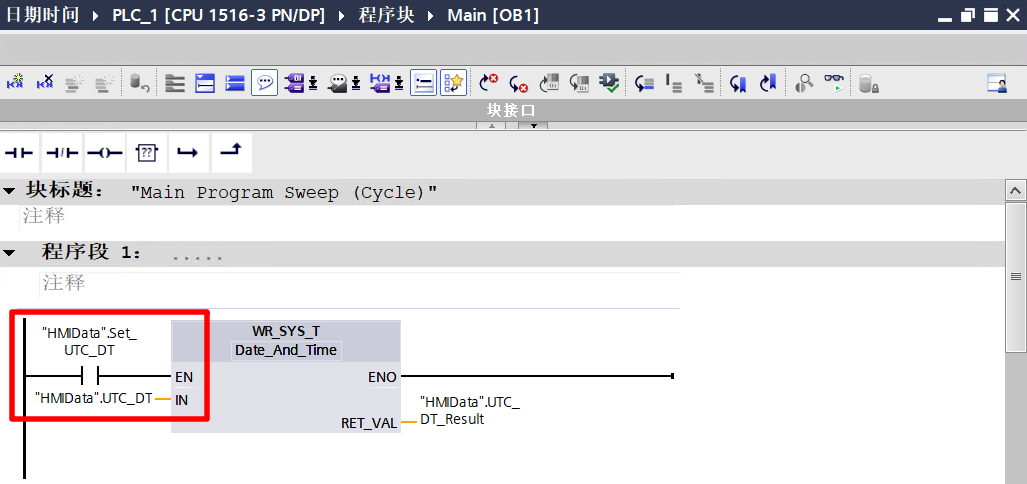

• PLC 程序调用 “WR_SYS_T”功能块

注意：若面板与 CPU 的时区设置一致，则 HMI 与 PLC 之间即完成了一次时间同步。

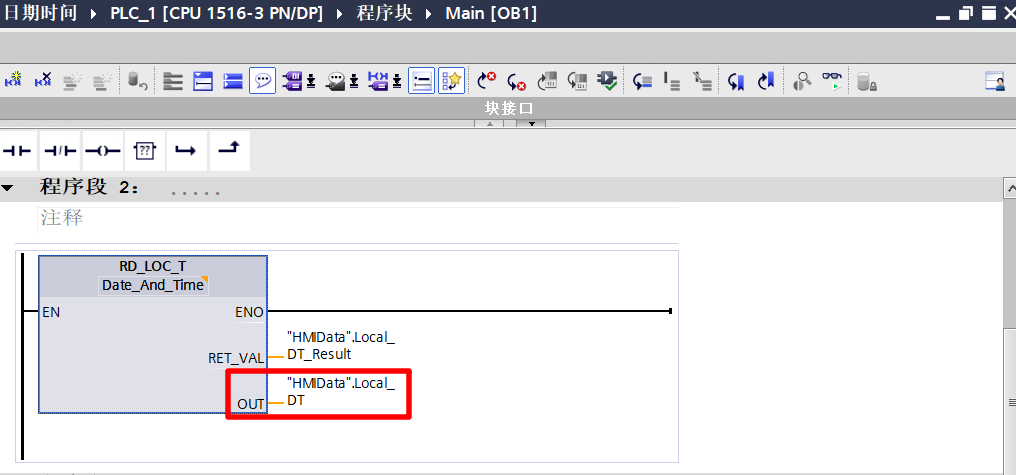

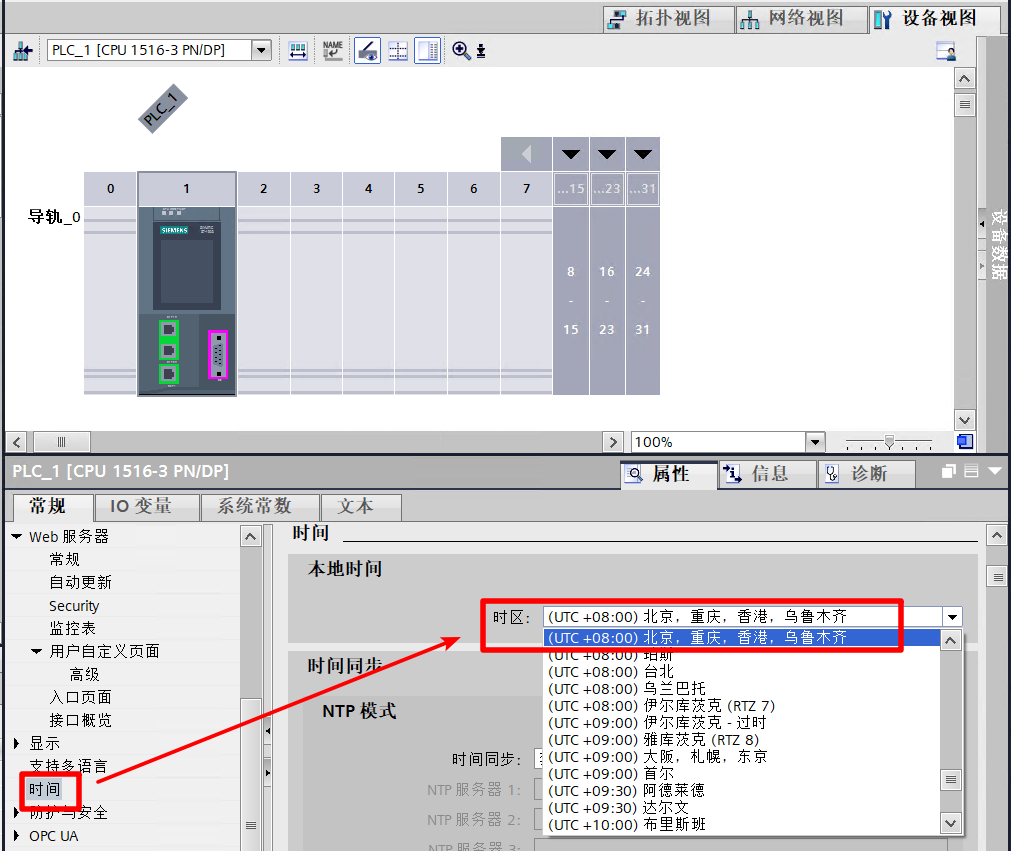

2.4 为方便监控 PLC 本地时间，在 PLC 程序中调用系统功能块“RD_LOC_T”以读取当前本地时间。本示例中，CPU 时区配置为“UTC+8（北京、重庆、香港、乌鲁木齐）”。

2.5 运行效果展示
