表达式的使用

1. 概述

Unified Comfort Panel 及 Unified Basic Panel 均可利用“表达式”功能，实现对象属性的动态化。本文以 Unified Comfort Panel 为例进行阐述，Unified Basic Panel 的组态方式与此一致。

备注：该功能仅在WinCC Unified V18（Unified Comfort Panel）或 V18 Update3（Unified Basic Panel）及以上版本中支持。

表达式：

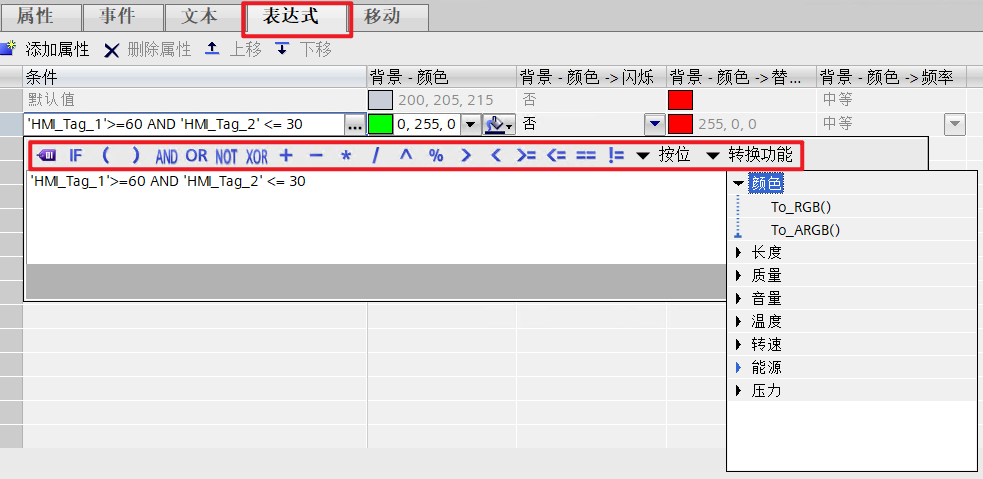

在表达式中，变量由运算符链接。表达式的结果决定了动态化。 以下运算符可用于链接变量：

• 逻辑运算符
• 数学运算符
• 关系运算符
• 按位运算符
• 转换函数

2. 表达式的组态

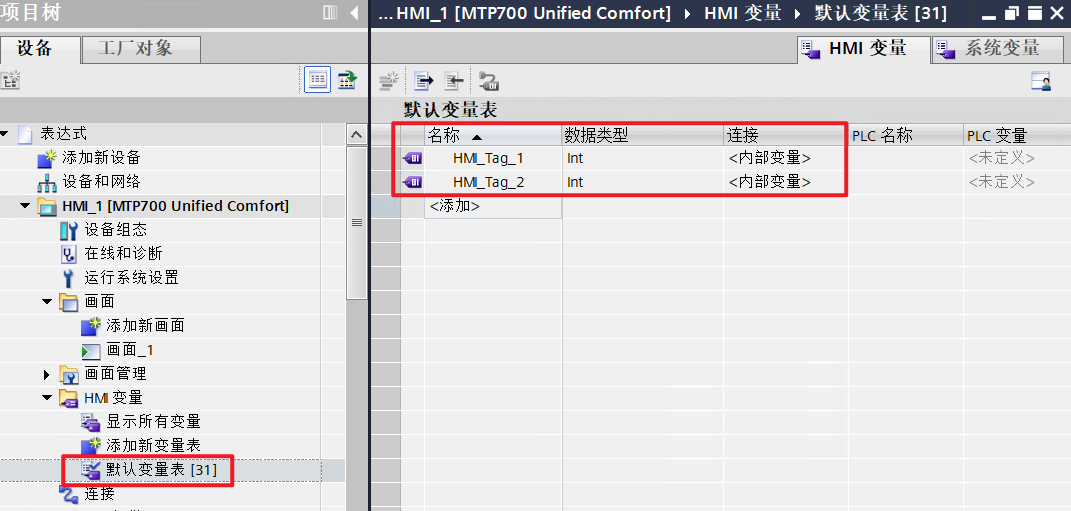

2.1 在 HMI 默认变量表中分别创建两个变量：“HMI_Tag_1”和“HMI_Tag_2”，用于表达式动态化属性的组态配置。

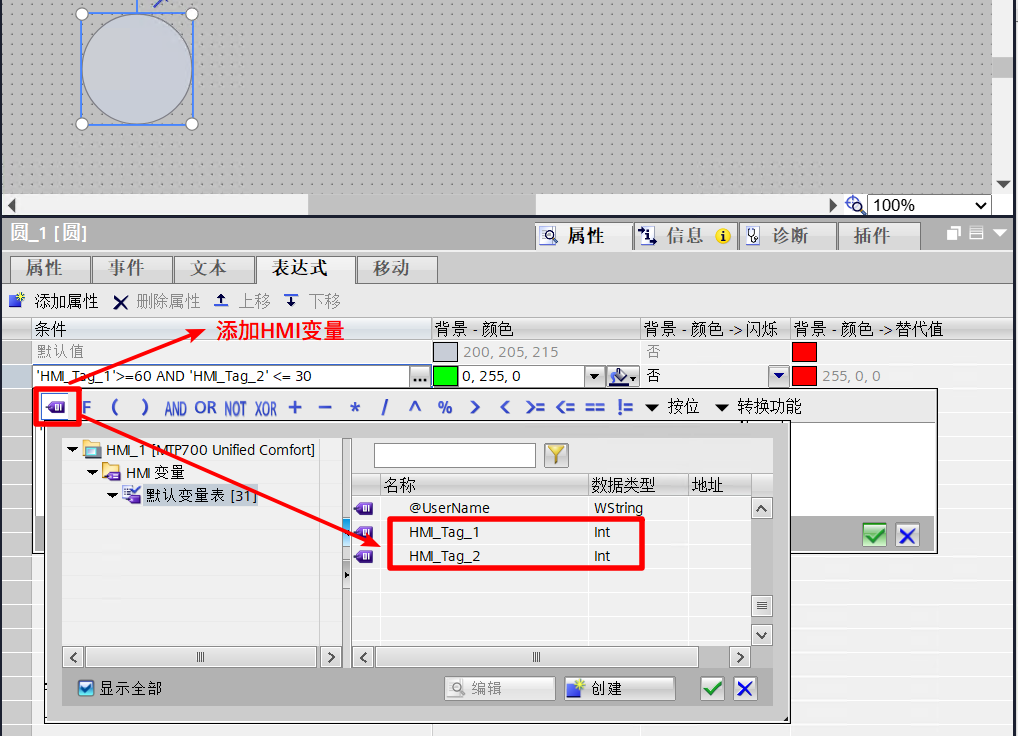

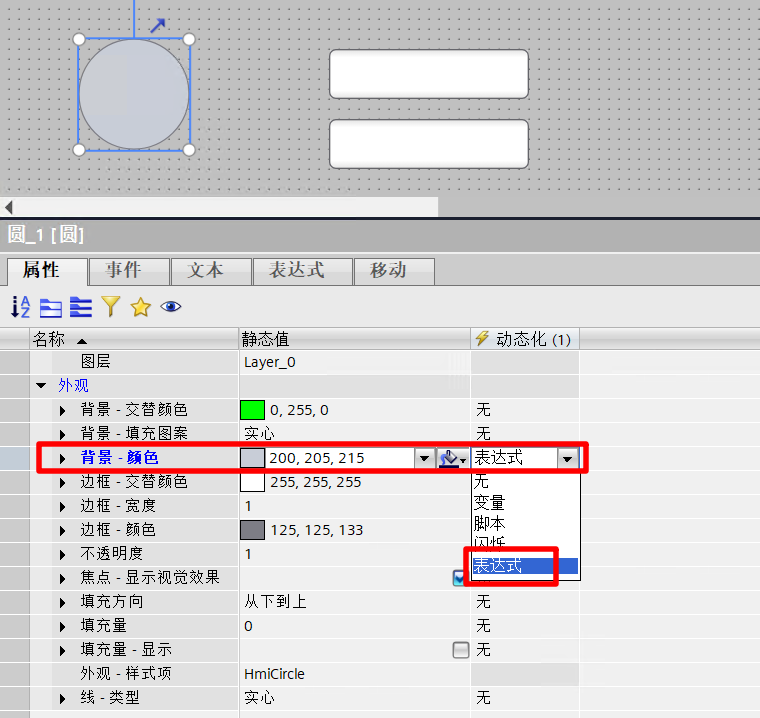

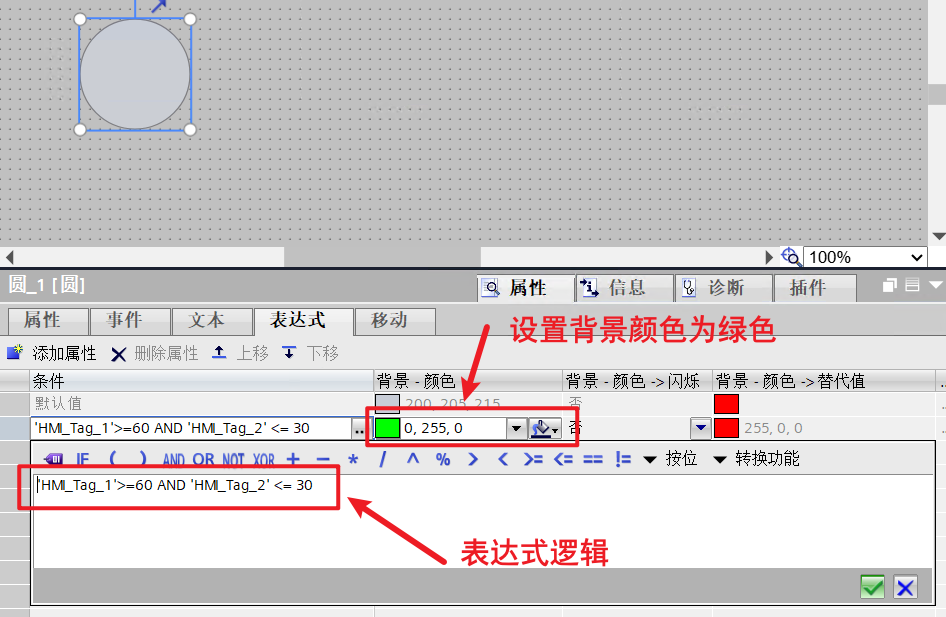

2.2 在 HMI 设备中创建“画面_1”，并拖入一个“圆”对象。选中该圆，在其“背景颜色”动态化属性中选择“表达式”，组态表达式逻辑，使其根据变量“HMI_Tag_1”值大于等于60且“HMI_Tag_2”值小于等于30时设置圆的背景颜色为绿色。

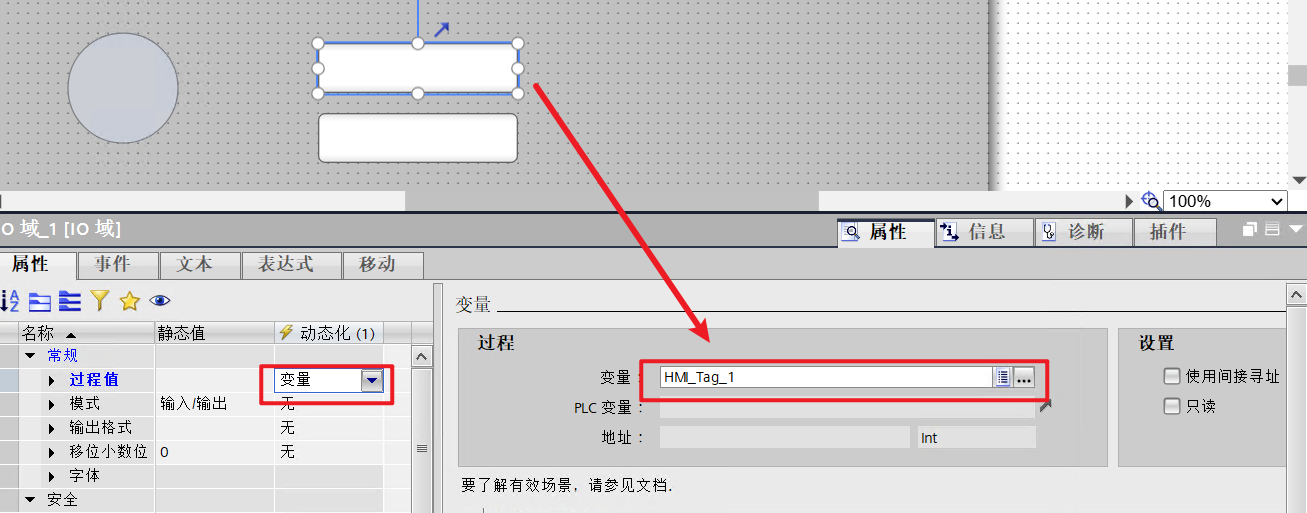

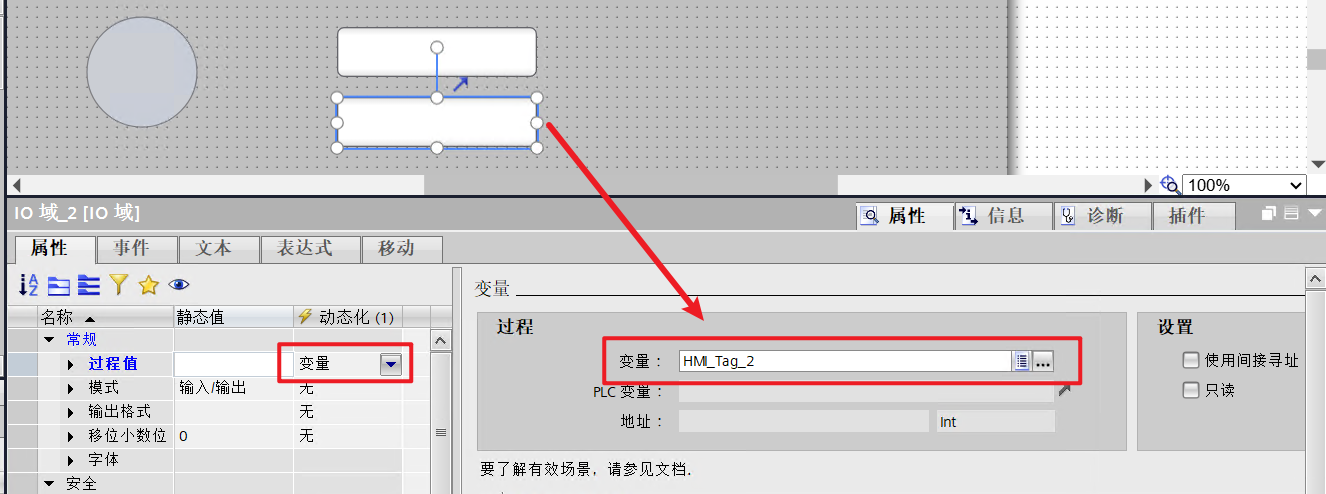

2.3 为便于监控状态，添加2个IO域，用于设置变量“HMI_Tag_1”和“HMI_Tag_2”的值。

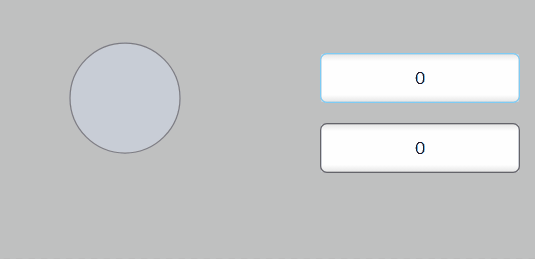

2.4 运行效果展示
