趋势控件的组态

1. 简介

通过“趋势控件”可以以趋势图的形式显示当前过程变量的数值或者是数据日志中的变量数值。

当前过程变量的数值形成的曲线可称为实时曲线，数据日志中的变量数值形成的曲线可称为历史曲线。

2. 实时曲线的组态

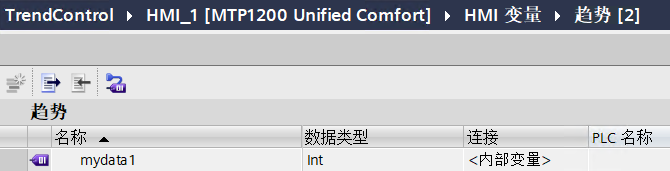

步骤1：在 HMI 变量表添加变量，本文以内部变量为例进行演示。

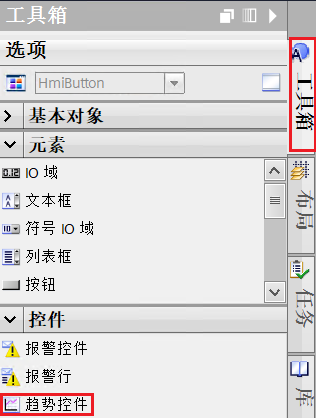

步骤2：打开画面，在右侧“工具箱”中的控件可以看到“趋势控件”，将其拖拽到当前画面或者双击“趋势控件”即可在当前画面上添加该控件。

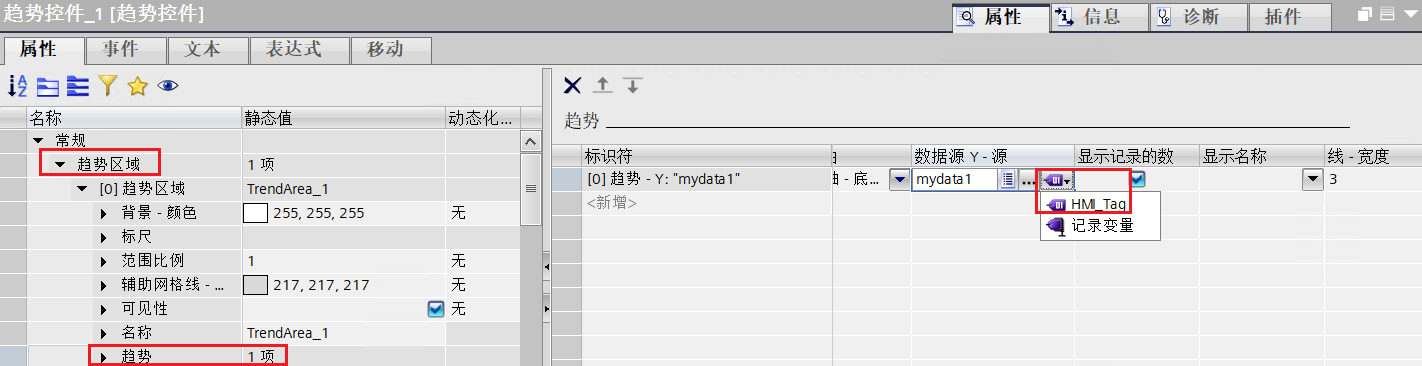

步骤3：在“趋势控件”的“常规”属性下可以看到“趋势区域”，展开后点击“趋势”在右侧即可添加趋势，并在”数据源Y-源”列中选择类型为“HMI_Tag”，然后关联HMI 变量表中的变量即可。

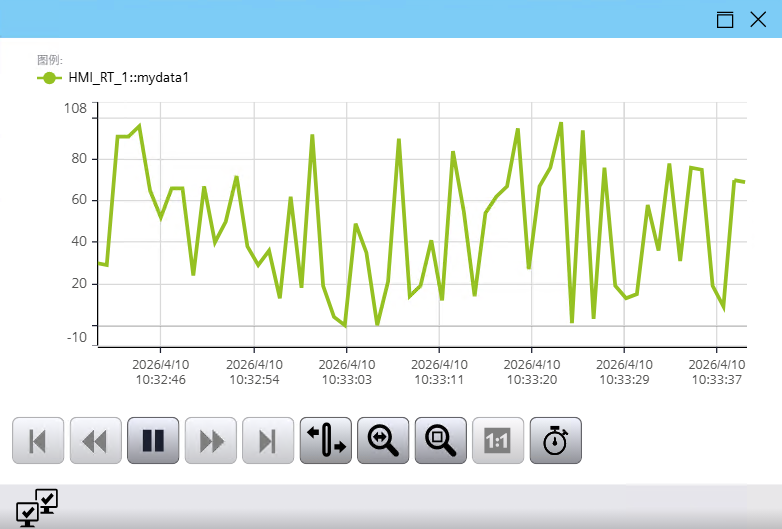

实际效果如下图所示。

3. 历史曲线的组态

组态历史曲线时需要先组态数据日志功能。主要分为以下几个步骤：

步骤1：在“运行系统设置”的“存储系统”中选择“变量记录的主数据库位置”。例如 USB-X61。

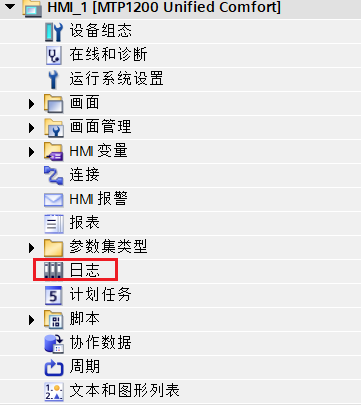

步骤2：打开 HMI 设备下的“日志”并在“数据日志”中添加日志文件，“存储介质”选择“运行系统设置”中所选择的“变量记录的主数据库位置”对应的存储介质。

步骤3：在 HMI 变量表中选择变量后在其下方的“记录变量”选项卡下添加记录变量，并关联数据日志文件，设置记录模式即可。

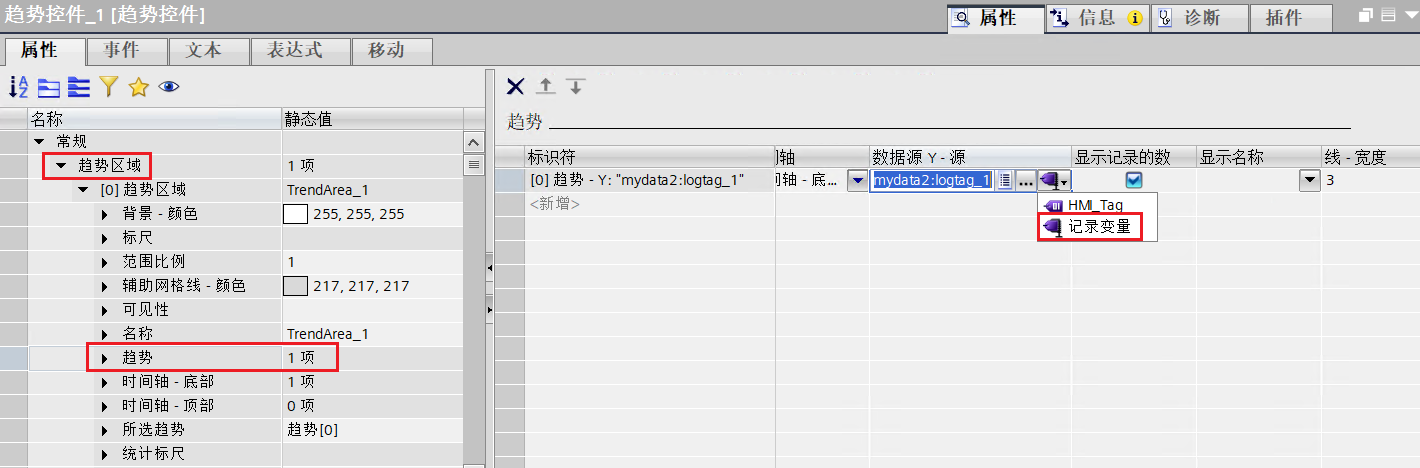

步骤4：在画面上添加“趋势控件”，在其“常规”属性下可以看到“趋势区域”，展开后点击“趋势”在右侧即可添加趋势并在”数据源Y-源”列中选择类型为“记录变量”，然后关联数据日志中的记录变量即可。变量格式为“HMI变量表中变量名称：记录变量的名称”。

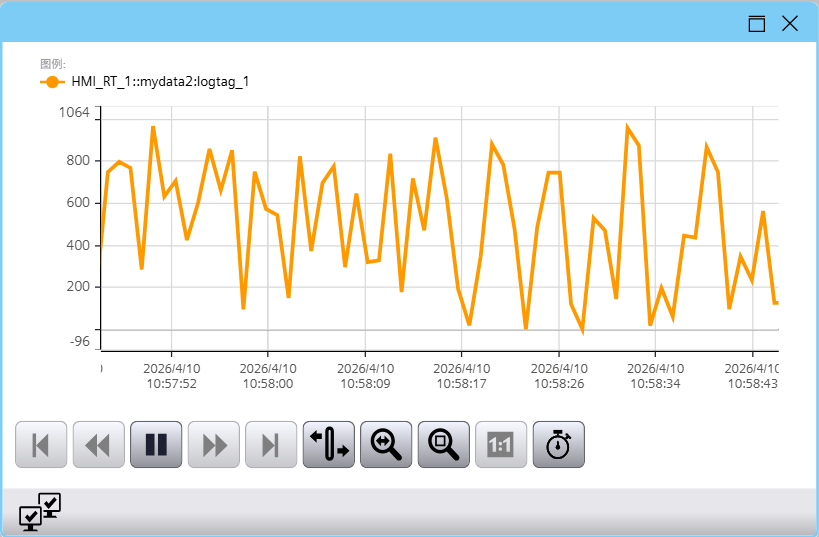

实际效果如下图所示。

4. 趋势控件的功能栏

“趋势控件”下方默认会有功能栏。如下图所示。

可以在“趋势控件”的“其他”属性中的“功能栏”的“元素”里配置功能栏元素的可见性等属性。

功能栏按钮的作用参见下表：

5. 简单趋势控件

“简单趋势控件”对象用于在设备版本 V19 或更高版本的设备上显示变量值。对于Unified Basic Panel来说，添加“趋势控件”时默认即为“简单趋势控件”样式。

在”简单趋势控件”中，会禁用以下各项的可见性：

• 窗口设置
• 功能栏
• 信息栏
• 图例

其组态步骤可以参考上述“趋势控件”的方式实现数据显示。

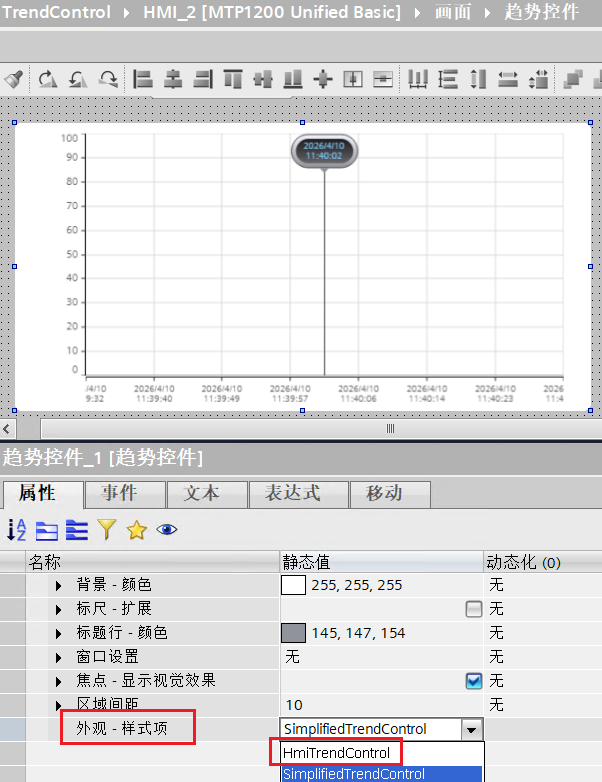

如果不希望使用“简单趋势控件”样式，可以在其属性中选择“HmiTrendControl”。

如果从“HmiTrendControl”样式项切换到“SimplifiedTrendControl”样式项，则以下情况适用：

• “SimplifiedTrendControl”支持的属性保留其值并且可以随意更改。
• 不再显示“SimplifiedTrendControl”不支持的属性。如果再次组态“HmiTrendControl”样式项，这些属性将具有其原始值。
