趋势陪伴控件的使用

1. 简介

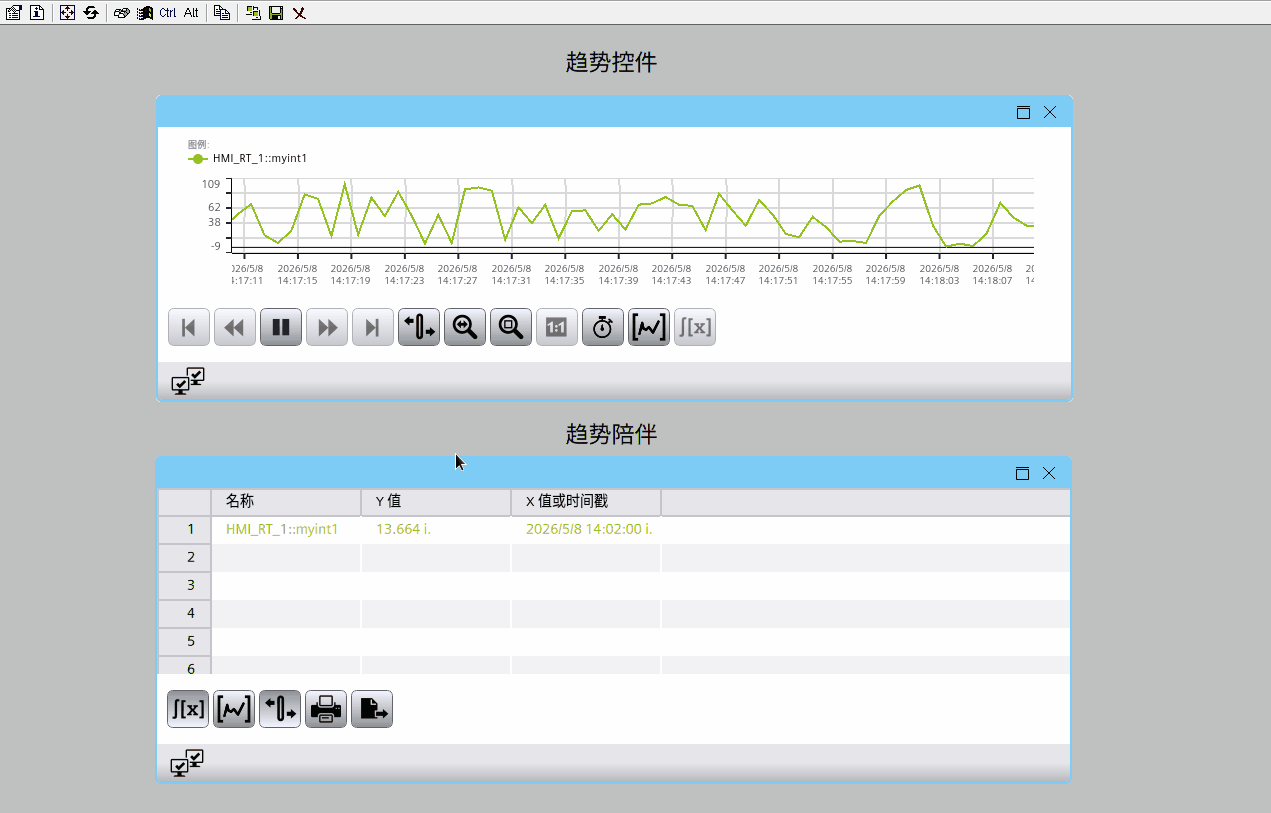

使用“趋势陪伴”控件可以在表格中显示“趋势控件”或“函数趋势控件”中经过评估的数据和统计。本文以“趋势控件”和“趋势陪伴”控件的组合演示“趋势陪伴”控件的组态和使用。

需注意：Unified Basic Panel 不支持“趋势陪伴”控件。仅Unified Comfort Panel 和 Unified PC 项目才支持“趋势陪伴”控件。

2. 趋势陪伴控件的组态

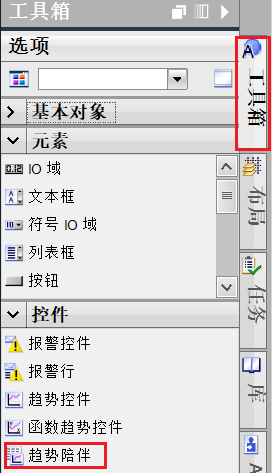

步骤1：打开画面，在右侧“工具箱”中的控件可以看到“趋势陪伴”控件，将其拖拽到当前画面或者双击“趋势陪伴”即可在当前画面上添加该控件。

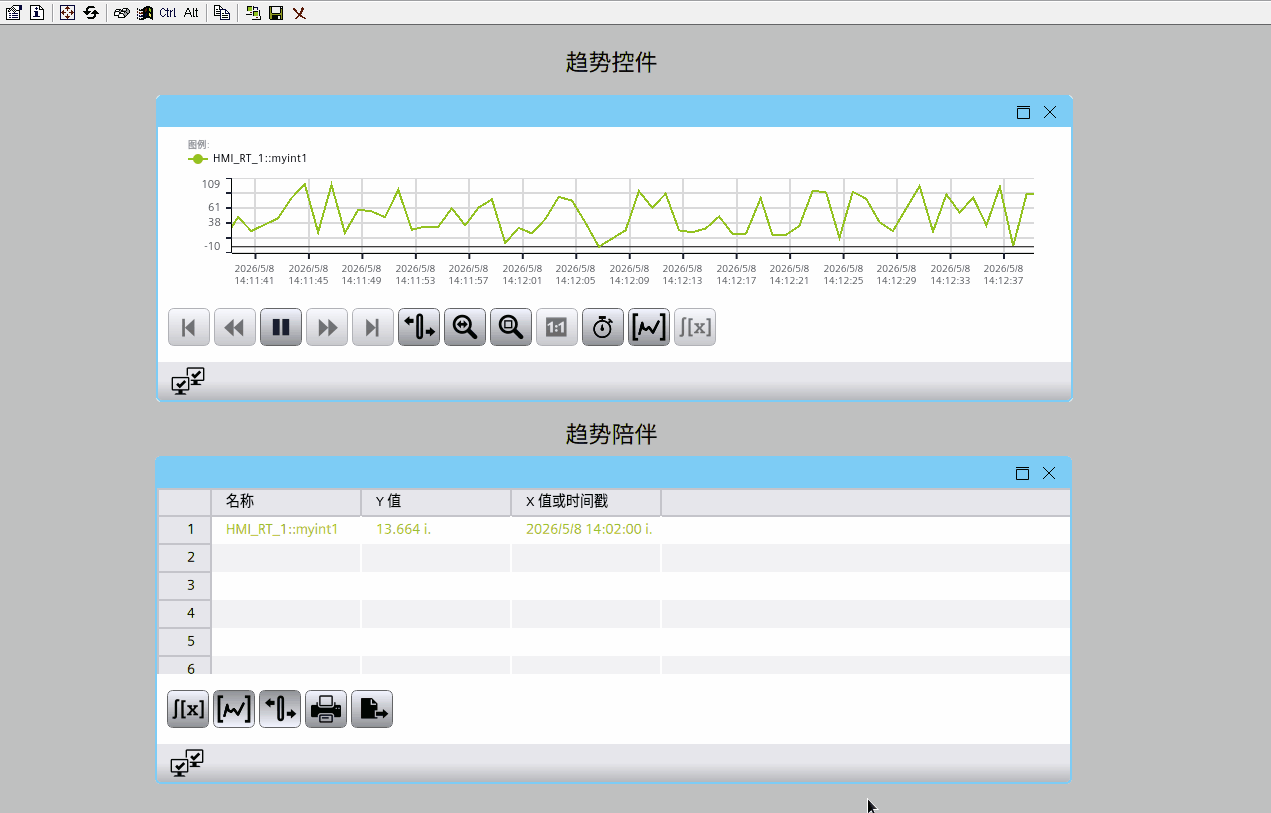

步骤2：由于“趋势陪伴”控件的数据源需要是“趋势控件“”或“函数趋势控件”，为了便于演示，在同一张画面上再次添加“趋势控件”。如下图所示。

步骤3：在“趋势陪伴”控件的“常规”属性下可以看到“数据源”，在其“静态值”列下选择“趋势控件”。如下图所示。

如果没有其他要求，即完成了“趋势陪伴”控件的组态。

3. 趋势陪伴控件的主要属性

• 趋势伙伴-模式

通过设置模式类型，可以指定“趋势陪伴”控件的初始显示模式。

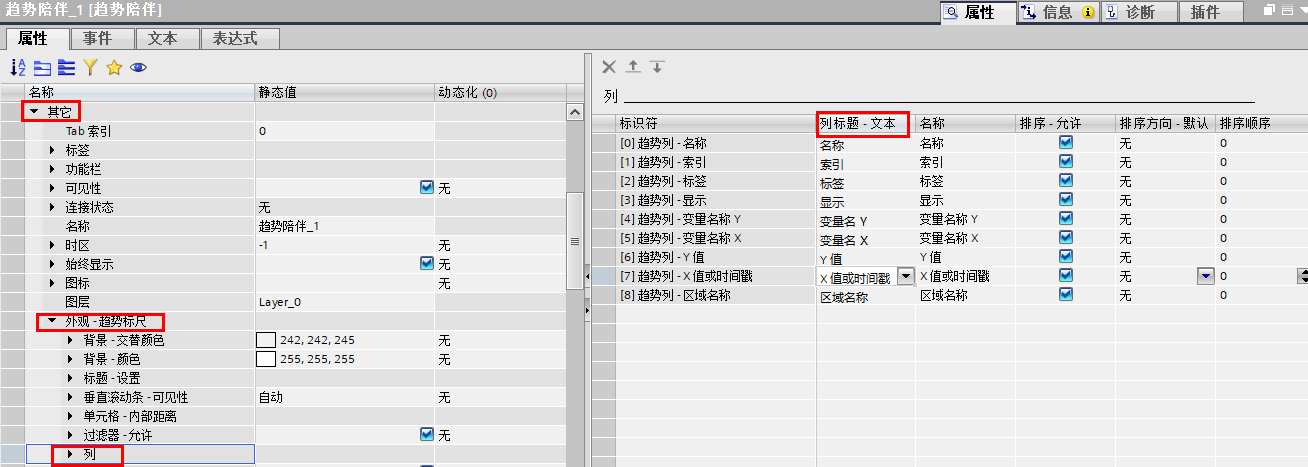

• 更改列标题

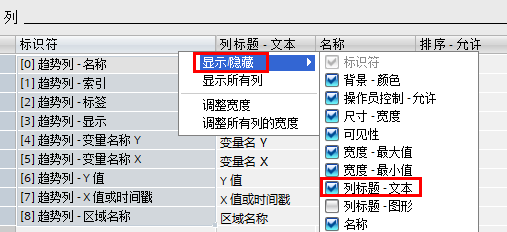

在“趋势陪伴”控件的“其他”属性中的“外观-趋势标尺”中的“列”属性中可以修改“标尺模式”下的列名称。默认情况下“列标题-文本”不显示，可以点击列后在任意列右键“显示/隐藏”中勾选“列标题-文本”。勾选后即可根据需要修改“列标题-文本”。

更改“外观-统计模式”和“外观-统计区域模式”的列标题方法相同，不再赘述。

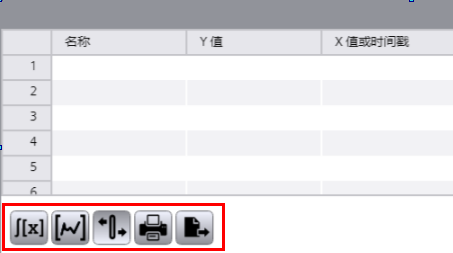

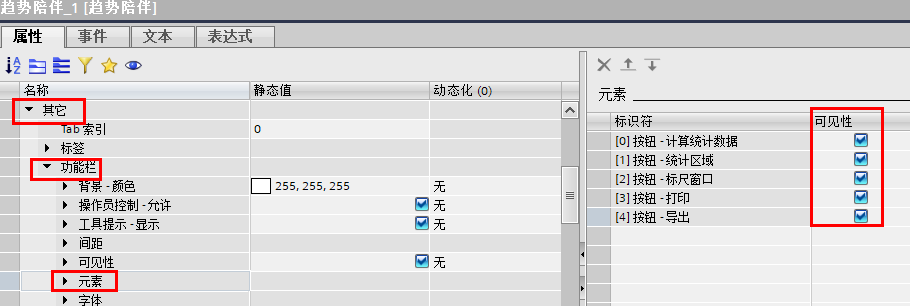

• 功能栏元素

在“趋势陪伴”控件的“其他”属性的“功能栏”中的“元素”属性中可以激活元素的可见性或列宽等其他属性。仅支持在工程组态系统的趋势伙伴的属性中组态最大和最小列宽。系统运行时不支持该设置。

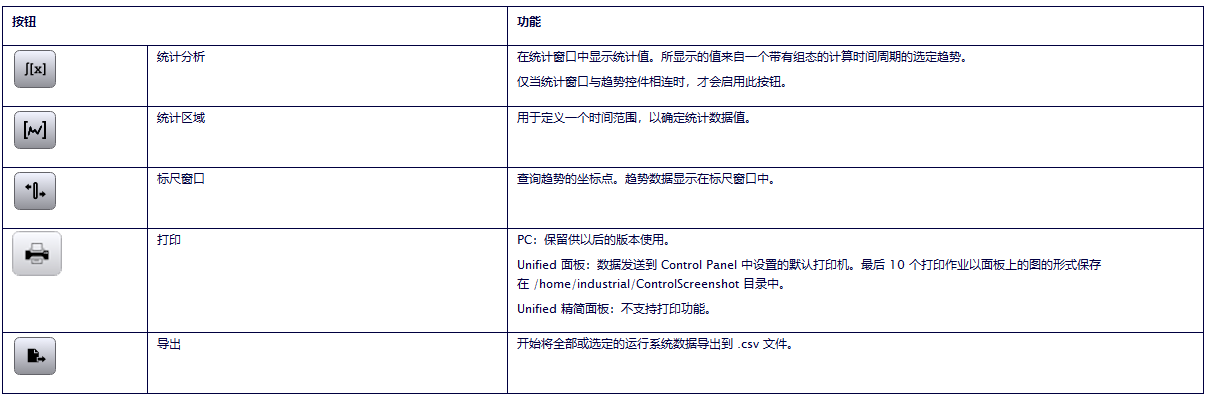

功能栏元素的功能如下表所示。

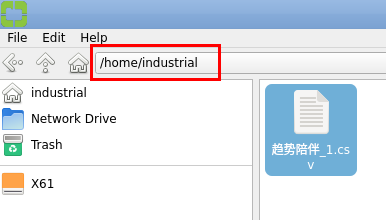

使用导出按钮可以将运行数据导出为CSV文件，导出后的路径如下图所示。

4. 实际运行效果

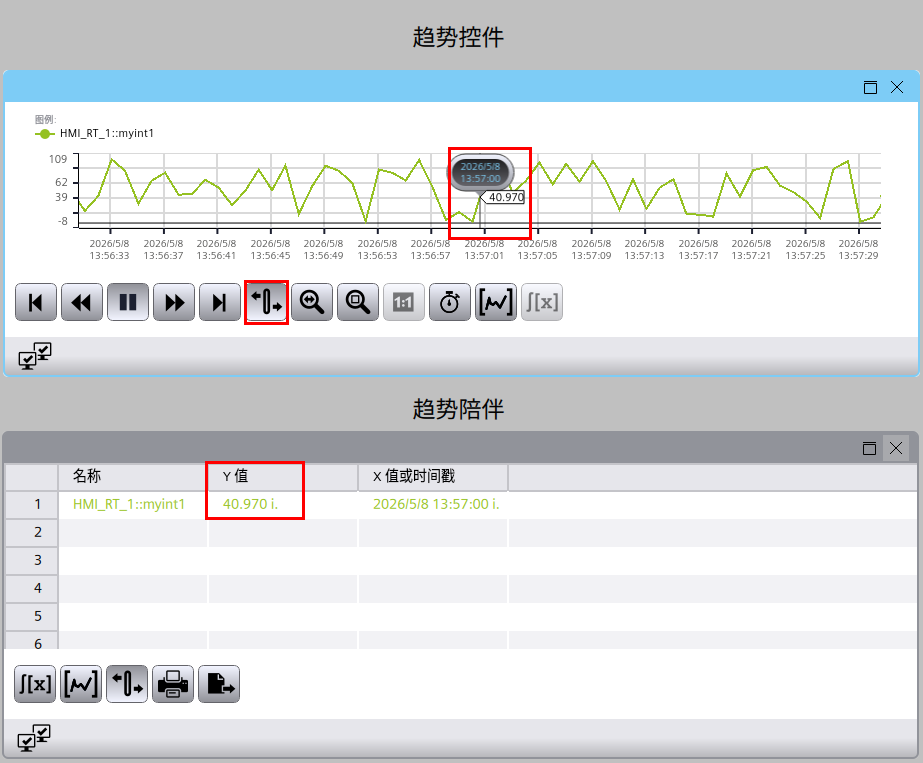

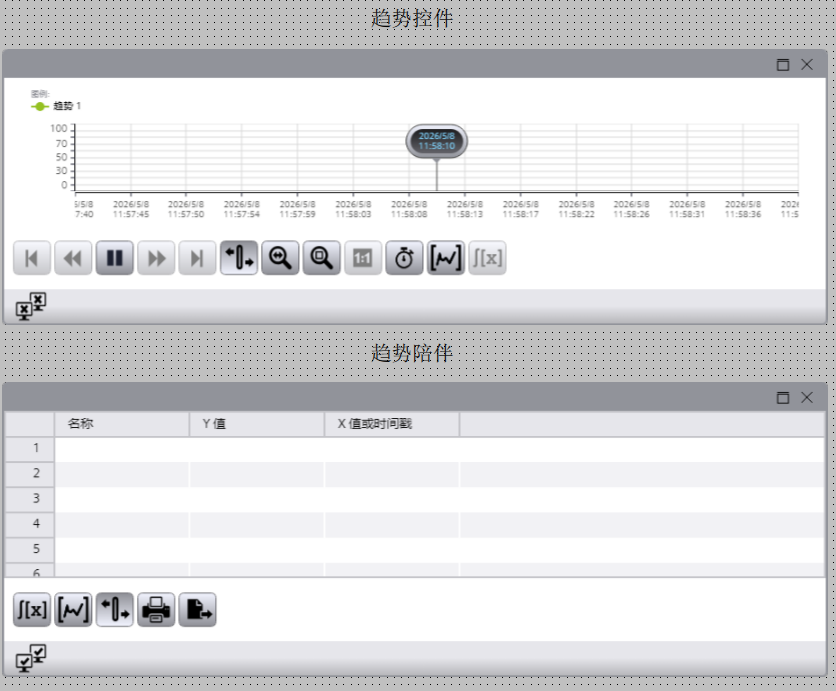

• “标尺”模式效果

当标尺和曲线有交汇时会在“趋势陪伴”控件中显示对应的数据。

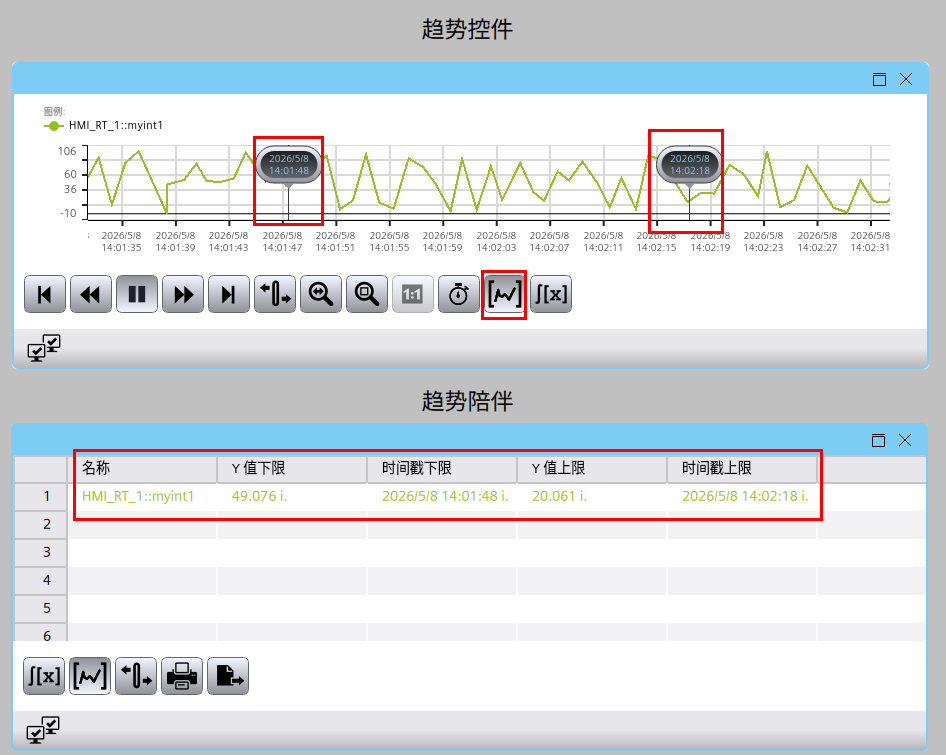

• “统计区域”模式效果

点击“趋势控件”功能栏中的“统计区域”按钮后会出现一个时间范围，可以通过移动以便在“趋势陪伴”控件中显示该时间段中的统计数据。

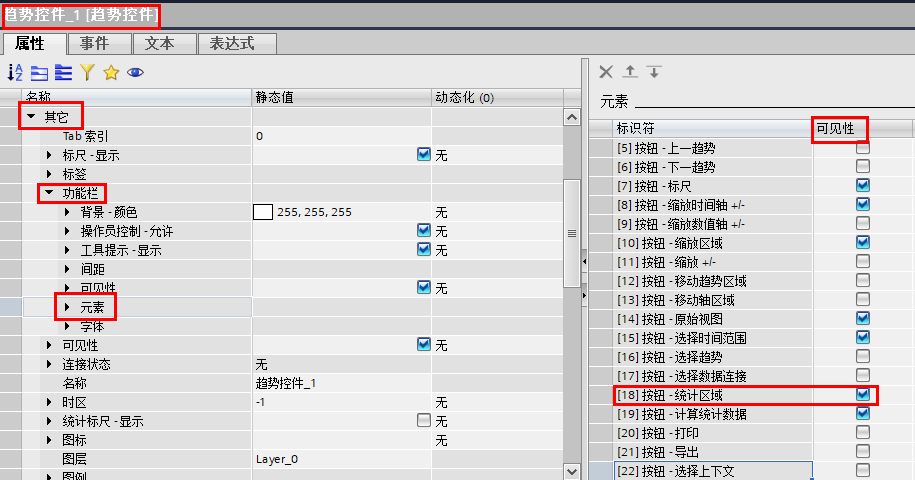

为了使用“趋势控件”功能栏的“统计区域”按钮，需要在“其他”属性中勾选该元素的可见性。

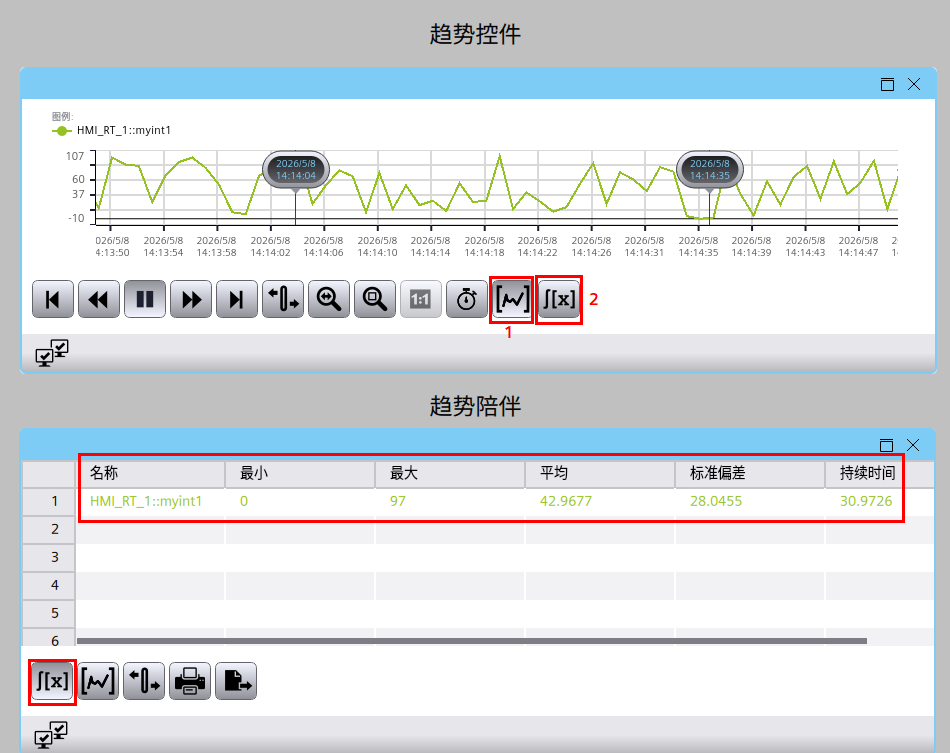

• “统计结果”模式效果

要使用“统计结果”模式，需要点击“趋势控件”功能栏中的“统计区域”按钮后再次点击“统计结果”按钮以便在“趋势陪伴”控件中显示指定时间段中的数据统计结果。

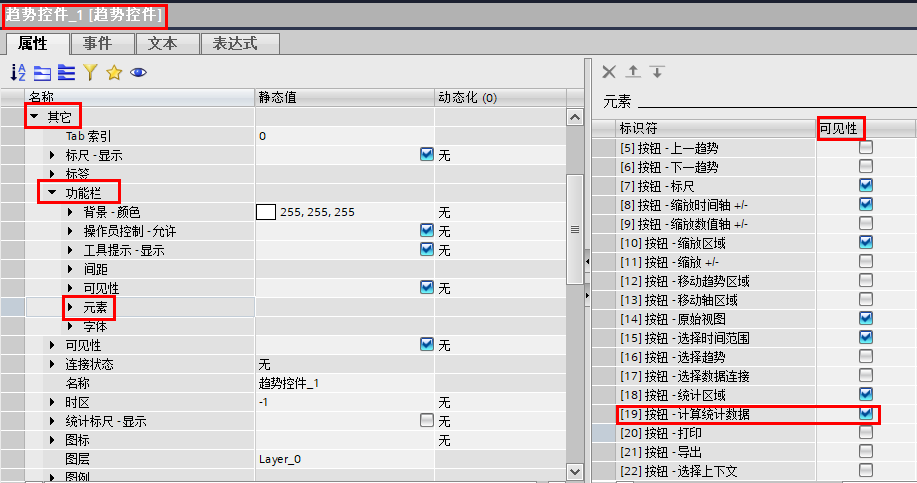

为了使用“趋势控件”功能栏的“计算统计数据”按钮，需要在“其他”属性中勾选该元素的可见性。
