网络控件的使用

1. 简介

使用“网络控件”可以显示 HTML 页面和 PDF 文件，也可通过浏览器方式访问运行系统中本地用户管理数据。

Unified Basic Panel 和 Unified Comfort Panel 均支持“网络控件”。本文以 Unified Comfort Panel 为例介绍“网络控件”的组态和使用。

2. 网络控件的组态

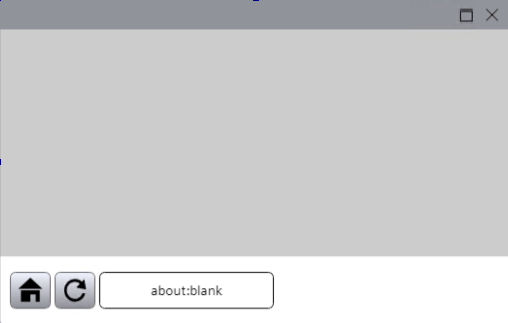

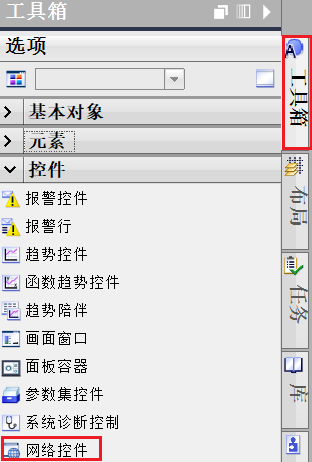

打开画面，在右侧“工具箱”中的控件可以看到“网络控件”，将其拖拽到当前画面或者双击“网络控件”即可在当前画面上添加该控件。

3. 网络控件的主要属性

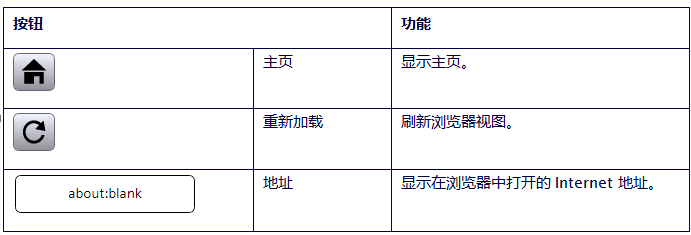

• 功能栏元素

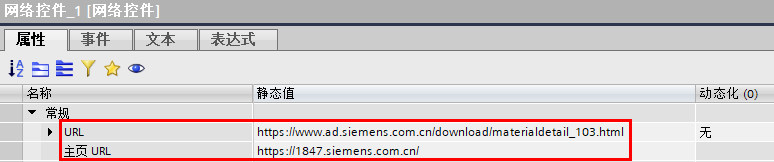

• 常规属性

“URL”：指定在网络控件中打开的Internet地址。

“主页URL”：指定点击主页按钮时要打开的Internet地址。

对于Unified Basic Panel 和 Unified Comfort Panel，URL支持以下几种格式：

• https://
• http://
• file://

需注意，“http://”和“file://”日志在仿真中不起作用。

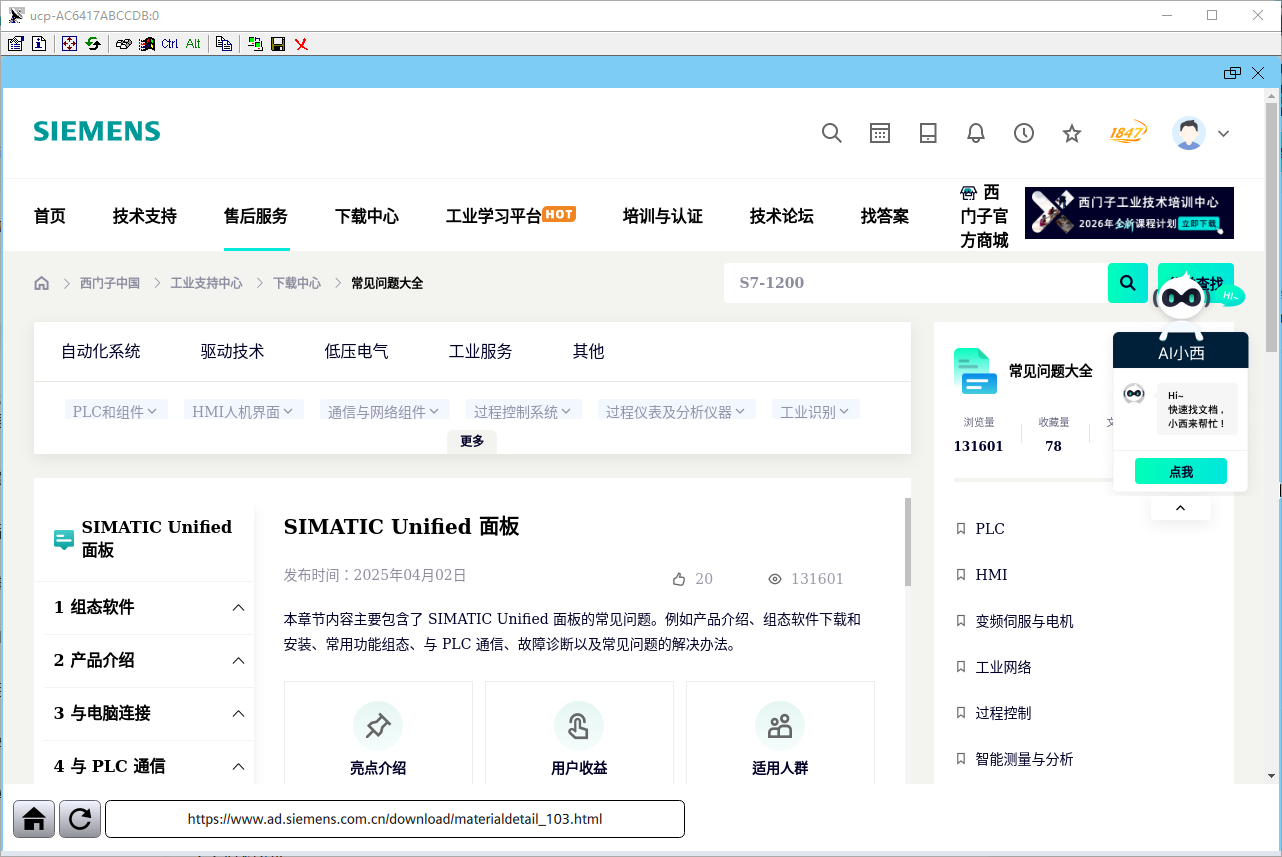

实际效果如下图所示：

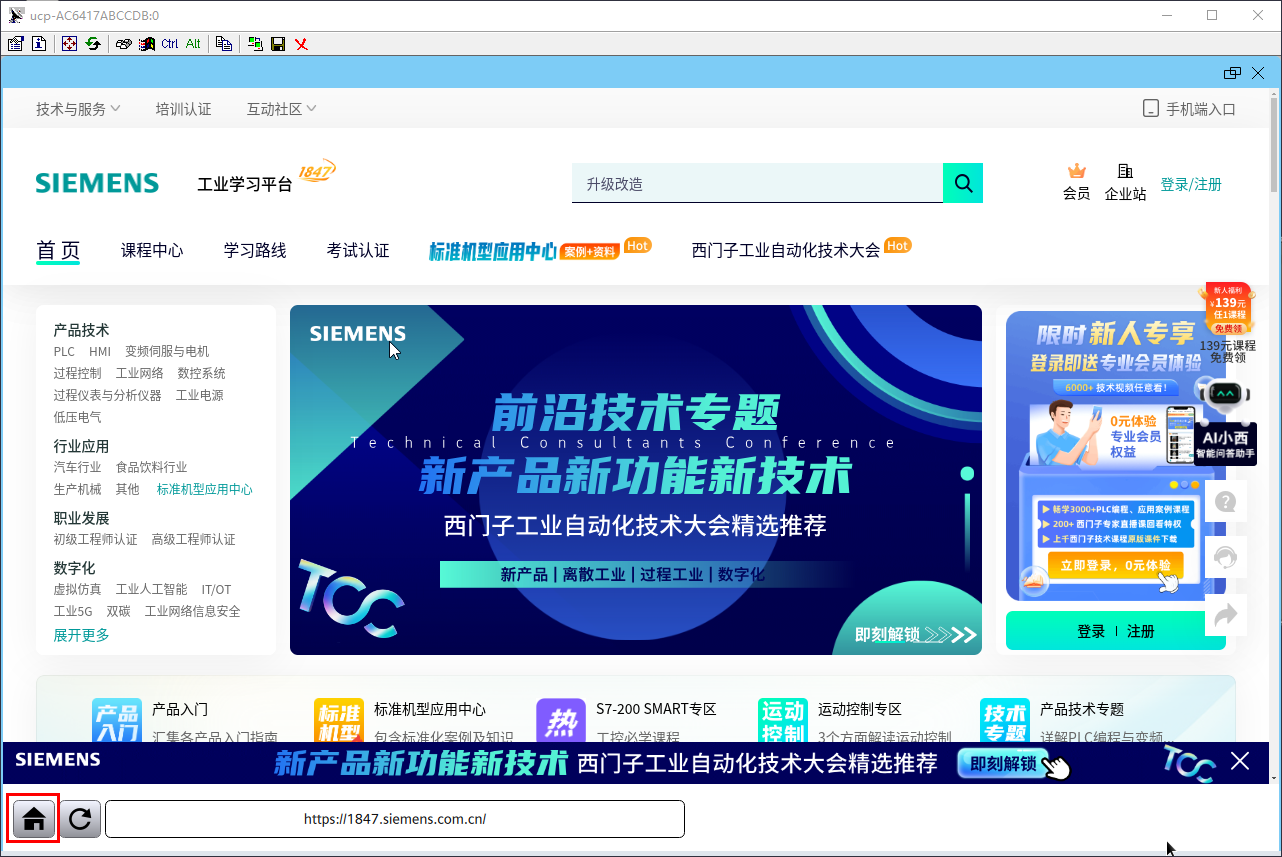

点击主页按钮后的效果：

• 其它属性

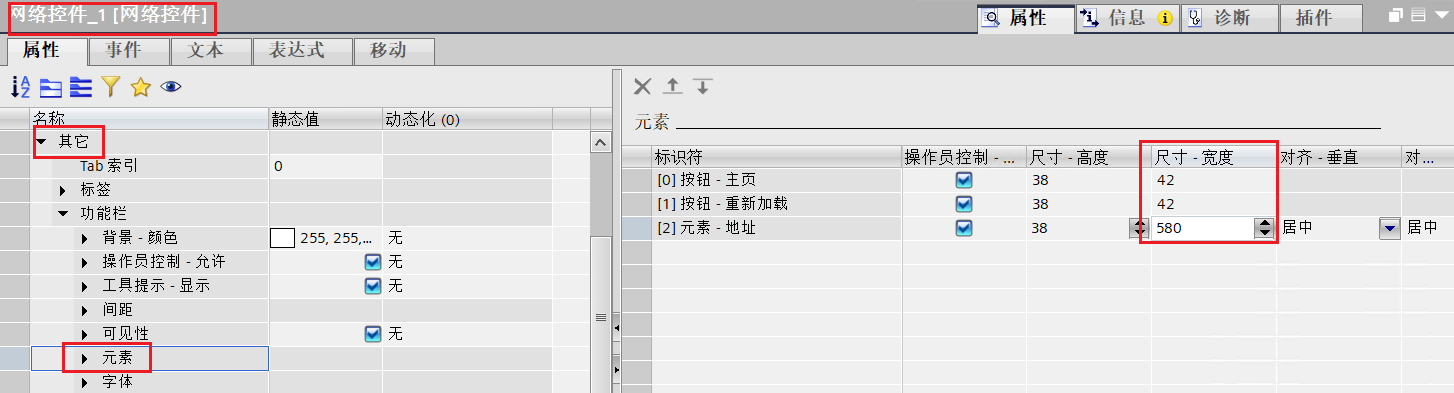

在“其它”属性中可以点击“功能栏”下的“元素”，在右侧设置功能栏元素的高度宽度等属性。

4. 网络控件显示 PDF 文件

使用“网络控件”可以显示可用的 PDF 文件。

• 在 HMI 设备上本地显示

在 Unified Comfort Panel 上，可以将 PDF 文件存放到“/home/industrial/download” 路径下

• 在外部存储介质上显示

语法格式为：file:///<path>/<filename>.pdf, 并且区分大小写。

例如：

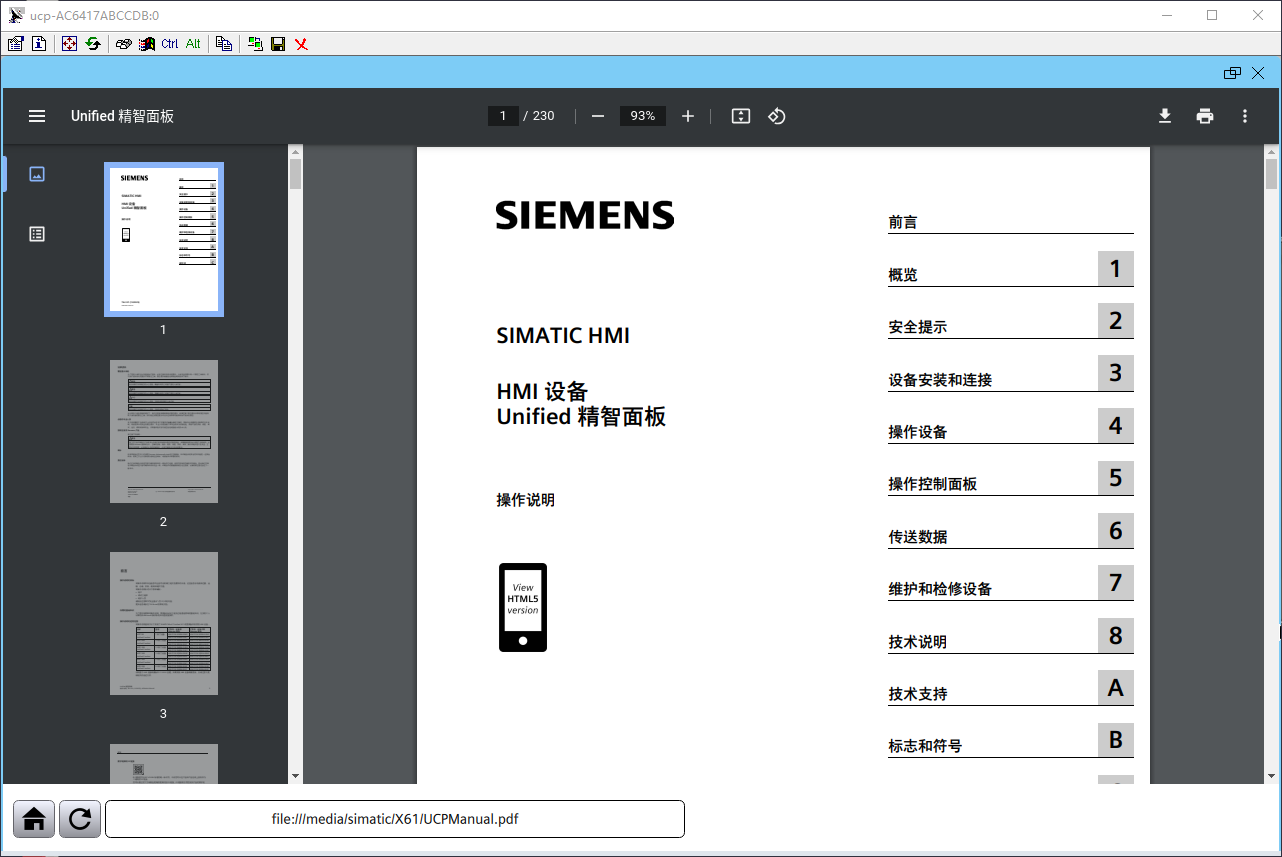

• 从外部存储介质上打开文件：file:///media/simatic/X61/UCPManual.pdf

实际效果如下图所示。

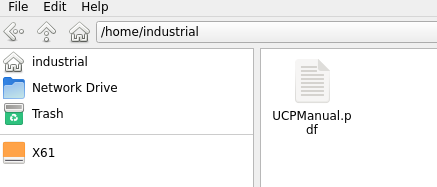

• 打开本地保存的文件：file:///home/industrial/UCPManual.pdf

实际效果如下图所示：

“网络控件”支持设置PDF文件查看时的默认参数，可通过这些参数影响 PDF 文件的显示方式。

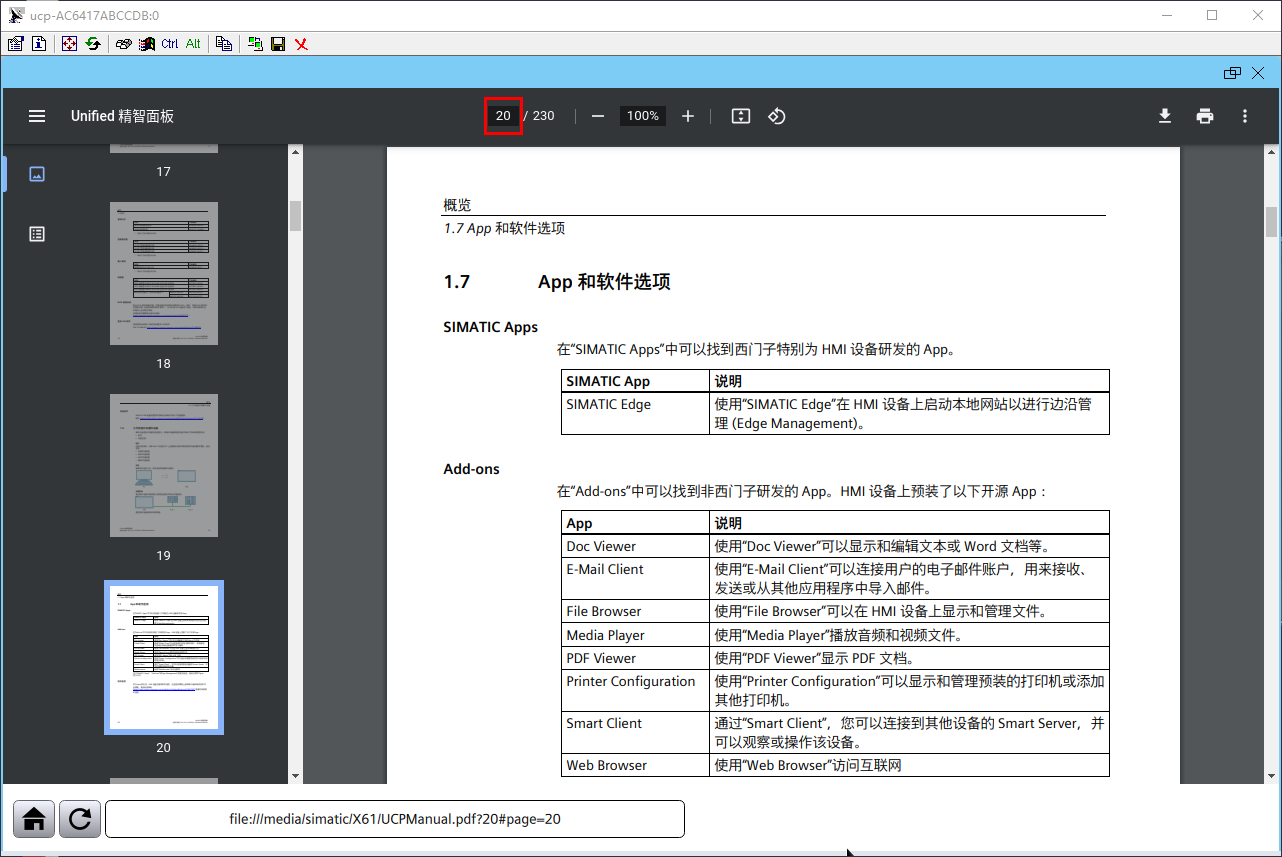

打开 PDF 文件时的参数示例：

例如打开第20页的文件。

5. 网络控件访问面板本地用户数据

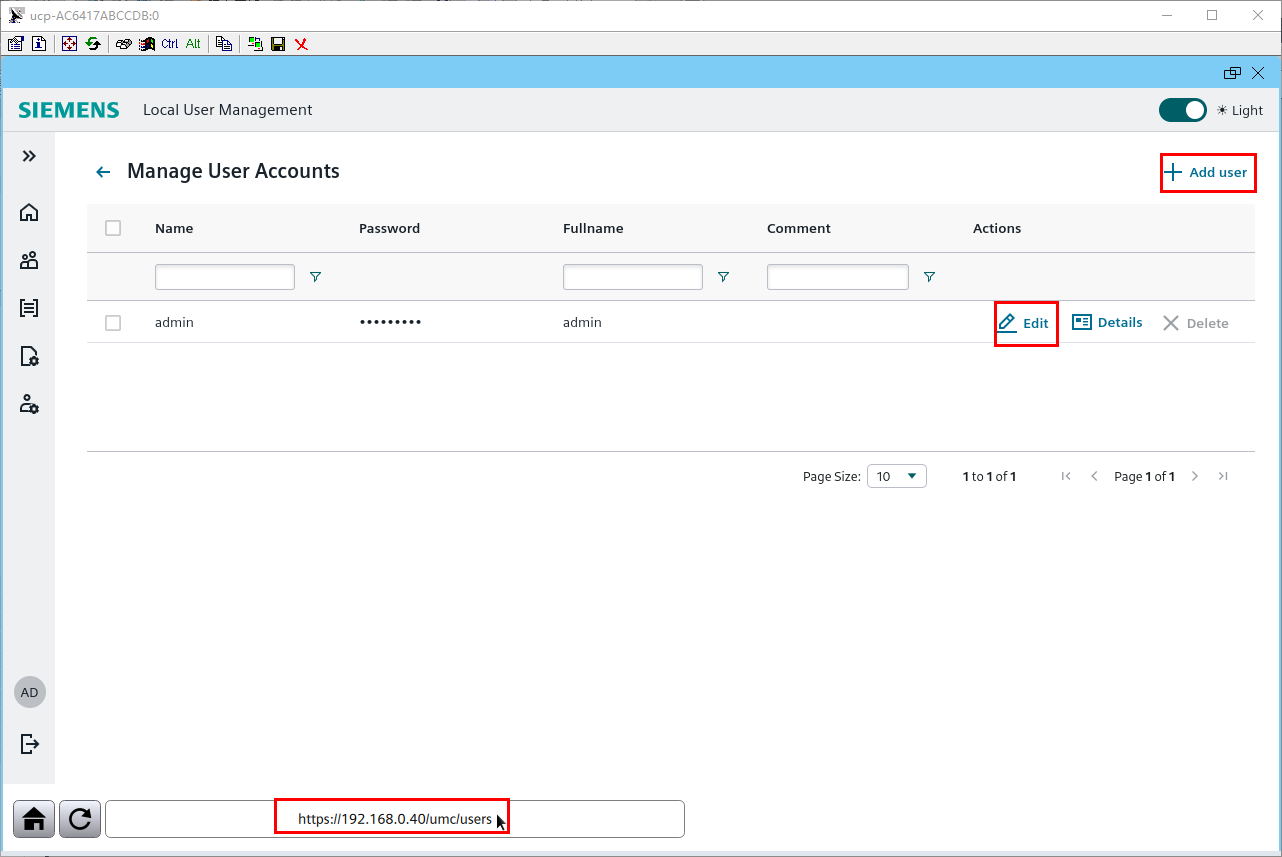

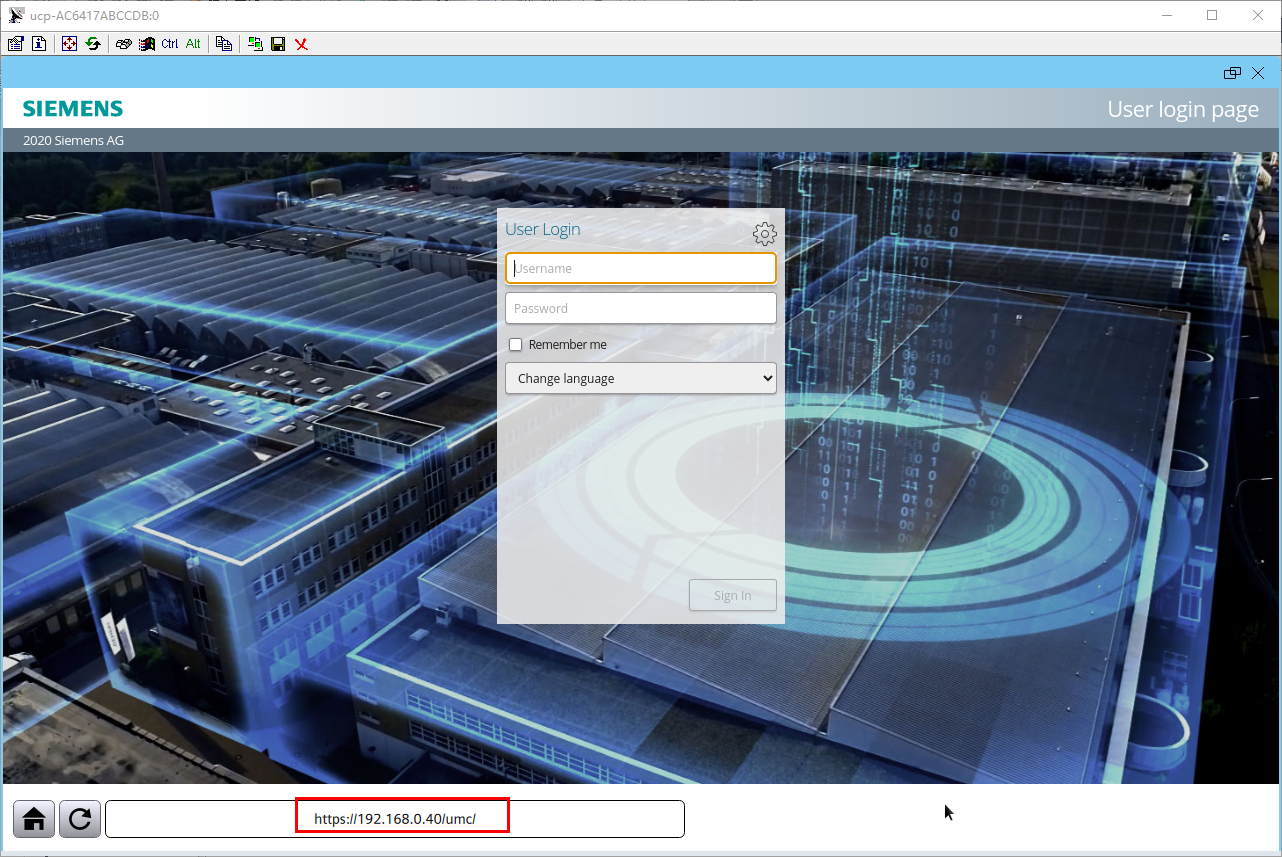

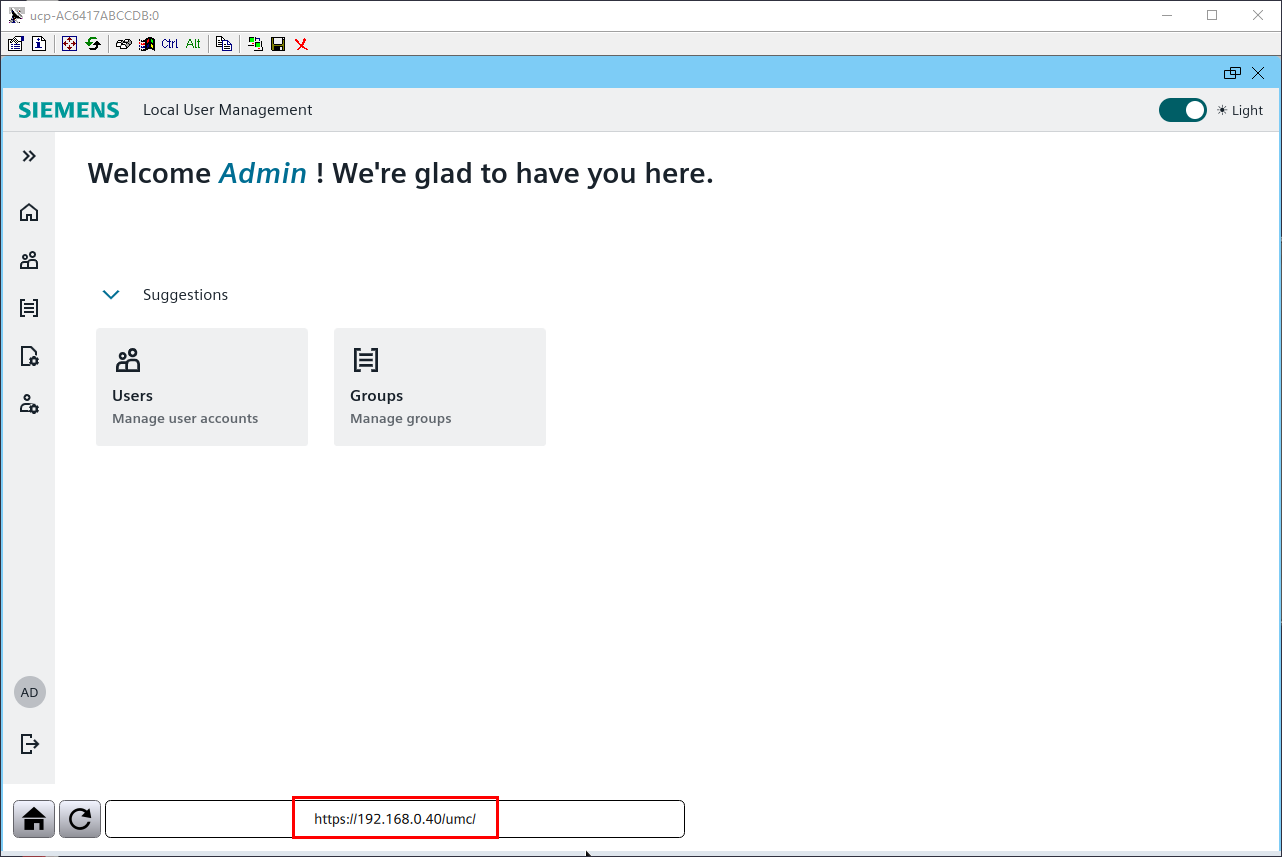

例如：在 URL 处配置为https://HMI-IP地址/umc即可通过Web方式管理HMI面板上的本地用户。例如：https://192.168.0.40/umc
