系统诊断控件的使用

1. 简介

使用“系统诊断控件”可以显示 PLC 的诊断状态。例如显示 HMI 和 PLC 的连接状态，PLC 诊断缓冲区的数据，脚本的诊断（从V21 Update1开始支持）等。

要求：

• HMI 和 PLC之间需要使用集成连接
• S7-1200 PLC自固件版本V4.0起开始支持
• S7-1500 PLC自固件版本V2.0起开始支持
• PLC 侧需要激活系统诊断，对于 S7-1200/1500 PLC，默认情况下系统诊断状态始终处于激活状态
• PLC 侧的“PLC中的中央报警管理”已启用
• HMI 运行系统设置中需要激活“系统诊断”

创建集成连接请参考以下文档：

集成连接和非集成连接

https://www.ad.siemens.com.cn/download/materialaggregation_832.html

Unified Basic Panel 和 Unified Comfort Panel 均支持“系统诊断控制”控件。本文以 Unified Comfort Panel 为例介绍“系统诊断控制”控件的组态和使用。

2. 系统诊断控制控件的组态

打开画面，在右侧“工具箱”中的控件可以看到“系统诊断控制”控件，将其拖拽到当前画面或者双击“系统诊断控制”控件即可在当前画面上添加该控件。

如果没有特殊要求，“系统诊断控制”控件的组态已完成。

3. 系统诊断控制控件的主要属性

• 常规属性

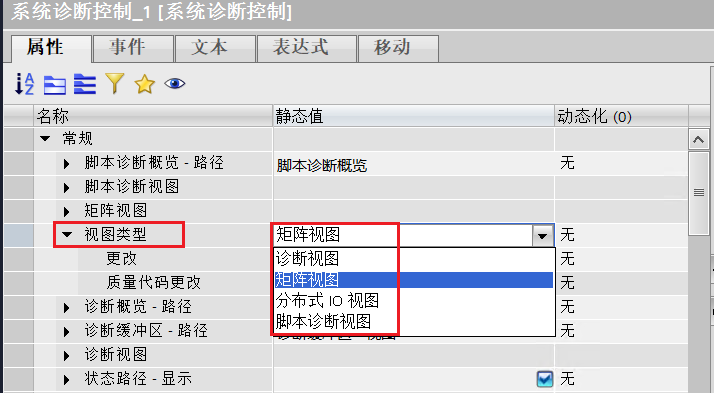

在控件的“常规”属性中可以定义“视图类型”，如下图所示。

• 诊断视图：显示 PLC 的诊断缓冲区以及当前所选 PLC 的诊断事件。显示 PLC 的最近 200 个诊断事件。需注意：诊断视图的数据不会自动更新，需要手动执行更新。
• 矩阵视图：可以检查 PLC 及其下级硬件组件的状态。所有硬件组件均以图块的形式显示。
• 分布式IO视图：显示PROFINET IO系统的各个分布式设备。
• 脚本诊断视图：用于脚本的调试和诊断。

可以点击具体的视图类型，设置需要的属性。

• 功能栏元素的作用

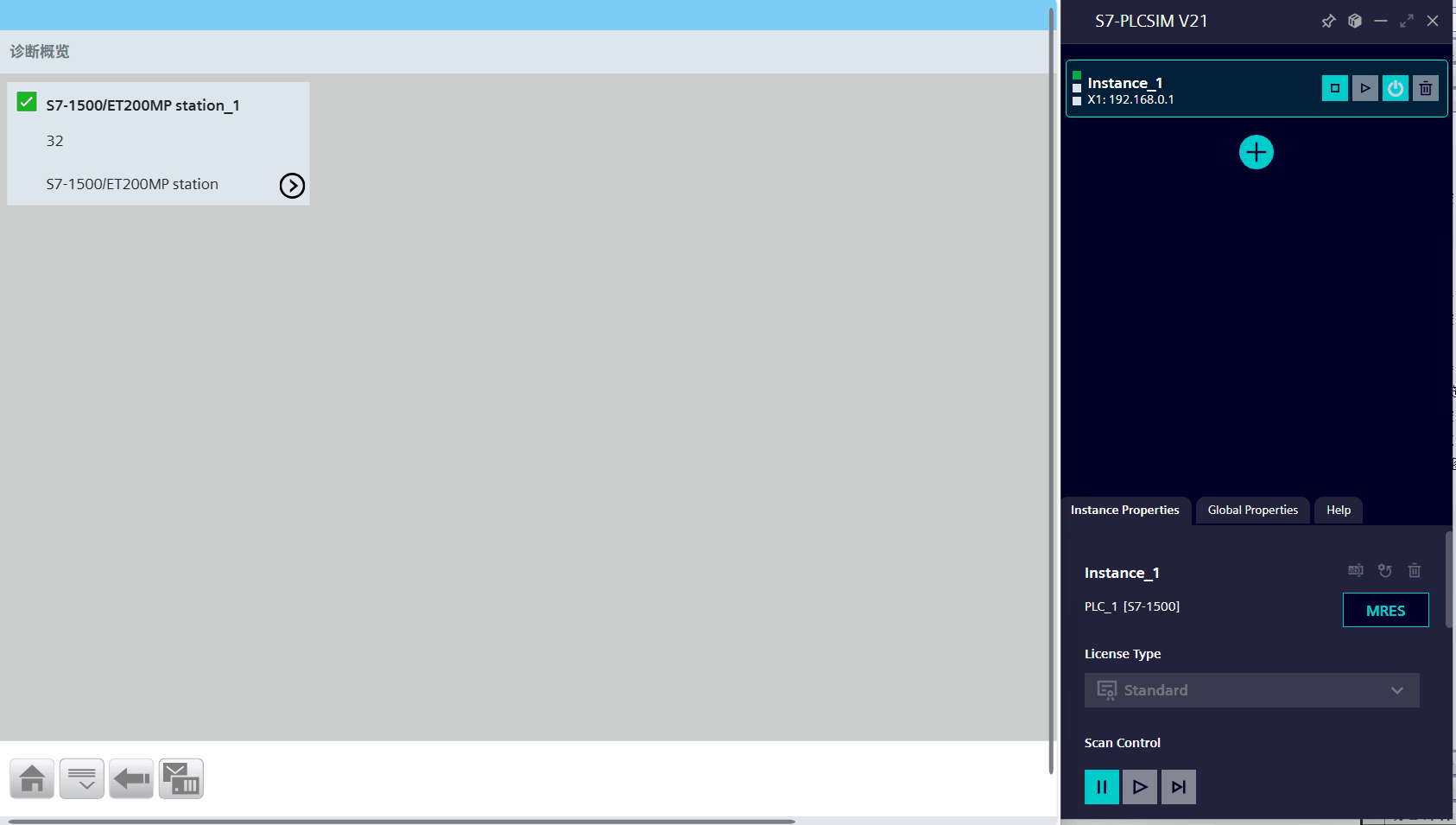

4. 显示效果
