S120 SMC30支持的编码器类型及接线方法详解
- 0
- 53
1 概括
SMC30编码器模块是一个扩展模块,用于评估编码器信号,并将转速、位置实际值和可能存在的电机温度和参考点通过DRIVE-CLiQ电缆发送给控制单元。
2 SMC30支持的编码器类别
对于不带 DRIVE-CLiQ 接口的电机,其编码器信号可通过编码器模块 SMC30 进行测量。此外还可通过 SMC30 连接外部编码器。
SMC30 可连接以下编码器:
• 增量编码器 TTL/HTL,带/不带开路检测(仅通过双极性信号进行开路检测)
• 带 TTL/HTL 增量信号的 SSI 编码器
• 无增量信号的SSI编码器
如果是带TTL/HTL增量信号的 SSI 绝对值编码器,则可以把增量信号和SSI信号分别接在X521/X531 端子上加以组合。
此外SMC30还可连接 KTY84-130、Pt1000 或 PTC 热敏电阻来检测电机温度。

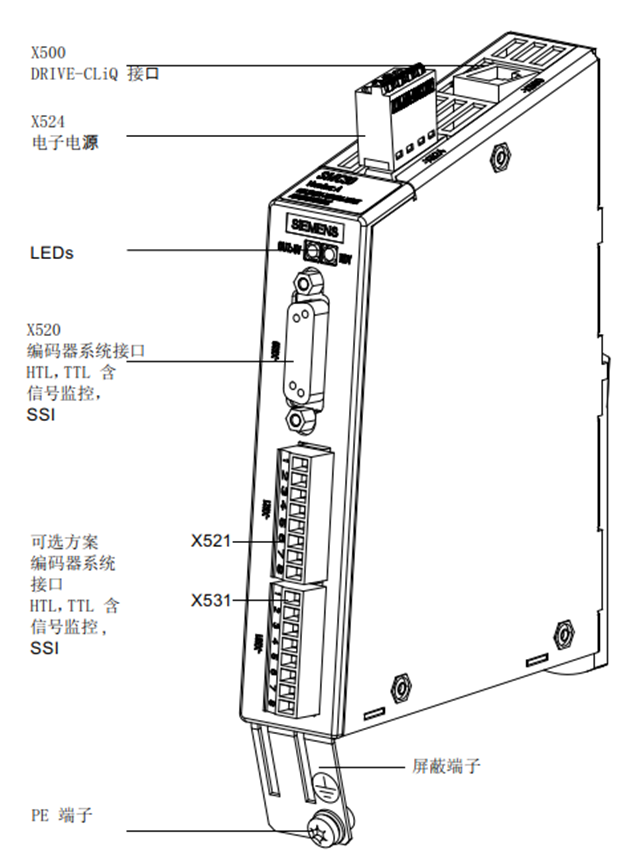

电柜安装式编码器模块 SMC30 的接口定义如下图:

图2-1:SMC30 的接口说明
3 SMC30编码器接口端子定义与接线
3.1 SMC30编码器接口端子定义
SMC30编码器信号可以通过X520(SUB-D 15孔插座)或 X521/X531(端子)来接入编码器信号,调试时在编码器配置页面需要选择接入编码器信号的接口是SUB-D(X520)还是Terminal(X521/X531),各个编码器接口的定义如下:
3.1.1 X520编码器系统接口定义
| 引脚 | 信号名称 | 技术数据 | |
![]() | 1 | +Temp 1) | 温度传感器 Pt1000 / KTY84-130 / PTC |
| 2 | 时钟 | SSI 时钟+ | |
| 3 | 时钟* | SSI 时钟- | |
| 4 | P 编码器 5 V / 24 V | 编码器电源 | |
| 5 | P 编码器 5 V / 24 V | ||
| 6 | Sense电源 | 编码器电源 Sense 输入 | |
| 7 | 编码器接地 (M) | 编码器电源接地 | |
| 8 | -Temp 1) | 温度传感器 Pt1000 / KTY84-130 / PTC | |
| 9 | Sense接地 | Sense 输入接地 | |
| 10 | R | 参考信号 R | |
| 11 | R* | 参考信号 R- | |
| 12 | B* | 增量信号 B- | |
| 13 | B | 增量信号 B+ | |
| 14 | A* / data* | 增量信号 A- / SSI 数据+ | |
| 15 | A / data | 增量信号 A+ / SSI 数据- | |
| 连接器类型: | 15芯SUB-D插孔 | ||
| 通过温度传感器接口的测量电流:2 mA | |||
1) 温度测量精度(温度传感器,含温度求值):
- Pt1000: ±5 °C(Pt1000 公差等级 B,符合 DIN EN 60751)
- KTY: ±7 °C
- PTC: ±5 °C
3.1.2 X521 / X531 备选编码器系统接口定义
| 引脚 | 信号名称 | 技术数据 | |
X521![]() X531 ![]() | 1 | A | 增量信号 A+ |
| 2 | A* | 增量信号 A- | |
| 3 | B | 增量信号 B+ | |
| 4 | B* | 增量信号 B- | |
| 5 | R | 参考信号 R | |
| 6 | R* | 参考信号 R- | |
| 7 | CTRL | 控制信号 | |
| 8 | M | 接地 | |
| 1 | 编码器电源 5 V / 24 V | 编码器电源 | |
| 2 | 编码器接地 | 编码器电源接地 | |
| 3 | -Temp 1) | 温度传感器 Pt1000 / KTY84-130 / PTC | |
| 4 | +Temp 1) | 温度传感器 Pt1000 / KTY84-130 / PTC | |
| 5 | 时钟 | SSI 时钟+ | |
| 6 | 时钟* | SSI 时钟- | |
| 7 | 数据 | SSI 数据+ | |
| 8 | 数据* | SSI 数据- | |
| 最大可连接横截面:1.5 mm2 (AWG 16) 通过温度传感器接口的测量电流:2 mA 在单极性 HTL 编码器运行时,应在端子模块 A*, B*, R* 上跨接 M_编码器(X531)2)。 | |||
1) 温度测量精度(温度传感器,含温度求值):
- Pt1000: ±5 °C(Pt1000 公差等级 B,符合 DIN EN 60751)
- KTY: ±7 °C
- PTC: ±5 °C
2) 由于物理传输更加稳固耐用,建议采用双极性连接。但如果使用的编码器类型不支持推挽信号,则使用单极性连接。
3.2 不同类型编码器接线
3.2.1 TTL/HTL编码器接线
1) 通过X520端口连接编码器

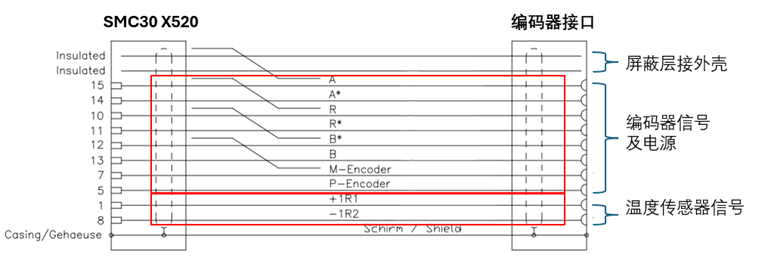

图3-1:TTL/HTL编码器通过X520连接示例
如果是自己制作电缆,可单独购买SUB-D 15针插头,订货号:6FC9341-1HC。如果使用的是西门子电机,可直接选购预装配电缆,预装配电缆的详细信息请参阅D21.4样本第12章节MOTION-CONNECT 连接系统,下载链接如下:
https://support.industry.siemens.com/cs/de/en/view/109747019/zh
2)通过X521/X531端口连接编码器
连接示例 1:HTL 编码器,双极性,带参考信号

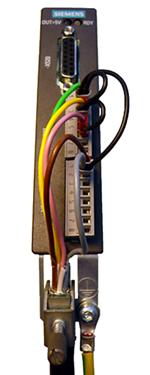

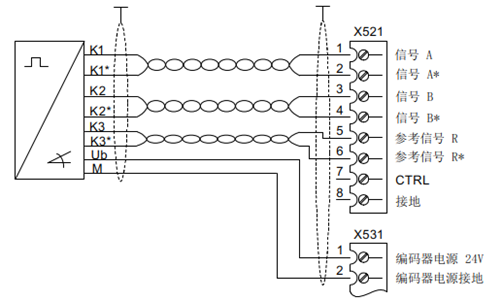

图3-2:HTL编码器,双极性,带参考信号连接示例
连接示例 2:HTL 编码器,单极性,带参考信号

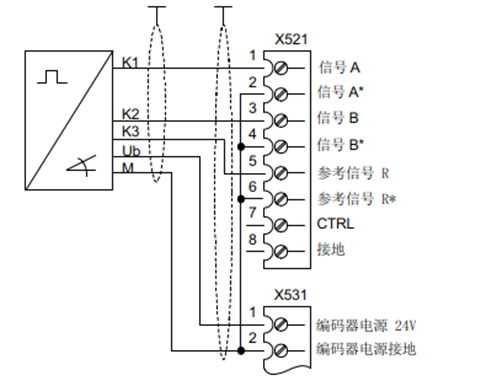

图3-3: HTL 编码器,单极性,带参考信号连接示例
3.2.2 SSI 编码器接线
1) 不带增量信号的SSI编码器通过X520端口连接示例

图3-4: 不带增量信号的SSI编码器通过X520端口连接示例
如果是自己制作电缆,可单独购买SUB-D 15针插头,订货号:6FC9341-1HC。如果使用的是西门子电机,可直接选购预装配电缆,预装配电缆的详细信息请参阅D21.4样本第12章节MOTION-CONNECT 连接系统,下载链接如下:
https://support.industry.siemens.com/cs/de/en/view/109747019/zh
2) 不带增量信号的SSI编码器通过X531端口连接示例

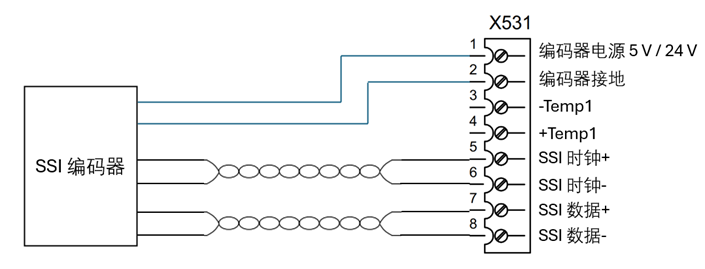

图3-5: 不带增量信号的SSI编码器通过X531端口连接示例
3.3 SMC30编码器电缆的最大长度
注意:不允许超出下表中的最大电缆长度,即使计算得到了较大的电缆长度。
| 编码器类型 | 编码器电缆的 大长度,单位:米 |
| TTL 1) 4) | 100 |
| HTL 单极性 2) | 100 |
| HTL 双极性 | 300 |
| SSI | 100 3) |
1) TTL 编码器上指的是到 X520→ Remote Sense 的电缆长度为 100 m,TTL编码器仅允许采用双极信号。
2) 由于物理传输更加稳固耐用,建议采用双极性连接。但如果使用的编码器类型不支持推挽信号,则使用单极性连接。
3) 参见“SSI 编码器的 SSI 波特率 - 最大电缆长度”函数图。

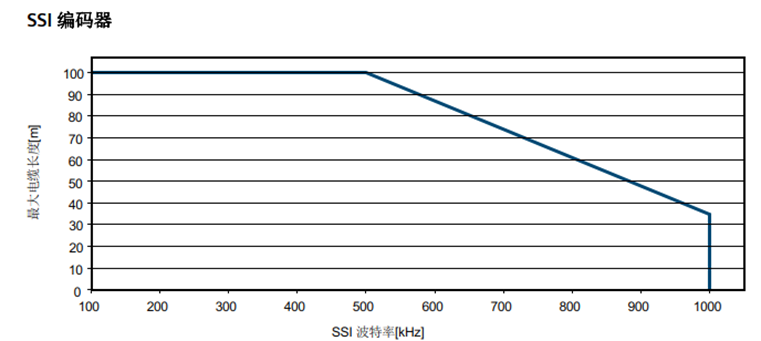

图 3-6 “SSI 编码器的 SSI 波特率 - 最大电缆长度”函数图
4)对于连接到 X521/X531 上 的5 V 电源编码器(无 Remote Sense),最大电缆长度取决于编码器电流。对于不带 Remote Sense 的编码器,所允许的电缆长度限制在 100 m 以内(原因:电压降与电缆长度和编码器电流有关),下图显示的是电缆横截面为 0.5 mm2 的示例。

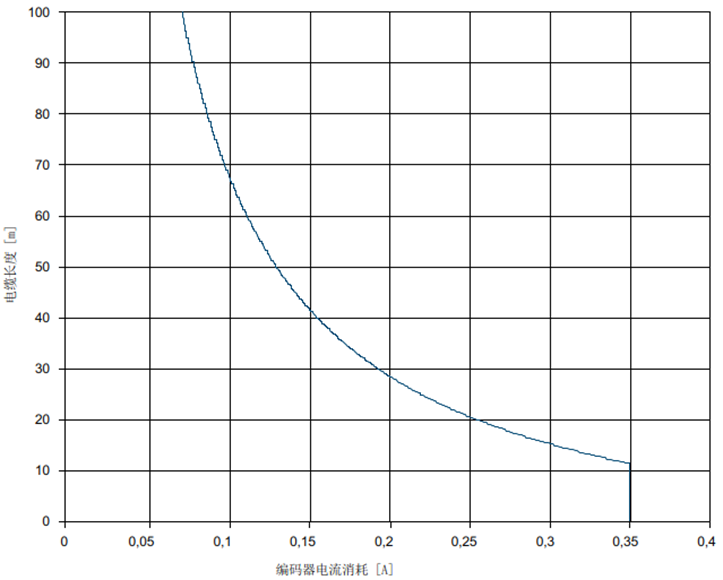

图3-7连接在 X521/X531 上带 5V 电源的编码器
