LOGO! 9 I/O扩展能力

LOGO!9 I/O扩展能力

最大 I/O 配置

LOGO！9支持的最大I/O配置如下表所示：

表1 不同版本的LOGO!支持的最大I/O配置

• 注意：LOGO! 12/24 RCE/RCEo和LOGO! 24CE/24CEo的I1、I2、I7和I8可以用作模拟量信号输入（模拟量触发器等，0 - 10V）.

采用扩展模块的设置

LOGO! 最多支持64 个数字量输入、16 个模拟量输入、60 个数字量输出和 16 个模拟量输出。LOGO! 主机模块最多支持连接 16 个扩展模块：

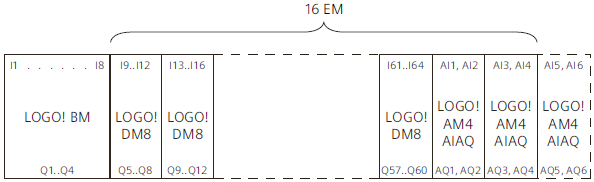

1. 【0BA9】采用 16 个以上扩展模块的 LOGO! 的设置

LOGO! 主机模块（无模拟量输入），14 个 LOGO! DM8 数字量模块和 3 个 LOGO! AM4 AIAQ

模拟量模块（示例）：

LOGO! 主机模块最多支持连接 16 个扩展模块。本例中，LOGO! 主机模块未检测到第 17 个扩展模块，因此该模块不能正常使用。

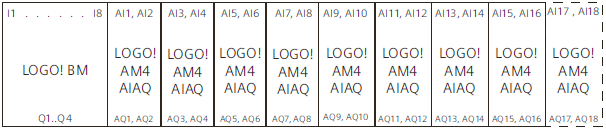

2.【0BA9】超出 AI 限制的 LOGO! 扩展模块的设置

LOGO! 主机模块（无模拟量输入），9 个 LOGO! AM4 AIAQ 模拟量模块（示例）：

LOGO! 最多支持 16 个模拟量输入和 16 个模拟量输出。本例中，最后一个 LOGO! AM4 AIAQ扩展模块采用 AI17、AI18。LOGO! 主机模块未检测到 AQ17、AQ18，因此该模块不能正常使用。

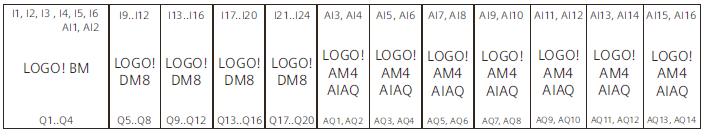

3.【0BA9】采用数字量和模拟量扩展模块的 LOGO! 的设置

LOGO! 主机模块，4 个数字量模块和 7 个模拟量模块（示例）：

对于 LOGO! 12/24RCE/12/24RCEo 和 LOGO! 24CE/24CEo 模块，无论模块使用零个、两个还是四个模拟量输入，都可以对其进行组态。

可以根据 LOGO! 主机模块组态的 AI 输入数量来对这些输入进行连续编号。如果组态了两个输入，那么它们将编号为 AI1 和 AI2，与输入端子 I7 和I8 相对应。后续的 AI 扩展模块将会以 AI3 开始编号。如果组态了四个输入，那么它们将编号为 AI1、AI2、AI3 和 AI4，按顺序与输入端子 I7、I8、I1 和 I2 相对应。而后续的 AI 扩展模块将则以 AI5 开始编号。

LOGO!9设置电压等级不同的模块

将扩展模块连接到 LOGO! 主机模块上时，遵循以下原则：

• 数字量模块只能直接连接到相同电压等级的设备上。
• 模拟量模块和通讯模块可以连接到任何电压等级的设备上。

概览：将扩展模块连接到 LOGO! 主机模块上

在下面的表格中，“X”表示可以进行连接，“-”表示不能进行连接。。

概览：将额外的扩展模块连接到扩展模块
