通过向导实现S7-200 SMART之间S7通信

S7-200 SMART CPU PUT/GET 向导

在 S7-200 SMART CPU 之间以太网通信 章节中 CPU1 的PUT/GET 指令的编程可以使用 PUT/GET 向导以简化编程步骤。该向导最多允许组态 16 项独立 PUT/GET 操作，并生成代码块来协调这些操作。

S7-200 SMART （V2.8及以下版本）S7通信相关视频教程的链接如下：

• S7-200 SMART S7通信：通信简介以及通信举例——跟我学
• S7-200 SMART S7通信：通信简介以及通信举例——跟我做

S7-200 SMART 做S7通信客户端使用PUT/GET 向导编程步骤

1、STEP 7 Micro/WIN SMART 在“工具” 菜单的“向导”区域单击“Get/Put”按钮，启动 PUT/GET 向导（见图 1）。

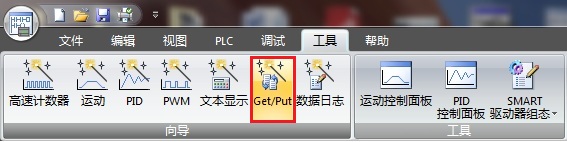

图 1 启动 PUT/GET 向导

2、在弹出的“Get/Put”向导界面中添加操作步骤名称并添加注释（见图 2）。

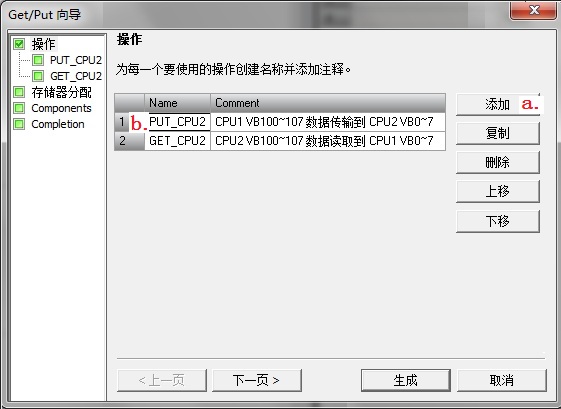

图 2 添加 PUT/GET 操作

• a. 点击“添加”按钮，添加PUT/GET 操作
• b. 为每个操作创建名称并添加注释

3、定义PUT/GET 操作（见图 3 、图 4）。

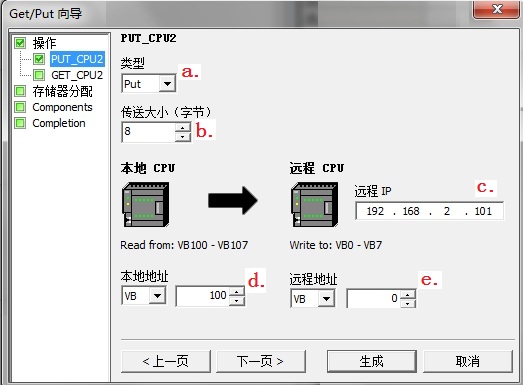

图 3 定义 PUT 操作

• a. 选择操作类型PUT
• b. 通信数据长度
• c. 定义远程 CPU 的 IP 地址
• d. 本地 CPU 的通信区域和起始地址
• e. 远程 CPU 的通信区域和起始地址

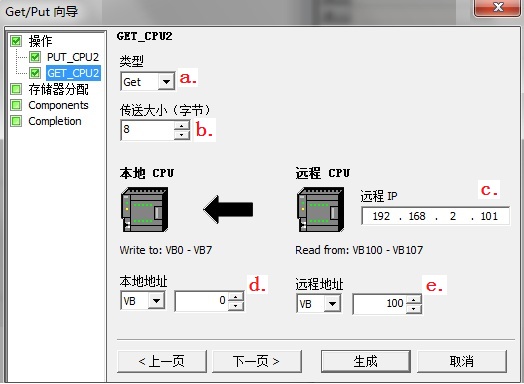

图 4 定义 GET 操作

• a. 选择操作类型GET
• b. 通信数据长度
• c. 定义远程 CPU 的 IP 地址
• d. 本地 CPU 的通信区域和起始地址
• e. 远程 CPU 的通信区域和起始地址

4、定义PUT/GET 向导存储器地址分配（见图 5）。

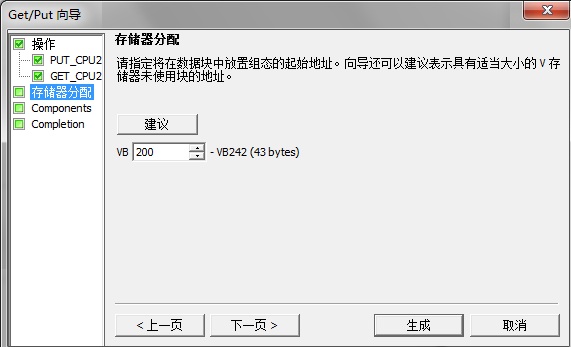

图 5 分配存储器地址

注： 点击“建议”按钮向导会自动分配存储器地址（自动分配的存储器地址不能区分指针地址）。需要确保程序中已经占用的地址、PUT/GET 向导中使用的通信区域不能与存储器分配的地址重复，否则将导致程序不能正常工作。

5、在 图 5 中点击“生成”按钮将自动生成网络读写指令以及符号表。只需用在主程序中调用向导所生成的网络读写指令即可（见图 6）。

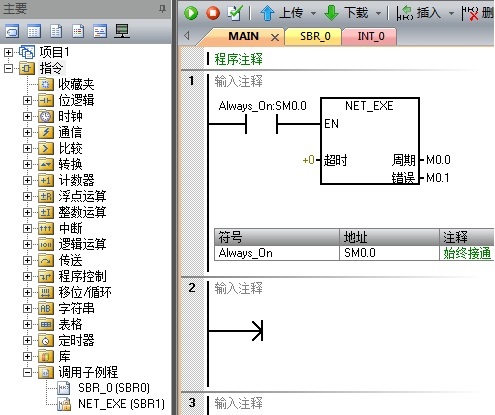

图 6 主程序中调用向导生成的网络读写指令

S7-200 SMART 做S7通信服务器

S7-200 SMART 作为服务器进行 S7 通信，对于 CPU V3.0及以后的固件版本，需要勾选“启用Put/Get服务”，否则，无法建立通信，如图 7 所示。

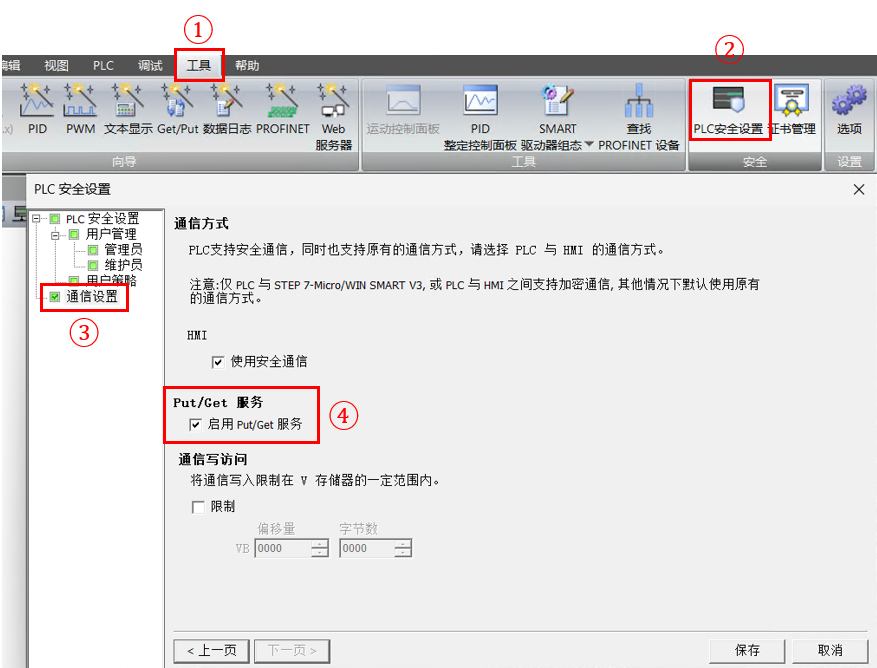

图7 S7-200 SMART V3.0及以上版本做S7通信服务器设置

PUT/GET 向导例程

为了更好地理解 PUT/GET向导的使用，可参考下面的例程。

S7_Wizard_Client

S7_Wizard_Server

注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。使用该软件的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。
