二代精简(2nd Basic)面板如何组态数据记录功能？

二代精简（2nd Basic）面板如何组态“数据记录”功能？

功能概述：

SIMATIC WinCC 提供以下类型的日志来记录HMI运行系统的过程数据：

数据记录

报警记录

数据记录用于采集、处理和记录来自工业系统的过程数据。报警记录主要用于记录项目报警。

以下内容为二代精简面板组态“数据记录”的步骤。

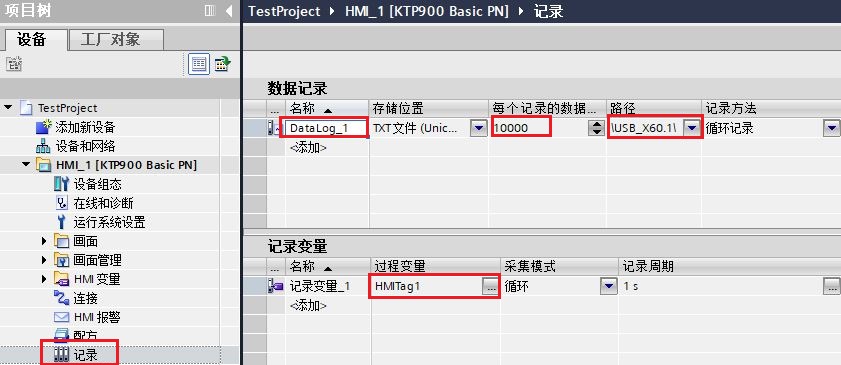

步骤1：双击打开项目树下的历史数据(TIA Portal V15.1以下版本)/记录（TIA Portal V16)，在“数据记录”选项卡中添加“数据记录”。

修改名称为DataLog_1。修改“每个记录的数据记录数”为10000。

步骤2：在“记录变量”中添加过程变量“HMITag1”，设置其采集模式为“循环”，记录周期是1s。

步骤3：仿真测试。

启动项目仿真后，可以打开电脑C盘，系统会自动生成“USB_X60.1”的文件夹，文件夹中已经生成txt格式的“DataLog_10”的文件。

打开“DataLog_10”文件可以看到按照记录周期为1s所记录的数据。

2. 数据记录选项说明

“记录方法”说明

“记录方法”的区别参见如下链接中的文档说明。

历史数据的记录方法

“运行系统启动时启用记录”

定义运行系统启动时是否启动记录。

“重启时记录处理方式”

使用“向现有记录追加数据”用于将要记录的值添加到现有日志的后面。

使用“重置记录”选项可以删除记录值并重新开始记录。

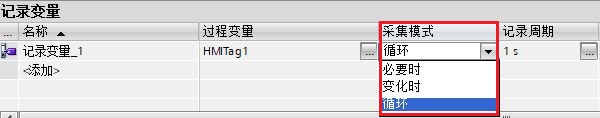

记录变量的“采集模式”的区别

“循环”采集模式指的是按照固定的记录周期记录变量值。最小值可设为1秒，也可以自定义记录周期，但是周期需要是此值的整数倍。

“变化时”采集模式指的是HMI设备检测到变量变化时，即对变量值进行记录。

“必要时”采集模式指的是通过调用“日志变量”系统函数记录变量值。

可以参考如下文档。

根据条件归档数据（必要时）

3. 备注

实现数据记录功能，需要借助外部存储介质，对于二代精简面板，建议选择西门子的U盘。

二代精简(Basic)屏U盘

创建数据记录日志文件后，需要修改数据记录名称为英文。如果数据记录名称包含中文则无法在U盘创建日志文件。

二代精简面板的技术数据/性能限制参见如下文档：
