PID常见问题

1. PID向导生成的程序为何不执行?

  • 必须保证用SM0.0无条件调用PID0_CTRL程序
  • 在程序的其它部分不要再使用SMB34定时中断,也不要对SMB34赋值
  • 确认当前工作状态:手动还是自动
  • 2. 如何实现PID反作用调节?

    在有些控制中需要PID反作用调节。例如:在夏天控制空调制冷时,若反馈温度(过程值)低于设定温度,需要关阀,减小输出控制(减少冷水流量等),这就是PID反作用调节(在PID正作用中若过程值小于设定值,则需要增大输出控制)。
    若想实现PID反作用调节,需要把PID回路的增益设为负数。对于增益为0的积分或微分控制来说,如果指定积分时间、微分时间为负值,则是反作用回路。

    3. 如何根据工艺要求有选择地投入PID功能?

    可使用"手动/自动"切换的功能。PID向导生成的PID功能块需要保证每个扫描周期都调用,所以建议在主程序内使用SM0.0调用。

    4. 做完PID向导后,如何知道向导中设定值,过程值及PID等参数所用的地址?

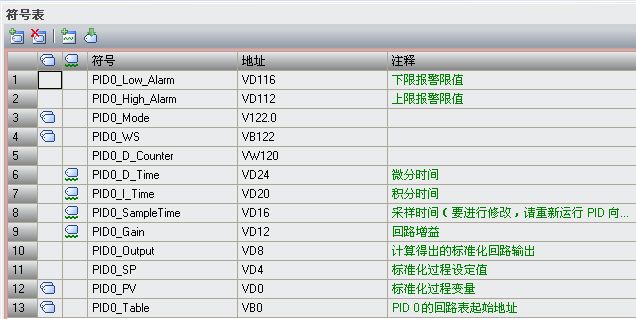

    图15. PID数据块
    用户可以在状态表中, 输入相应的参数地址,然后在线写入需要的PID参数数值,这样用户就可根据工艺需要随时对PID参数、设定值等进行调整。

    5. PID已经调整合适,如何正式确定参数?

    可以在数据块中直接写入参数,作为初始值使用。

    6. 对于某个具体的PID控制项目,是否可能事先得知比较合适的参数?有没有相关的经验数据?

    虽然有理论上计算PID参数的方法,但由于闭环调节的影响因素很多而不能全部在数学上精确地描述,计算出的数值往往没有什么实际意义。因此,除了实际调试获得参数外,没有什么可用的经验参数值存在。甚至对于两套看似一样的系统,都可能通过实际调试得到完全不同的参数值。

    7. PID控制不稳定怎么办?如何调试PID?

    闭环系统的调试,首先应当做开环测试。所谓开环,就是在PID调节器不投入工作的时候,观察:

    可以试着给出一些比较保守的PID参数,比如放大倍数(增益)不要太大,可以小于1,积分时间不要太短,以免引起振荡。在这个基础上,可以直接投入运行观察反馈的波形变化。给出一个阶跃给定,观察系统的响应是最好的方法。
    如果反馈达到给定值之后,历经多次振荡才能稳定或者根本不稳定,应该考虑是否增益过大、积分时间过短;如果反馈迟迟不能跟随给定,上升速度很慢,应该考虑是否增益过小、积分时间过长……
    总之,PID参数的调试是一个综合的、互相影响的过程,实际调试过程中的多次尝试是非常重要的步骤,也是必须的。

    S7-200 SMART的新一代产品提供了自整定的PID细调功能。

    8. 没有采用积分控制时,为何反馈达不到给定?

    这是必然的。因为积分控制的作用在于消除纯比例调节系统固有的“静差”。没有积分控制的比例控制系统中,没有偏差就没有输出量,没有输出就不能维持反馈值与给定值相等。所以永远不能做到没有偏差。

    9. S7-200 SMART控制变频器,在变频器也有PID控制功能时,应当使用谁的PID功能?

    可以根据具体情况使用。一般来说,如果需要控制的变量直接与变频器直接有关,比如变频水泵控制水压等,可以优先考虑使用变频器的PID功能。

    10. 做完PID向导后,能否查看PID生成的子程序,中断程序?

    PID向导生成的子程序,中断程序用户是无法看到的,也不能对其进行修改。没有密码能够打开这些子程序,一般的应用也没有必要打开查看。

    11. 指令块与向导使用的PID回路号是否可以重复?

    不可以重复,使用PID向导时,对应回路的指令块也会调用,所以指令块与向导使用的PID回路号不能重复,否则会产生预想不到的结果。

    12. 同一个程序里既使用PID指令块又使用向导,PID数目怎样计算?

    使用PID向导时,对应回路的指令块也会调用,所以PID指令块与向导一共支持8个。

    13. PID指令块可以在主程序/子程序里调用吗?(PID指令块常见问题)

    可以,但是不推荐,主程序/子程序的循环时间每个周期都可能不同,不能保证精确的采样,建议用定时中断,例如SMB34/SMB35。

    14.SMB34定时最大255ms,如果采样时间是1S怎样实现?(PID指令块常见问题)

    采样时间是1S,要求PID指令块每隔1S调用一次。可以先做一个250ms的定时中断,然后编程累加判断每4次中断执行一次PID指令即可。

    15. PID指令块怎样实现手动调节?(PID指令块常见问题)

    可以简单地使用"调用/不调用"指令的方式控制自动/手动模式。不调用PID指令时,可以手动给输出地址0.0-1.0之间的实数。

    16. PID指令块实现数字量输出?(PID指令块常见问题)

    1.通过PWM指令,将PID输出值转换为所需时间基准的整数,送到PWM的Pulse,控制脉宽(该法简单易用,但是要求输出点只能是Q0.0或Q0.1)。
    2.自己编程实现类似于PWM的输出。(虽然不限制Q点,但编程较复杂,不建议使用,可以直接考虑用PID向导)。
