如何将传感器连接到S7-1200/S7-1500和ET200MP的模拟信号模块中？

接地非隔离电压传感器（三线制连接）
模块的手册 (例如 ET 200M, ET 200SP, ...)只描述了2线制和4线制（2线和4线传感器）。还可以选择将三线制传感器连接到SIMATIC模拟信号模块。

SIMATIC ET 200SP 模拟输入模块示例 AI 4xI 2-/4-wire ST

为此必须遵守以下规定：

• 模拟量模块必须配置为一个四线制测量传感器
• 电流输入负端必须桥接到地

图. 1 显示了与S7-1200 AI输入的连接

图. 1

无电位电压传感器(4线制连接)
能够连接到 S7-1200 模拟量输入模板的现场传感器需具备以下特征：

• 电压输出传感器：+/-10V，+/-5V 或者 +/-2.5V
• 2线电流传感器：0-20mA

测量类型（电压或者电流）需要两个通道为一组进行选择。
下图展示了如何将不同类型传感器 ( 供电电压：24V DC )  连接到模拟量模块 SM 1231 AI 4 x 13 位 (通道 0)

图. 2

对2线制测量传感器进行电流测量

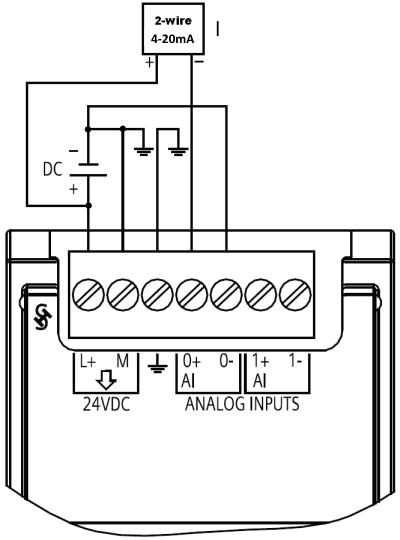

图. 3 展示了4-20mA的2线制传感器连接方式

图. 3

更多信息

更多信息可在TIA Portal 信息系统下获得：

• Technical data of the analog input modules
• For an S7-1200/S7-1500 controller in STEP 7 (TIA Portal), how do you scale integer values in real numbers and vice versa for analog inputs and outputs?

关键字
2 线制，3 线制，4 线制
