在 WinCC Professional 中如何对输入输出域的数值进行比例缩放？

问题

不能为输入输出域的数值输入比例因子，例如 ，按照比例因子（例如：1000）缩放输入输出域的字段的数值。

解决方法

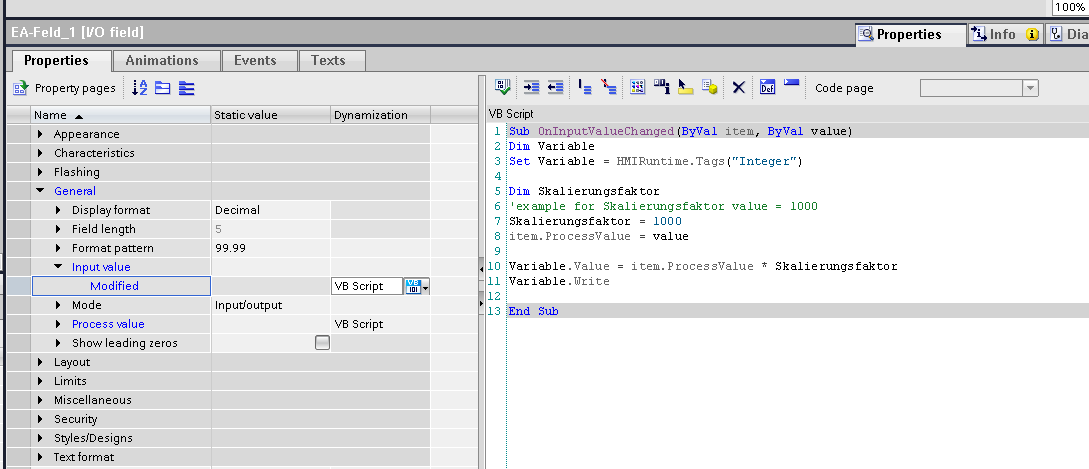

要实现这个功能，需要为一个输入输出域写两个VB脚本。
一个为属性“输入值->修改”，一个用VB动态化的脚本。
为此，在“输入值”属性下单击“函数列表”，然后单击“VB脚本”。
该脚本将输入值转换为过程值，并将过程值乘以比例因子(例如1000)，然后将其写回 PLC 变量：

代码块

Dim Variable

Set Variable = HMIRuntime.Tags("Integer")

Dim scaling factor

'example for scaling factor value = 1000

Scaling factor = 1000

item.ProcessValue = value

Variable.Value = item.ProcessValue * Scaling factor

Variable.Write

对应的设置如下图所示(图1)。

图 1

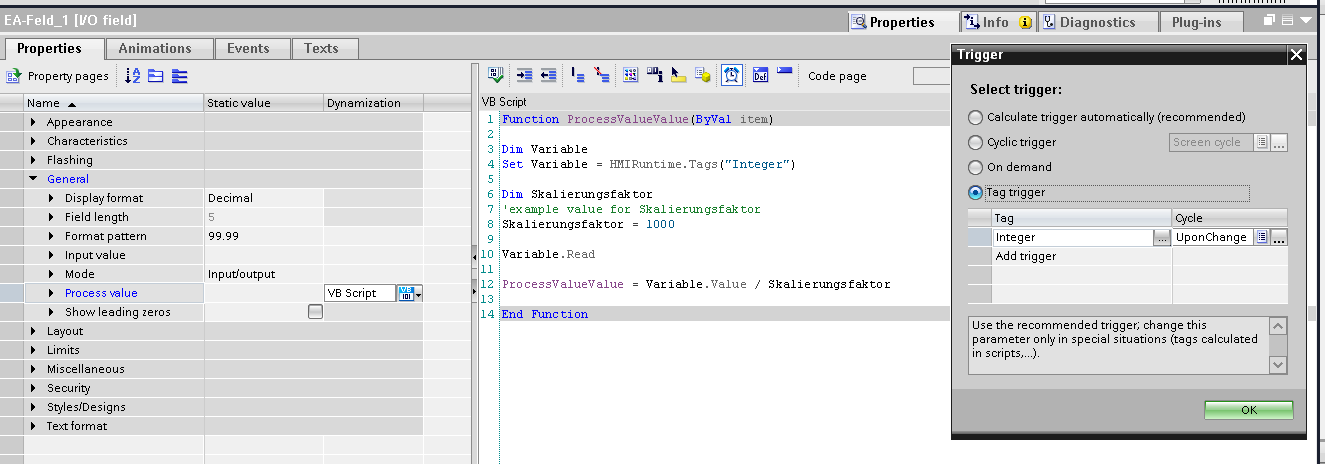

还需要为“过程值”属性添加一个 VB脚本。
在这里，必须读取 PLC 变量的值，将其除以比例因子(例如：1000)，并将其作为过程值传递。
作为触发器，必须选择 PLC 变量 “Integer” 与 “有变化时” 周期。

代码块

Dim Variable

Set Variable = HMIRuntime.Tags("Integer")

Dim scaling factor

'example value for scaling factor

Scaling factor = 1000

Variable.Read

ProcessValueValue = Variable.Value / Scaling factor

对应的设置如下图所示(图2)。

图 2
