与 S7-1200/1500 真实PLC以太网通信设置

从WinCC Unified V17开始，与固件版本V2.9及以上的1500 PLC或者固件版本V4.5及以上的1200 PLC通信强制采用安全通信。

对于WinCC Unified V16 ，如果需要和以上固件版本PLC进行通信，可采用传统通信方式（安全通信兼容性模式参考本文第6节）。

文档中使用的软件版本为 WinCC Unified PC V20，PLC为 1512 C（固件版本为2.9），二者位于同一项目中。通信实现步骤如下：

1、添加Unified设备以及通信板卡，设置IP地址

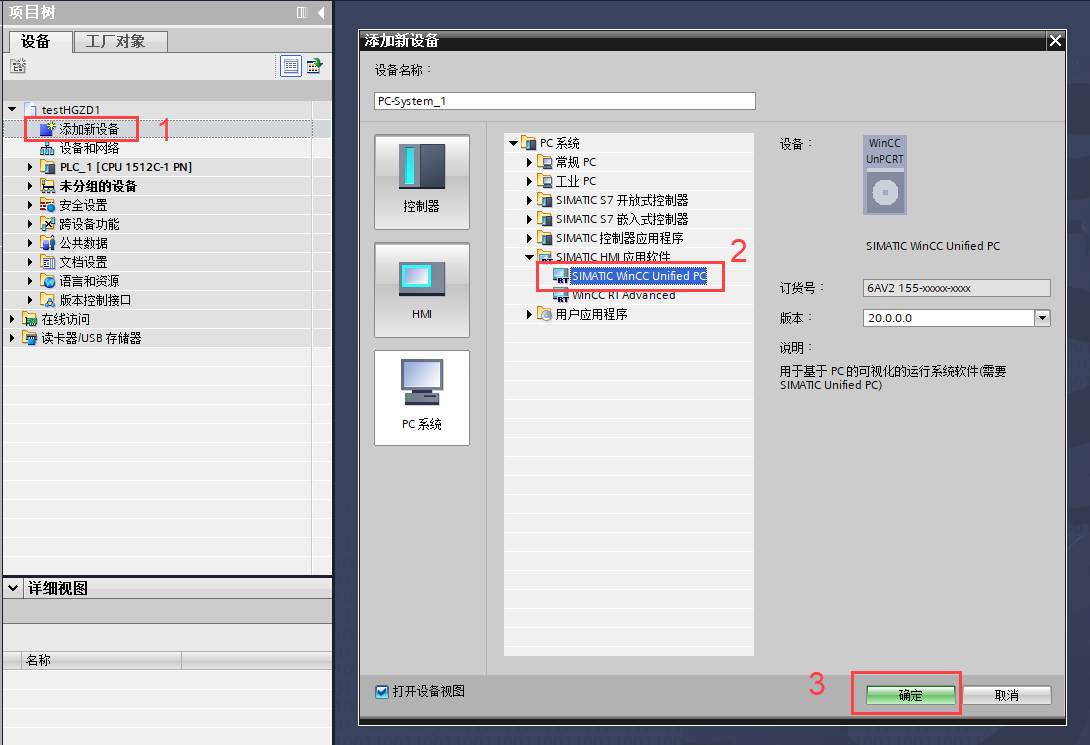

1.1在项目树中双击“添加新设备“，在弹出界面中选择”SIMATIC WinCC Unified PC“，点击”确定“

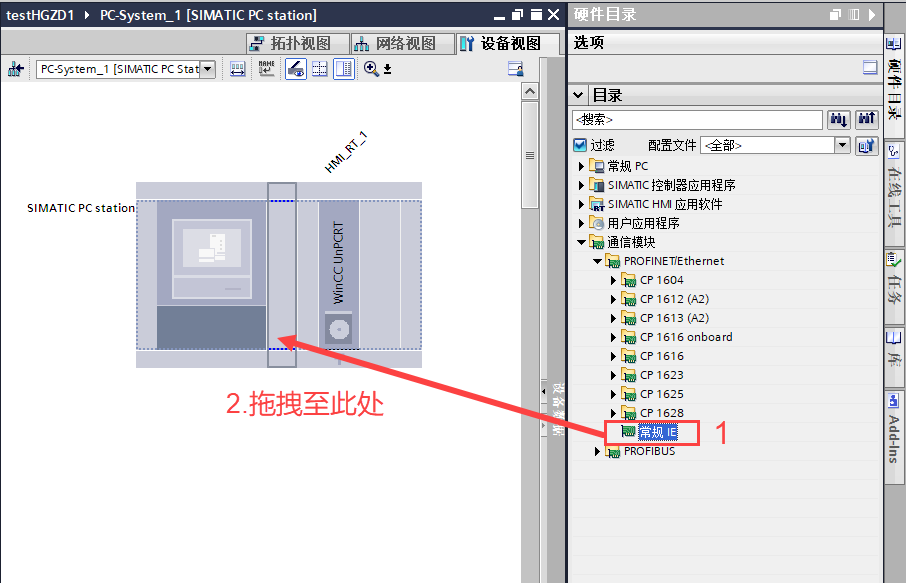

1.2 找到项目右侧“硬件目录“中的通信模块，将”PROFINET/Ethernet“中”常规 IE“拖拽至下图位置

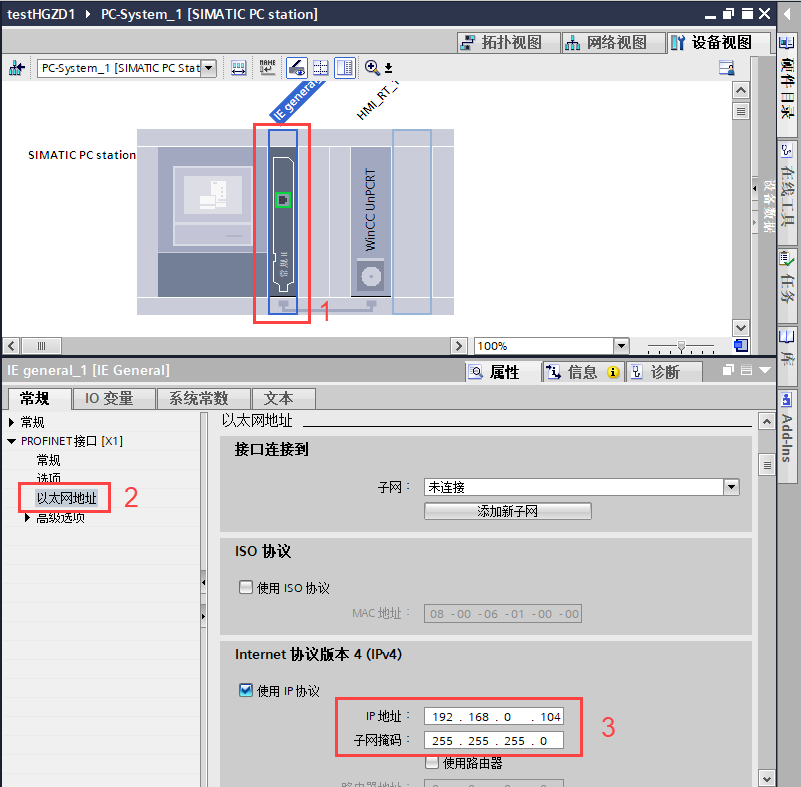

1.3 双击通信模块，在“属性“——”常规“——”PROFINET接口“——”以太网地址“中设置IP地址。

此处的IP地址为运行 Unified PC项目电脑网卡的IP地址，另外还需确认电脑网卡IP地址设置正确。

2、添加集成连接

通常PLC设备的IP地址与Unified设备网卡的IP地址在同一网段，PLC设备IP地址如下图所示：

集成连接添加步骤如下：

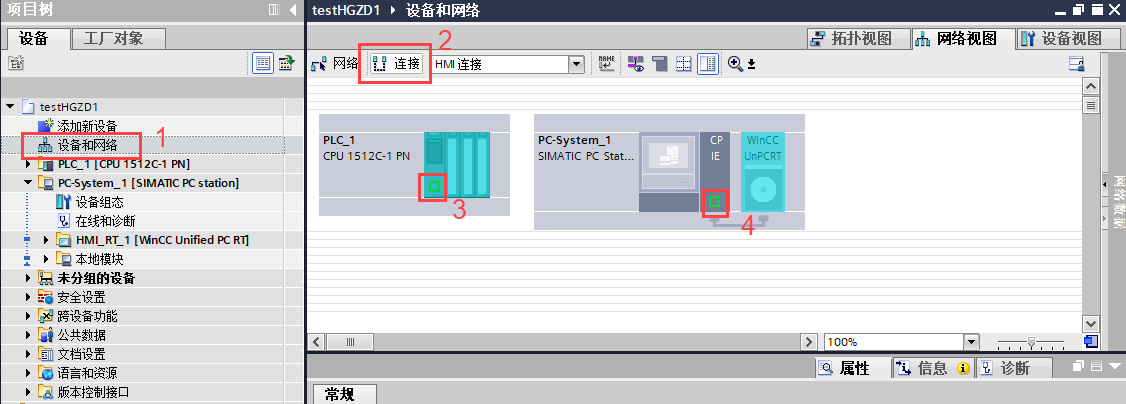

2.1 在项目树中双击“设备和网络“，在打开的网络视图中点击”连接“，然后使用鼠标左键从位置”3“拖拽到位置”4“处

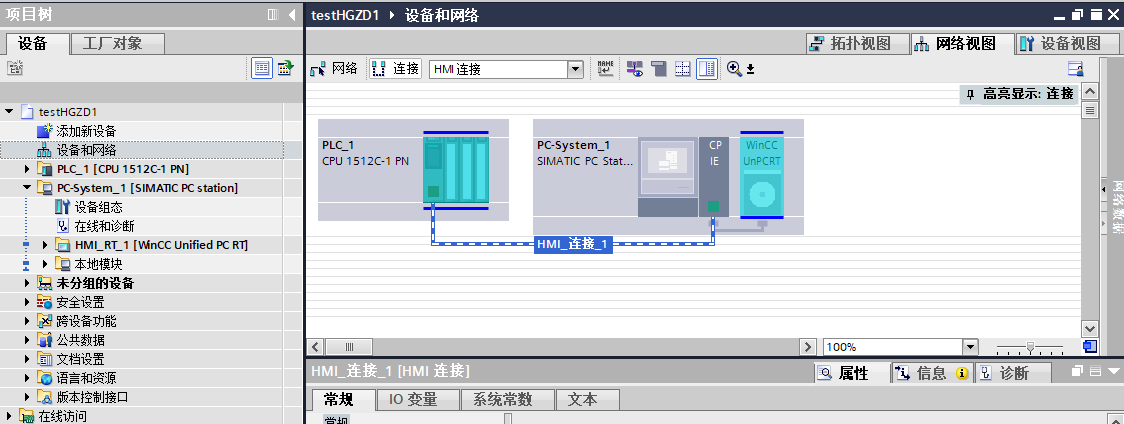

集成连接创建完成，如图所示，可看到生成“HMI_连接_1“

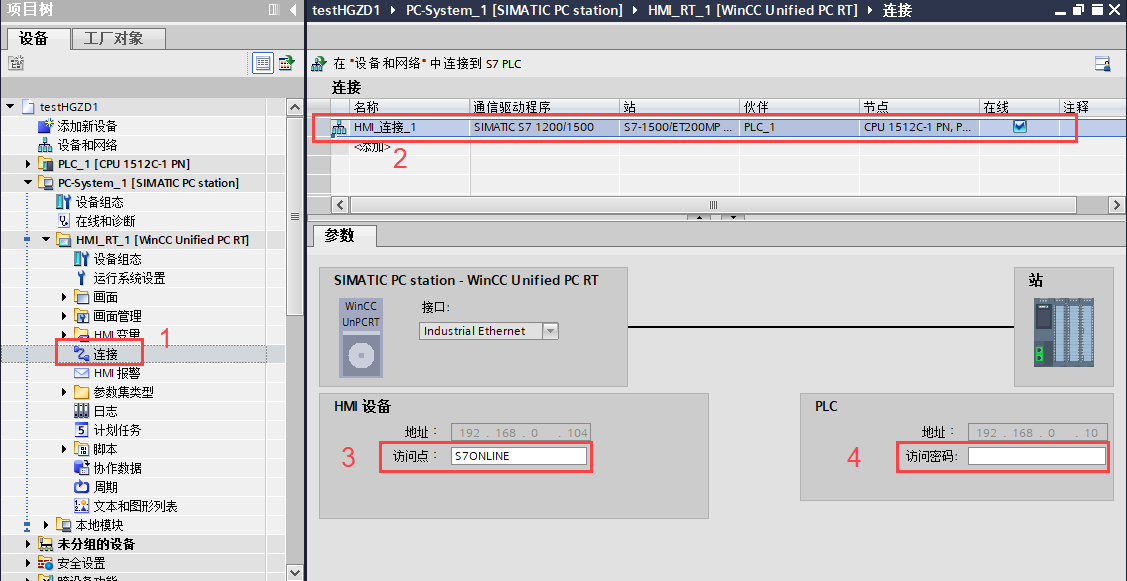

2.2 在项目树中，找到Unified PC站，双击“连接“，在连接界面中，点击建立的连接，检查参数设置

其中访问密码“需要和PLC属性中访问级别的密码设置保持一致，请参考本文第4节中的介绍。

访问点的名称需要和计算机控制面板中“设置PG/PC接口“中的名称保持一致。

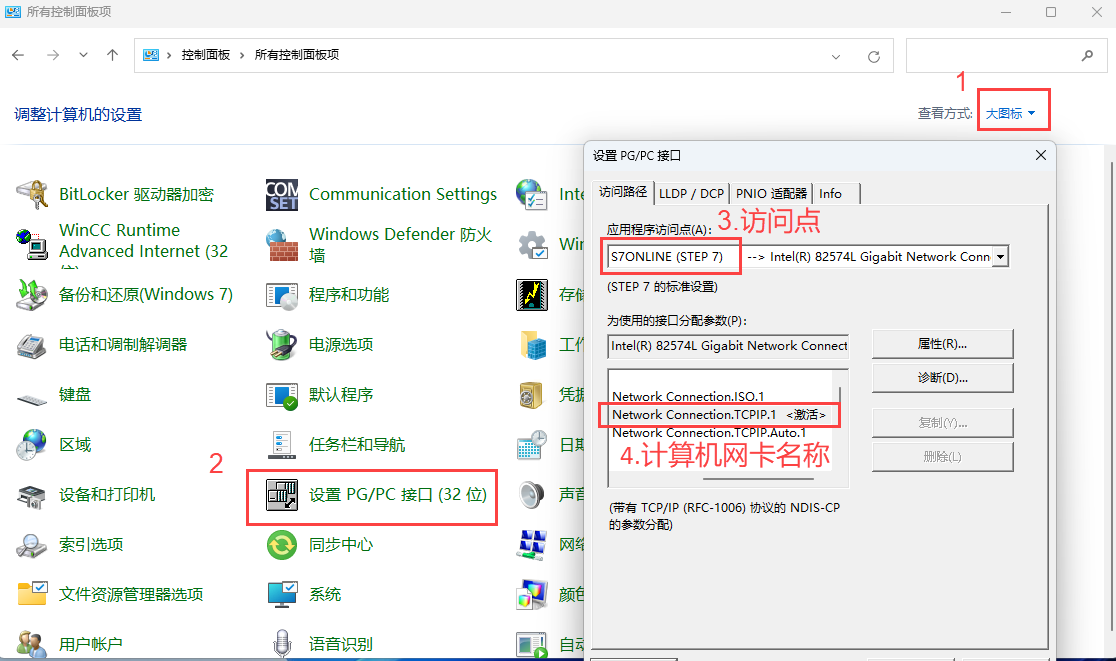

打开计算机控制面板，切换至“大图标”视图，打开“设置PG/PC接口”，在弹出的界面中设置访问点及网卡。

访问点名称与上图Unified设备HMI连接中访问点名称一致，为S7ONLINE。网卡名称与计算机实际网卡名称一致，接口参数分配选择网卡的TCPIP.1 接口，不要选择TCPIP.Auto 接口。

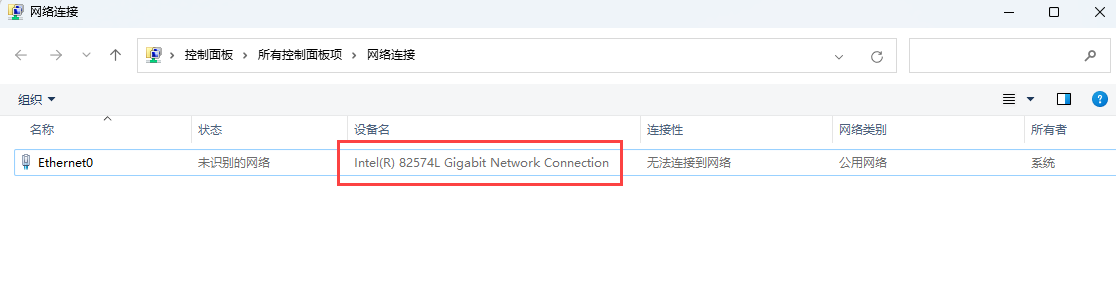

计算机网卡名称可在网络连接中查看，如下图所示：

3、Unified项目下载及运行

3.1为了便于查看通信连接状态，在画面中添加“系统诊断控制“控件。

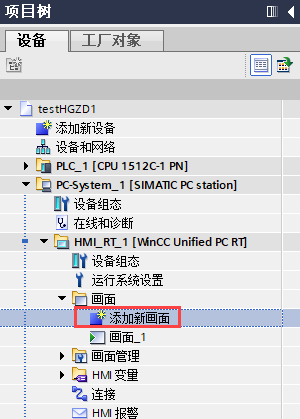

在Unified PC站中，鼠标点击“画面“，选择”添加新画面“

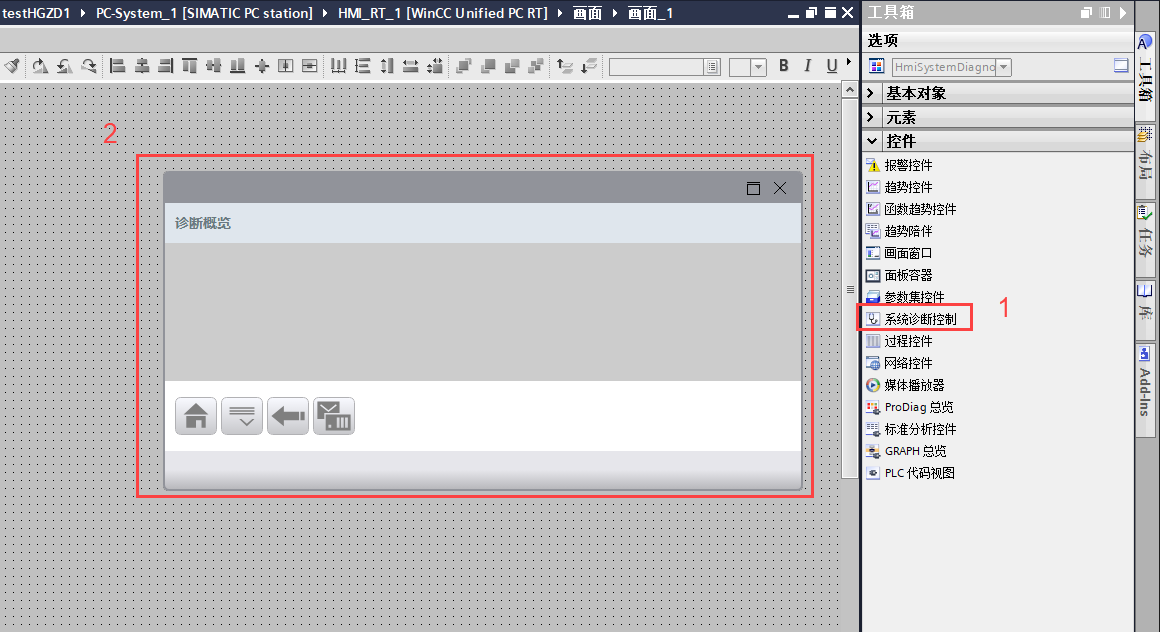

打开新建的画面，在右侧“工具箱“——”控件“中找到”系统诊断控制“，并拖拽至画面中

可根据实际需要添加IO域，绑定PLC变量

3.2添加用户

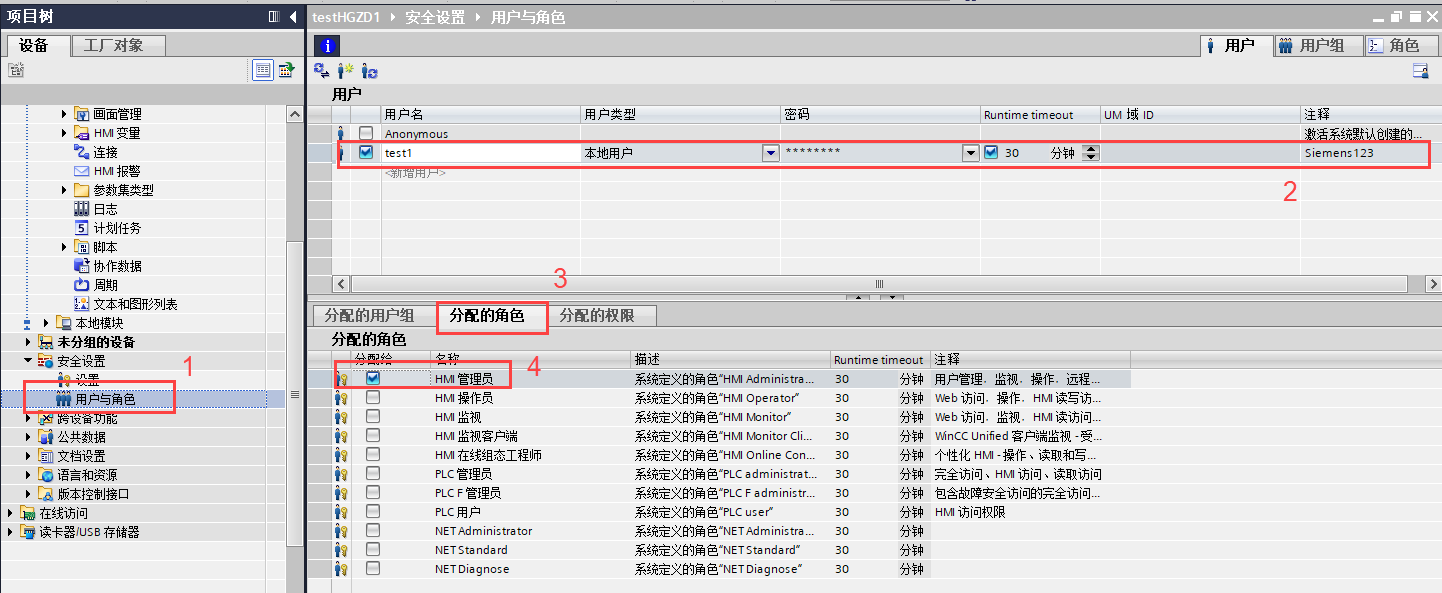

在项目树中，找到“安全设置”，双击打开“用户与角色”，创建用户设置密码并分配角色，角色可根据实际项目调整，此处以“HMI管理员”为例，如下图所示。

3.3下载项目

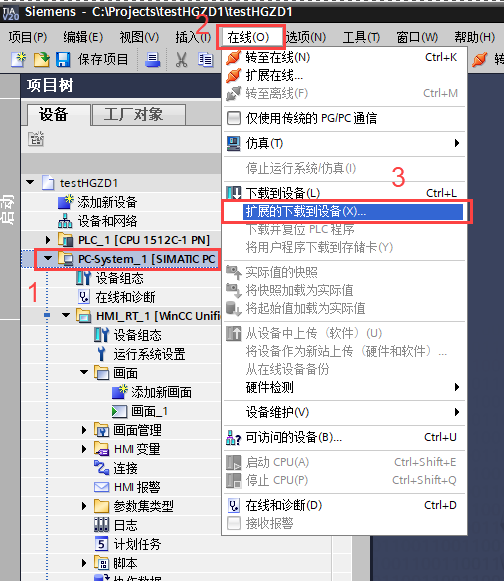

在项目树中选中unified PC站，鼠标单击“在线”中“扩展的下载到设备”

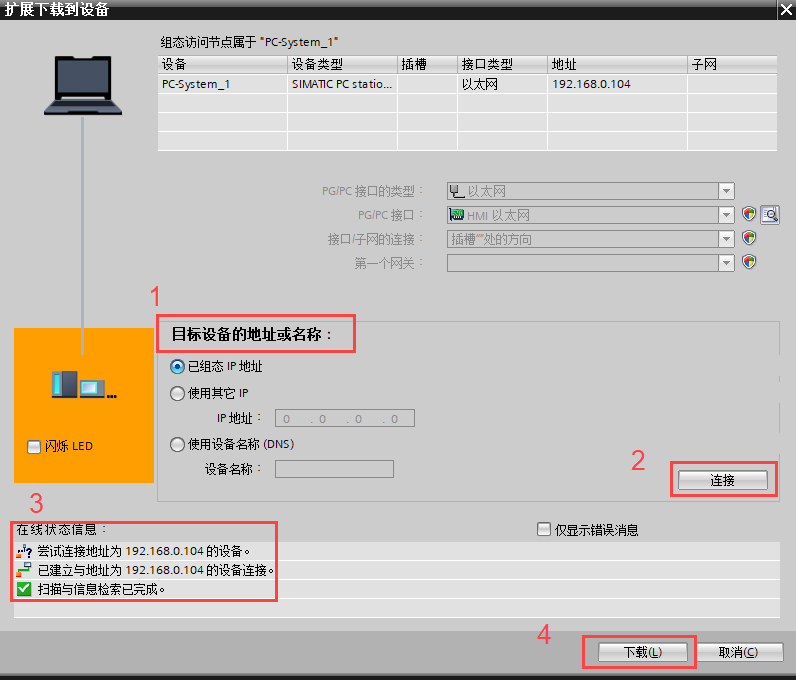

在弹出界面中设置“目标设备的地址或名称”，点击“连接”，在线状态信息中显示已建立设备连接，点击“下载”

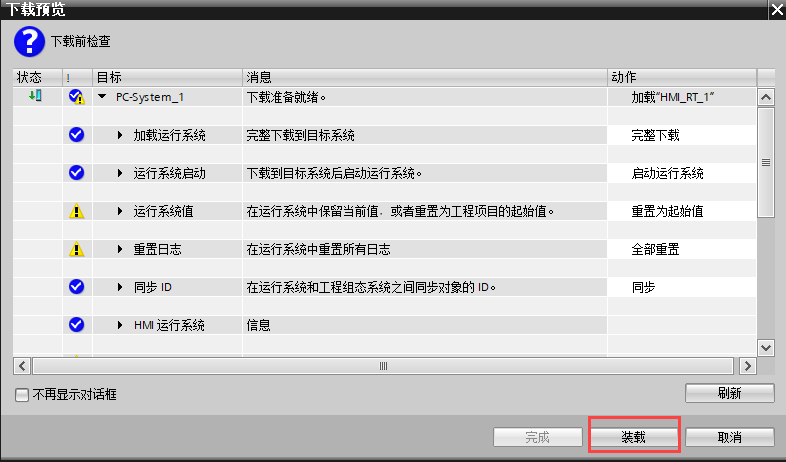

在“下载预览”界面中设置动作，点击“装载”

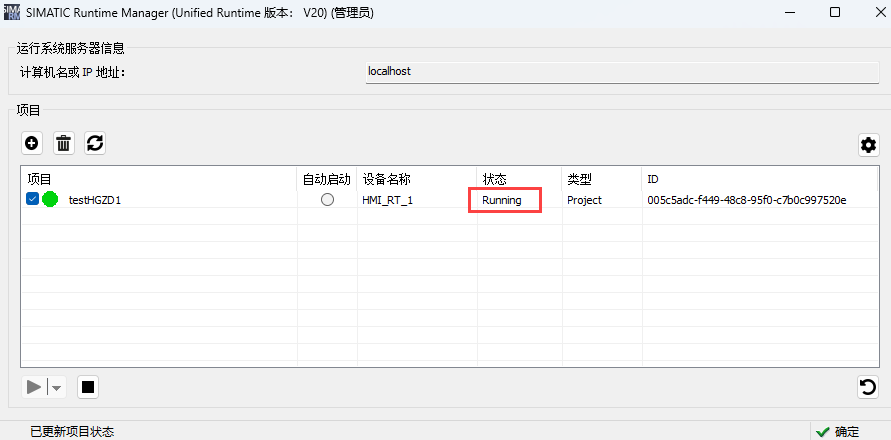

装载完成后，可打开SIMATIC Runtime Manager，看到项目已经处于“Running”状态

访问Unifed PC项目运行界面前，需要确认运行Unified PC项目的计算机与PLC物理链路连接正常。

计算机运行中输入CMD回车

在弹出的窗口中输入 ping空格PLC IP地址，本例中为 ping 192.168.0.10，然后回车。在下方的统计信息中看到“丢失”为0则说明该计算机与PLC物理链路连接正常。

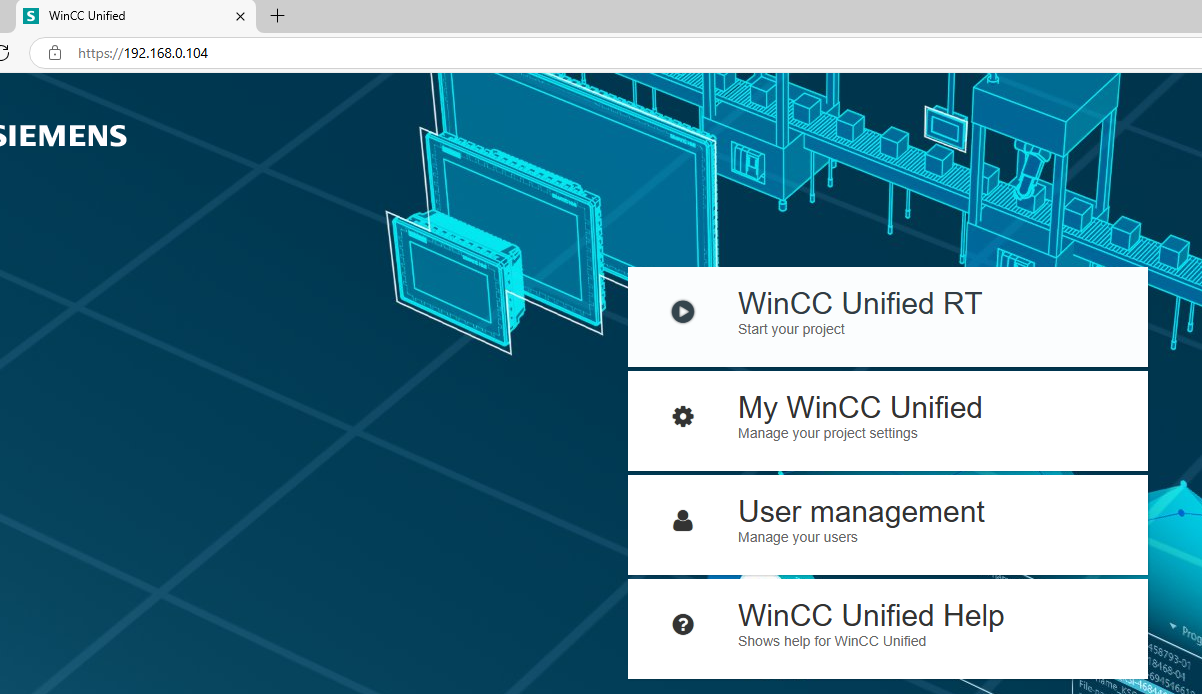

打开浏览器，输入 https://IP地址，进入运行界面

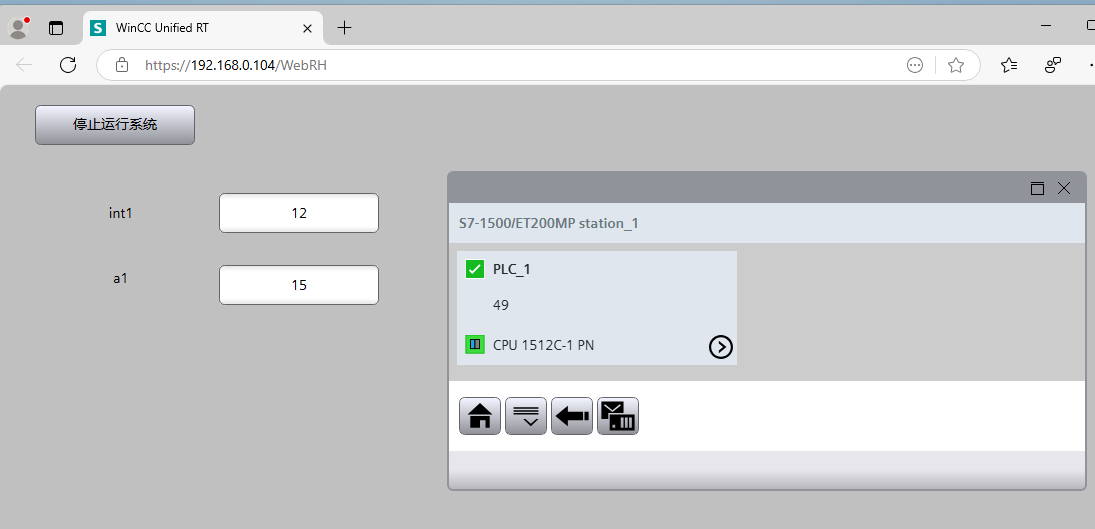

点击“WinCC Unified RT”，输入用户名密码，打开运行画面，可看到“系统诊断控制”中诊断概览显示绿色对勾状态，表示WinCC Unified PC与PLC通信成功。

4、访问密码设置

注意固件版本V3.1、V4.0的1500 PLC或者固件版本V4.7的1200 PLC设置方式有所不同，请参考以下文档：

Unified PC 与 S7-1200/1500 PLC以太网通信不同固件访问等级设置

以下针对固件版本 V2.9系列1500访问密码设置做介绍。

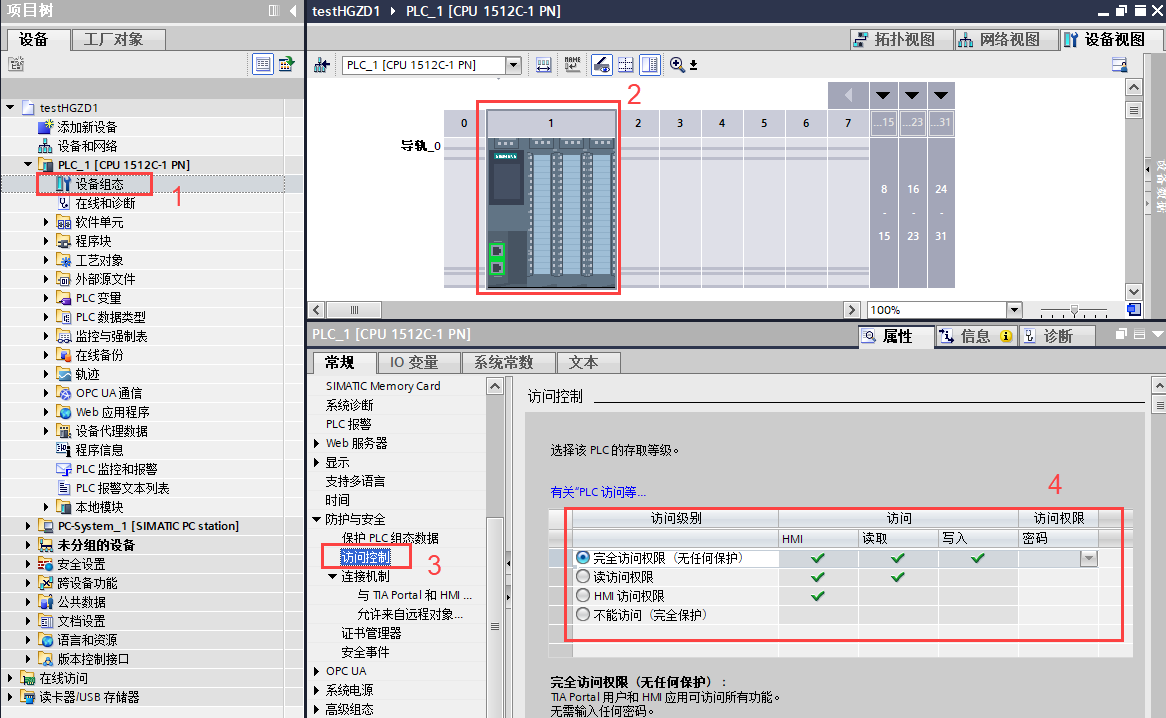

在项目树中，找到PLC，双击“设备组态“，在设备视图中，双击CPU打开属性，在”常规“——”防护与安全“——”访问控制“中设置访问等级。

4.1如果选择“完全访问权限（无任何保护）“或者“读访问权限“或者”HMI 访问权限“，Unified PC 侧HMI连接不需要设置对应密码。

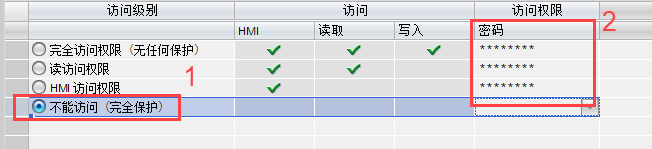

4.2如果选择或者“不能访问（完全保护）”，Unified PC 侧HMI连接需要设置对应密码。密码可为“完全访问权限（无任何保护）“或者“读访问权限“或者”HMI 访问权限“对应的任意一个。

5、校正PLC时间。PLC时间需要在证书有效期内

5.1 PLC证书有效期查看方式

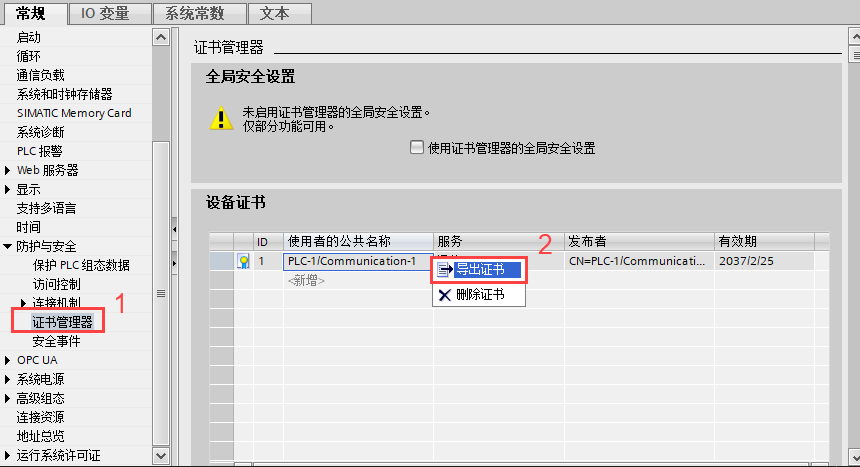

在项目树中，找到PLC，双击“设备组态“，在设备视图中，双击CPU打开属性，在”常规“——”防护与安全“——”证书管理器“中找到设备证书，选中后右键“导出证书”，证书的保存路径可自定义

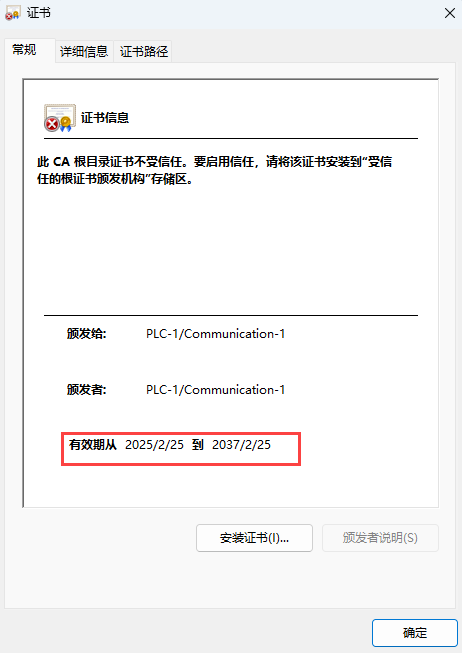

双击导出后的证书，可看到证书有效期

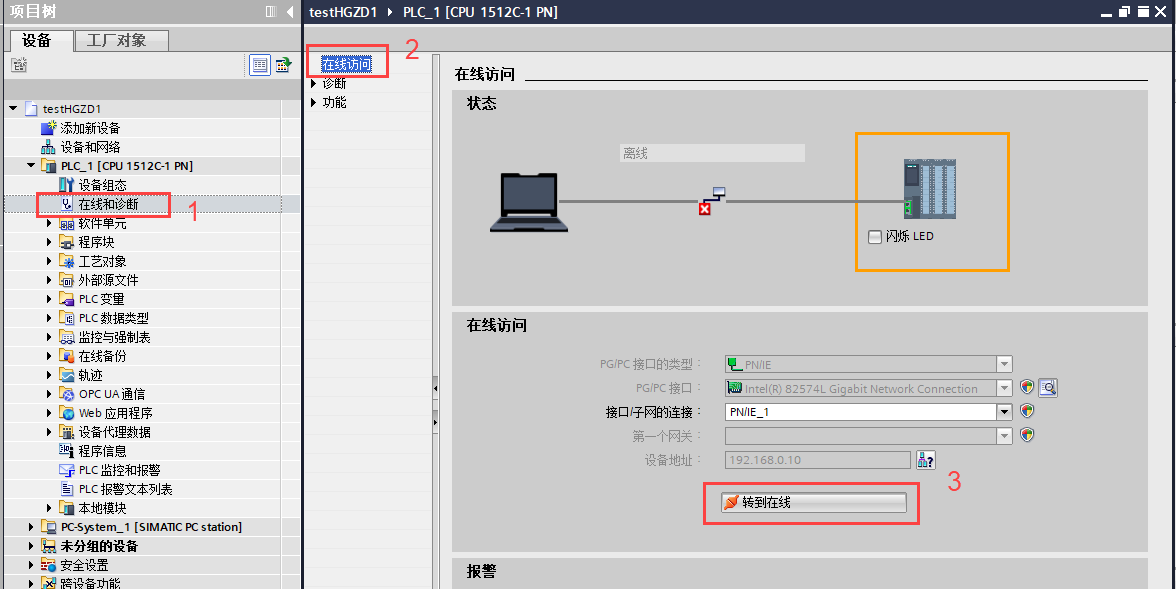

5.2在项目树中，找到PLC，双击“在线和诊断“，在打开的视图中点击“转到在线”

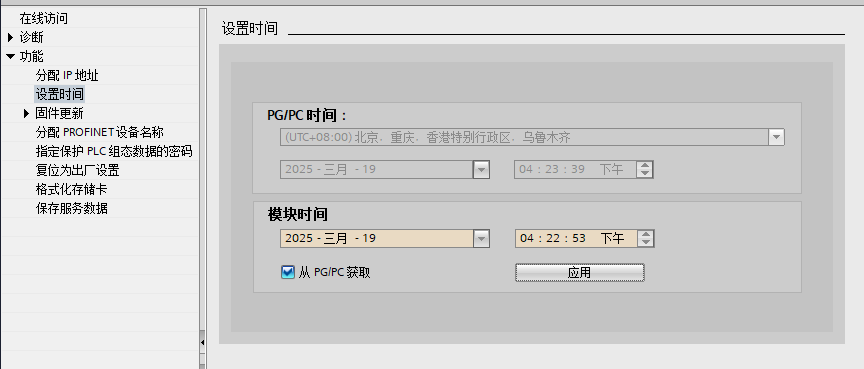

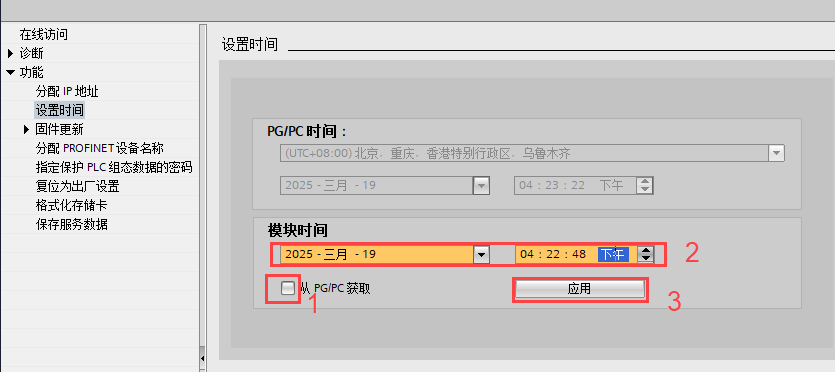

5.3 转到在线模式后，找到“功能”——“设置时间”，取消勾选“从PG/PC获取”，可调整模块时间，然后点击“应用”即可

应用后界面如下图所示

6、根据需要调整PLC侧安全设置：

如果WinCC Unified 版本为 V16，需要取消“仅支持PG/PC和HMI 安全通信设置”，采用传统通信方式。

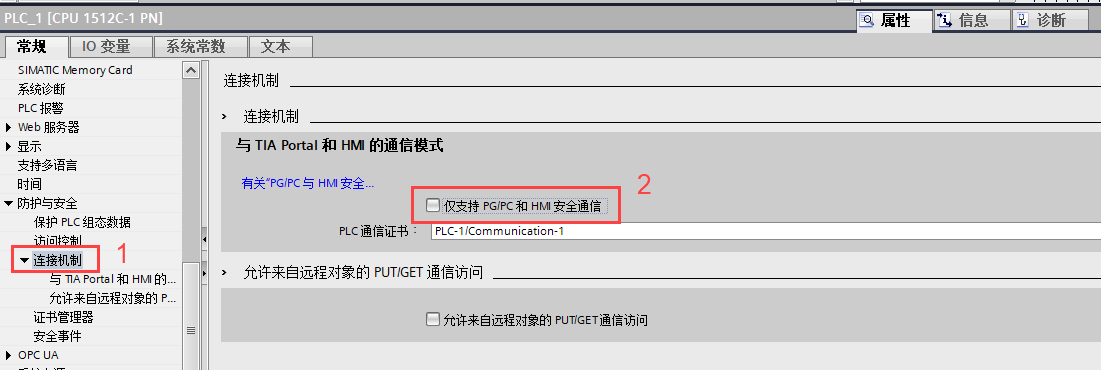

在项目树中，找到PLC，双击“设备组态“，在设备视图中，双击CPU打开属性，在”常规“——”防护与安全“——”连接机制“中设置，取消勾选“仅支持PG/PC和HMI 安全通信设置”。
