与 S7-1200/1500 PLC以太网通信不同固件访问等级设置

在文档《WinCC Unified 与 S7-1200/1500 真实PLC以太网通信》中介绍了固件版本 2.9 的1500 PLC通信访问等级设置，而对于以下版本PLC固件而言，访问等级设置有所变化。

• SIMATIC S7-1500 CPU FW V3.1/V4.0
• Software Controller FW V30.1
• S7-1200 G2 FW V1.0
• S7-1200 from FW V4.7

本文以固件版本 V3.1为例，介绍访问等级设置过程及注意事项。

文档中使用的软件版本为 WinCC Unified PC V20，PLC为 1512 C（固件版本为3.1），二者位于同一项目中。

1、添加PLC设备

1.1在项目树中双击“添加新设备“，选择 CPU 1512C 固件版本 V3.1，点击“确定”。

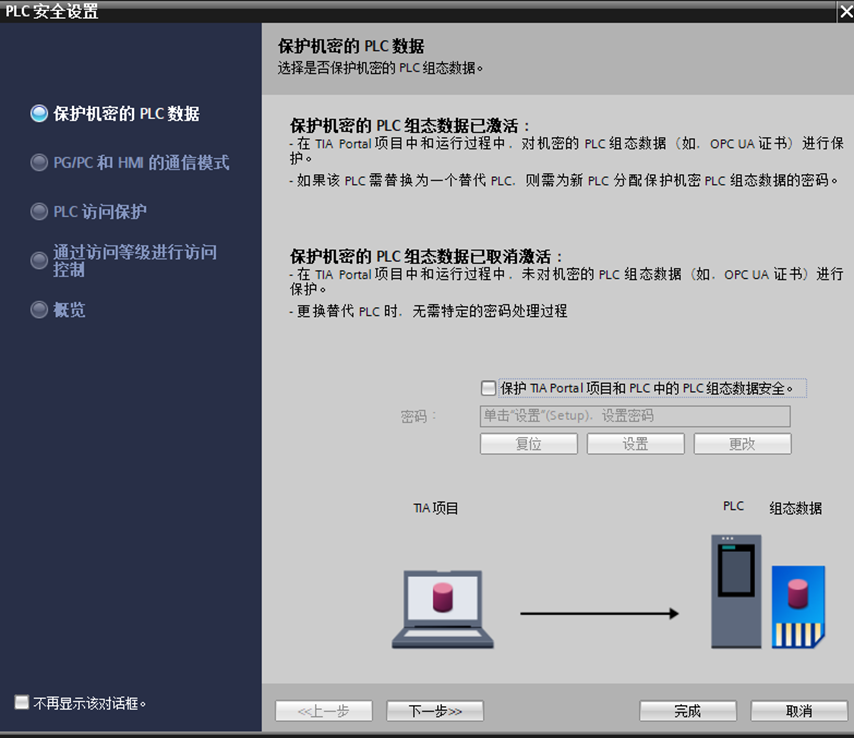

1.2 弹出PLC安全设置组态窗口，可直接点击“完成”或者“取消”，后续在设备组态中设置，也可点击“下一步”逐项设置。

“保护TIA Portal 项目和PLC中的PLC组态数据安全”不影响与WinCC Unified之间的通信，可取消。

“仅支持PG/PC和HMI安全通信”，从WinCC Unified V17开始，与固件版本V2.9及以上的1500 PLC或者固件版本V4.5及以上的1200 PLC通信强制采用安全通信。对于WinCC Unified V16 ，如果需要和以上固件版本PLC进行通信，需要取消勾选该项，采用传统通信方式。

“PLC访问保护”以及“通过访问等级进行访问控制”设置有所不同，可先点击“完成“，详细组态设置请参考下一小节。

完成后，可在项目树中看到添加的PLC设备。

2、访问等级组态

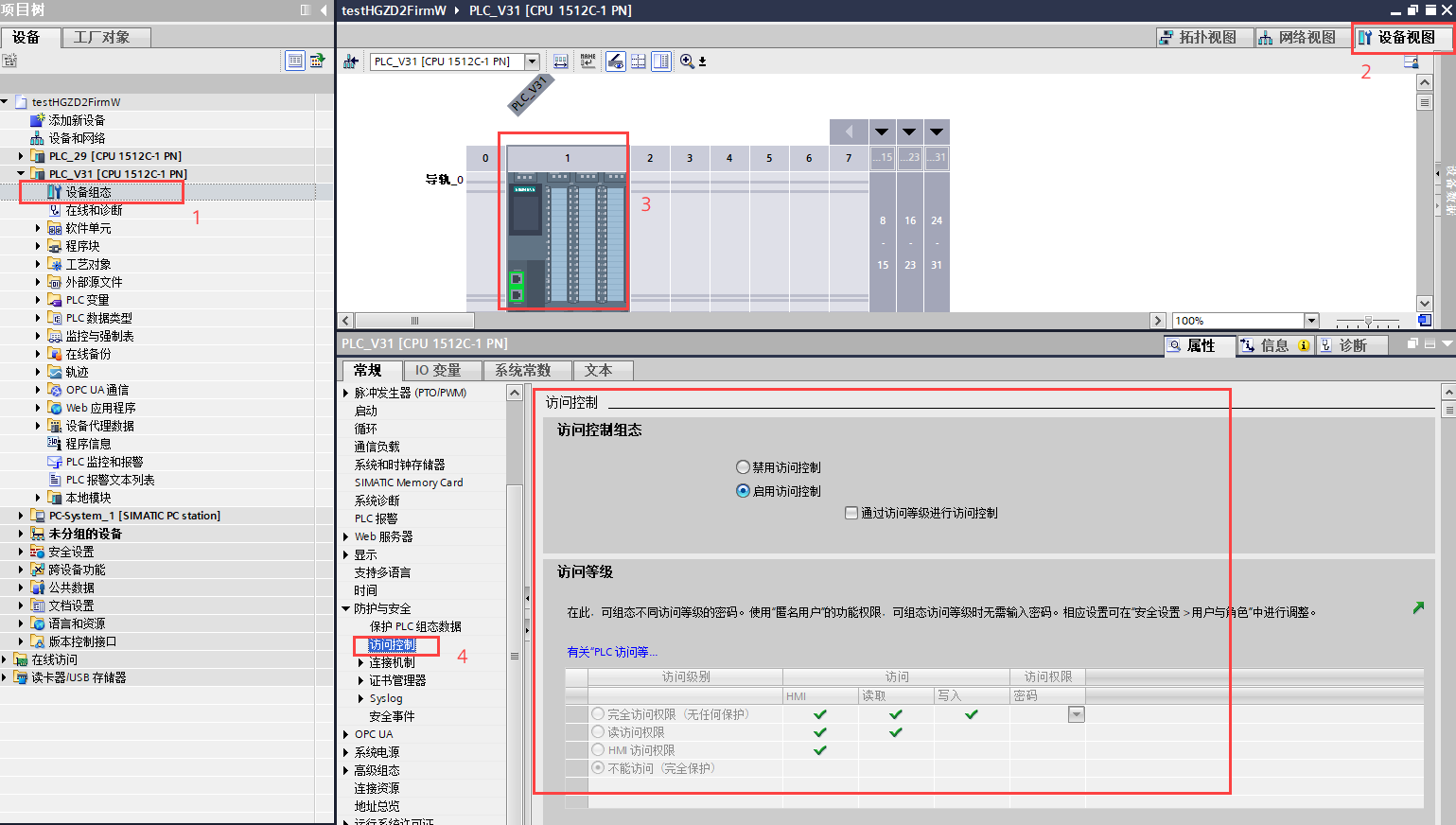

在项目树——设备中双击“设备组态“，打开设备视图，选择CPU，在属性——常规——防护与安全中找到访问控制，可看到和访问等级相关的属性设置。

下面分别介绍不同设置对于通信的影响。

2.1 禁用访问控制

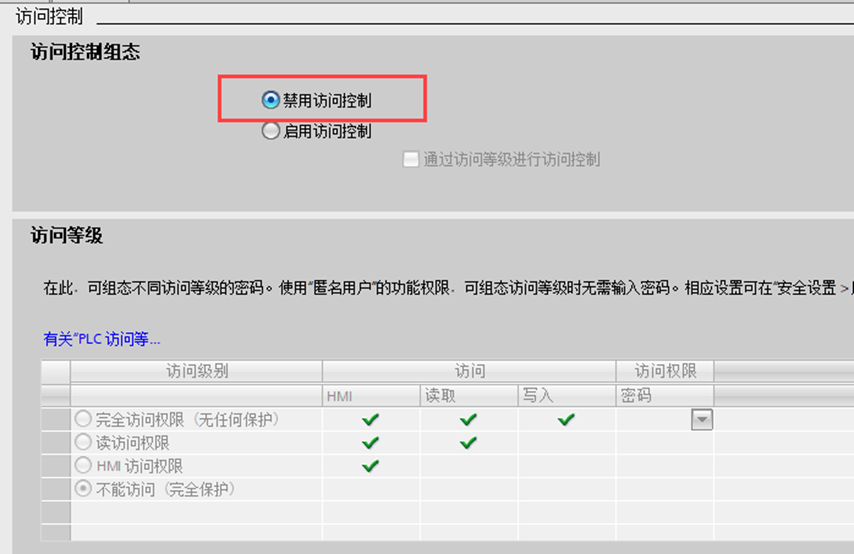

勾选“禁用访问控制“， WinCC Unified 通信无需做其他设置，按照文档《WinCC Unified 与 S7-1200/1500 真实PLC以太网通信》中步骤进行通信设置即可。

2.2 启用访问控制

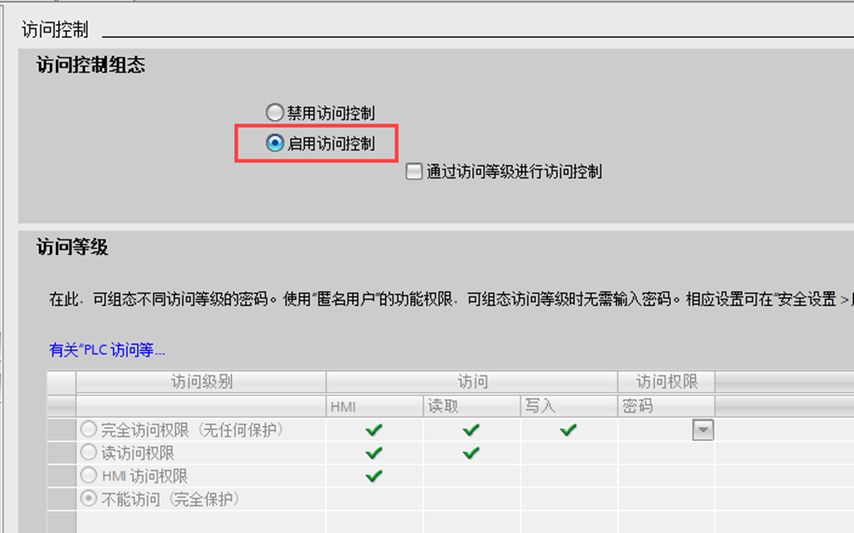

2.2.1 勾选“启用访问控制“，不勾选”通过访问等级进行访问控制“，需要设置匿名用户。

匿名用户设置步骤如下：

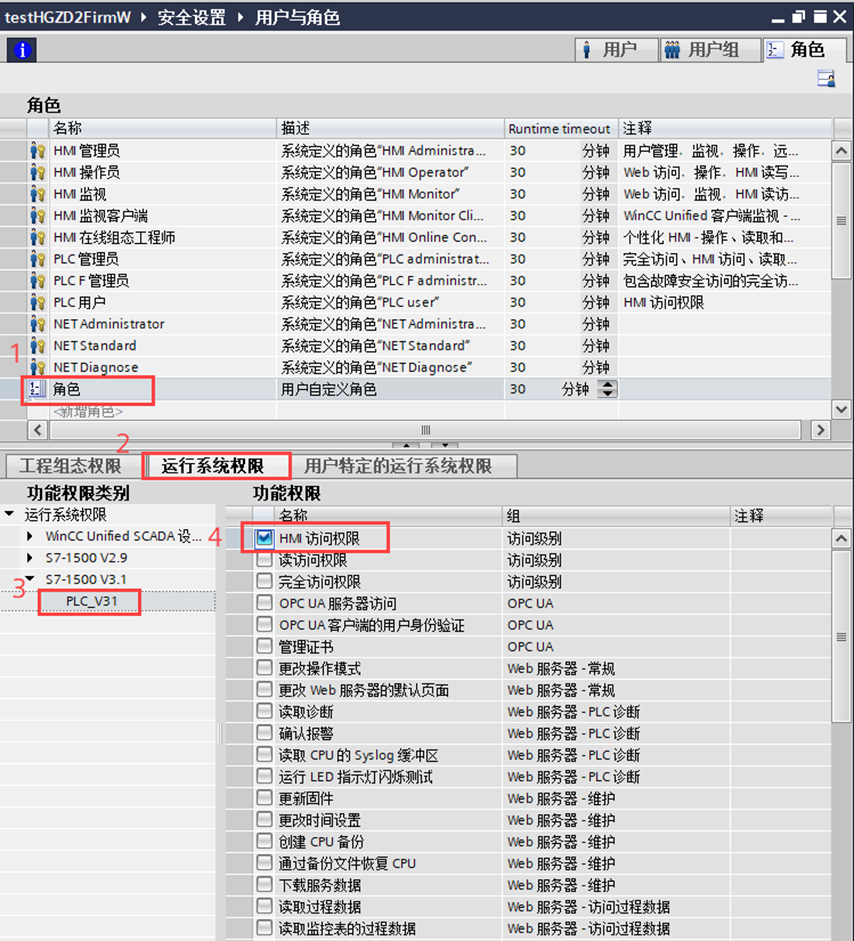

(1)创建角色：在项目树——设备——安全设置——用户与角色中，点击“角色“，选择”新增角色“。

(2)设置角色权限：选中创建的角色，点击“运行系统权限“，在”功能权限类别“中点击PLC，在功能权限中勾选”HMI访问权限“。【“完全访问权限“对于连接HMI设备不是必须，但是如果编译下载PLC程序，需要勾选“完全访问权限”】

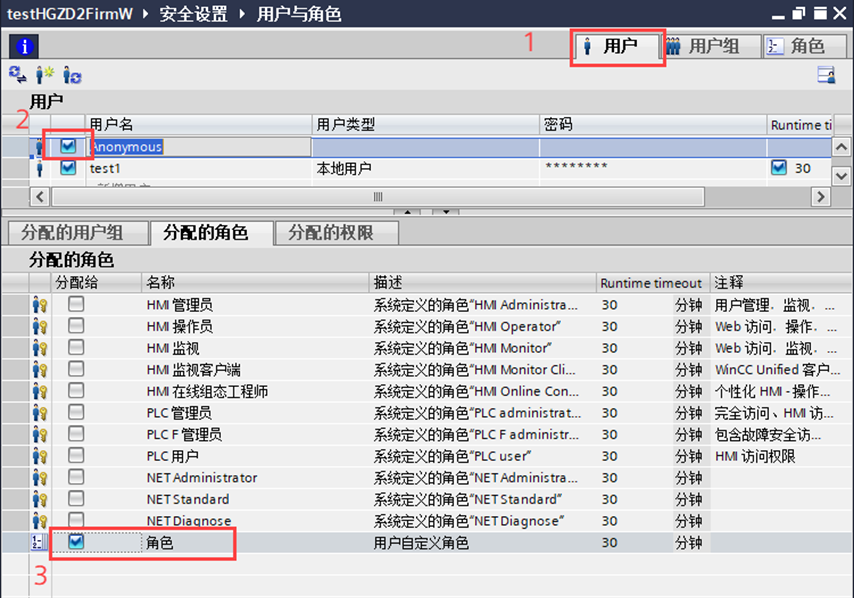

(3)匿名用户设置：在用户中，勾选“Anonymous“，在”分配的角色“中选择(1)中创建的角色。

以上设置完成后，按照文档《WinCC Unified 与 S7-12001500 真实PLC以太网通信》中步骤进行通信设置即可。

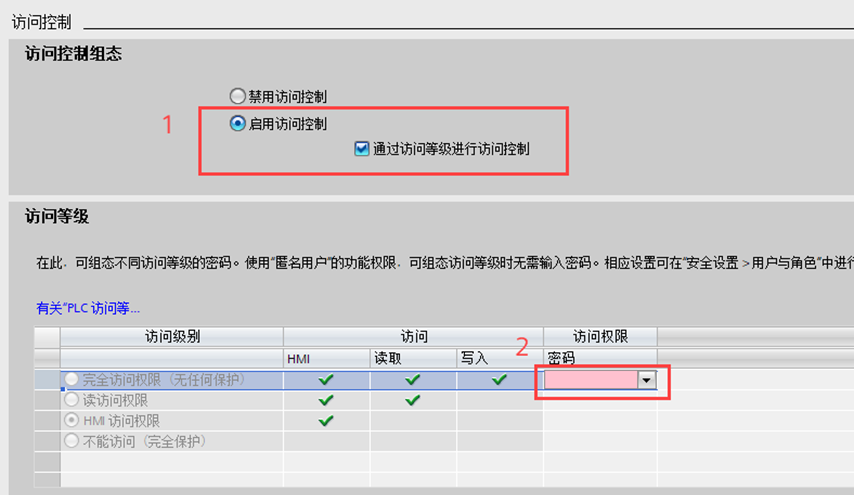

2.2.2勾选“启用访问控制“，勾选”通过访问等级进行访问控制“，此时需要设置密码。

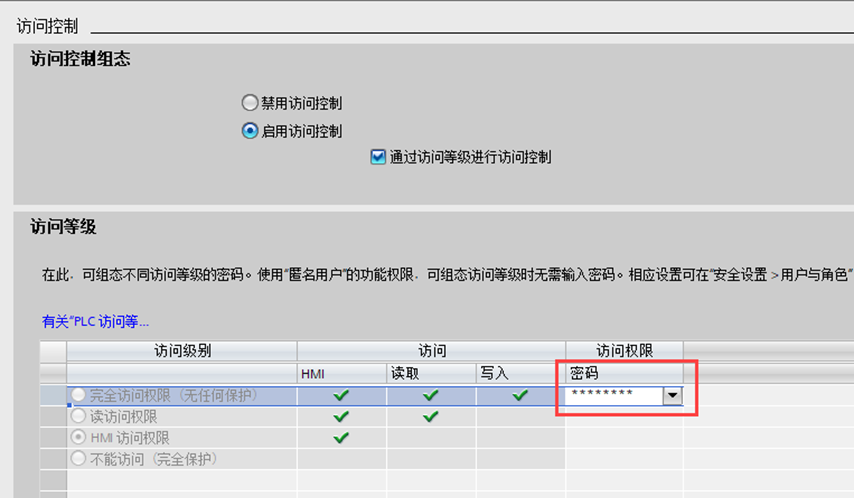

密码设置后如下图所示：

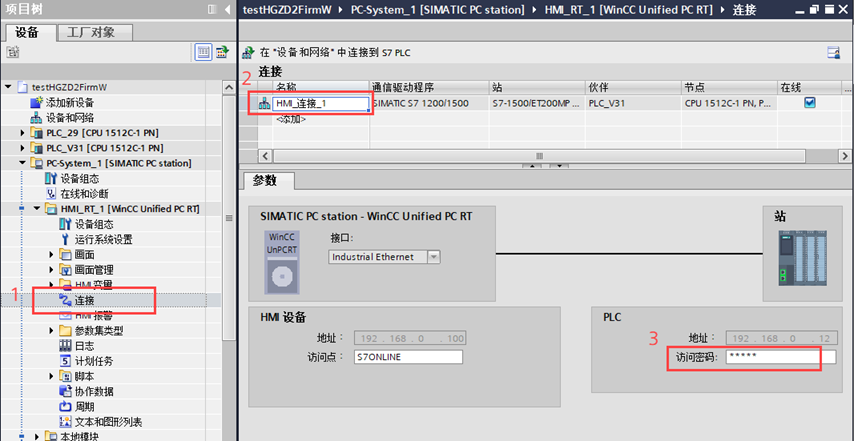

除此之外，WinCC Unified 通信需要在连接中设置密码，设置方式如下：在项目树——设备中找到WinCC Unified PC站，在“连接”中选中“HMI_连接_1”，在参数中，设置PLC侧“访问密码”。

以上设置完成后，其它相关组态步骤请参考以下文档：

Unified PC 与 S7-1200/1500 真实PLC以太网通信设置

Unified PC 与 S7-1200/1500 PLCSIM通信设置

Unified PC V20 与 S7-1500 PLC SIM Advanced通信设置
