画面窗口概述

1 概述

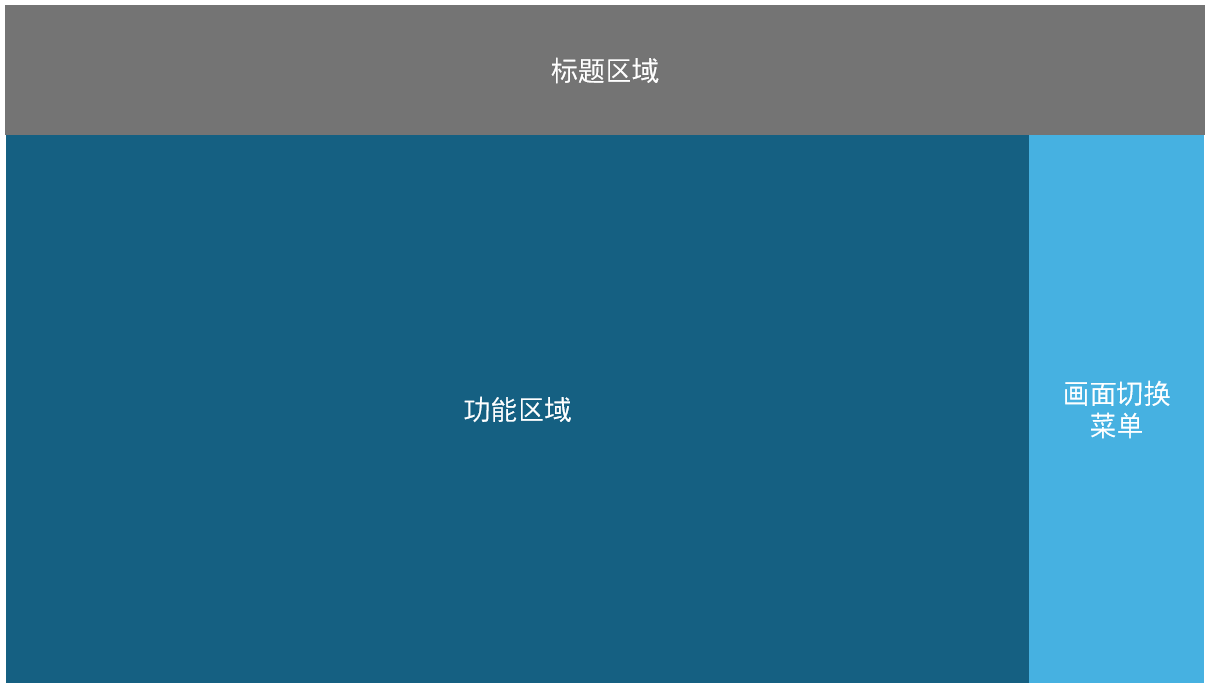

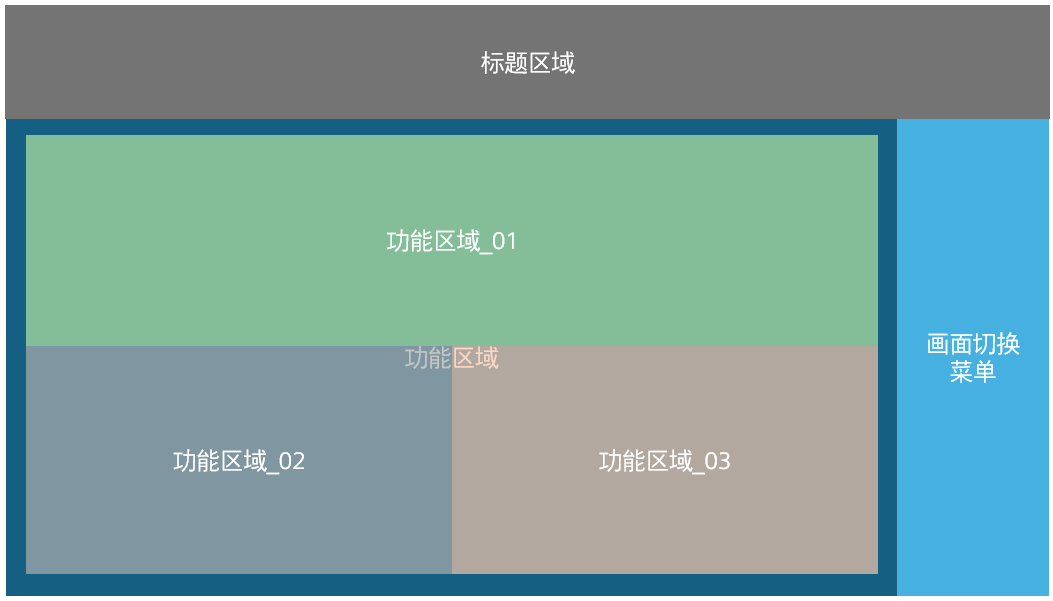

WinCC Unified 的画面中一般分为标题区域，功能区域，画面切换区域等几个区域，每个区域的内容会根据运行需求不同发生变化，WinCC Unified 中通常使用画面窗口来实现这样的画面布局。

2 特点

WinCC Unified 使用画面窗口用于创建画面布局，将单独内容与可用于更多画面且无需在每次画面变化时加载的内容（如标题栏）分开，并且在画面中可以添加多个画面窗口来加载多个画面，根据应用场景的不同，也可能会出现多个画面窗口嵌套使用(最多可显示 14 个层叠画面窗口)，画面窗口使画面的组态变得灵活易用。

3，画面窗口的常用属性

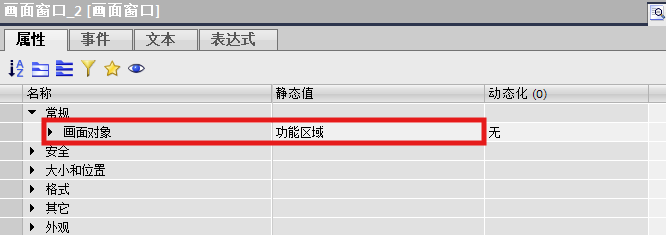

“画面对象”：指定在画面窗口中显示的画面。

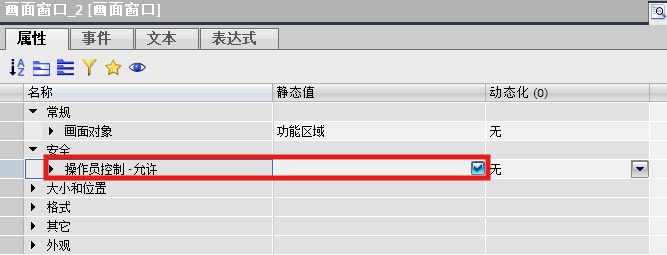

“操作员控制-允许”：定义运行系统中画面窗口是否可以操作。

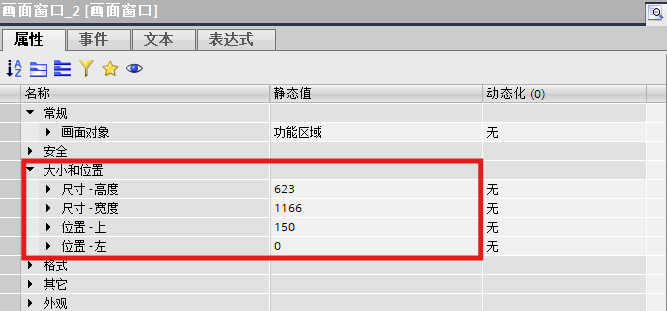

“大小和位置”：定义画面窗口在画面中的位置和大小。

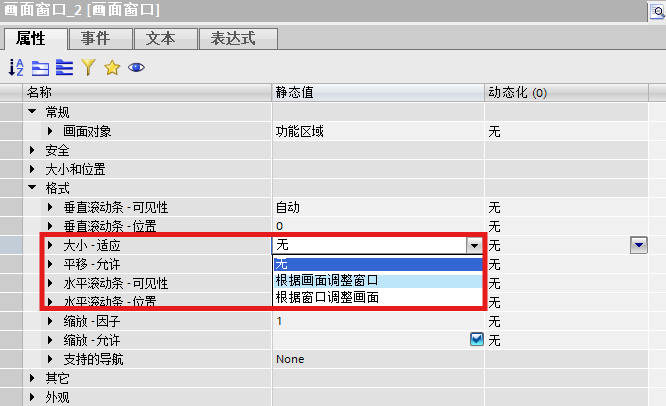

“大小-适应”：嵌入式画面缩放到画面窗口的大小，还是画面窗口缩放到嵌入式画面的大小。

“缩放-因子”：定义嵌入画面的大小(在范围 <0.1 - 8> 中输入值)。

“缩放-允许”：定义画面窗口中显示的画面是否可以缩放。

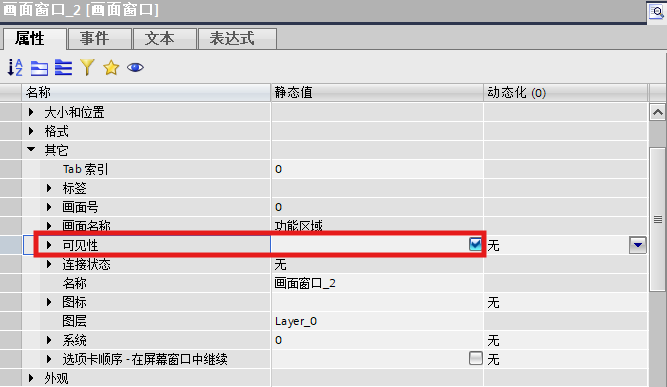

“可见性”：定义运行系统中画面窗口是否可见。

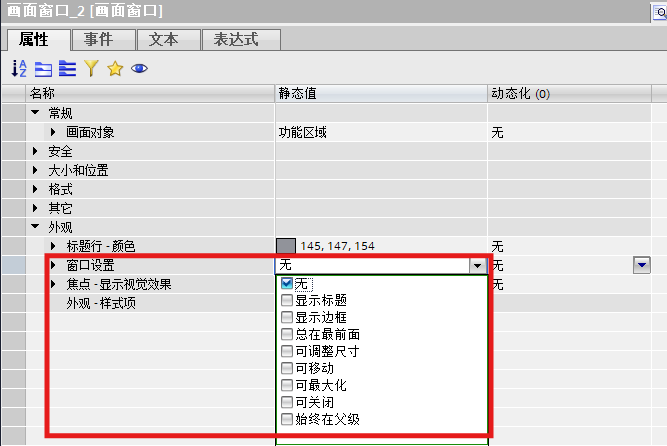

“窗口设置”：定义运行系统中画面窗口的显示效果。

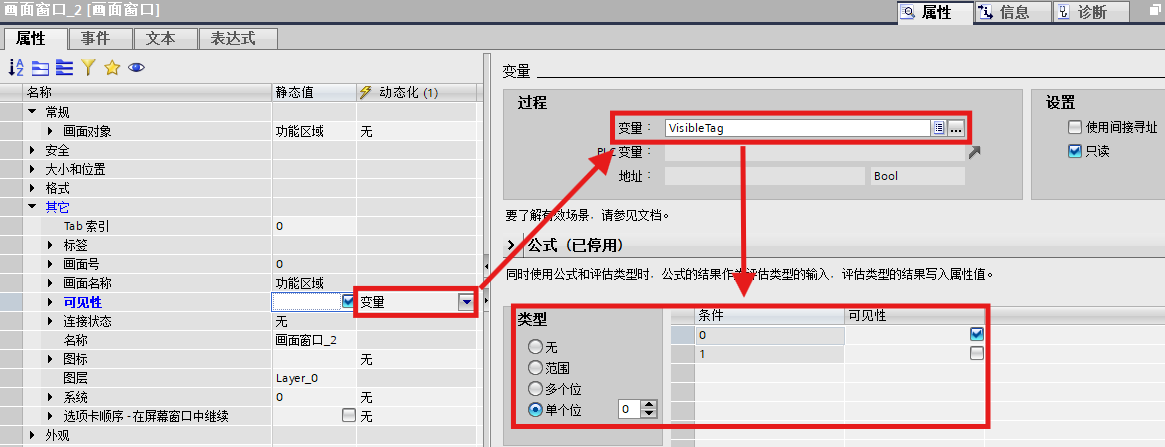

“动态化”：可以在通过变量或脚本动态化的画面窗口的属性，比如通过变量控制画面窗口的可见性。
