WinCC 在线表格控件数据精度设置

1. 概述

默认情况下，WinCC画面中的在线表格控件会显示所有原始的变量归档的数据，但是有些情况下，需要在在线表格控件中设置以指定的时间间隔来显示归档数据，此时就需要设置在在线表格控件的精度属性。

本文介绍在WinCC V8.1 Update5中如何使用在线表格控件的精度属性。

1. 变量归档组态

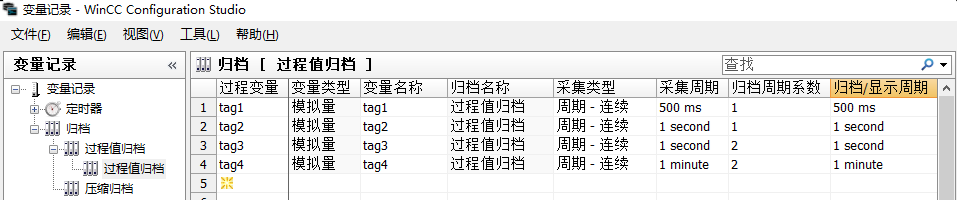

在WinCC变量记录中创建过程值归档，并添加归档变量，如图1所示：

图1

其中，归档变量 tag1的归档周期为500ms，tag2的归档周期为1s，tag3的归档周期为2s，tag4的归档周期为2分钟。

1. 在线表格精度组态

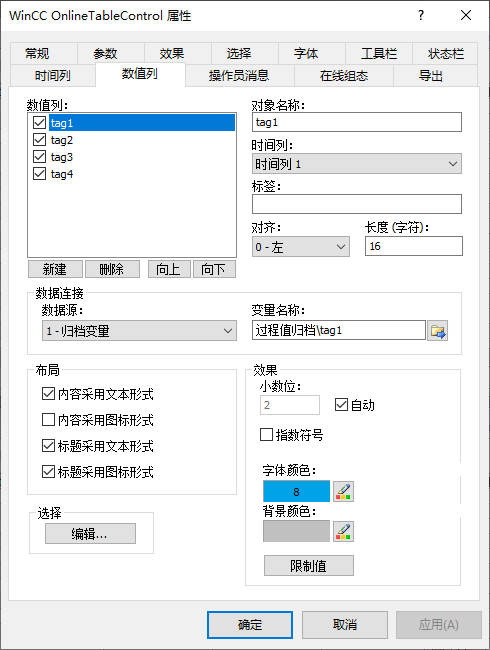

在WinCC画面中添加WinCC Online Table Control，并在数值列中添加归档变量tag1~ tag4，如图2所示：

图2

在计算机属性下，切换到“启动”栏，使能“变量记录运行系统”，如图3所示。然后激活WinCC 项目。

图3

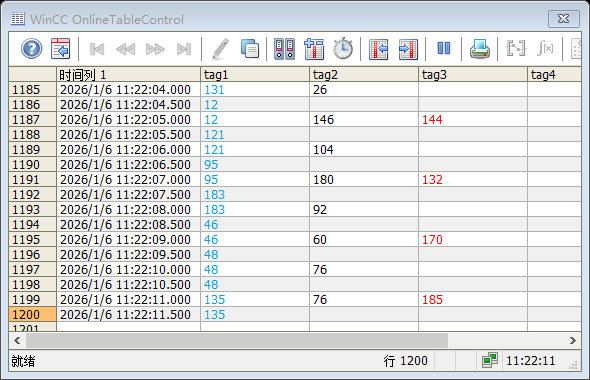

此时，所有变量归档数据都是按照设定的归档周期显示在在线表格中，如图4所示。

图4

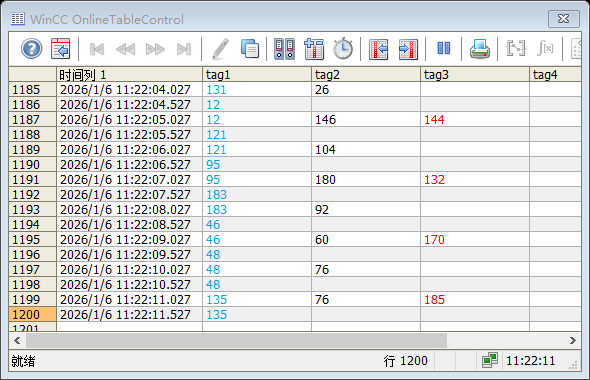

接下来设置在线表格控件的精度。双击在线表格控件，打开在线表格控件属性对话框，在“常规”栏下，可以设置在线表格控件的精度。首先，设置精度为100ms，如图5所示，显示效果如图6所示。可以看出当精度不大于变量的归档周期时，还是按照变量归档周期来显示。

图5

图6

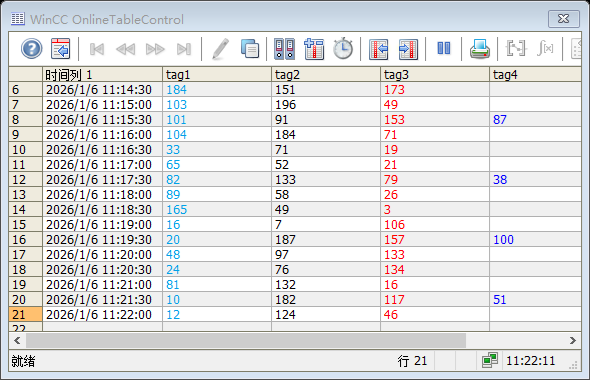

接着，修改在线表格控件的精度为30s，显示效果如图7所示。

图7

可以看到归档周期为500ms的归档变量 tag1，归档周期为1s的tag2，归档周期为2s的tag3的显示周期都变成30秒，归档周期为2分钟的tag4的显示周期仍然是2分钟。

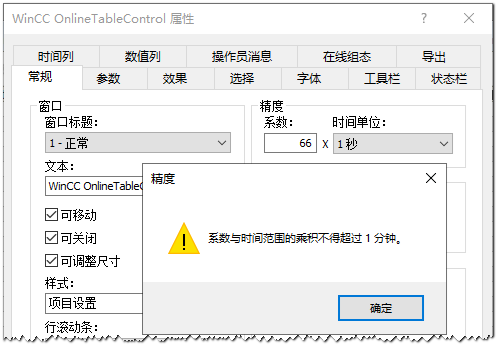

注意，WinCC在线表格控件可以设置的最大精度为60s，如图8所示：

图8
