WinCC 8.1 与 S7-1500 通信时，PLC“安全机制”的组态

一 概述

SIMATIC S7-1500 CPU 从V3.1版本开始，其“访问控制”属性界面开始发生变化，并且之后的V4.0、V4.1的“访问控制”属性界面也都不完全一样。

V3.0及之前版本的S7-1500中，“访问控制”只支持设置访问等级及其密码，如图1所示“。

图1

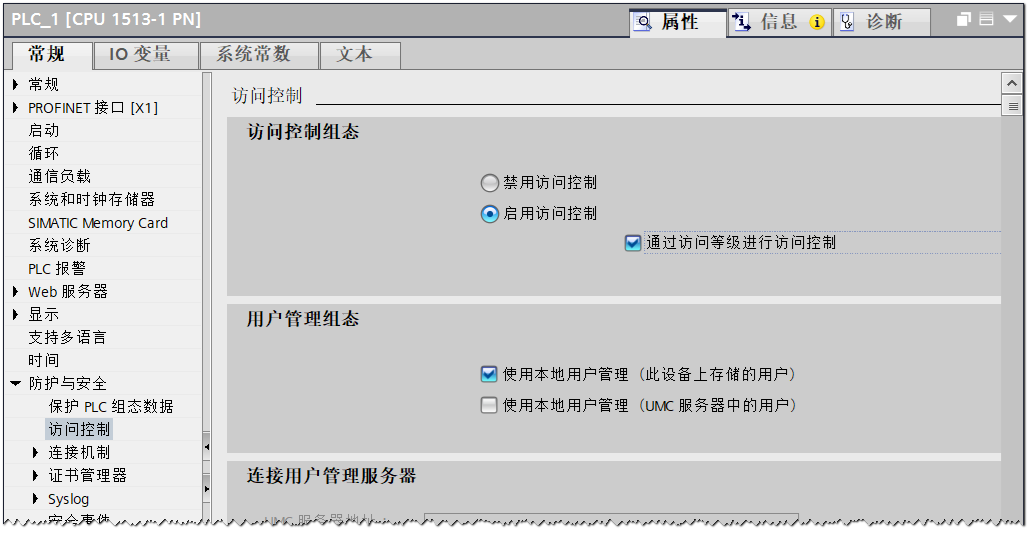

V3.1版本的S7-1500中，“访问控制”可以设置访问等级及其密码，也可以禁用“访问控制”，如图2所示。

图2

V4.0及V4.1的S7-1500中，“访问控制”可以禁用/启用“访问控制”，可以用户管理和访问等级，如图3所示。

图3

本文基于TIA Portal V21和WinCC V8.1 update5的环境来介绍WinCC V8.1和S7-1500 V4.1的通信时，S7-1500“访问控制”属性不同的设置对WinCC通信的影响。

二、PLC组态

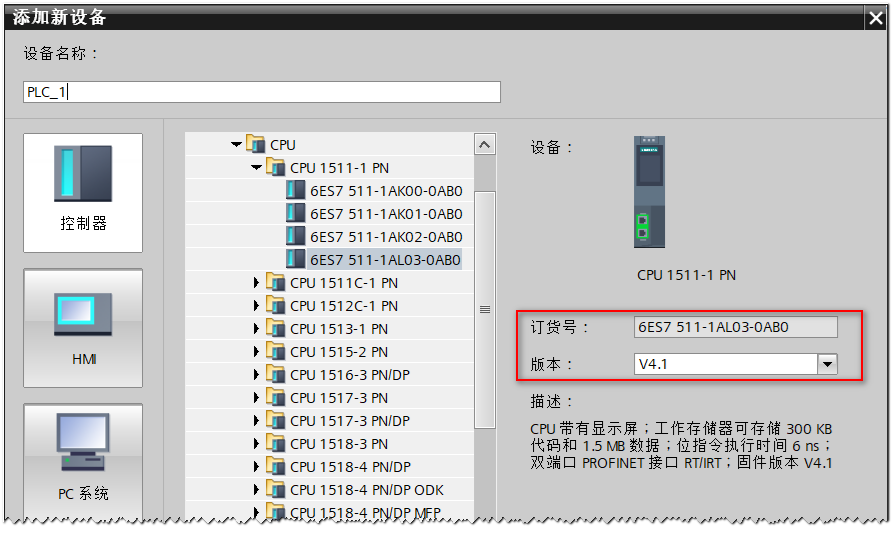

在Portal V21中插入V4.1版本的CPU1511 PLC，如图4所示。

图4

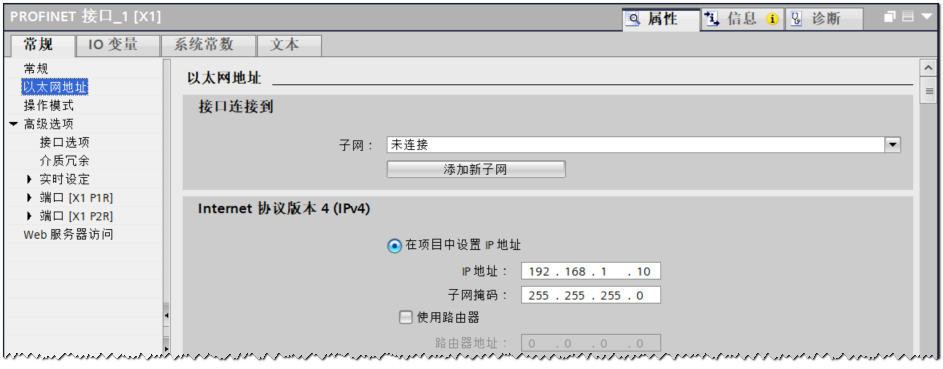

设置PLC的IP地址，如图5所示。

图5

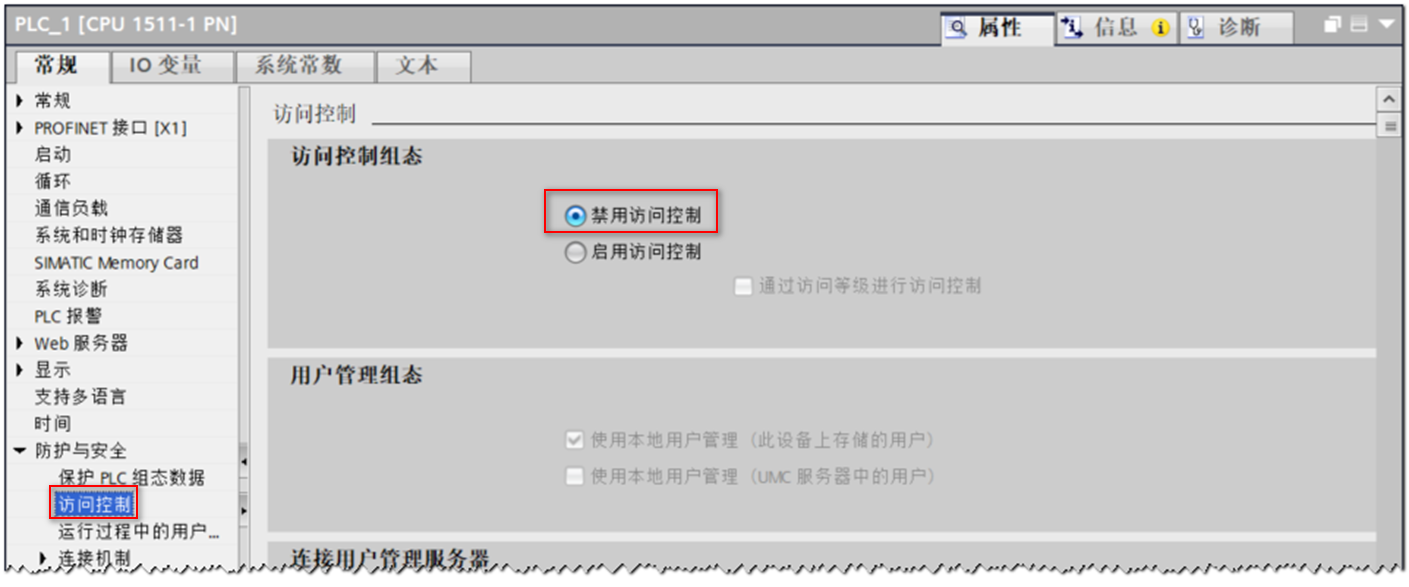

首先禁用访问控制，如图6所示。关于访问控制的设置，在WinCC和S7-1500通信成功之后再进行修改。

图6

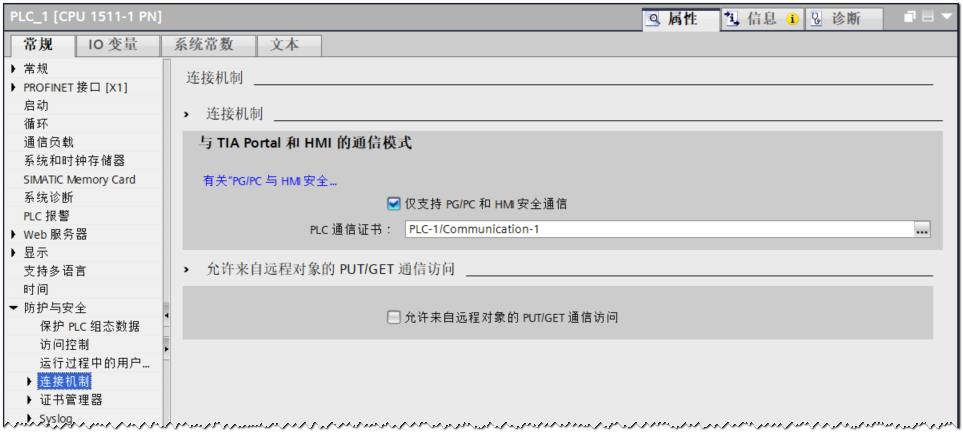

使能S7-1500的“仅支持PG/PC和HMI的安全通信”选项，并选择通信证书。如图7所示。

图7

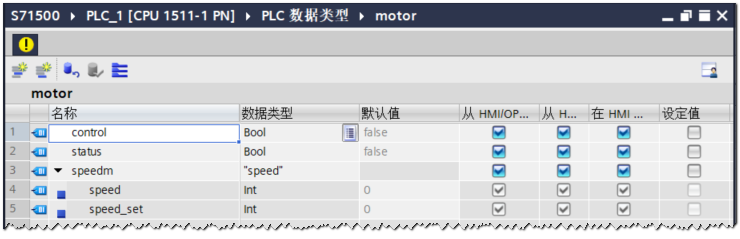

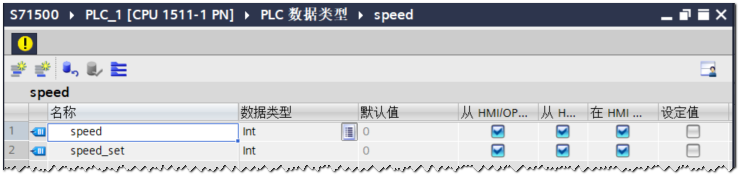

在S7-1500中创建嵌套的数据类型，如图8和9所示。在数据类型“motor”中嵌套了数据类型“speed”。

图8

图9

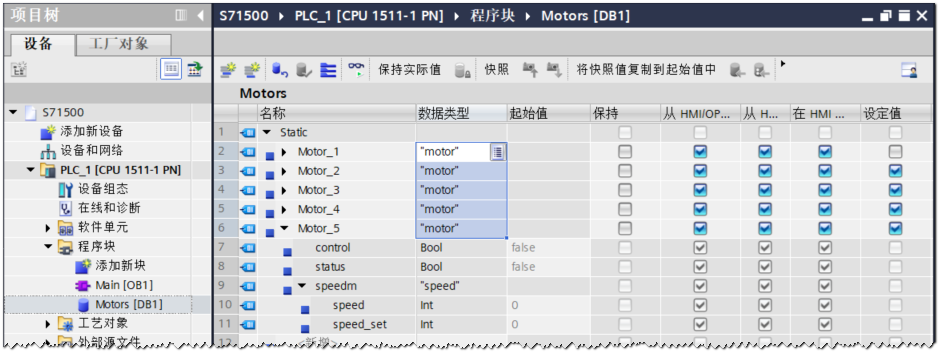

创建“Motors”数据块，并在数据块中创建数据类型为“motor”的变量，如图10所示：

图10

三 WinCC组态

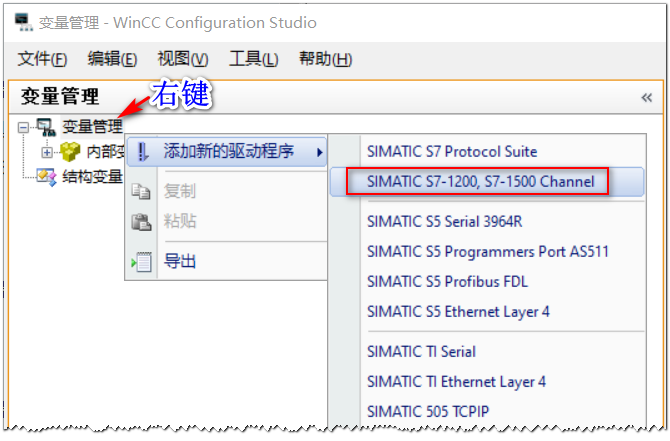

新建WinCC项目，并在变量管理中添加“SIMATIC S7-1200,S7-1500”通道，如图10所示：

图11

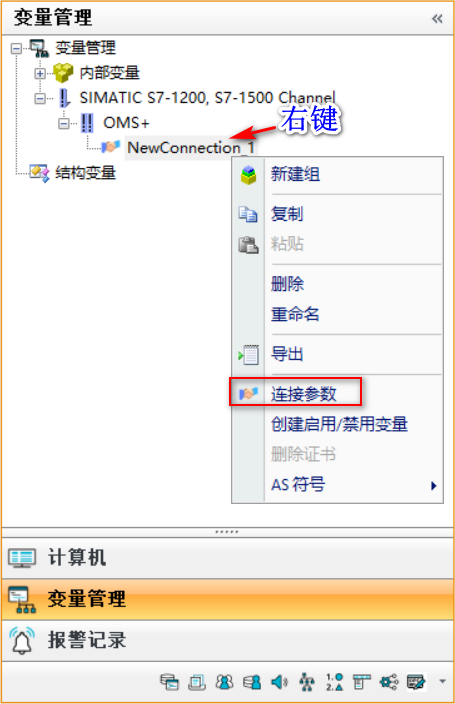

接着，在“SIMATIC S7-1200,S7-1500”通道下创建连接，并在新建的连接名称上右键，选择右键菜单中的“连接参数”来设置连接参数。如图12所示：

图12

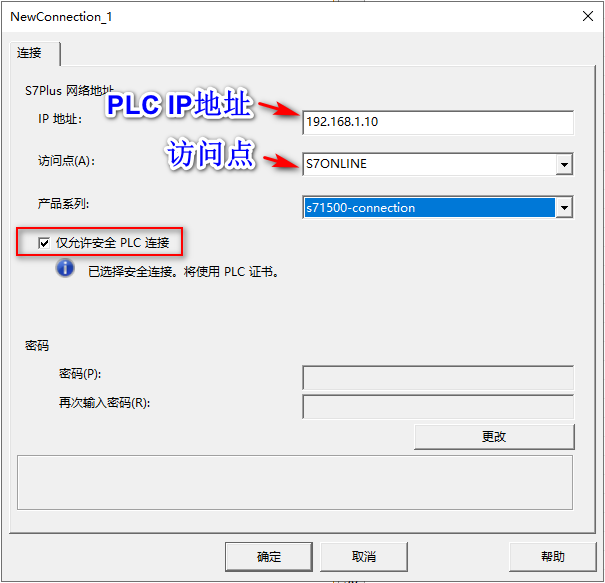

连接参数中，IP地址填写S7-1500的IP地址，访问点这里选择S7ONLINE（如果访问点下拉框下无内容，可以直接输入访问点后回车即可），产品系列选择“S71500-connection”，并且使能“仅允许安全PLC连接”选项，如图13所示。

图13

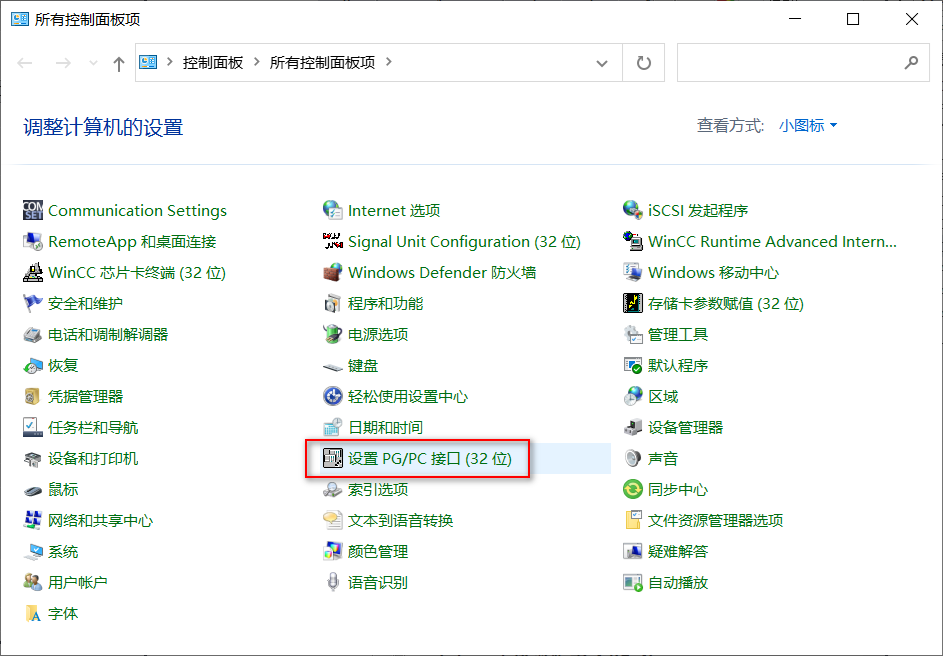

打开计算机的控制面板，打开“设置PG/PC接口”，如图14所示：

图14

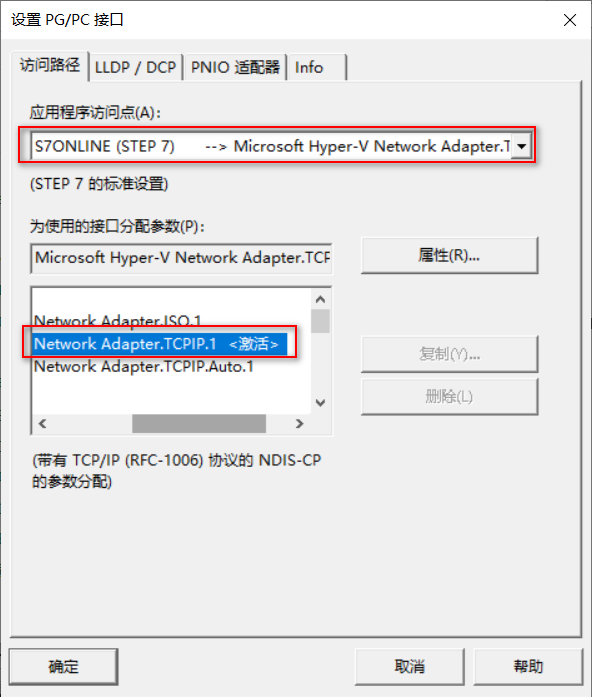

在接口分配参数列表中，把“网卡名称.TCPIP.1”分配给图13中使用的访问点“S7ONLINE”。如图15所示：

图15

注意这里网卡名称需要选择与PLC通信的网卡，并且不要选择TCPIP.Auto.1 协议，需要选择TCPIP.1 协议。

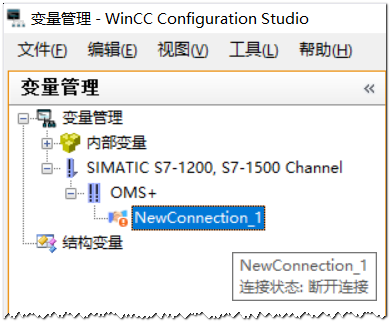

激活WinCC项目，可以看到通信连接并没有成功建立，如图16所示：

图16

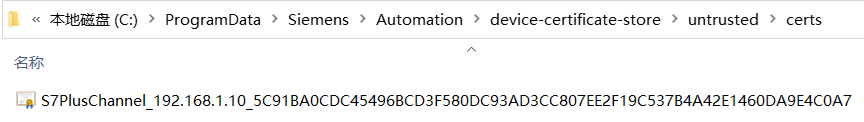

此时，打开路径“C:\ProgramData\Siemens\Automation\device-certificate-store\untrusted\certs”，可以看到有未被信任的证书产生，如图17所示：

图17

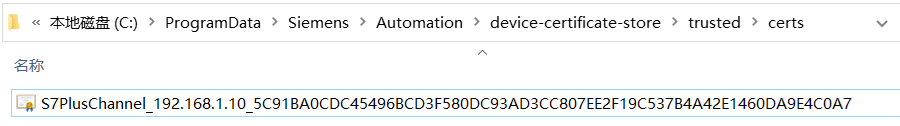

手动把图27中的证书剪切到“C:\ProgramData\Siemens\Automation\device-certificate-store\trusted\certs”文件夹下，如图18所示：

图18

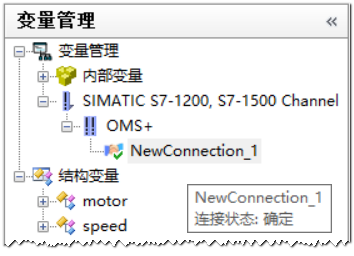

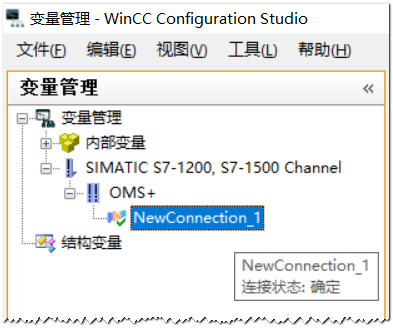

可以看到，WinCC和S7-1500的通信连接成功建立，如图19所示：

图19

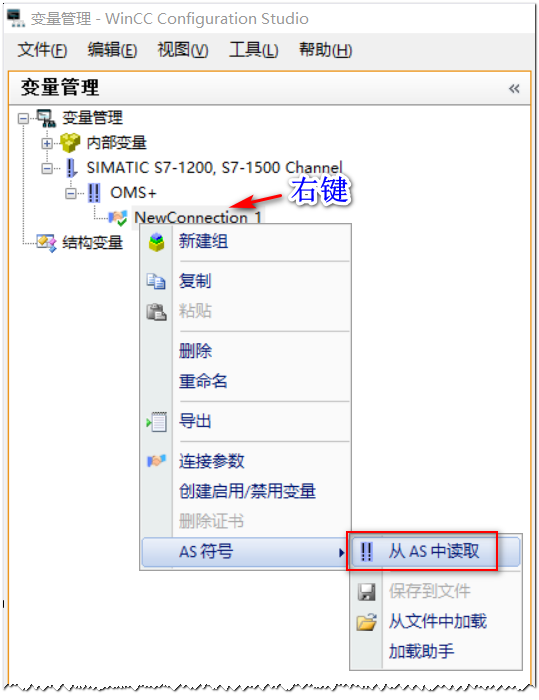

WinCC通信连接成功建立后，可以在连接名称上右键，在弹出的右键菜单中选择“AS符号->从AS中读取”，可以直接从S7-1500中读取变量，如图20所示。

图20

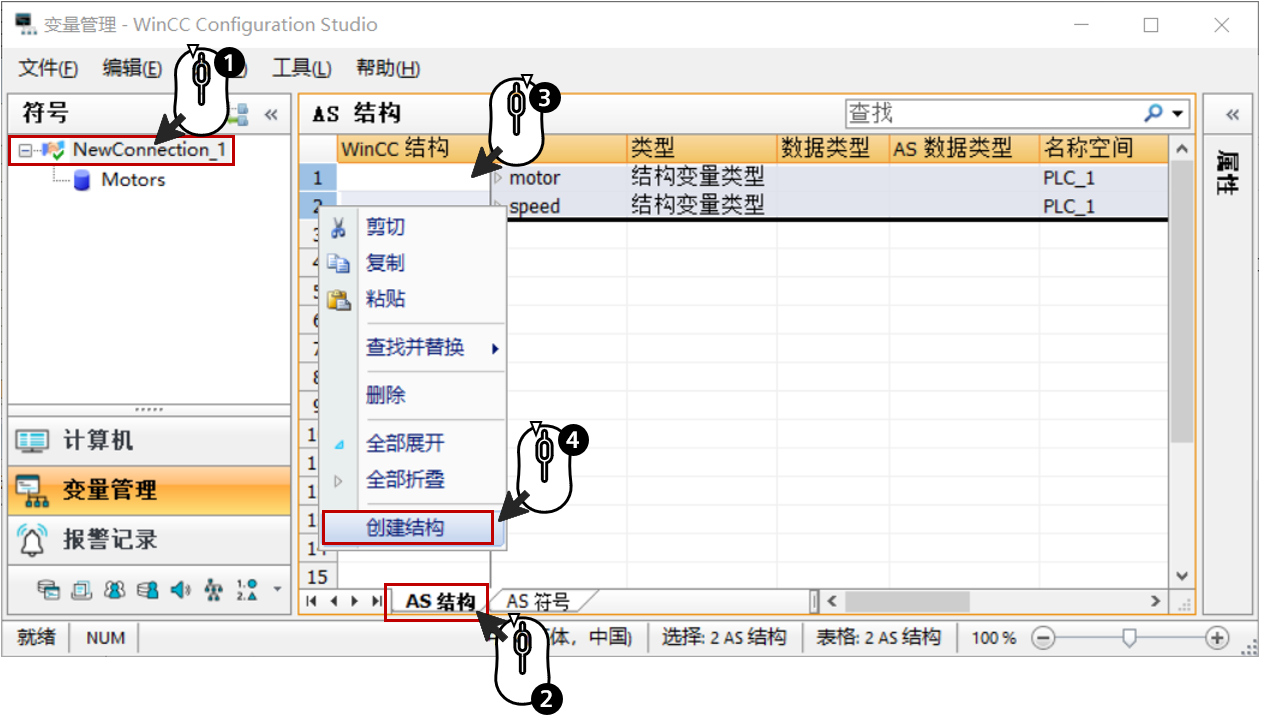

由于PLC里的变量是结构变量，因此需要首先在WinCC中创建结构类型，选择连接名称，然后选择“AS结构”，全选PLC中的自定义数据类型：“motor”和“speed”，然后右键，在右键菜单中选择“创建结构”。这样就会在WinCC变量管理中创建相应的结构变量类型。操作如图21所示：

图21

然后，选择相应的数据块，可以看到数据库中包含的变量，如图22所示：

图22

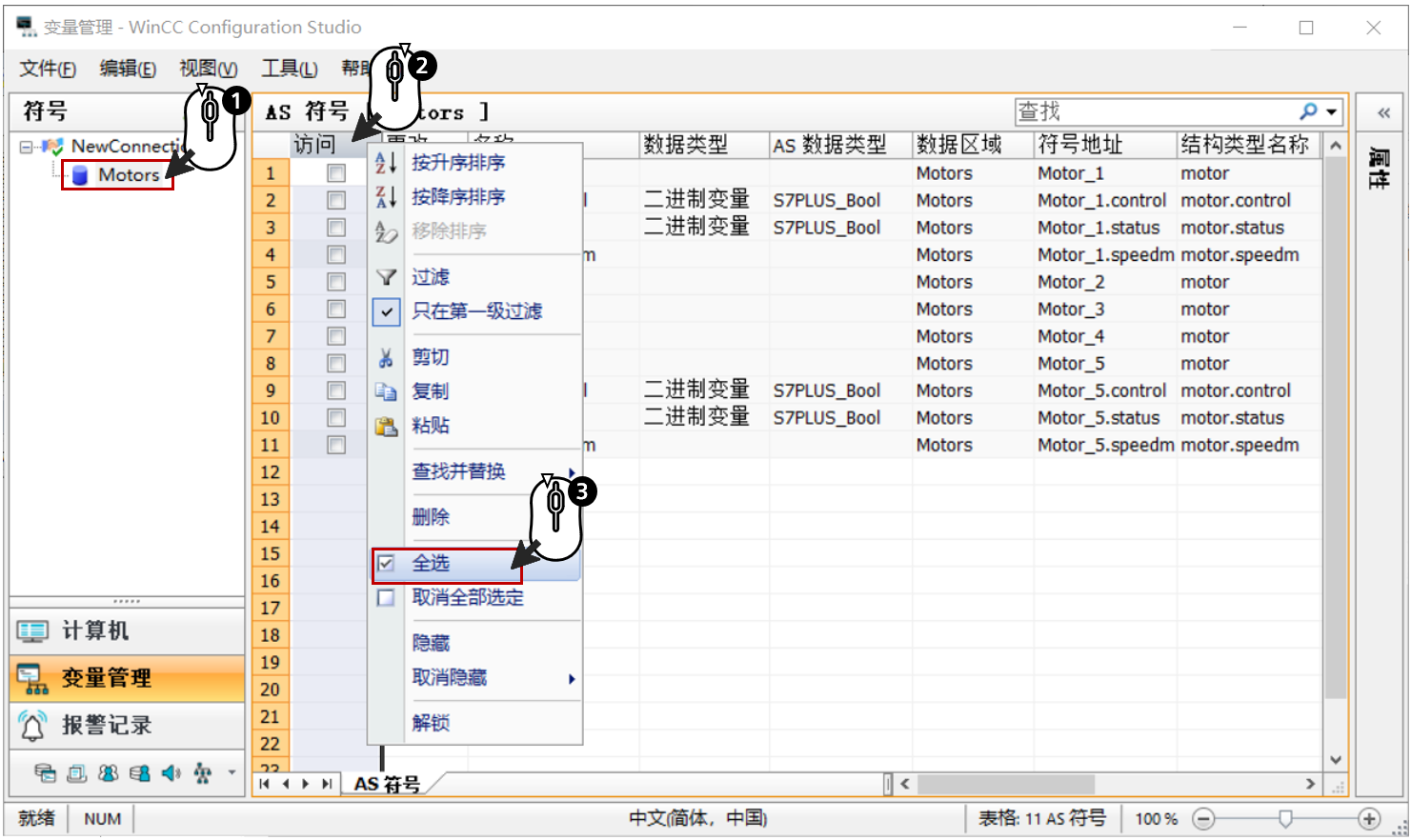

也可以在“访问”列名上右键，在右键菜单中选择“全选”来选择全部的PLC变量。如图23所示：

图23

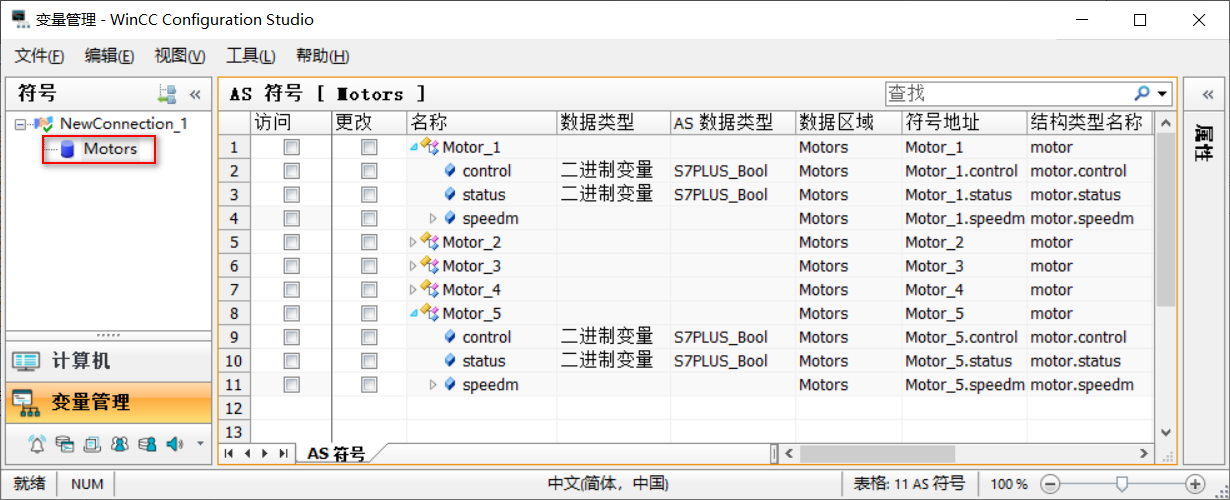

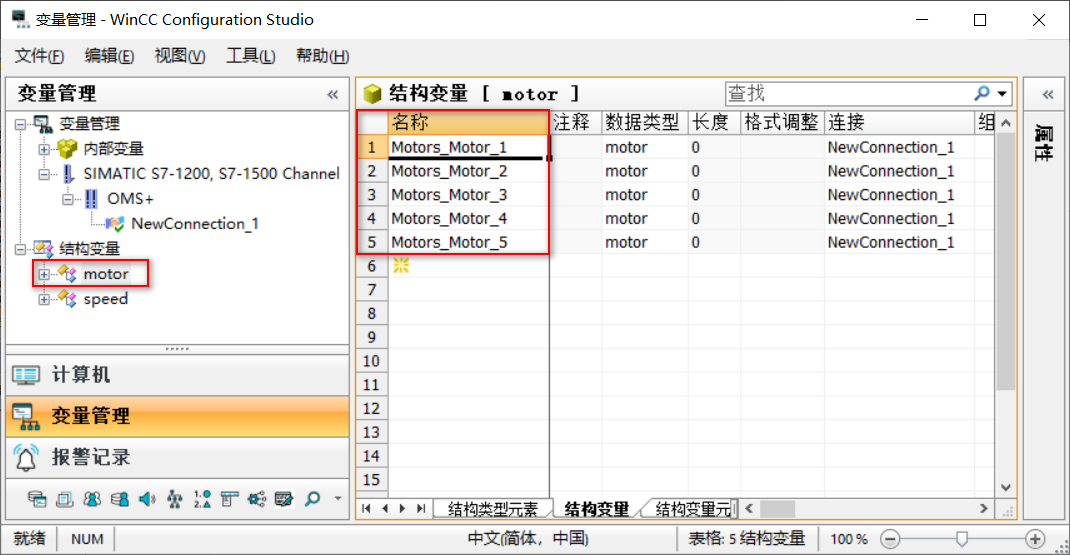

变量导入的结果如图24所示，在WinCC变量管理下创建了“motor”和“speed”两个结构变量，PLC中“Motor”数据块里的motor1~motor5这个5个自定义数据类型变量也导入到了WinCC中。

图24

四 PLC“安全机制”组态

下面设置S7-1500的访问控制属性。

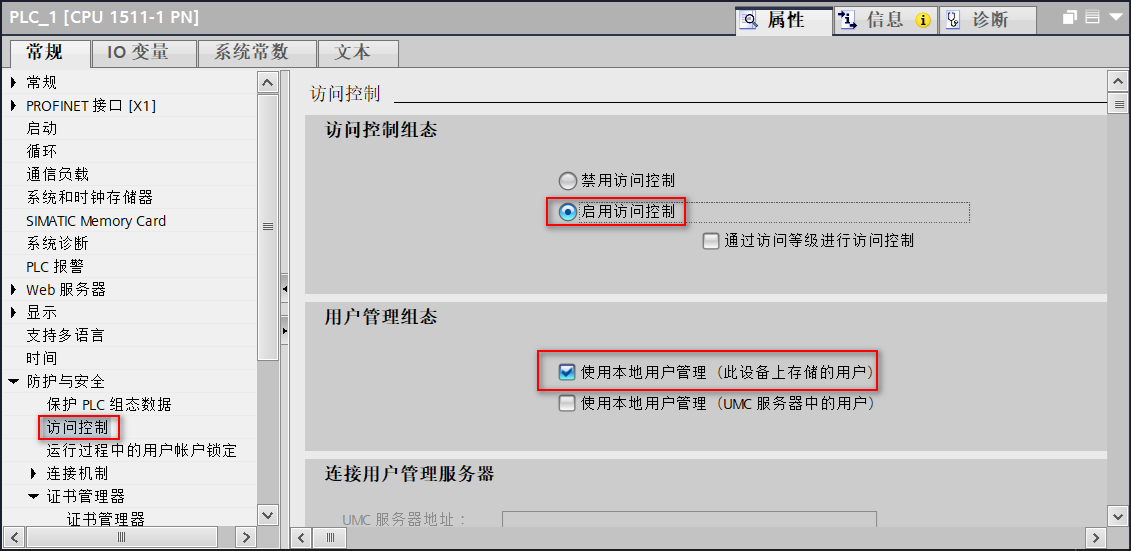

首先，启用访问控制，并选择“使用本地用户管理”，如图25所示。

图25

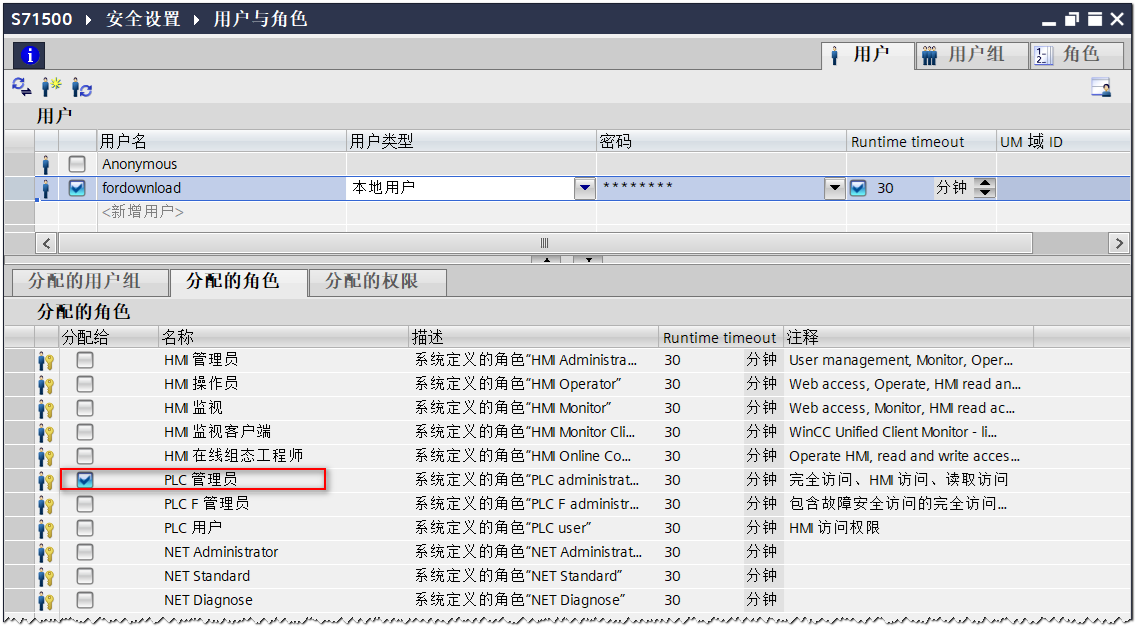

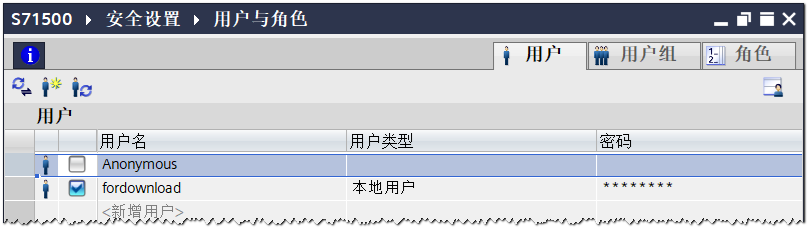

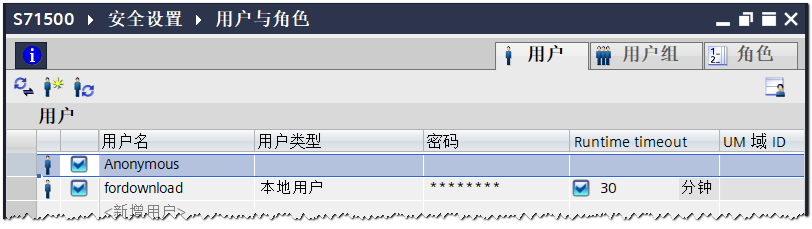

打开Portal的“用户管与角色”编辑器，取消“Annymous”，创建一个用于上传下载PLC程序的用户（此处是fordownload），并分配“PLC管理员”角色，如图26所示。

图26

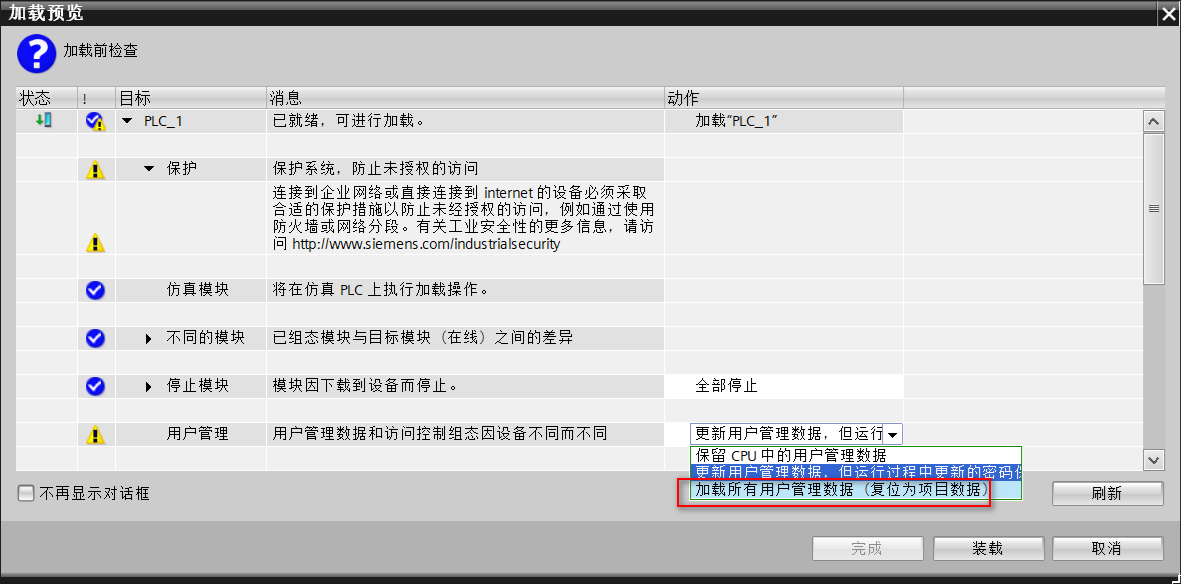

下载PLC程序，下载时并为用户管理选择“加载所有用户管理数据”，如图27所示。

图27

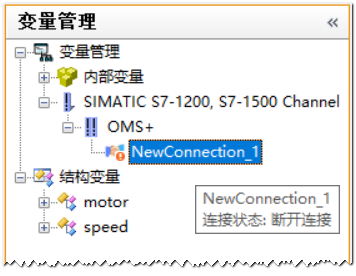

下载PLC程序后，可以看到WinCC的通信连接中断。如图27所示。

图28

重新回到Portal的“用户管与角色”编辑器，选择“Annymous”，如图29所示。

图29

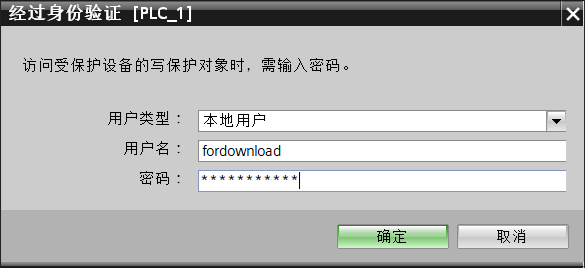

下载PLC程序，此时会提示要选择用户类型并输入用户名和密码，如图30所示。选择“本地用户”，输入图26中设定的用户名和密码。

图30

PLC程序下载后，发现WinCC连接恢复成功，如图31所示。

图31

下面来看通过用户等级进行访问控制的步骤。

首先，在“用户与角色”编辑器中，取消选择“Anonymous”，如图32所示。

图32

然后，在访问控制中选择“通过用户等级进行访问控制”，如图33所示。

图33

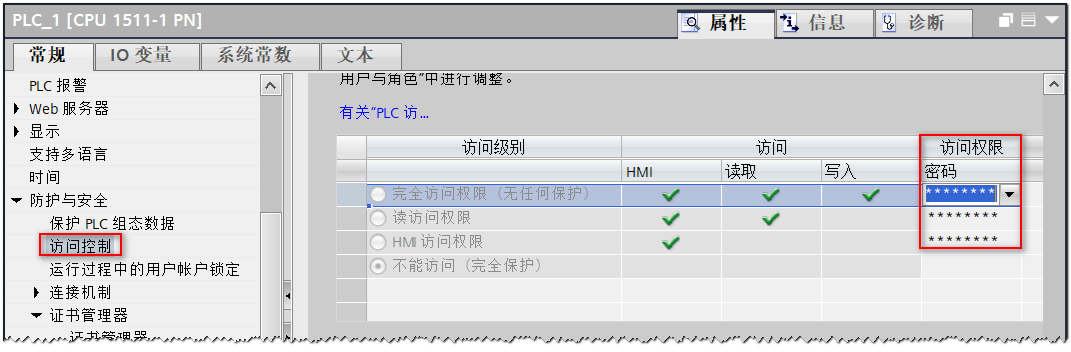

然后设置三个等级的密码，如图34所示。

图34

下载PLC程序后，WinCC的通信连接又中断，如图35所示。

图35

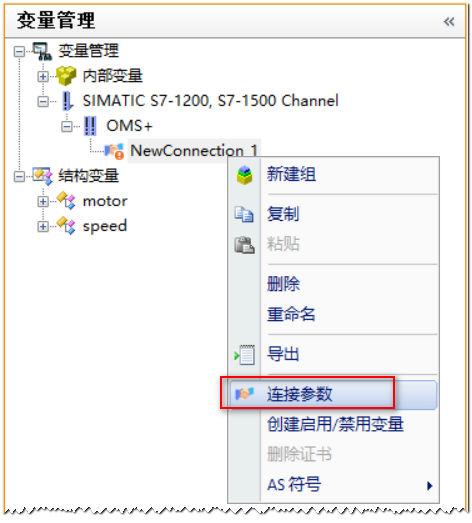

此时，在WinCC 变量管理中，选择通信连接，点击右键，选择“连接参数”，如图36所示。

图36

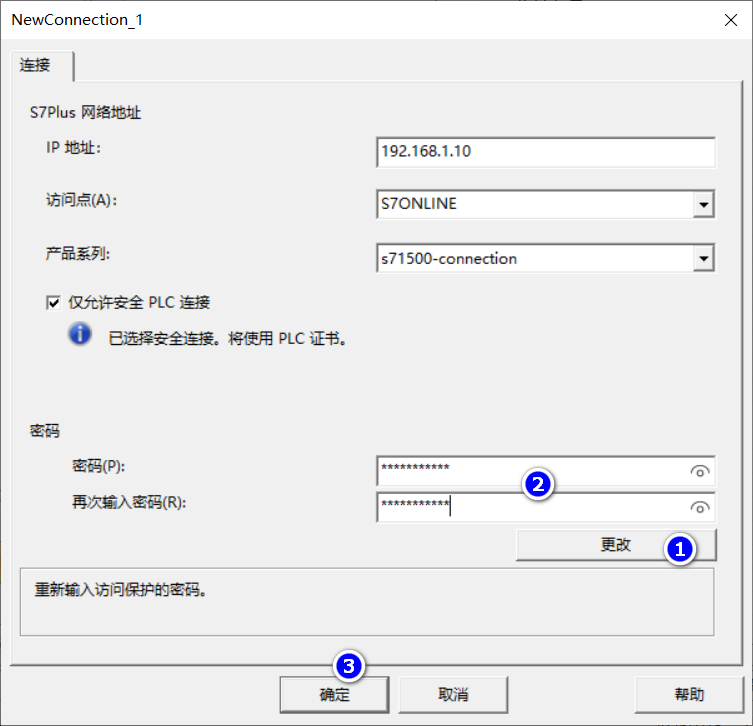

在连接参数窗口中，点击“更改”按钮，输入图34中设置的三个密码中的任意一个密码既可，如图37所示。

图37

此时，可以发现WinCC的通信连接成功建立，如图38所示。

图38
