变量模拟器中脚本的使用

一 概述

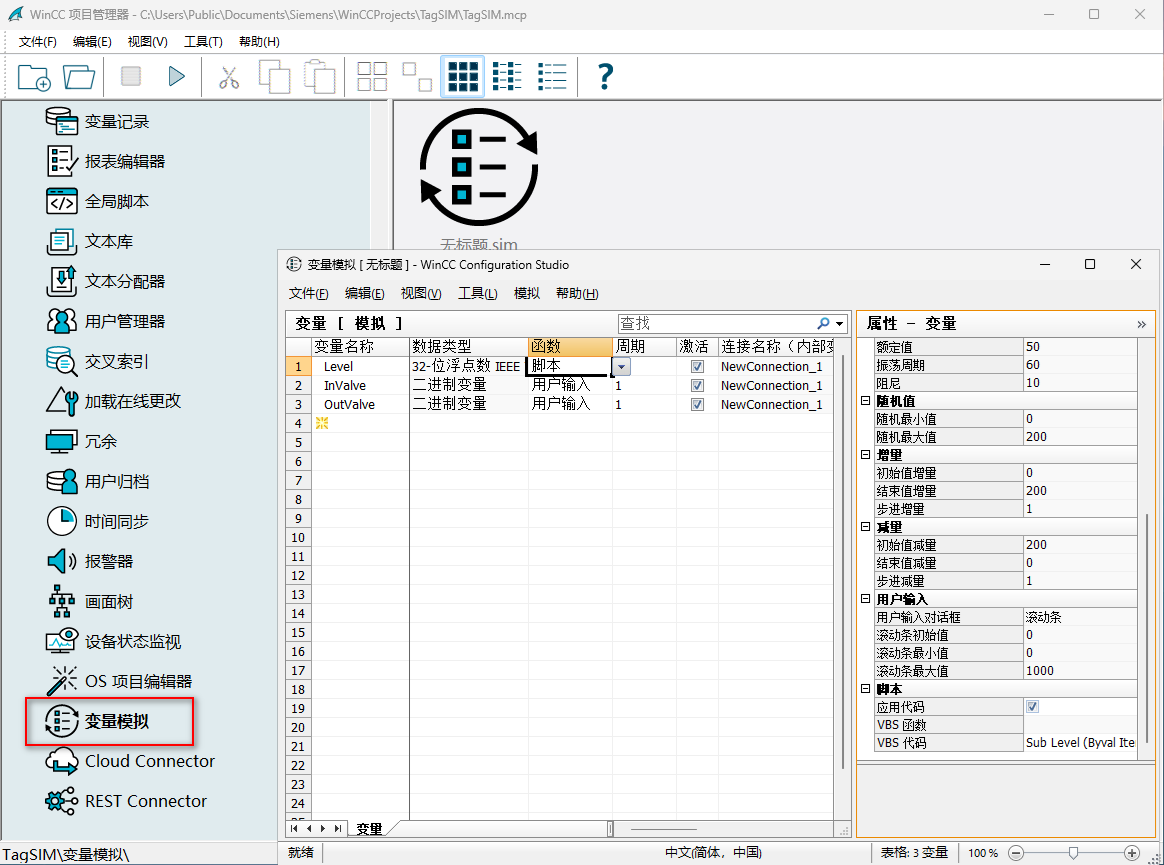

WinCC 变量仿真器用来仿真项目中的内部变量和过程变量。

图1

举例来说，变量仿真的典型应用包括：

• 在未连接现场PLC的情况下测试WinCC的组态
• 在已连接现场PLC，但未现场PLC运行过程的情况下测试WinCC的组态

可在已连接和未连接PLC 的情况下仿真过程变量。

本例中的WinCC 项目中的S7-1500通信连接下存在三个过程变量：“InValve”：进水阀状态、“OutValve”：出水阀状态，“Level”：水箱的液位，如图2所示。

图2

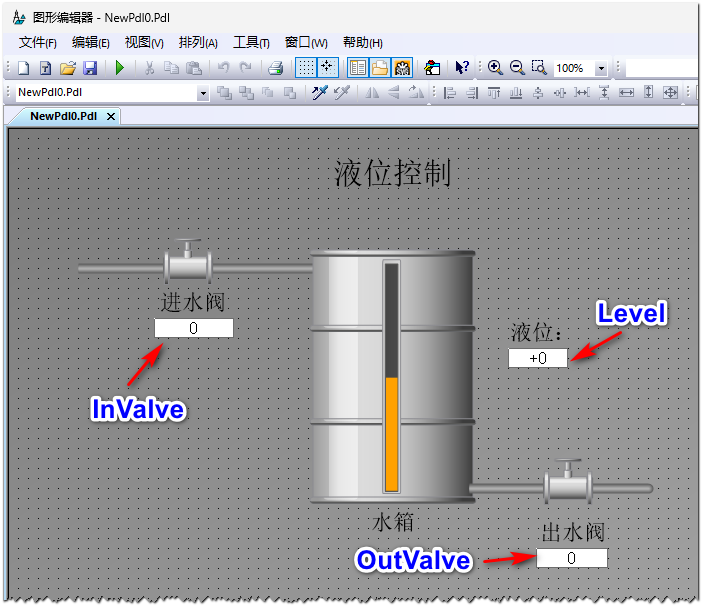

WinCC画面中放置了进水阀、出水阀和水箱三个对象，并关联了S7-1500过程变量如图3所示。

图3

当没有实际PLC时，可以选择使用PLCSIM来仿真通信连接，也可以使用变量模拟器来仿真变量。

本文基于WinCC V8.1 update5来介绍WinCC变量模拟器的使用，主要包括用户输入和仿真脚本功能的使用。

二 “用户输入”变量模拟

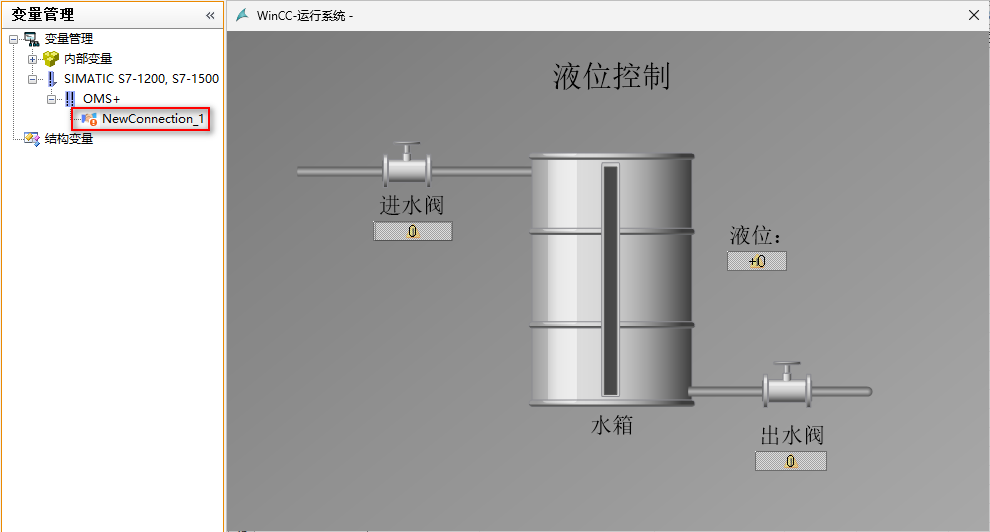

当没有实际PLC时也没有PLCSIM时， WinCC和PLC和通信是断开的，画面中所关联的变量会显示黄色叹号，代表变量通信故障。如图3所示。

图4

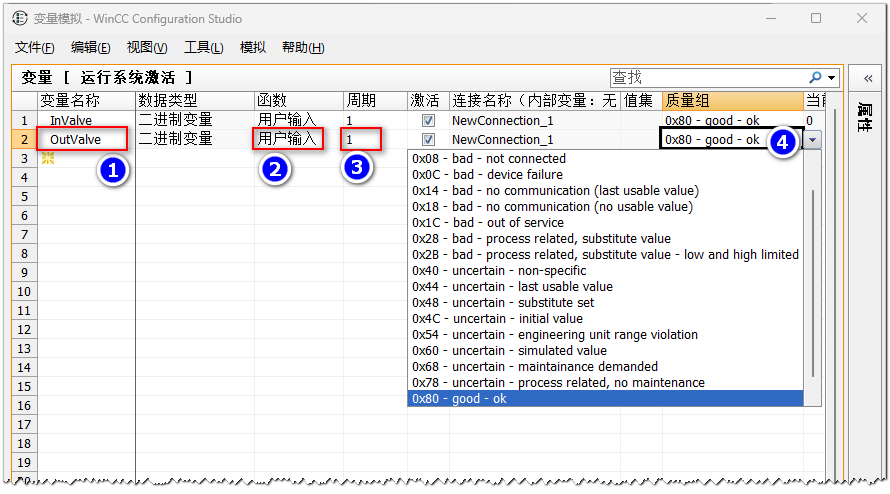

此时可以打开WinCC变量仿真器，对过程变量“InValve”和“OutValve”的仿真方式是用户输入，操作过程如图5所示。

图5

①选择要仿真的变量；

②然后选择仿真方式，支持的仿真类型包括，如图6所示，这里选择“用户输入”；

③设定周期；

④选择质量代码，这里选择0x80，代表变量的质量是Good。

图6

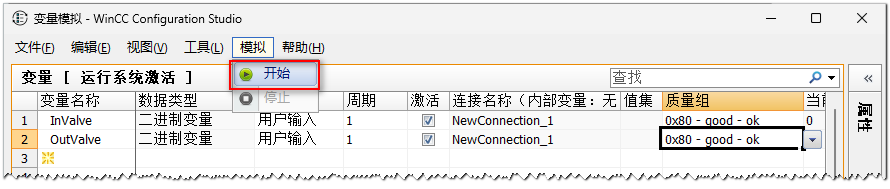

然后，选择菜单“模拟-开始” ，开始WinCC变量的仿真。如图7所示。

图7

WinCC变量仿真启动之后，过程变量的质量代码也会随之改变，如图8所示，相应变量上的黄色叹号标志已经消失。

在WinCC变量仿真器中点击相应变量“值集”列中的“…”按钮，可以打开变量设置对话框，通过拖动滑块的方式来改变变量的值。

图8

三 “脚本”变量模拟

接下来介绍如何使用WinCC变量模拟器中的“脚本”功能。

本例中，使用变量模拟器中的“脚本”功能来实现下列功能：

• 进水阀门打开，并且液位没有达到100时，液位值+1；
• 出水阀门打开，并且液位大于等于2时，液位值-2。

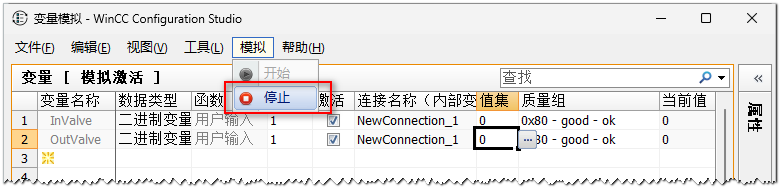

首先需要停止变量模拟器，才能添加新的变量。

图9

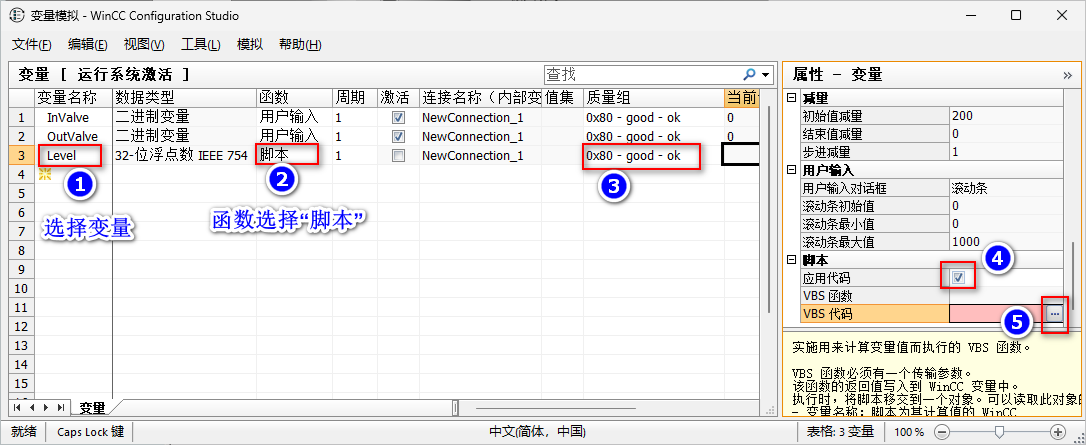

接着添加液位变量到变量仿真器中，仿真方式选择“脚本”，质量代码选择0x80，在仿真变量属性窗口中选中“应用代码”，然后选择VBS代码后面的“…”按钮打开脚本VBS编辑器。如图10所示。

图10

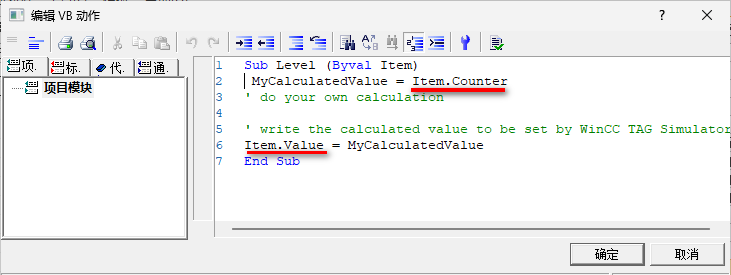

系统会自动生成默认脚本，如图11所示。其中，Item.Counter是变量仿真器开始后周期计数的计数器值。Item.Valve是仿真变量的值。

图11

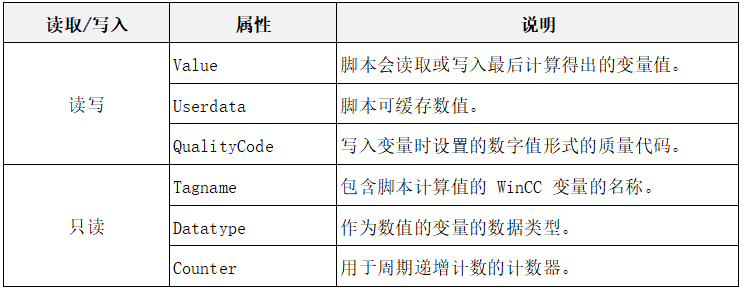

WinCC变量仿真器的VBS脚本支持以下属性：

图12

同时变量仿真器的VBS脚本也可以使用SmartTags函数来读写WinCC变量。本例中VBS仿真脚本如图13所示。

图13

重新启动WinCC变量仿真器。

图14

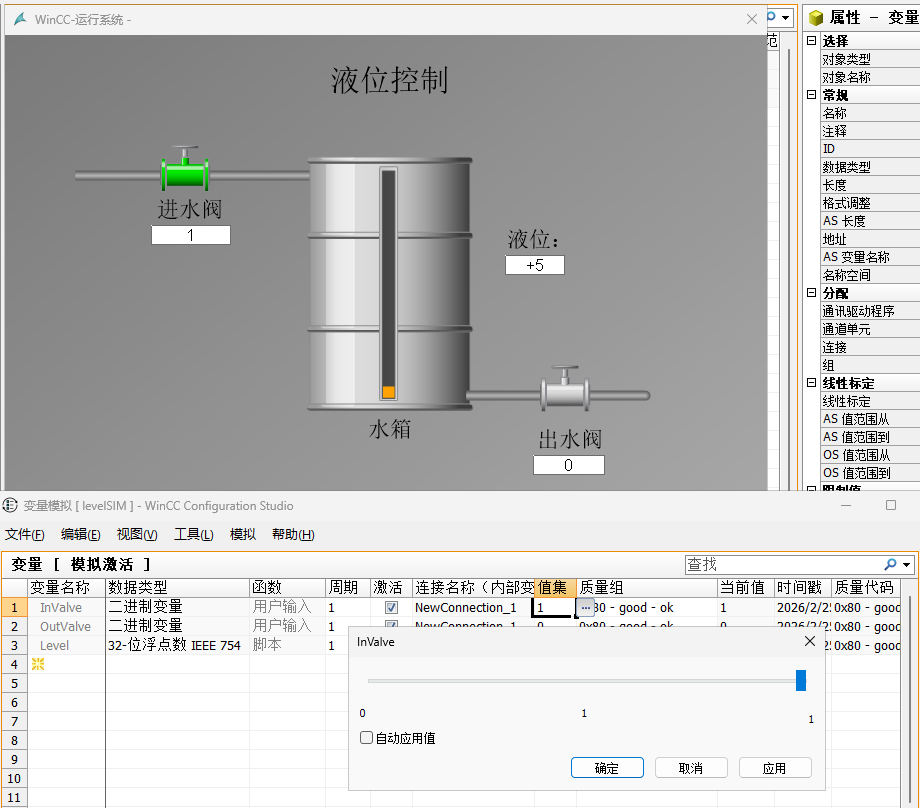

在WinCC变量仿真器中设置变量“InValve”为1，也就是打开进水阀门，液位开始每秒增加1，如图15所示。

图15

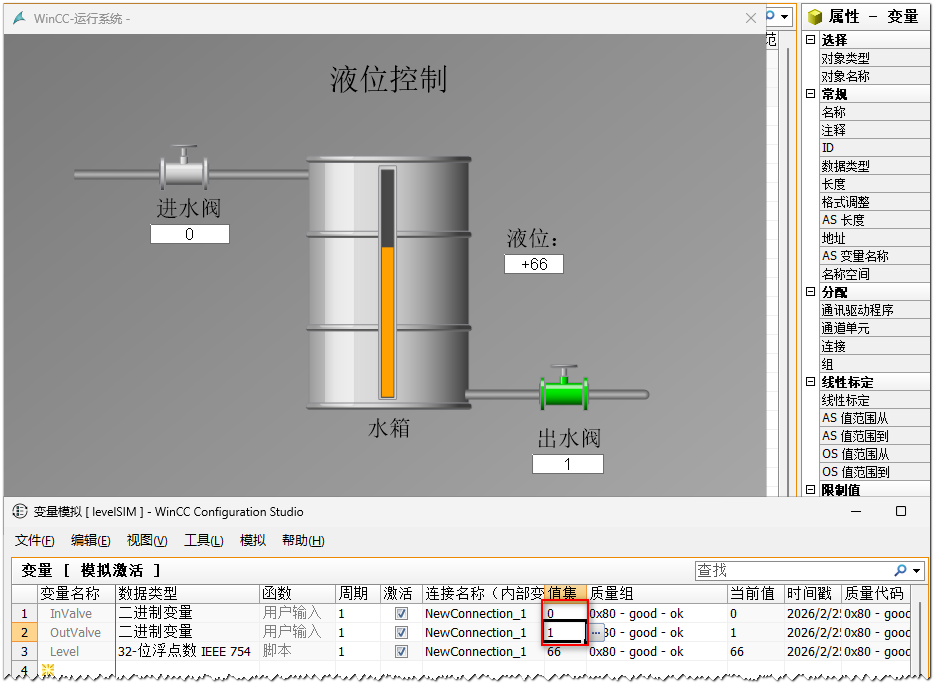

在WinCC变量仿真器中设置变量“InValve”为0，“OutValve”为1，也就是关闭进水阀门，打开出水阀，液位开始每秒减少2，如图16所示。

图16
